斯特林发动机运动学演示机构

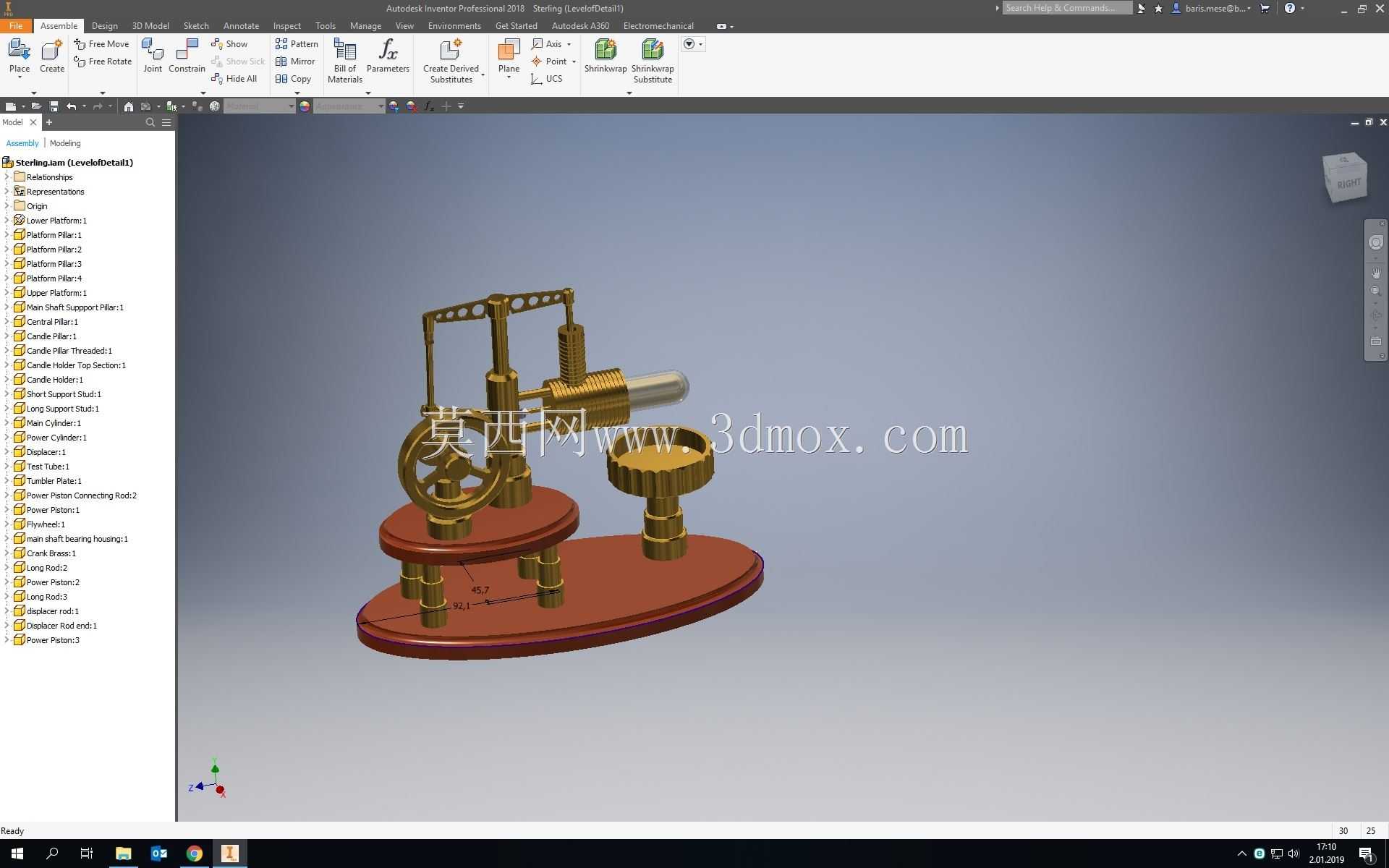

　　这套三维结构围绕斯特林循环热机的运动传递过程展开，把热源膨胀、冷源压缩过程中活塞的往复动作，通过曲柄连杆、飞轮、配气机构和支撑框架完整串联起来，适合用于教学演示、原理验证以及小型热机方案的前期结构推敲。实际搭建时，底座承担全部定位与安装基准，两个立柱向上延伸形成横梁支撑，动力缸和置换缸的相对位置必须在同一装配基准上约束，否则连杆运动到上下止点附近时会出现别劲、卡滞甚至干涉。模型中椭圆形底板提供了较宽的支撑边界，立柱间距、缸体高度和飞轮半径共同决定整机外轮廓；布置台面时要预留热源放置空间，尤其是热端下方不能与易燃结构贴近，冷端周围也要留出散热和空气流通间隙。从运动学角度看，斯特林机构的关键不在单一零件强度，而在相位关系。

　　动力活塞与置换活塞之间需要保持稳定相位差，飞轮负责储存转动惯量，使机构顺利越过死点；连杆长度、曲柄偏心量和摆杆铰接点位置直接影响活塞行程曲线。建模时要重点检查铰接处的同轴度、运动包络和最小间隙，横梁上的导向套应与活塞杆保持平行，偏角过大会造成密封件偏磨。齿轮与飞轮部分在演示机型中常兼具传动和稳速作用，小齿轮带动大齿轮时可改变转速与扭矩特性，同时让热机运转更平顺。齿侧间隙、轴孔配合和支承跨距需要合理设置：跨距过小会导致轴系晃动，过大则增加挠曲风险。底板上的轴承座、缸座和立柱接合面应做成可加工的平面特征，螺栓孔位置要避开运动件扫掠范围。这类机构常见于高校机械原理课堂、科技馆展品、创客教育平台以及小型外燃机实验台。

　　它能够直观展示热能向机械能转换的路径，也可用于验证不同相位角、连杆比例和飞轮惯量对运转连续性的影响。在产品设计思路上，外露的连杆、齿轮和飞轮让运动关系清晰可见，木质或金属质感的底座则兼顾稳定支撑与展示效果。结构分层非常明确：底层是安装底板，中层是缸体、齿轮和飞轮，上层是横梁导向与配气联动。装配顺序通常先固定主轴和飞轮，再装入动力活塞连杆，随后调整置换缸驱动杆，最后复核横梁导向与铰接点。对于三维从业者，建模时不能只追求静态外观，应把每个转动副、移动副按真实约束关系处理，检查曲轴整周转动时活塞是否始终在缸套内，连杆是否与缸盖、立柱发生空间碰撞。外形边界方面，整机高度由立柱和横梁决定，长度方向受飞轮直径与缸体布置影响，

　　宽度则取决于底板椭圆短轴和齿轮外伸量；安装孔建议沿底板长轴对称布置，以平衡热端和冷端载荷。热端连接部位要考虑温升带来的膨胀差，长导向杆和细长连杆应预留热补偿间隙，冷端则可设置散热片或开放空间。通过这套运动学组件，可以较系统地训练曲柄连杆设计、相位配气、轴系支承、机架刚度和运动干涉检查等工程能力，也为后续细化密封、加热方式和功率测试提供了可靠的结构底版。
