直列三缸内燃机缸体精密结构造型

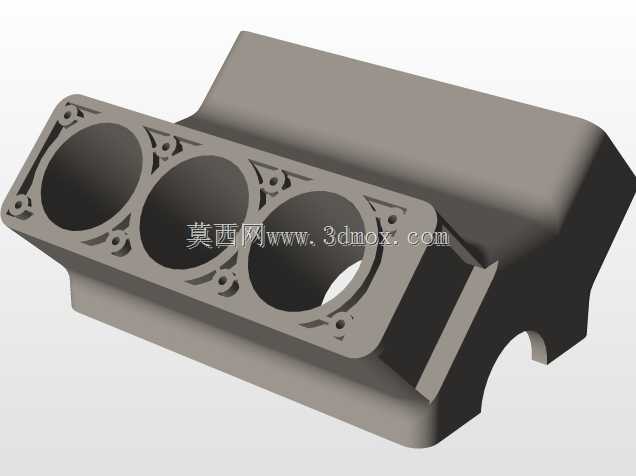

　　这款直列三缸内燃机缸体的三维结构，面向小排量乘用车、小型工程机械动力单元以及固定式发电机组的装配场景，是内燃机核心承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路附件都依托该基体完成定位与固定。

　　从结构布局来看，三个气缸沿轴向等距排布，缸体顶面预留完整的气缸垫贴合密封面，周侧均匀布置螺栓过孔，可直接匹配气缸盖的锁紧点位，孔位的同轴度、端面平面度都按照内燃机装配密封要求做了结构预留，避免后期装配出现缸垫冲蚀、冷却液渗漏的问题。缸体前端面集成了水泵、正时罩壳的安装定位凸台，侧部预留机油滤清器、油道堵头、传感器的安装接口，下部衔接曲轴箱的弧形避让轮廓，为曲轴回转、连杆往复运动留出足够运动间隙，不会出现运转干涉。

　　设计过程中优先兼顾了铸造工艺可行性与结构刚性：缸体外部的加强筋顺着气缸受力方向延伸，在螺栓孔周边、缸筒衔接位置做了局部增厚，既可以承受活塞做功带来的高频爆发压力，也能抑制整机运转的共振形变；外壁的过渡圆角全部按照铸件脱模要求设置，避免直角位置出现铸造应力集中、冷却缩松缺陷。缸体内部整合了贯通式冷却水道与压力润滑油道，水道包裹缸筒外周，可快速带走燃烧产生的热量，油道则连通主轴瓦座、凸轮轴安装位，为各个摩擦副持续供给压力润滑油。

　　安装边界层面，缸体底部的主轴瓦座结合面预留了油底壳的密封安装法兰，两侧的整机悬置安装点位位置规整，可直接对接动力总成的悬置支架；整体外形轮廓紧凑，三个缸筒的中心距、缸体总长宽高尺寸都适配小排量动力舱的布置空间，周边附件安装位的凸起结构都做了避让处理，不会和周边进排气管、启动机等部件发生装配干涉。整个造型完整还原了量产缸体的核心结构特征，可用于动力总成结构校核、铸造工艺模拟以及装配干涉验证工作。
