直列四缸内燃发动机总成剖切结构

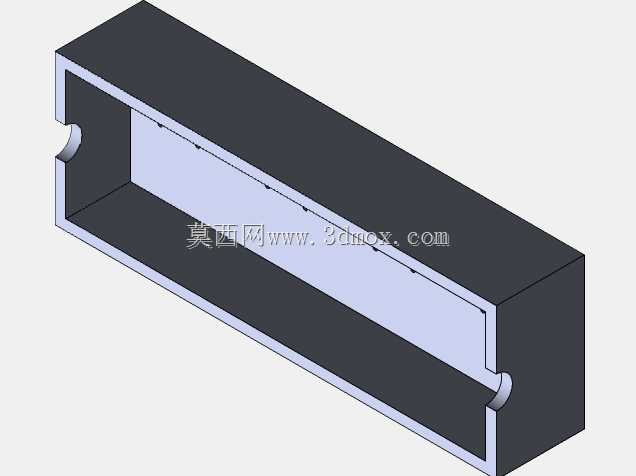

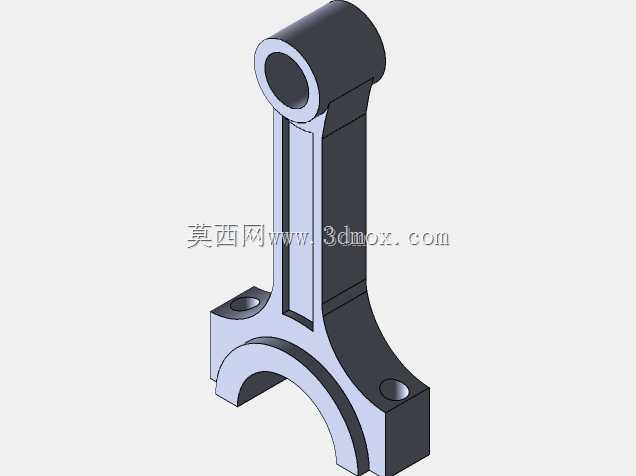

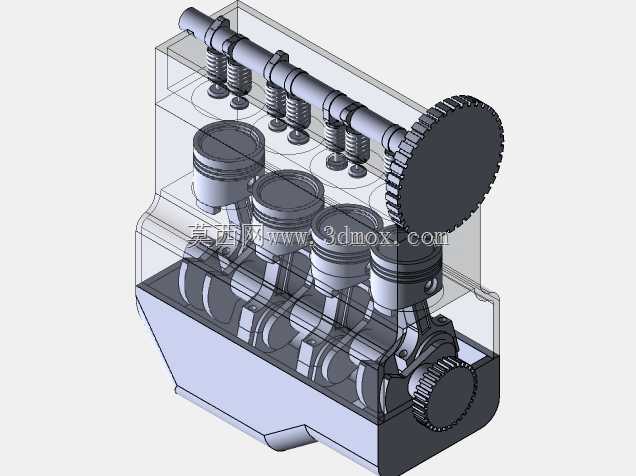

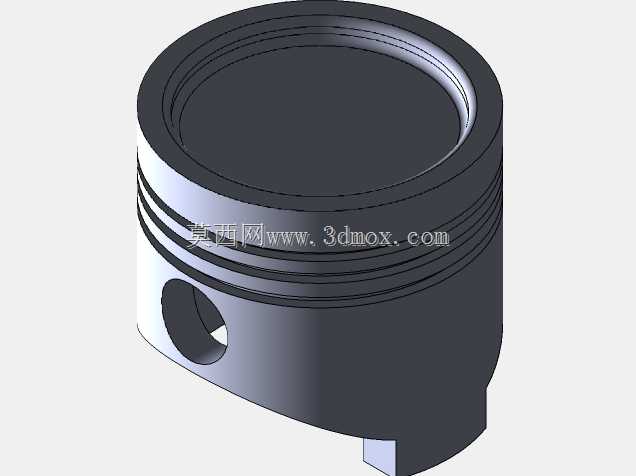

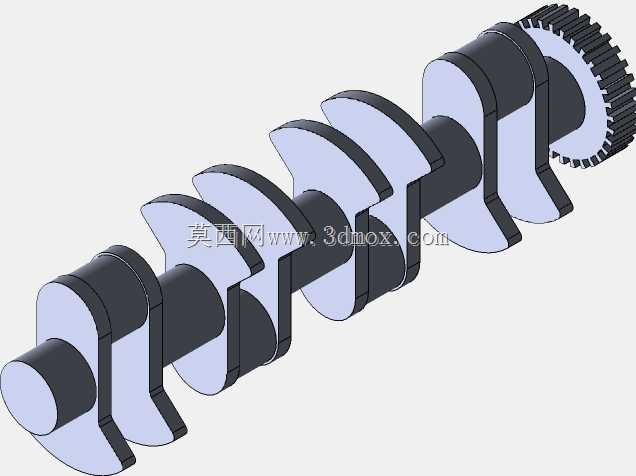

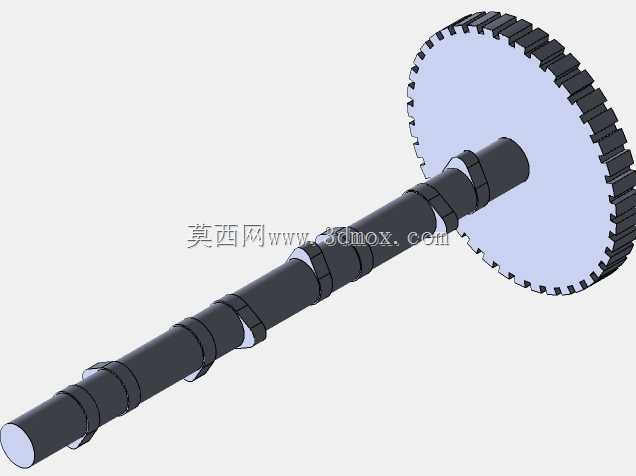

　　这套直列四缸内燃动力总成的三维结构，完整呈现了往复式活塞发动机从配气端到曲轴输出端的全部核心运动构件，透明化的缸体处理方式让内部装配关系无需拆件即可逐层观察，在教学演示、结构原理验证以及新机型前期方案校核场景中都能直接作为参照基准。整机采用直列排布的四组气缸，活塞在缸筒内沿轴线做往复直线运动，通过连杆把活塞的上下冲程转化为曲轴的旋转扭矩，曲轴两端布置的正时齿轮与凸轮轴端齿轮啮合，保证进气、压缩、做功、排气四个冲程的配气相位严格同步，顶部凸轮轴随齿轮传动旋转，依次驱动各缸进排气门按点火顺序启闭，整套运动链的干涉检查在三维环境中可逐帧推演，避免二维图纸中容易遗漏的运动包络冲突。从实际装机边界来看，直列四缸的布局在乘用车动力舱、

　　小型工程机械动力单元以及固定式发电机组配套中应用极广，缸体侧面预留的安装支脚可直接对接整车悬置软垫，轴向输出端的齿轮与飞轮连接位匹配常规离合器或液力变矩器的安装接口，顶部凸轮轴腔的轮廓高度决定了动力舱上部的预留空间，前端齿轮室的外伸尺寸需要和散热器、风扇护风圈的布置位置留出安全间隙，油底壳的下凸轮廓则要校核整车满载工况下的离地间隙，避免颠簸路面出现磕碰。设计这套结构时，首先要敲定缸径与冲程的核心参数，活塞行程直接决定曲轴曲柄半径，连杆长度则要兼顾活塞在下止点时不与曲轴平衡重发生碰撞，同时活塞在上止点位置时气门开启不能碰撞活塞顶面，配气凸轮的型线升程要和气门弹簧的预紧力匹配，防止高转速工况下气门出现飞脱现象。

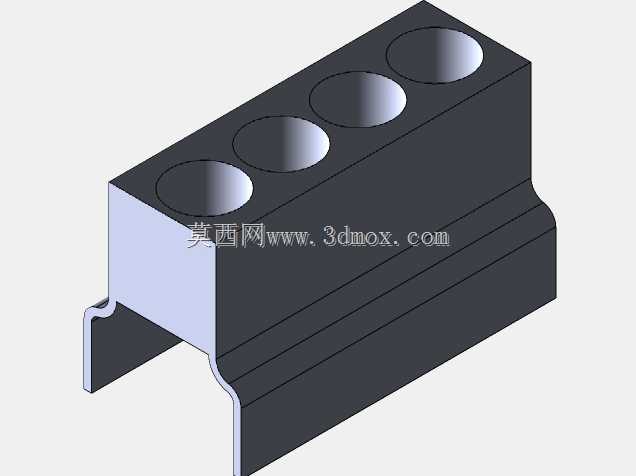

　　缸体内部的冷却水道环绕各缸筒布置，水流从缸体下部进水口进入，上行穿过缸盖水腔后从顶部出水口节温器位置流出，保证四个气缸的热负荷均匀，不会出现前后端缸体温差过大导致的变形不均。曲轴的主轴颈支撑位置对应缸体主轴承座，每一道轴瓦的润滑通道都和缸体主油道连通，压力机油从机油泵输出后沿油道分别供给曲轴轴颈、凸轮轴轴颈以及活塞冷却喷嘴，连杆大头的喷油孔可以在活塞往复过程中对缸壁进行飞溅润滑。正时齿轮侧的传动比经过严格匹配，曲轴每旋转两圈，凸轮轴刚好旋转一圈，保证四缸机的做功间隔均匀，发动机运转的平顺性靠曲轴两端的平衡重抵消活塞连杆往复运动产生的一阶惯性力，直列四缸的一阶二阶惯性力平衡特性也决定了整机悬置的刚度选型。外露的齿轮轮廓除了正时传动，

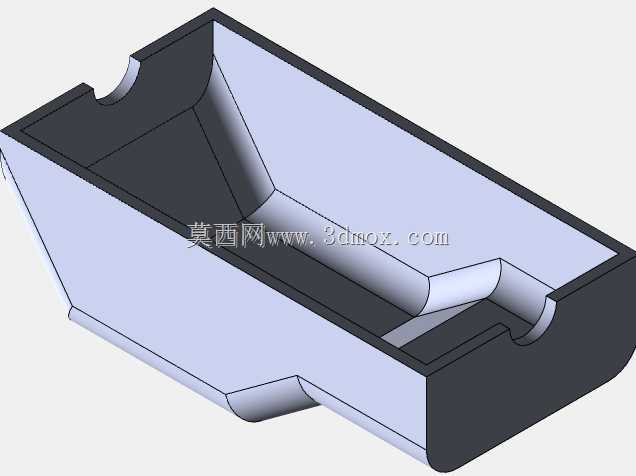

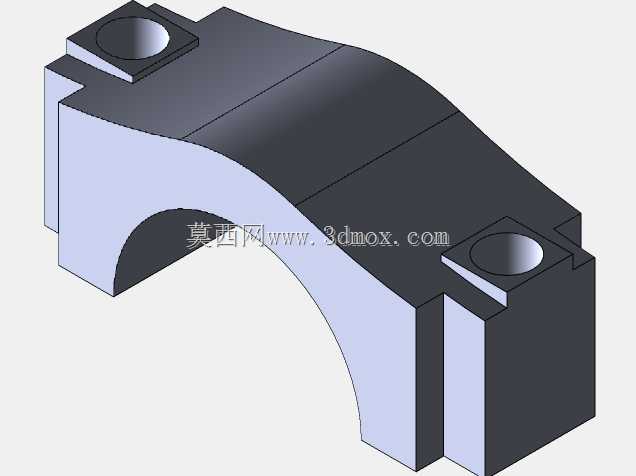

　　下端齿轮还可驱动机油泵与分电器附属部件，缸盖顶部的气门弹簧座、锁片以及凸轮轴轴承盖的装配顺序在模型中都按实际装机层级排布，拆解时可按照从外到内、从上到下的工序逐步演示，缸体与油底壳的结合面、缸盖与缸体的密封面位置都预留了密封胶垫的安装厚度，建模时各配合面的公差间隙按照发动机量产的装配要求设定，运动副之间保留合理的工作间隙，既不会出现运转卡滞，也不会因间隙过大产生异响与机油泄漏。对于刚接触内燃机结构的设计人员，这套总成可以清晰区分曲柄连杆机构、配气机构两大核心系统的边界，附属的安装点位也能为后续对接进排气歧管、发电机、启动马达等外围附件提供定位参照，在做动力总成改装匹配时，可直接在该结构基础上调整缸体高度、齿轮室布局来适配不同的舱体安装空间，省去从零搭建基础运动机构的重复工作量。
