数控雕刻机龙门桁架走线拖链结构

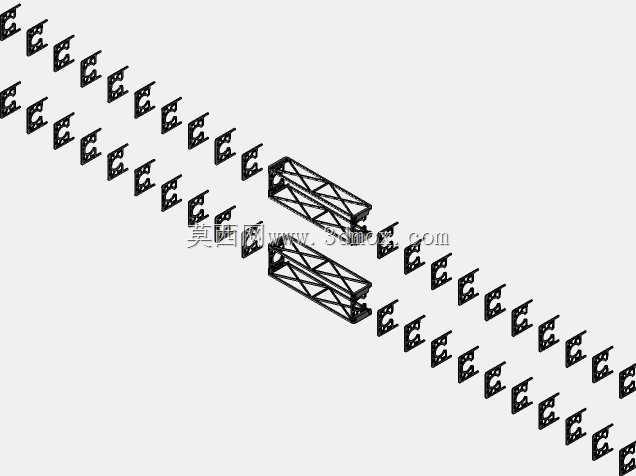

　　这套三维结构面向中小型数控雕刻、板材铣切加工场景，核心解决长行程龙门移动时动力线缆、信号线束、气动管路随动排布的工程问题。整套组件包含多组模块化弯链节、两段长跨距桁架支撑梁以及配套安装挂耳，所有零件按实际装配约束完成对位，链节之间预留铰接回转间隙，可在龙门X轴全程往复运动中完成小半径弯折，避免线缆直接拖拽磨损。

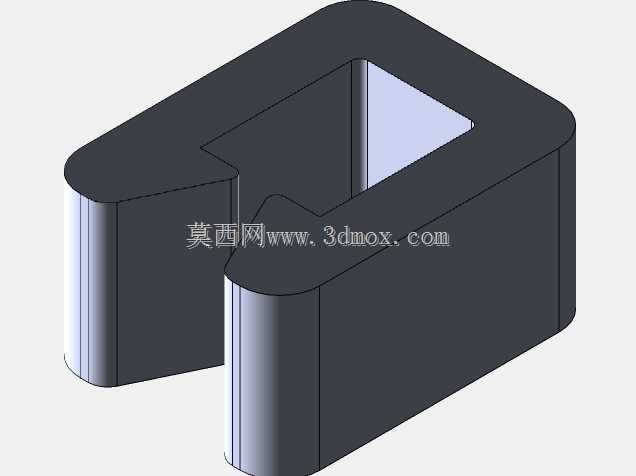

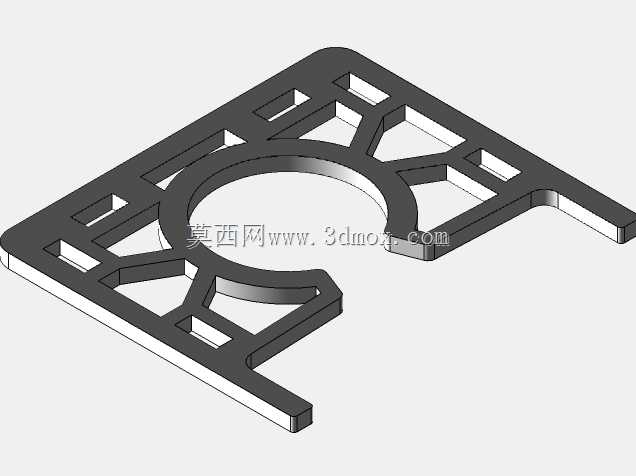

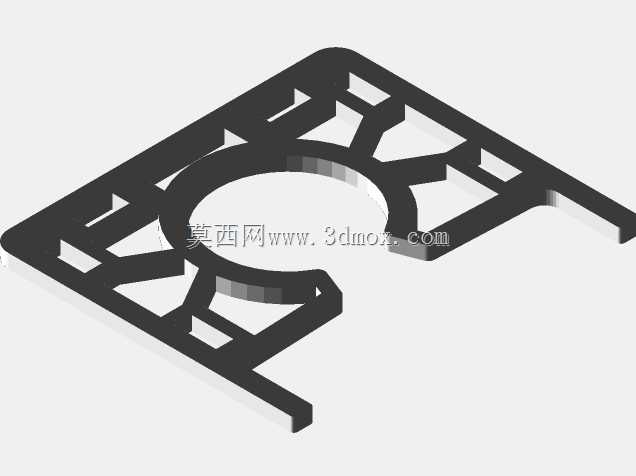

　　实际车间落地时，这类拖链常布置在龙门横梁后侧或者床身侧边走线槽内，桁架段承担长距离悬空跨距的支撑作用，普通塑料拖链在跨距超过一米后容易出现中部下垂、运行抖动，内嵌桁架的分段结构把悬空段挠度控制在允许范围，高速进给时不会和床身护罩发生磕碰。设计阶段先按龙门总行程确定拖链展开总长，再按弯曲半径拆分链节数量：每一节链板都做了对称卡扣结构，左右侧板可通用互换，减少非标件种类，加工时只需开一套侧板冲压模具，装配时按顺序卡入分隔片即可，分隔片把动力电缆、弱电线缆、气管分腔隔开，避免强电信号干扰，也防止管路互相摩擦。

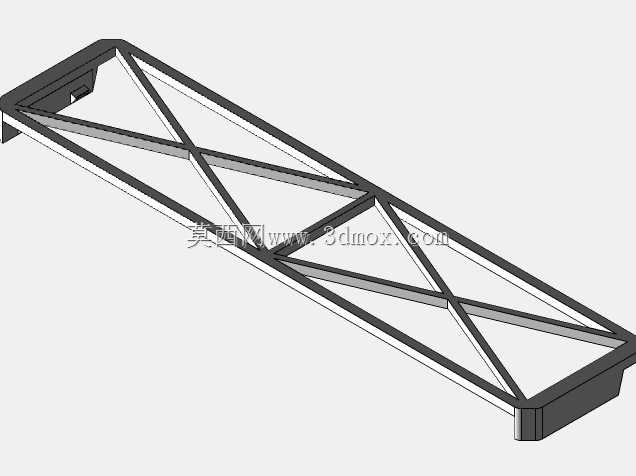

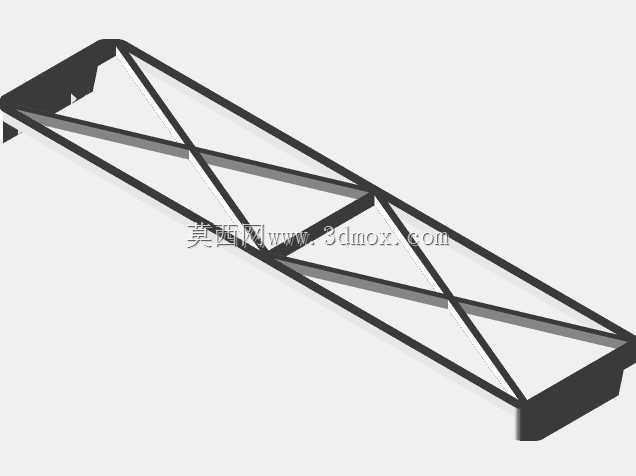

　　外形尺寸方面，单节链板的弯折高度、内腔宽度都按常用线缆外径预留余量，桁架梁采用矩形钢管拼焊成格构式结构，自重轻同时抗弯刚度充足，梁两端预留和床身支架连接的安装孔位，安装边界要提前核对：拖链完全弯折时的回转半径不能超出龙门后侧护罩内腔，直线铺展段两端的固定端分别接床身接线盒和移动龙门拖板，中间悬空段下方预留落屑空间，木雕、广告雕刻产生的木屑、亚克力碎屑不会堆积在链节铰接缝隙里。

　　从结构设计思路来看，这套方案没有采用整体封闭式拖链，而是用离散链节搭配分段桁架，一方面长行程下分段运输、现场拼接更方便，不需要整根定制超长拖链；另一方面某一节链板磨损后可以单独更换，不用拆解整条线束。建模时所有铰接孔位同轴度对齐，链节转动角度做了限位，弯折到最小半径时侧板互相抵死，不会过度折弯压伤内部线缆。桁架的腹杆采用斜向交叉布置，承受龙门往复启停带来的交变惯性力，长期运行不会出现焊缝疲劳开裂。针对石材雕刻这类多粉尘工况，链板外侧还可加装防尘挡片，和整体护罩配合形成封闭走线通道，维护时只需拆开对应段链节即可排查线缆，不用大范围拆卸设备外罩，兼顾了运动可靠性和现场检修便利性。
