CNC机床XYZ直线轴与ABC旋转轴演示教具

　　在五轴加工中心的操作培训、后置处理调试以及坐标系对刀教学环节，很多刚接触数控设备的学员很难在短时间内分清三个直线进给轴的正方向判定规则，也容易混淆A、B、C三个回转轴各自对应的旋转基准，仅靠二维图纸上的箭头标注讲解，学员往往要反复对照机床铭牌才能建立空间方位认知。这套轴系演示结构就是针对车间实训场景搭建的具象化参照件，把抽象的ISO坐标系规则转化为可直接观察的立体箭头组合，实训讲师可以拿着它对照机床实际进给方向逐一比对，学员也能在拆装、摆放演示件的过程中快速建立右手笛卡尔坐标系的空间直觉。

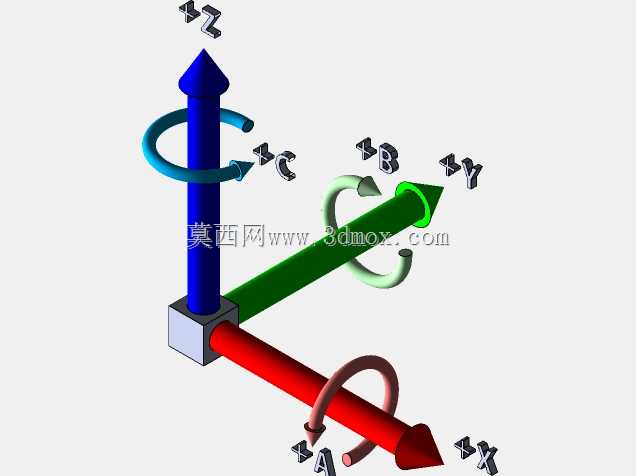

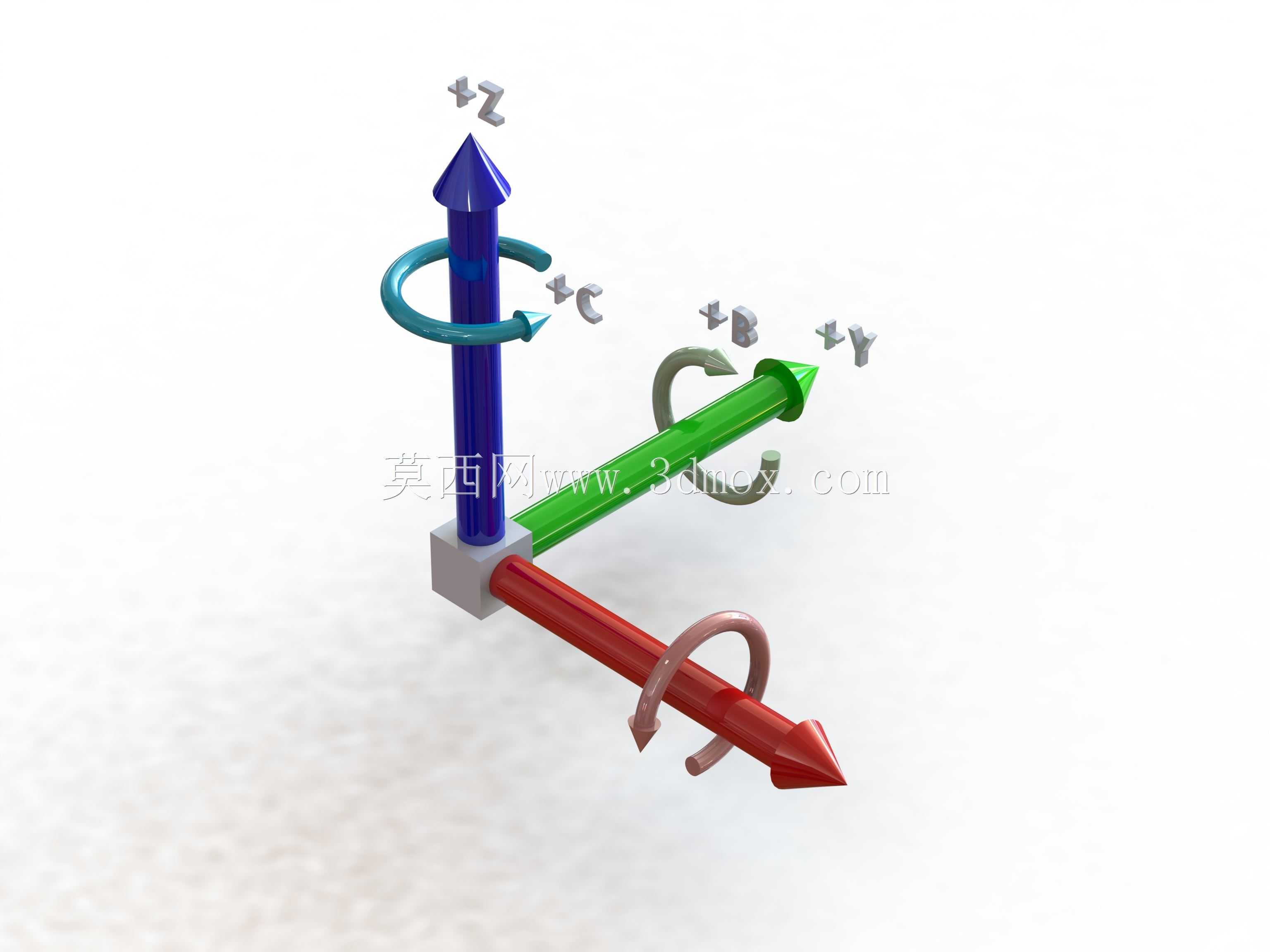

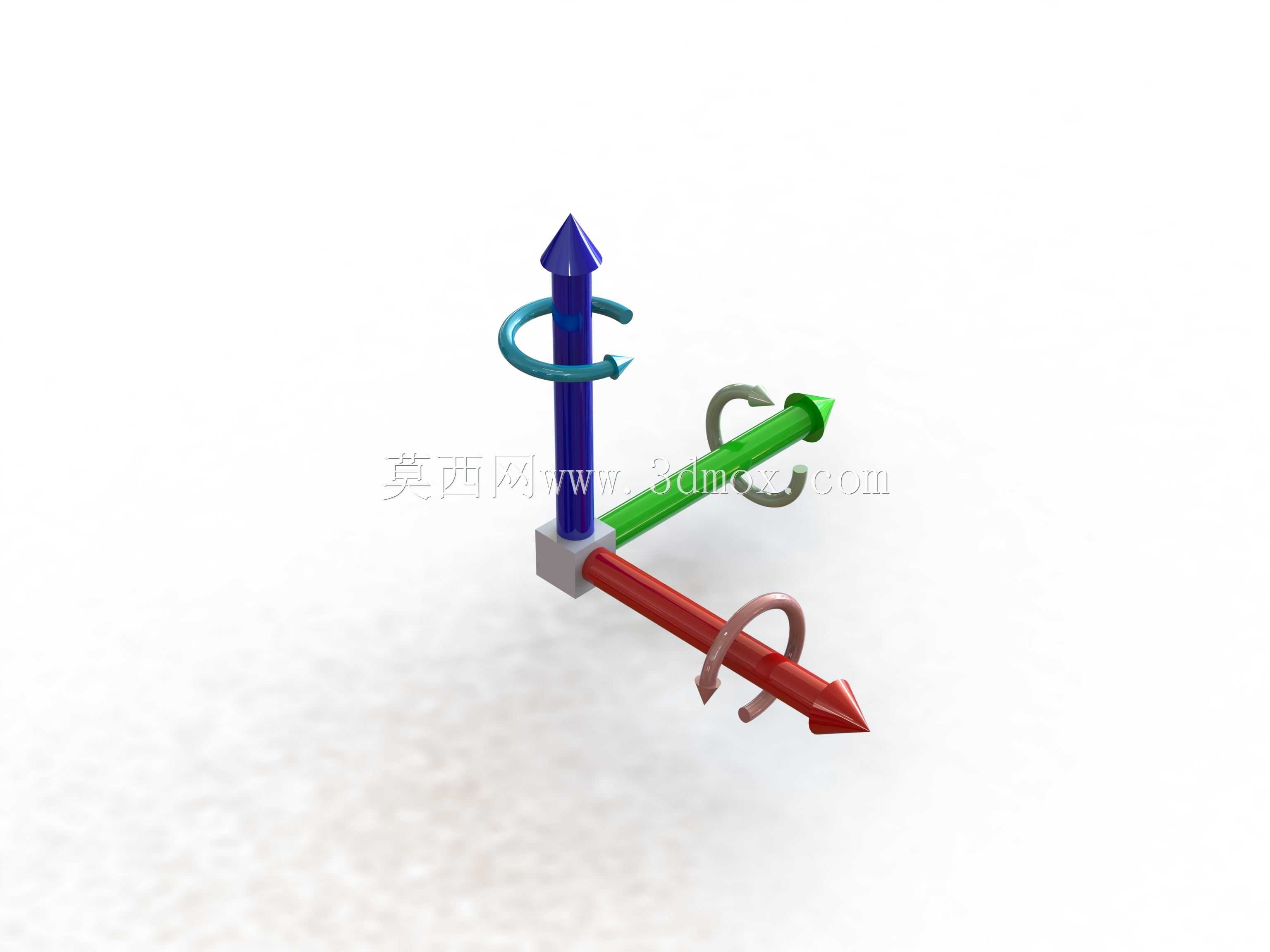

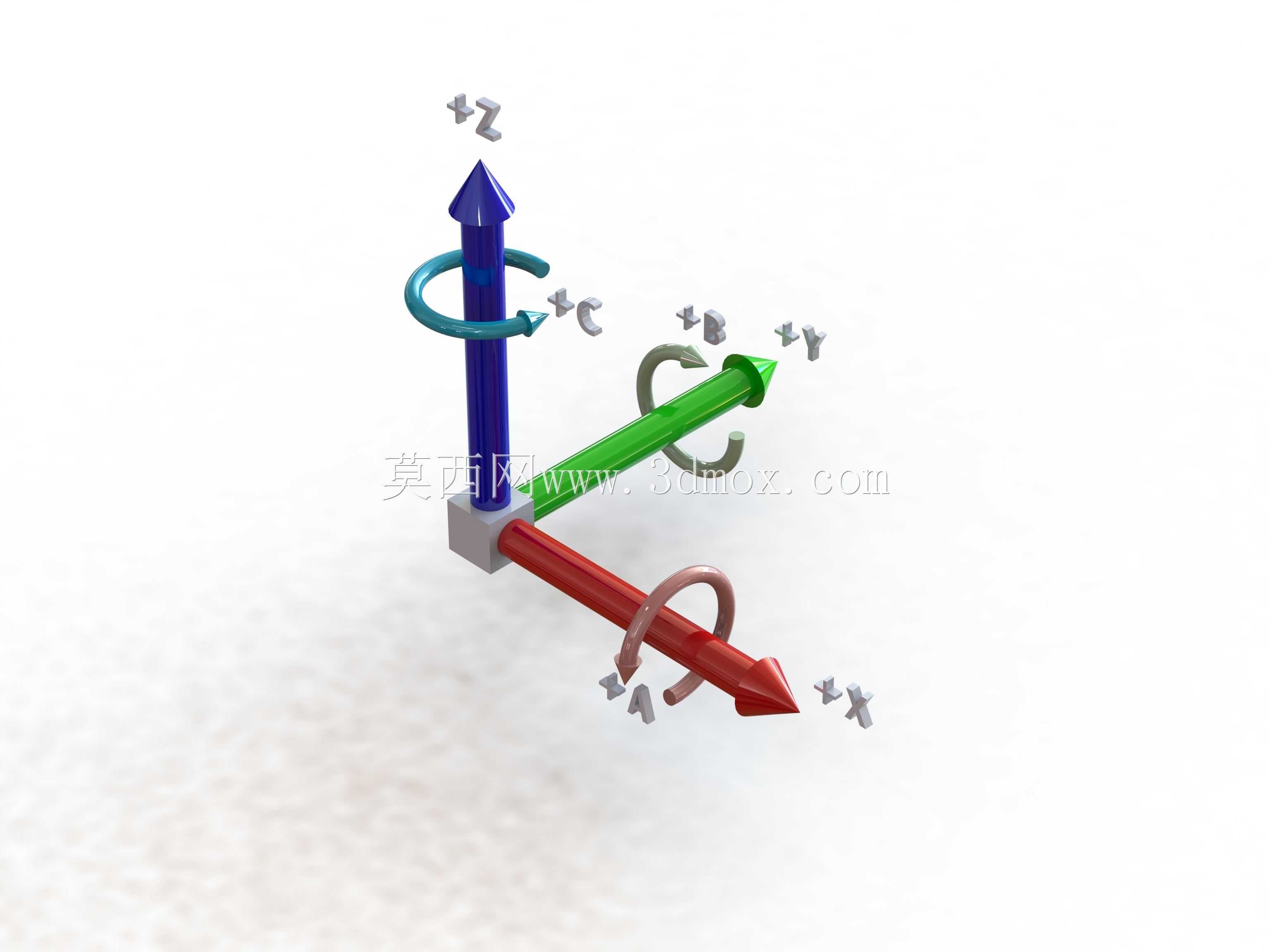

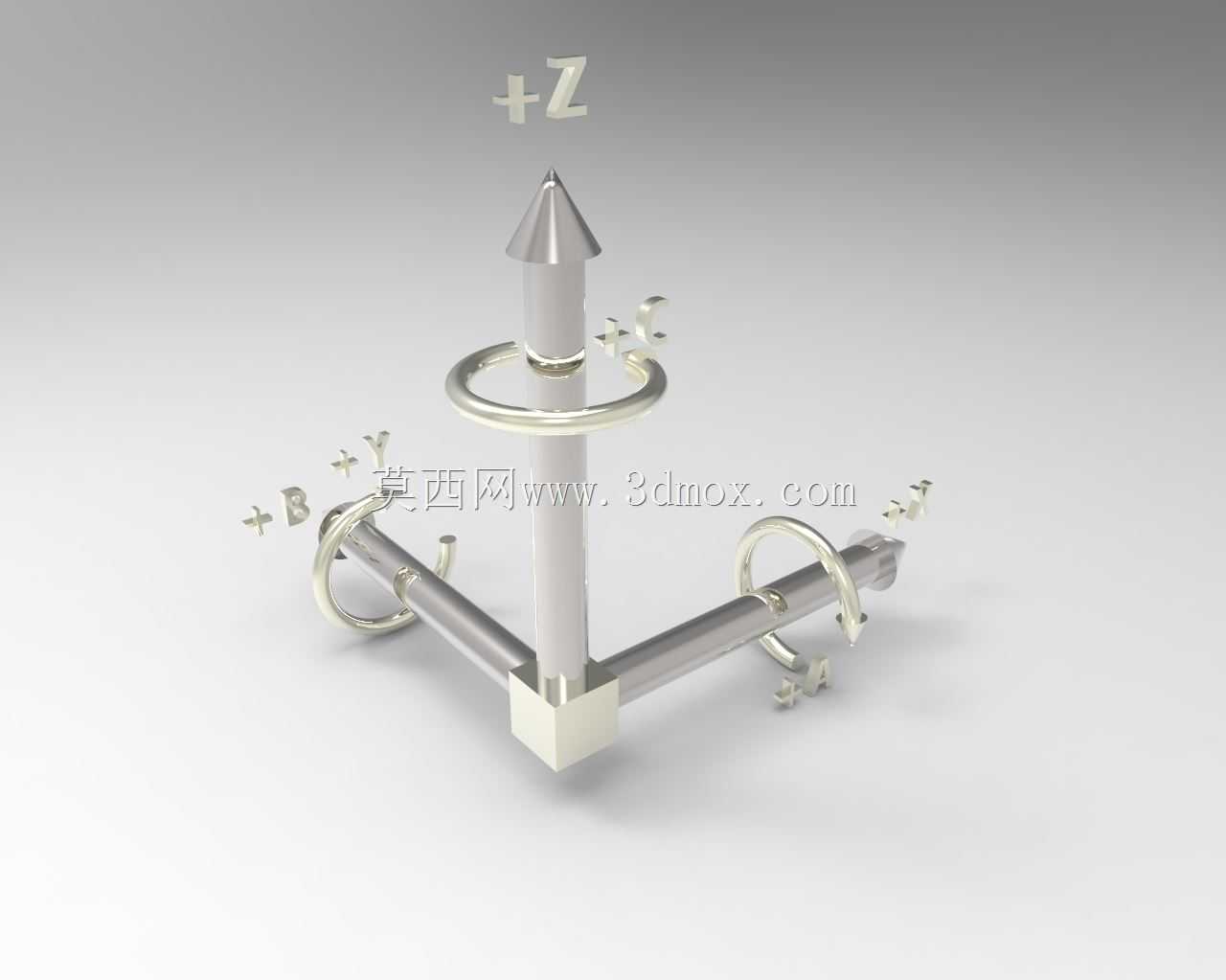

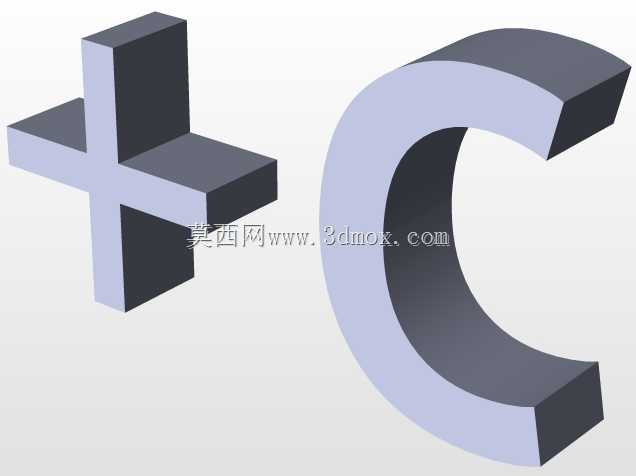

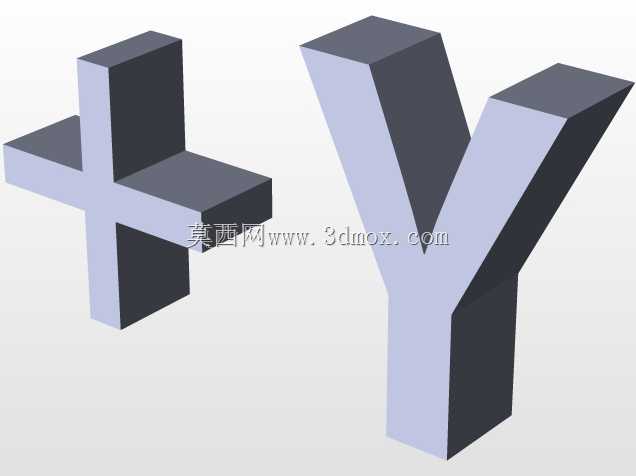

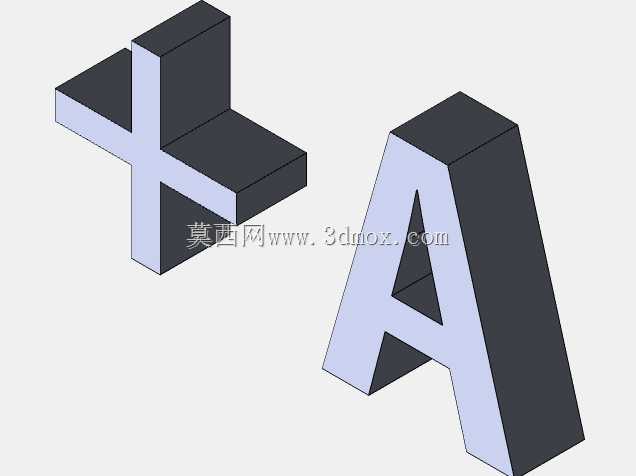

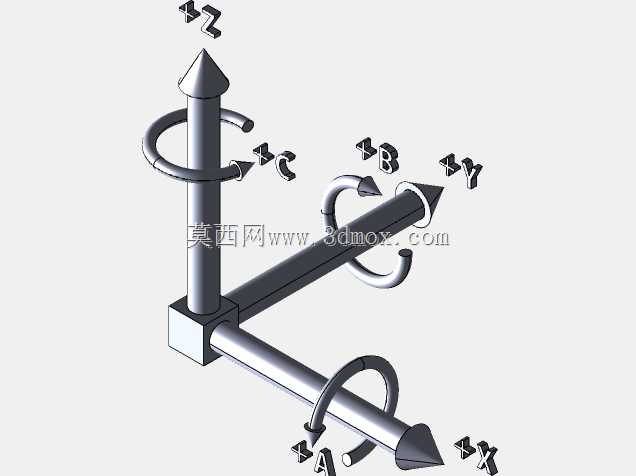

　　结构主体以中心交汇块作为三个直线轴的原点基准，红色箭头对应X轴正向，绿色箭头对应Y轴正向，蓝色箭头对应Z轴正向，三个箭头从原点块沿正交方向向外延伸，轴杆长度比例经过调整，摆放时不会出现某一方向箭头遮挡其余标识的问题，即便放在实训教室的后排工位，学员也能清晰分辨三个轴的指向。每个直线轴上配套设置了环形回转标识，分别对应绕X轴旋转的A轴、绕Y轴旋转的B轴、绕Z轴旋转的C轴，环体上的弧形箭头直接标注出回转正方向，和直线轴的箭头配色形成对应关系，讲解时不需要额外对照文字手册，就能顺着颜色关联回转轴和其依附的直线基准轴。

　　从安装边界来看，整套演示件的原点基准块采用方正的立方体结构，底面为完整平面，可以直接平放在讲台、机床操作台面或者实训工位的工艺板上，不需要额外定制专用支架；三个方向伸出的轴杆长度控制在单手可握持的范围内，整体摆放占用的台面空间很小，即便在拥挤的机床实训车间里，也可以随手放在操作面板旁作为即时参照。轴杆和箭头、回转环之间采用同轴装配结构，箭头端部做了钝化处理，日常传递、摆放过程中不会划伤操作人员或者刮碰机床漆面。

　　在实际教学使用中，这套演示件可以覆盖多类数控场景的讲解需求：讲解三轴立式加工中心对刀流程时，可以单独指向X、Y、Z三个直线箭头，说明工件坐标系G54的偏移方向和机床机械坐标系的对应关系；讲解五轴联动机床的RTCP功能时，可以转动对应回转轴的环形标识，演示刀尖点跟随旋转轴运动的空间轨迹逻辑；开展手工编程培训时，学员可以对着演示件判断G01插补指令的轴向分量，快速排查程序里轴方向写反的低级错误；在机床维修调试环节，维保人员也可以用它对照伺服电机的进给方向，快速确认轴参数里的极性设置是否正确，避免试车时出现轴运动方向和指令相反的碰撞风险。

　　设计过程中特意弱化了非必要的复杂结构，没有添加多余的装饰特征，所有标识元素都服务于方位传递：直线箭头的锥度做了加大处理，远距离观察时箭头指向辨识度远高于细杆标线；回转环的弧形箭头采用开口设计，不会完整套住轴杆造成视觉上的轴体遮挡，环体和轴杆之间预留了均匀间隙，转动演示时可以顺畅绕轴旋转，模拟回转轴的实际运动状态。原点交汇块的三个相邻面分别和三个直线轴垂直，摆放时如果需要临时固定，也可以通过块体上的预留工艺孔连接简易支座，调整演示件的俯仰角度，方便坐在不同位置的学员都能看清全部轴系标识。

　　相较于传统的纸质坐标系挂图，这套立体演示件不存在视角偏差问题，学员从任意工位观察都能获得统一的方位认知，不需要在脑海里完成二维到三维的投影转换，尤其适合零基础数控操作员的入门培训，也可以作为数控编程室的常备参照工具，在后置处理开发、多轴程序校验时快速核对轴方向定义。
