轿车外拉式车门执手曲面结构

　　该模型表现的是乘用车侧门外置拉式执手总成，重点不在复杂内部机构，而在于把手外露曲面、底座贴合关系以及安装边界的还原。实物在整车上承担开启侧门的操作功能，乘员通过握持并拉动长条形执手，带动门锁释放机构完成开门动作。它既要满足手指握持、施力方向和回位行程的要求，也要与车门外板保持连续、协调的外观关系，因此在结构设计时通常会同时考虑人机操作、外观分缝、密封避让和装配公差。

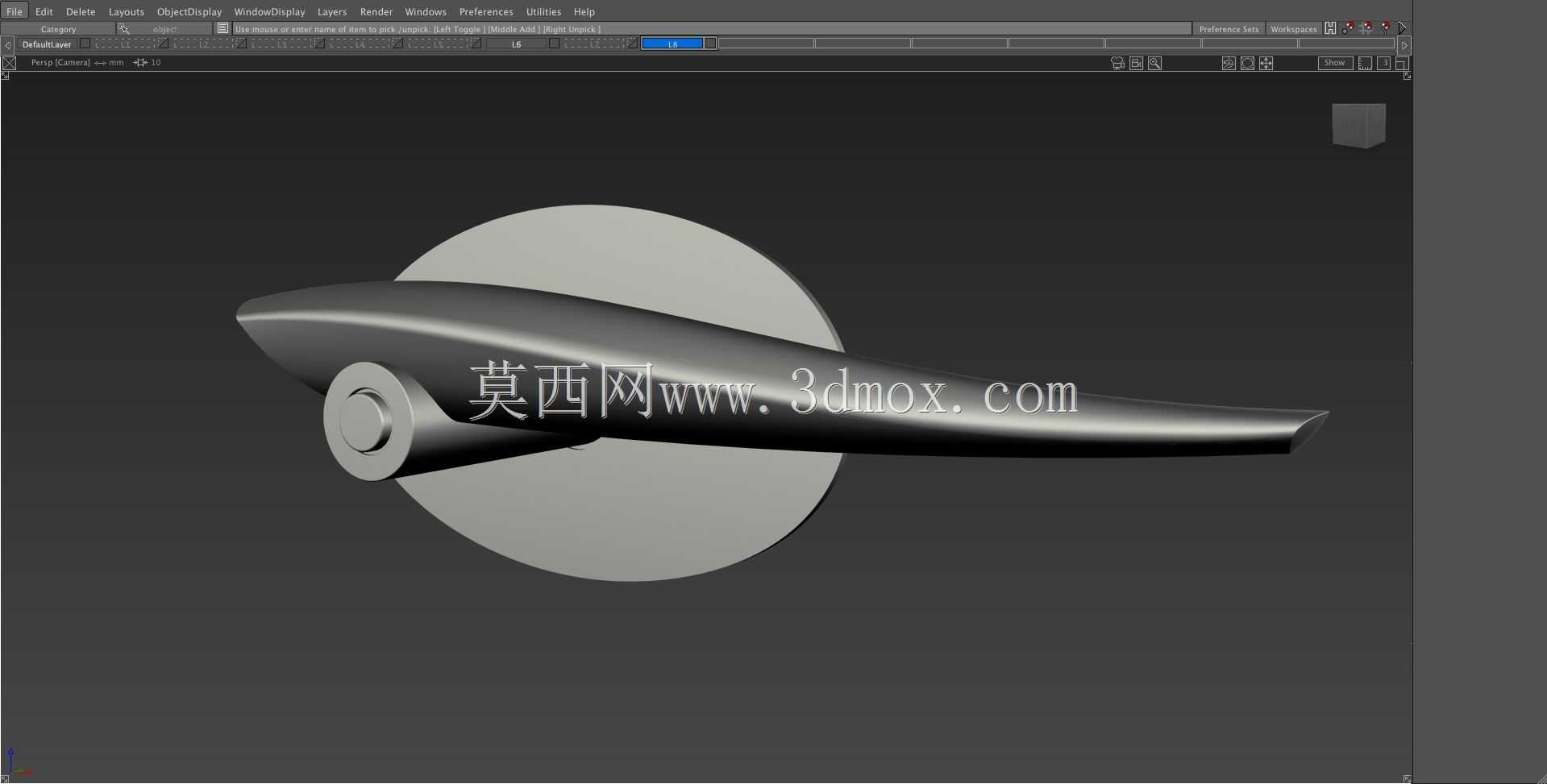

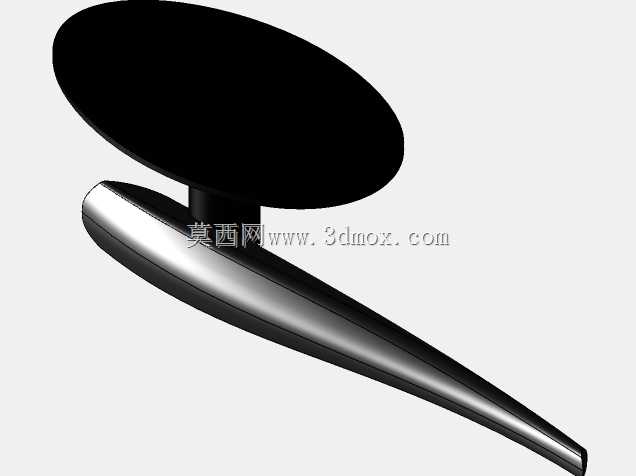

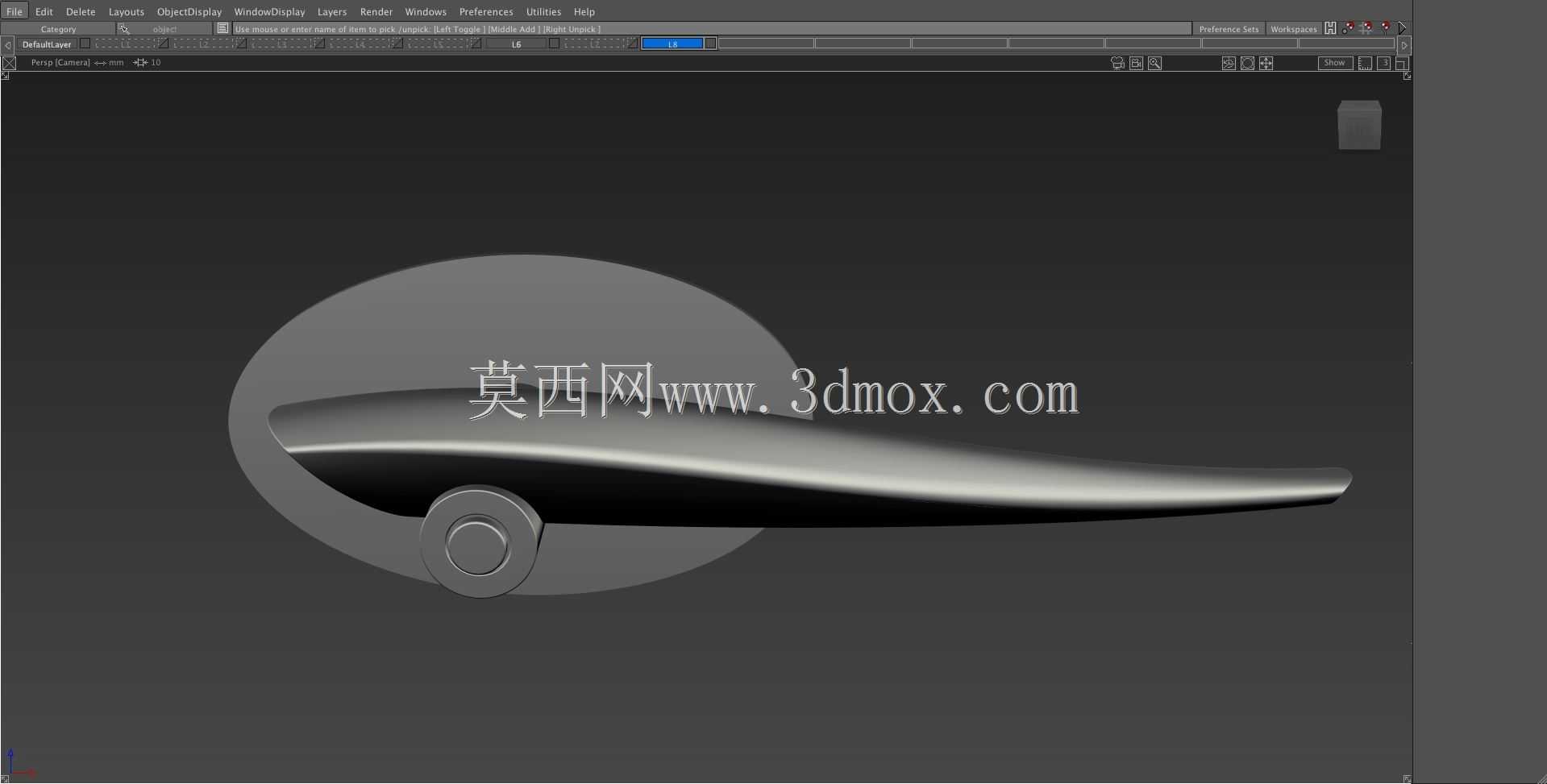

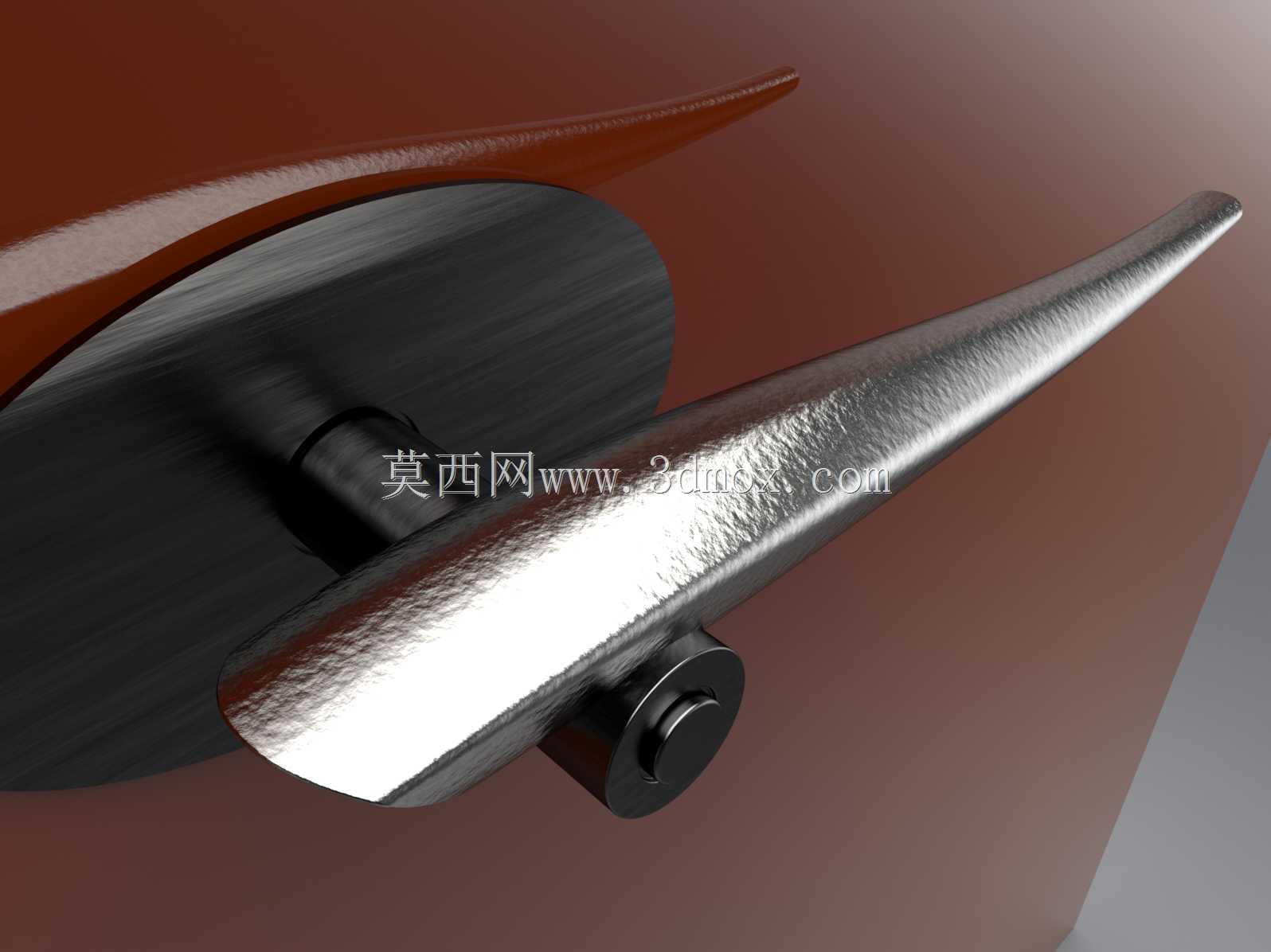

　　从外形看，执手采用细长流线型造型，主体沿车门表面横向延伸，端部逐渐收窄，曲面从握持区向两端平滑过渡。这种处理方式能够降低外凸体量，使把手在关闭状态下更贴近车门型面，减少风阻和视觉突兀感。握持段保留了足够的拱起高度，手指可以进入执手背面与底座之间的间隙，拉动时受力集中在掌指接触区域。模型中金属质感的长柄与深色圆形转轴座形成明显层次，底座并非简单平面，而是按照车门钣金的曲率进行贴合，安装后可控制周圈间隙和面差。

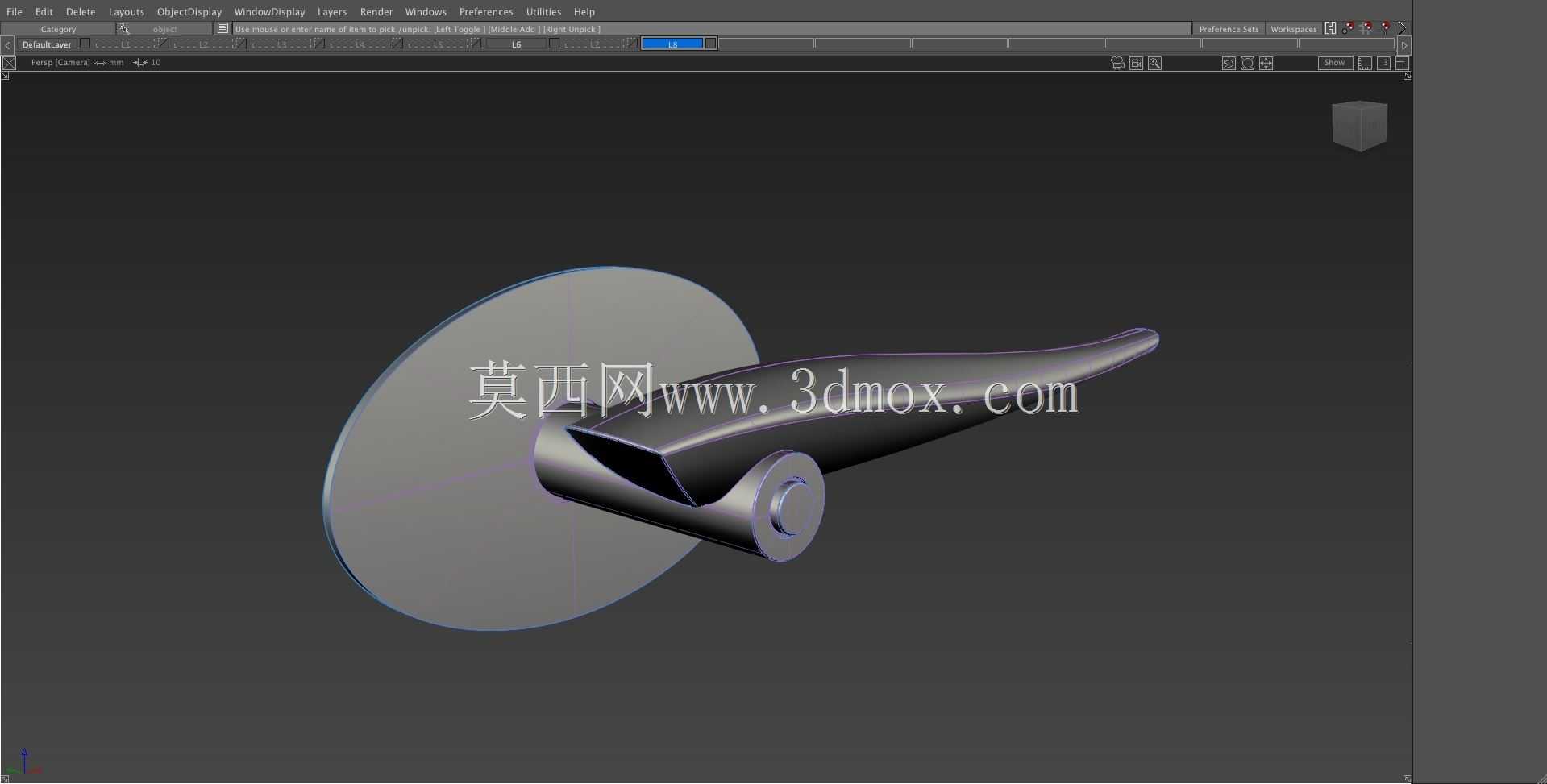

　　设计这类车门执手时，首先要确定车门外板的局部曲率。底座轮廓需要落在可稳定贴合的区域，避免跨越折边、腰线或板件变形敏感区。执手旋转中心通常布置在靠近一端的位置，拉动过程中手柄绕轴产生小角度摆动，另一端形成开启行程。模型中可见的圆形轴座对应转轴、衬套或回位弹簧的布置空间，工程师在细化时需要校核轴座直径、手柄壁厚、背部加强筋以及与锁体拉索或连杆的连接位置。若轴座过于贴近外板，装配后容易出现运动干涉；若离板过远，则会增加外凸量并影响外观。

　　安装边界方面，把手底座需要覆盖车门钣金上的安装开口，开口周边承担固定、密封和防水作用。实际开发中，底座与外板之间通常设置密封垫或发泡密封层，螺栓或卡扣从门内板侧固定，保证洗车、淋雨和高速行驶时水流不直接进入门腔。执手背部与钣金之间要预留手指进入空间，同时不能让手柄在最大拉动位置碰到漆面。模型曲面虽然没有展开全部内部卡扣、拉索和密封件，但外露形体已经明确了主要包络，可用于检查门体分缝、手柄开启轨迹和周边型面冲突。

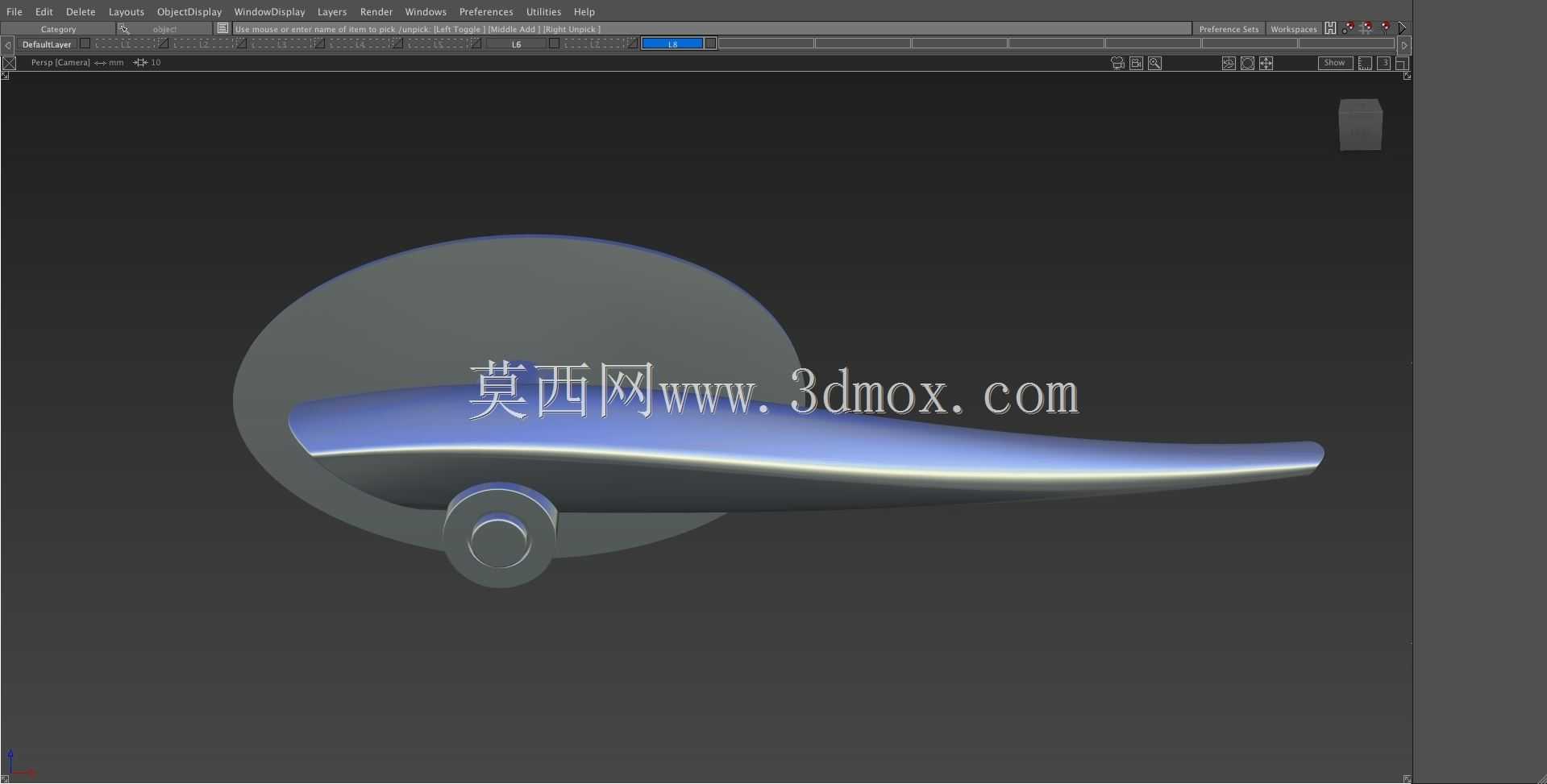

　　在曲面构建上，该件适合采用多段截面放样与边界曲面相结合的方式完成。握持区截面近似饱满的弧形，向尖端逐渐压扁；正面高光要求连续，侧面与底面过渡不能出现锐边，以免握持时产生压痕。底座与手柄之间需要保留清晰的分型线，分型线位置既要符合模具脱模方向，也要尽量隐藏在用户不易观察的侧面。若后续用于量产，还需在外观面背面增加加强筋，在转轴孔周围设置局部厚壁或金属嵌件空间，并对电镀、喷漆或高光塑料工艺的缩痕风险进行评估。

　　使用场景上，这类结构常见于轿车、SUV等乘用车前后侧门，也可作为概念车外饰件、门系统教学案例或门锁机构布置参考。三维检查时，应重点关注手柄与底座的最小静止间隙、最大开启角下的安全距离、手指握持区域长度、底座安装孔位与门腔内部件的关系，以及外表面与车门腰线的连续性。该模型把旧有投影轮廓进一步完善为连续曲面，能够较直观地表达外拉式车门把手的形态逻辑和装配关系，为后续细化内部机构、工程出图和外观评审提供基础。
