汽车车门内饰板曲面结构造型设计

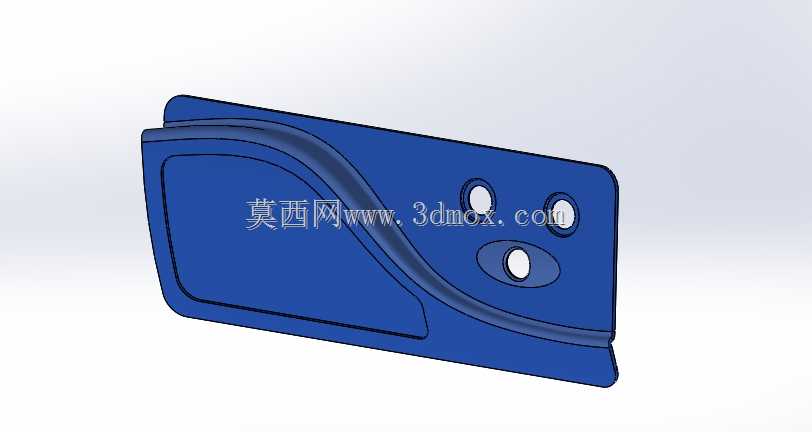

　　车门内饰板作为乘员舱侧围直接接触的覆盖功能件，在整车总布置阶段就要同步锁定安装边界，不能等到白车身门洞冻结后再反向适配。这块内饰板的基础轮廓完全贴合车门内板的冲压型面，整体呈带微弧度的薄壳形态，上下边缘预留了和车门钣金卡扣对接的翻边余量，侧边弧度匹配车门玻璃升降的运动轨迹，避免玻璃下行过程中和内饰板背部的加强筋发生干涉。板体左侧的大面内凹区域是扶手与手肘倚靠的集成区域，曲面做了连续的顺滑过渡，没有尖锐棱角，既满足乘员肘部倚靠的人机工程要求，也在碰撞工况下能通过型面变形吸收部分冲击能量，降低乘员侧碰时的接触伤害。右侧区域集中布置了三个功能安装孔位，孔位周边做了局部沉台与加厚凸台，用来固定车门内拉手、车窗升降控制开关组以及门锁开启按键，

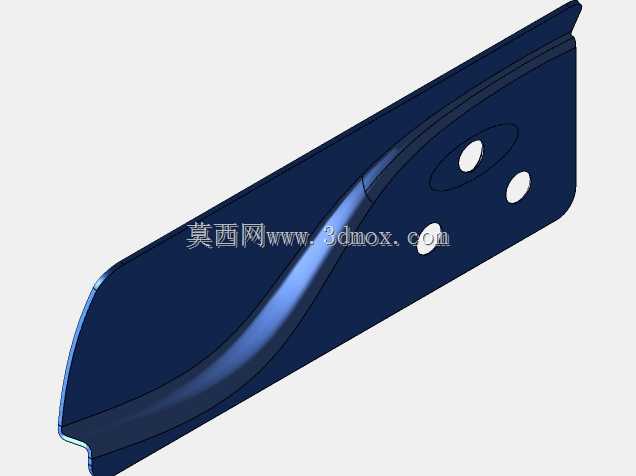

　　凸台背部预留了螺丝柱的安装空间，孔位之间的间距按照常用车载开关的通用尺寸排布，后续切换不同配置的开关模组时不需要大幅修改主板体的曲面结构。贯穿板体的波浪形分模线条不是单纯的装饰造型，这条棱线刚好对应内饰板背部的加强筋走向，把大面积的薄壳板面分割成几个小的刚性区域，有效抑制大面积塑料件在温差变化下产生的翘曲变形，同时也作为软质包覆层和硬质基材的分缝边界，方便后期包覆工艺的压边操作。建模过程中首先要导入车门内板的点云数据或者冲压件数模，先偏移出内饰板和钣金之间的安全间隙，这个间隙通常控制在五到八毫米，用来布置防水膜、线束卡扣以及玻璃升降器的运动空间，间隙过小会出现装配干涉，过大则会浪费乘员舱的横向空间，导致肘部活动空间被压缩。

　　基础曲面搭建完成后，要先做拔模角度检查，所有朝向模具开模方向的立面拔模角不能小于一度，深腔位置的拔模角要放大到三度以上，避免注塑完成后顶出时拉伤塑件表面。三个安装孔的位置要同步核对背后的线束走向，开关接插件的插拔空间要预留至少二十毫米的操作余量，总装线上工人不需要额外探入狭小空间就能完成接插件对接。板体边缘的卡扣安装位按照间距一百五十毫米左右均匀排布，转角位置适当加密，保证内饰板压装到钣金上之后不会出现局部翘边、缝隙不均的问题。背部的加强筋厚度要控制在主壁厚的零点六倍左右，防止筋位位置出现缩痕，影响外表面的外观质量。这块内饰板的造型同时兼顾了乘用车前门的装配需求，型面曲率经过调整后也可以适配同平台车型的后门，

　　只需要更改孔位配置和局部长度尺寸，就能快速衍生出不同配置的内饰件，减少整套模具的开发投入。实际装车验证阶段，还要重点检查内饰板和车门密封条、仪表台侧端、B柱护板之间的匹配间隙，相邻零件的面差控制在零点五毫米以内，避免车辆行驶过程中因零件震动产生异响。功能区域的表面纹理做细皮纹处理，既提升触摸质感，也能降低日常使用中划痕的可见度，长期使用后仍能保持较好的外观状态。
