自行车液压传动执行油缸结构设计

　　这套三维结构围绕自行车液压传动场景中的直线执行元件展开，核心是把液压能转化为可控的往复直线运动，再通过两端铰接结构把推力传递到车架与动作机构之间。实际装车时，这类元件并不像工业液压站那样布置在固定机座上，而是要随骑行姿态、悬架摆动和车架形变一起运动，因此设计重点从一开始就不是单纯追求大吨位输出，而是在有限安装空间内兼顾行程、刚度、密封可靠性和铰接自由度。

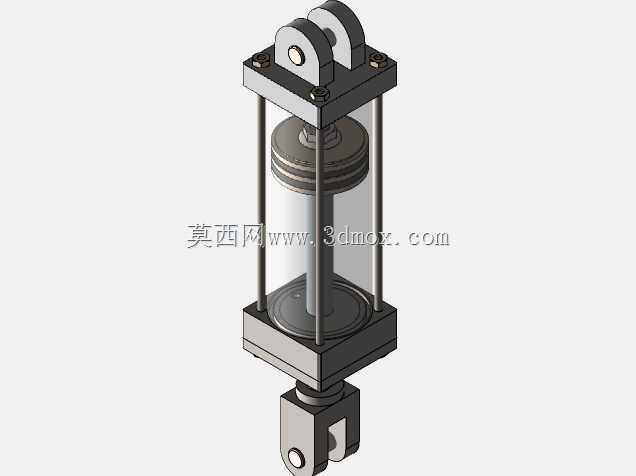

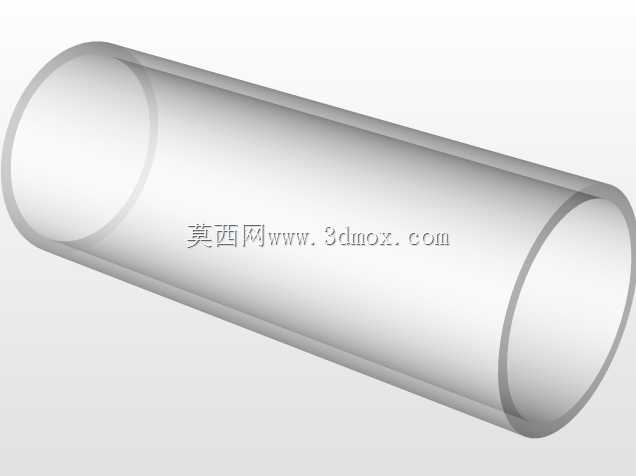

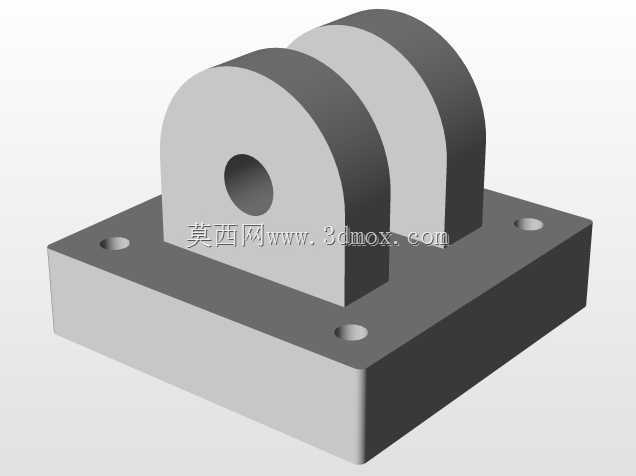

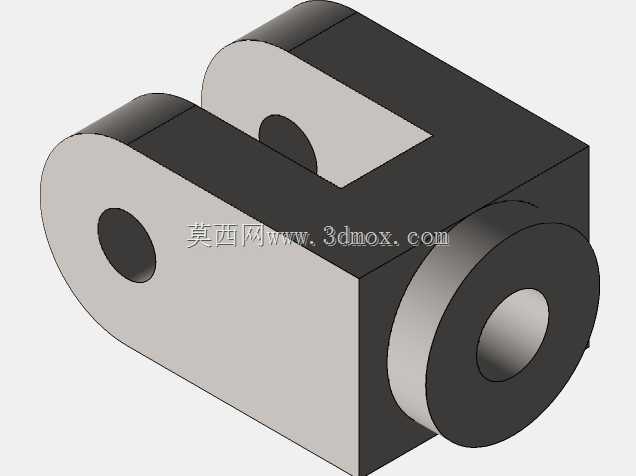

　　从结构层次看，模型中部为透明表达的缸筒区域，内部活塞将腔体分隔成两个压力作用面。压力介质进入对应腔室后，活塞带动中心杆沿缸筒轴线移动；杆端从下端盖伸出，并通过叉形或耳环式接头与被驱动部件连接。上端同样采用双耳铰接结构，销轴穿过安装座后允许执行元件在工作平面内小幅摆动，避免自行车架在受力变形或悬架跳动时对活塞杆产生侧向弯矩。这个细节很关键：若两端都做成刚性固定，活塞杆会持续承受附加径向力，导向套磨损加快，密封唇口也容易偏磨漏油。

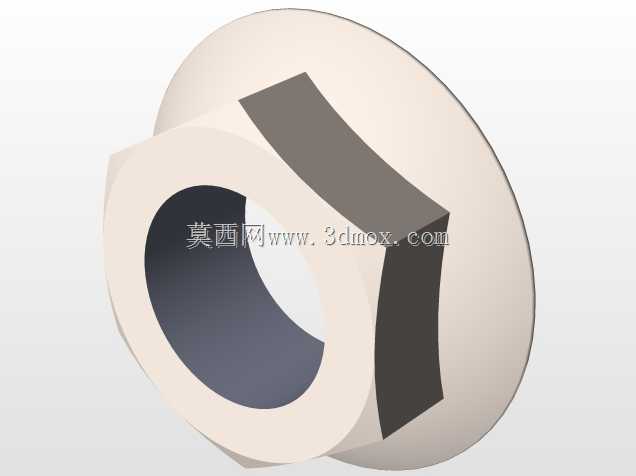

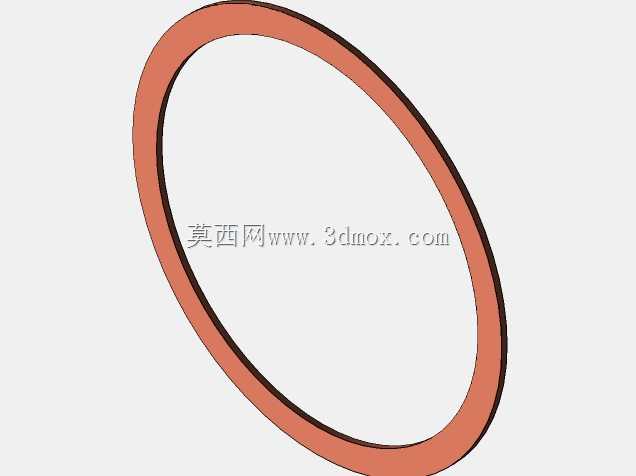

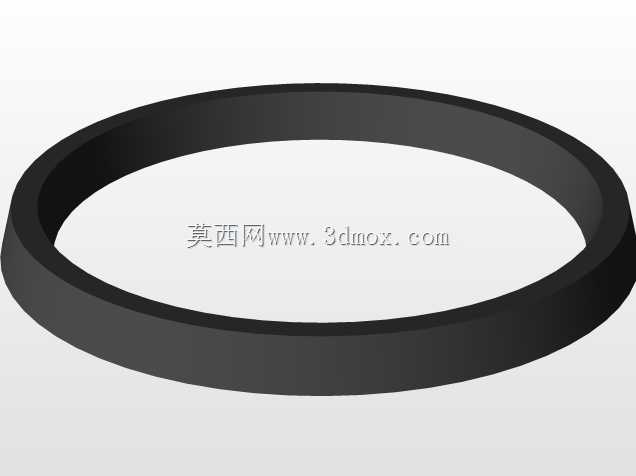

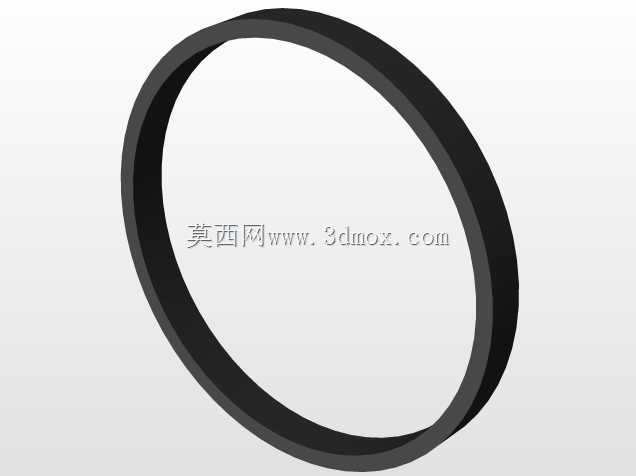

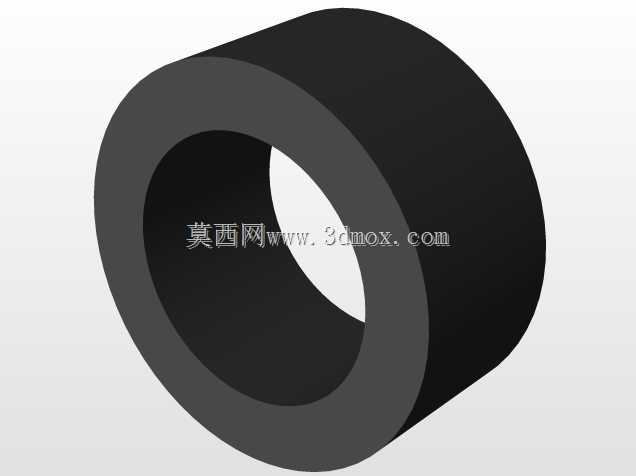

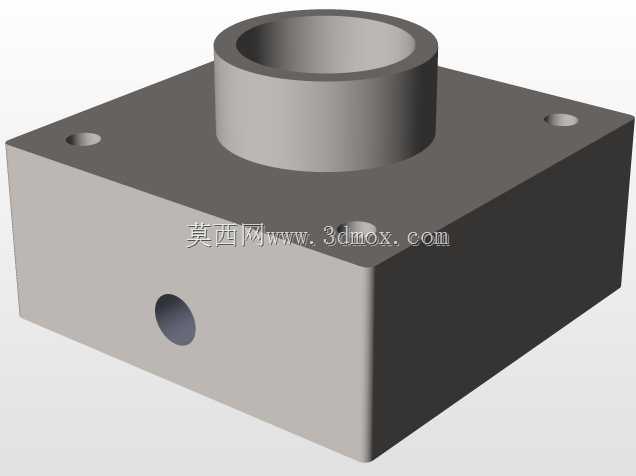

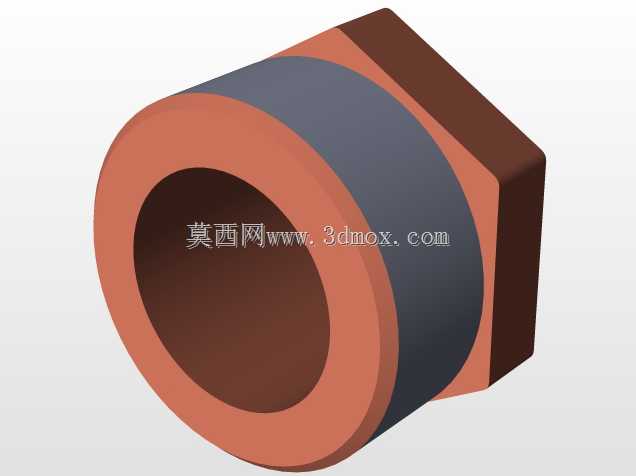

　　缸筒外侧布置了多根纵向拉杆，把上端盖和下端盖拉紧成一个整体。拉杆式结构的好处在样机阶段尤其明显：缸筒可选用光滑管材，端盖不必依赖大尺寸螺纹承受全部轴向力，装配时通过拉杆预紧形成稳定框架；维修时也能拆开检查活塞、密封圈和导向件。端盖与缸筒之间需要设置静密封，活塞外周则布置动密封与耐磨导向环，活塞杆穿出端盖的位置还要考虑防尘圈，防止骑行环境中的泥水、砂尘进入杆封。自行车使用场景振动频繁、外露部件多，防尘和防松比洁净车间内的固定液压设备更值得重视。

　　外形边界方面，模型整体呈细长立式布局，主体直径集中在缸筒和端盖区域，顶部双耳座沿销轴方向形成最宽轮廓，底部杆端接头则向下延伸并带横向销孔。布置到车架上时，不能只核对静态总长，至少要检查三个极限位置：活塞杆完全收回时的最小中心距、完全伸出时的最大中心距，以及铰接点随相邻机构摆动时扫过的空间。缸体外壁与车架管、线缆、护板之间应保留均匀间隙，尤其拉杆和螺母外露位置，要避免在转向或悬架压缩过程中发生干涉。

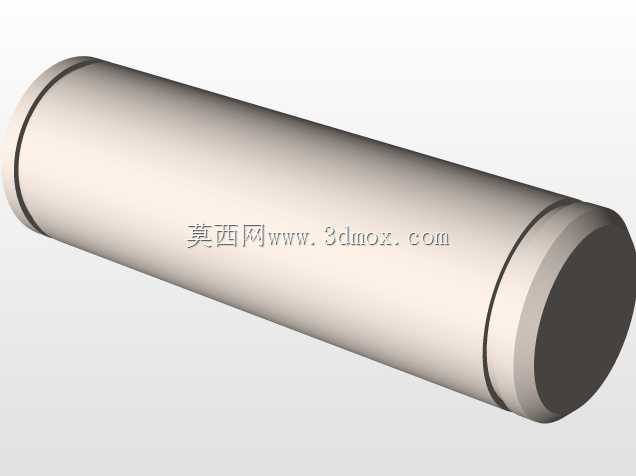

　　安装接口的设计思路也体现了骑行设备的特点。顶部双耳座适合与车架上的固定支架配装，销轴轴线应尽量垂直于油缸摆动平面，使油缸只在预期平面内转动；下端接头连接动作端时，销孔配合不能过松，否则冲击载荷下会产生敲击噪声，也不能完全没有润滑和拆装余量。活塞杆外露段在全行程中都应避免被硬物刮擦，表面粗糙度和镀层质量直接影响密封圈寿命。若用于辅助驱动、离合压紧或液压助力机构，还需要把行程终点与机械限位分开考虑，不能让活塞长期硬顶端盖来承担定位功能。

　　从功能特性上看，该结构把压力作用面积、活塞杆直径和行程长度集中在一个紧凑组件中。推力大小由腔压与有效作用面积决定，回程力则因活塞杆占用面积而与伸出力不同，选型或设计时必须分别核算。模型中透明缸筒有助于观察活塞位置、腔体分隔和杆系运动关系，对理解液压自行车的动力传递很有帮助；在工程细化阶段，则应进一步补充密封沟槽尺寸、拉杆预紧力、销轴剪切强度、端盖厚度以及缸筒耐压校核。

　　在实际应用中，这类油缸可服务于液压助力自行车、实验型液压传动单车或特殊代步设备的执行机构。它的价值不在于孤立展示一个缸体，而在于通过完整的端盖、拉杆、活塞、活塞杆和铰接接头，呈现直线液压元件如何在狭小、振动、多泥水的交通载具环境中完成安装与力传递。结构建模时把运动件、固定件和密封安装位置分层表达，也便于后续生成工程图、进行干涉检查，并围绕车架空间继续迭代管路走向和支座形式。
