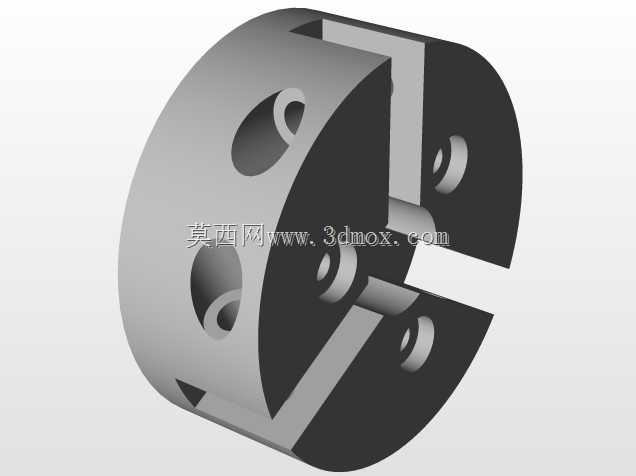

剖视结构机械端帽零件结构设计

这款端帽零件多用于流体管路末端封堵、旋转轴端防护以及工装夹具的定位端限位场景，在小型自动化设备的气动回路、CNC加工工装的定位模块、轻工机械的传动端防护结构中都能见到同类结构的应用。从结构设计来看，该零件采用圆柱主体搭配侧向开槽的结构形式，主体外圆做了高精度的公差预留，能够与对应安装孔形成间隙配合，满足快速拆装同时保证径向定位精度，侧向的开槽结构并非工艺缺口，而是为了适配卡簧式快装结构，安装时只需将端帽推入对应安装位，卡簧卡入开槽位置即可完成轴向固定，无需额外设置螺纹孔或者紧固螺丝，大幅提升装配效率。零件端面上分布的多个沉孔，是为了适配不同规格的内六角紧固螺钉，既可以在需要额外防松的工况下加装紧定螺钉提升连接可靠性，也可以作为工艺孔用于拆卸时借力拔出端帽，避免硬撬损伤配合面。内部的同轴阶梯孔设计，充分考虑了与对接轴或者管路的配合需求，不同直径的阶梯段分别对应密封件安装位、轴端避让位以及定位贴合面，其中密封槽位的尺寸预留了O型圈的压缩量，能够在封堵流体管路时保证足够的密封压力，不会出现介质渗漏的问题。从安装边界来看，该零件的外圆直径与安装座的内孔尺寸公差控制在H7/g6的配合等级，轴向安装长度不会超出安装座的端面预留空间，侧向开槽的位置距离端面的尺寸经过精准计算，保证卡簧卡入后不会出现轴向窜动，同时零件的所有锐边都做了0.2mm的倒角处理，既避免安装时割伤操作人员，也能防止装配过程中刮伤配合面的密封层。在实际选型应用中，这类端帽可以根据使用场景替换不同材质，普通工况下采用45号钢表面发黑处理即可满足防锈和强度需求，有腐蚀介质的工况可以更换为304不锈钢材质，轻量化需求场景也可以采用铝合金硬质阳极氧化处理，不同材质的版本结构尺寸完全一致，具备良好的互换性，不需要对安装座做任何修改就能直接替换使用。设计过程中特意将内部的减重孔做了圆弧过渡处理，避免应力集中导致零件在受冲击载荷时出现开裂，同时端面的沉孔深度做了严格控制，不会钻通到内部密封腔，保证结构的整体性。
