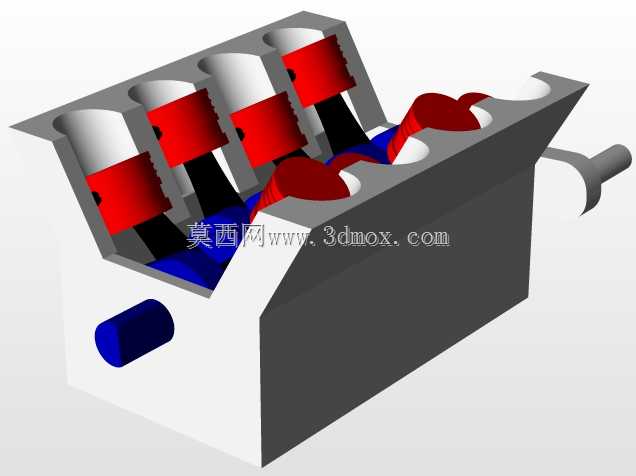

这套V型六缸内燃机结构以剖切方式呈现,重点不在外观覆盖件,而在把气缸、活塞、连杆、曲轴、缸体和端部输出轴之间的运动关系完整暴露出来。模型采用两列气缸夹角布置,每列布置三个气缸,活塞沿各自气缸轴线往复运动,连杆将活塞的直线运动转化为曲轴旋转运动。对于刚接触动力机械的学生和结构设计人员,这种剖开缸体侧壁的表达比整机外观更有价值,因为它能够直接观察发火顺序、曲柄相位、连杆摆动空间以及曲轴回转时各缸之间的协调关系。
从教学实验场景看,该结构可用于机械原理课程中的曲柄滑块机构演示,也可用于发动机构造课程中讲解配气、燃烧做功、曲轴输出和润滑空间预留等基础概念。实际发动机开发中,V型布局常用于追求较短轴向长度和较低整机高度的动力装置,例如乘用车辆、轻型工程机械以及部分船舶辅助动力单元。相比直列六缸,V6结构在发动机舱纵向尺寸受限时更有优势;相比V8,它又能在零件数量、摩擦损失和布置紧凑性之间取得平衡。模型虽然简化了真实发动机的燃烧室细节、气门机构和冷却水道,但保留了理解V型动力传递路径所需的核心几何关系。

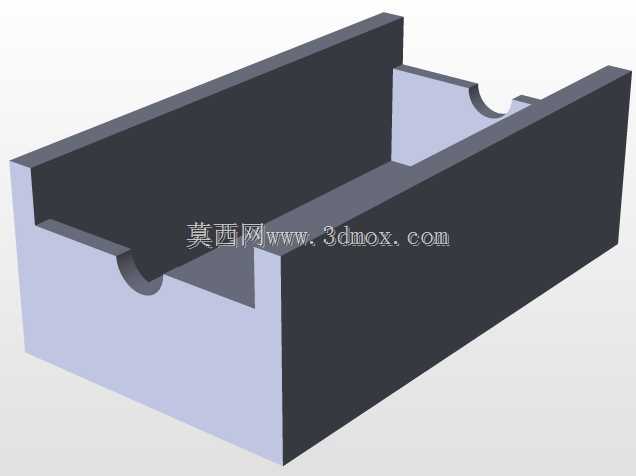

设计思路上,剖切壳体承担了两个作用:一是作为气缸安装和曲轴支承的基体,二是通过去掉外侧遮挡来展示内部零件。缸体上部两列气缸呈对称夹角排列,气缸孔方向决定了活塞受力轴线;下部曲轴轴线位于两列气缸交汇处下方,使连杆在做功行程中能够把燃气压力产生的轴向推力传递到曲柄销。红色活塞与黑色连杆形成醒目的运动副,蓝色曲轴区域则突出回转中心和曲柄臂形状。端部圆柱轴伸出缸体,用于表达动力输出边界,也方便在后续动画或装配练习中设置旋转约束。

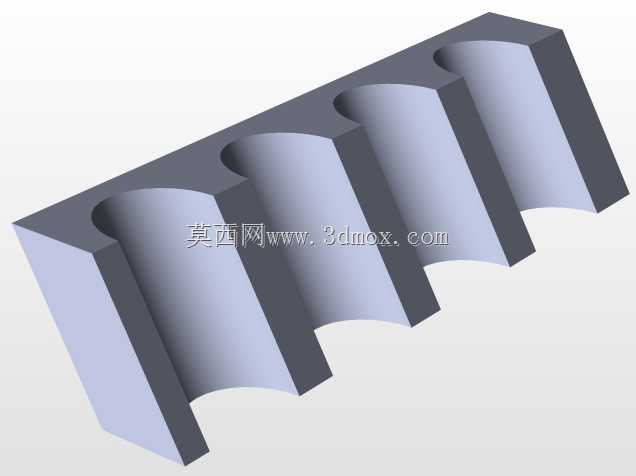

外形尺寸方面,模型的最大轮廓由V型缸体长度、两列气缸外侧宽度和曲轴轴向伸出长度共同决定。轴向边界主要受六个气缸沿曲轴方向的间距影响,缸距过小会导致气缸壁、水套和螺栓布置空间不足;缸距过大则会增加整机长度和曲轴跨度。横向边界由V角和连杆摆动半径决定,夹角过小会使两列气缸靠近,带来进排气布置和缸盖结构拥挤问题;夹角过大则会增加宽度,并影响发动机在狭窄机舱中的安装。高度方向上,活塞在上止点和下止点之间运动,曲轴下方还需保留油底壳或回油空间,因此缸体下部不能只按静态外形处理,而要校核连杆运动包络。
安装边界上,真实设计需要关注曲轴中心线与支承结构的同轴度、缸体底面与安装支架的接触范围、输出轴与被驱动设备之间的对中关系。模型中伸出的轴端可作为联轴器、飞轮或测功机连接位置的简化表达;若用于进一步工程设计,则应在轴端补充键槽、法兰、轴承位和密封结构。缸体侧面与底部的实体区域可转化为安装脚、加强筋和检修窗口,但在增加这些结构时不能侵入连杆大端回转轨迹,也不能削弱主轴承座刚度。

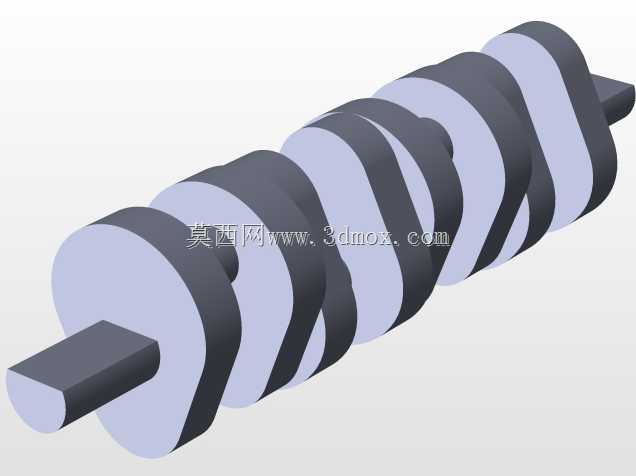

功能特性上,V型发动机的核心优势是结构紧凑、平衡性较好、曲轴长度较短。六缸方案相比四缸具有更连续的做功间隔,运转平顺性更好;V型布置又避免了直列六缸过长的问题。模型中六个活塞分属两列,曲柄销按相位角错开,使曲轴转动时各缸活塞不在同一高度,这种差异正是理解发动机平衡和输出扭矩波动的关键。若在三维软件中继续完善,可为活塞与气缸设置滑动配合,为连杆与活塞销、曲柄销设置旋转配合,为曲轴与主轴承座设置回转配合,从而进行运动仿真,检查活塞行程、连杆摆角、气缸最小壁厚和零件干涉情况。
对于建模从业者,该结构的练习价值在于建立多零件协同意识:活塞直径决定缸孔尺寸,行程决定曲柄半径,连杆长度影响活塞侧推力和摆动角,曲轴相位决定各缸工作顺序,缸体外形则必须包络全部运动零件并留出加工壁厚。建模时不能只追求视觉相似,而应先确定曲轴中心线、气缸轴线、V角和缸距,再依次生成活塞、连杆、曲柄和壳体。这样得到的结构不仅能用于展示,也能作为后续学习发动机总体布置、动力舱校核和运动机构分析的基础。
