42步进电机精密三维结构设计

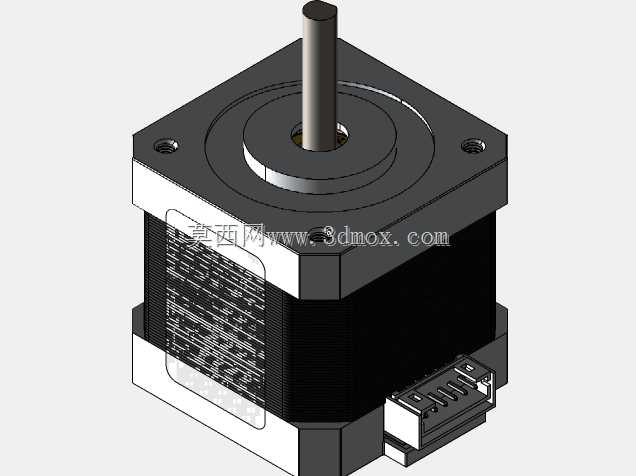

　　在桌面级数控装备、小型自动化工作站以及3D打印运动平台的开发过程中，42规格步进电机几乎是绕不开的核心执行元件，这款nema17标准步进电机的三维结构完整还原了量产实物的全部装配细节，从前端盖的安装定位孔、输出轴的轴伸长度与配合公差，到后端出线座的接插件排布，都按照实际装机尺寸完成建模，可直接用于设备布局阶段的干涉校验与安装空间校核。

　　做运动机构设计时，最先要敲定的就是驱动元件的边界尺寸：这款电机采用行业通用的42mm方形法兰安装面，法兰端面上的四个安装孔位呈对角对称分布，孔位间距、沉孔深度都和市面标准42步进电机完全对齐，输出轴为单扁位D型轴，轴径、轴伸长度匹配常用的同步轮、联轴器夹持范围，不需要二次改孔就能直接对接传动件。机身部分的叠片定子外壳做了分层纹理还原，侧面预留的标签粘贴区域平整无凸起，后端引出的接线座采用卧式接插结构，接插件的针脚间距、卡扣位置都如实建模，布线时可以提前规划线束走向，避免装机后出现线材弯折、和相邻机架磕碰的问题。

　　从实际应用场景来看，这类电机大量用在XYZ三轴运动平台的进给驱动、小型机械手的关节回转、自动化送料机构的定距推送工位，依靠开环脉冲控制就能实现可靠的角位移输出，低速运行扭矩充足，不需要额外加装减速箱就能带动同步带、T型丝杆完成直线传动，整机结构紧凑，方形法兰的安装形式适配铝型材机架、钣金安装板的多种固定方式。建模过程中把前后端盖的止口配合、定子铁芯和外壳的包覆关系、转子轴和轴承的装配位置都做了分层拆解表达，工程师在做选型评估时，可以直接调取模型测量安装孔到轴中心的同轴度基准、机身总长度和轴伸的相对位置，提前核对电机和设备内腔的预留间隙，也能以此为基础设计电机固定座、轴端连接件的配套结构，减少后续实物试装时的尺寸错配问题。电机外壳的边角倒角、端盖螺丝的沉头结构、输出轴顶端的倒角细节都完整保留，装配到整机数字样机中时，能真实还原设备的实际外观状态，做运动仿真时也能准确校验轴端连接件在全行程内的运动边界，避免出现运转碰撞。
