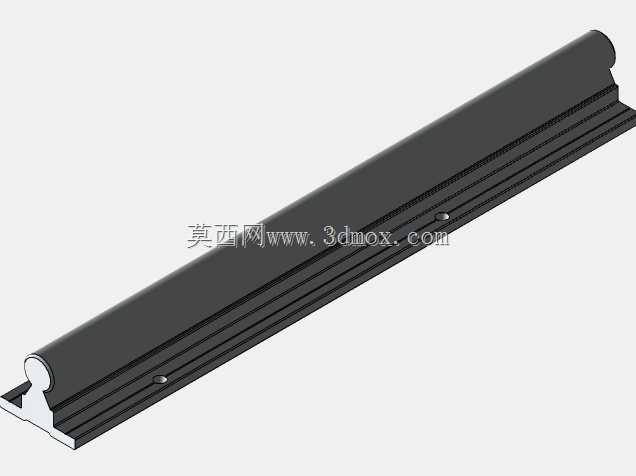

SAC16高度16mm带支撑直线导轨轴

　　该导向支撑轴组件面向轻载直线往复运动场景开发，常见于桌面级自动化送料工位、3D打印运动轴、小型检测设备滑移平台、包装线挡料调节机构以及教学实验台的线性导向单元。整套构件以16mm直径光轴作为核心运动基准，底部集成一体化挤出成型支撑基座，区别于悬空安装的普通光轴，这种全长度贴合支撑的结构从根源上消除了长跨距布置时光轴自身的挠曲变形问题，当滑块沿轴面滑行时，载荷可以通过轴体均匀传递到下方基座，再经由基座底面传导至设备安装框架，即便在1米以上的安装跨度下，轴的径向跳动量也能控制在极小范围，不会出现中段下垂导致滑块卡滞、运行阻力波动的问题。

　　从结构设计逻辑来看，上部圆柱轴面经过高精度加工，圆度与表面粗糙度都满足线性轴承的滑行要求，和开口型箱式直线滑块、滚珠导向衬套配合时，能够实现低摩擦的平滑直线运动。底部支撑基座采用异型截面设计，两侧预留了多条平行T型槽与安装沉孔，这种设计兼顾了两种安装需求：一方面可以直接通过T型槽螺母将整根导轨固定在标准工业铝型材框架的槽面上，不需要额外加工定制安装板，装配时只需要将螺母预置入型材槽内，对齐导轨基座的孔位后锁紧螺栓即可完成定位；另一方面基座侧面的槽位也可以作为行程挡块、限位传感器、拖链固定端的安装基准，用户不需要在轴体上额外钻孔破坏导向面的完整性。

　　选型布置时需要先明确安装边界：该款规格对应SAC16系列，轴的公称直径为16mm，基座总高度匹配16mm支撑高度，整体底面为完全平直的安装贴合面，安装前需要确认设备框架的支撑面平面度，若框架面存在局部凸起或者焊接变形，会导致导轨锁紧后出现弯曲扭曲，直接影响滑块运行顺滑度，因此长段安装时建议每隔200-300mm布置一组锁紧螺栓，螺栓拧紧顺序遵循从中间向两端交替锁紧的原则，避免单侧锁紧带来的内应力。轴的两端可以根据行程需求选配端部限位挡块，防止滑块超程脱出，若用于多轴联动的运动平台，两根平行布置的支撑轴需要调整平行度，误差控制在0.05mm以内，避免滑块运行时出现别劲、磨损加剧的情况。

　　实际工况适配方面，这种带支撑的光轴导轨相比普通滚珠直线导轨成本更低，对粉尘、碎屑的耐受能力更强，在木工裁切设备、轻型物料推送工位这类环境杂质较多的场景下，搭配带密封端盖的塑料衬套滑块，不需要频繁加注润滑脂也能长期稳定运行。构件的基座挤出截面做了多道加强筋设计，在保证整体刚性的前提下尽可能降低了自重，整根构件的重量远低于同规格实心钢制导轨，搬运和装配时单人即可完成对位安装。三维建模过程中完整还原了圆柱轴面与支撑基座的结合特征，基座上的安装孔位、侧面槽道的尺寸都按照实际装配关系绘制，工程师在做设备布局时可以直接将该模型导入装配体，快速校验导轨和周围滑块、驱动同步带、丝杆机构的空间干涉情况，也可以直接基于模型的安装孔位导出工程图，指导框架的开孔与预装作业，省去手动测绘导轨尺寸的重复工作。针对不同的载荷需求，该系列支撑轴还可以和不同内径的直线轴承搭配，16mm轴径对应的额定动载荷可以满足绝大多数轻载自动化工位的承重要求，当竖向布置使用时，也可以作为升降导向轴使用，依托底部支撑基座抵消偏载带来的弯矩，避免轴体受侧向力发生弯曲。
