便携折叠枪套夹持支架结构设计

　　这套夹持支架的三维结构，最初是围绕便携枪械的随身收纳、快速取用场景做的适配设计，日常勤务、户外携行、车载固定这类场景里，使用者既需要枪械能被稳妥限位，避免行进过程中出现晃动、磕碰、意外滑脱，又要保证需要取用时能单手快速解锁，不会被冗余结构卡滞。整个主体采用上下对合的夹壳式构型，上壳和下壳通过侧边的多段铰接轴串联，铰接位置做了三段式的卷边铰链结构，不是常见的单根通轴穿装，而是在壳身侧边直接一体成型出交错的铰接耳，每一组铰接耳都对应配装独立的短销轴，这种设计的好处是壳身开合过程中受力会分散到三个铰接点位，长期反复开合也不会出现单轴应力集中断裂的问题，同时铰接耳和壳身是一体化的曲面过渡，没有额外拼接的接缝，携行时不会勾挂衣物或者装具织带。

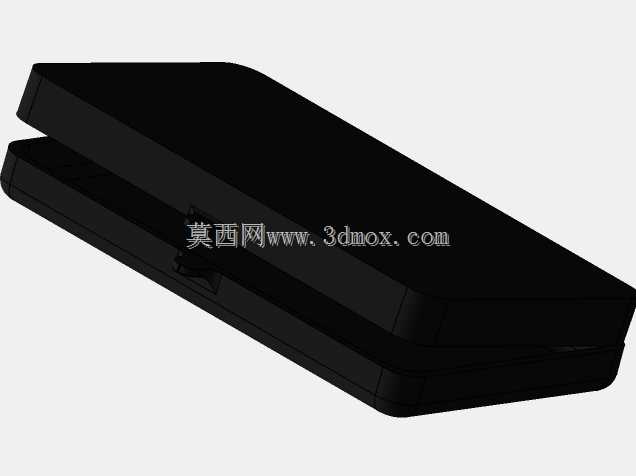

　　从安装边界来看，整个支架的夹持开口是朝下延伸的楔形夹口，夹口内腔做了渐进收窄的斜面，不需要额外打孔或者粘接固定，直接夹持在腰带、战术背心MOLLE织带、车载中控台边缘、背包肩带这类厚度在2到6毫米的带状支撑结构上就能靠自身预紧力固定。夹壳的内腔轮廓完全贴合对应紧凑型手枪的外形，握把、套筒、扳机护圈的位置都做了对应的避让凹槽，枪械放入之后，壳体内侧的限位筋会刚好卡在套筒的防滑槽位置，既不会刮擦枪械表面的涂层，又能限制枪械在壳体内前后窜动。开合角度上，铰接结构允许上壳向上翻开最大110度，翻开到最大角度时会被铰接耳的限位台阶挡住，不会出现过度翻转导致铰接脱位的情况，闭合状态下上下壳的合模面贴合间隙控制在0.3毫米以内，日常淋雨、扬尘的环境下，泥沙、雨水很难直接灌入内腔接触枪械表面。

　　设计过程中最先敲定的是夹持力的匹配区间，预紧力太小的话，跑动、俯身动作时支架会连带枪械一起从织带上滑脱，预紧力太大又会导致插装、取下支架的时候需要用很大的力气，甚至单手无法操作。最终夹口的内侧壁做了细微的防滑齿纹，齿纹的深度只有0.2毫米，不会在织带或者腰带表面留下压痕，同时靠楔形斜面的自锁特性，当枪械和支架自身的重量向下作用时，夹口会受到向下的分力自动收窄，越拉夹得越紧，只有人为把支架向上抬起的时候，夹口才会顺势松开，这个自锁逻辑完全不需要额外的锁扣零件，减少了活动件的数量，也降低了泥沙进入锁具导致卡滞的概率。

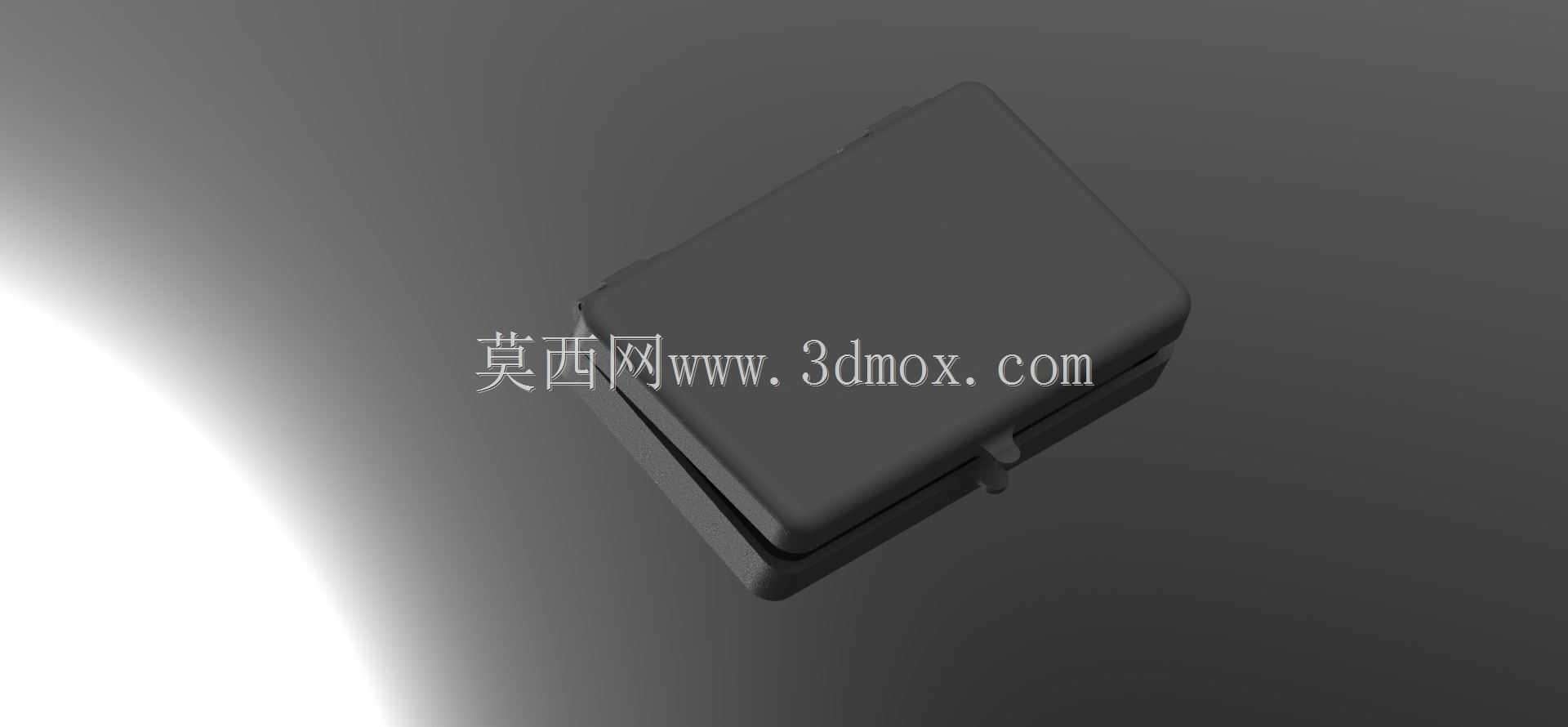

　　外形上整个支架没有突出的棱角，所有外边缘都做了R3以上的圆角过渡，表面是哑光的粗纹理质感，既不会在强光下反光暴露位置，手持携行的时候也不会因为棱角硌到身体。尺寸方面，闭合状态下整体长度适配紧凑型手枪的套筒长度，宽度比枪械握把宽出8毫米左右，留出壳体的壁厚和加强筋空间，厚度方向控制在35毫米以内，穿在腰带上不会明显凸出，隐蔽携行时不会轻易从外衣轮廓下显形。铰接位置的销轴两端做了铆压封边，销轴不会在使用过程中从铰接耳里滑出，不需要额外加装卡簧或者螺丝固定，装配的时候只需要把上下壳的铰接耳对齐，把三根短销轴依次压入对应孔位就完成整组支架的装配，没有多余的紧固件，后续维护的时候如果需要更换壳体，只需要把销轴冲出来就能拆分上下壳，零件互换性很强。

　　针对不同的使用场景，这个支架的结构还预留了拓展空间，夹壳的侧面预留了两个小的安装孔位，可以按需加装背夹、挂绳扣或者战术灯的固定座，不需要修改主体壳身的模具。内腔的避让尺寸也做了冗余设计，同系列尺寸接近的不同型号紧凑型手枪，只要套筒长度、握把宽度的差值在5毫米以内，都可以直接放入这个支架使用，不需要单独开模做适配，通用性表现更好。日常使用中，即使支架被意外挤压，壳身的薄壁结构会产生微量的弹性形变，外力消失之后就能回弹复位，不会出现永久变形导致壳体无法闭合的问题，铰接位置的间隙也做了微调，低温环境下塑料壳体出现轻微收缩的时候，铰接转动依然顺畅，不会出现冻住无法开合的情况。
