桌面平板可调支撑托架结构设计

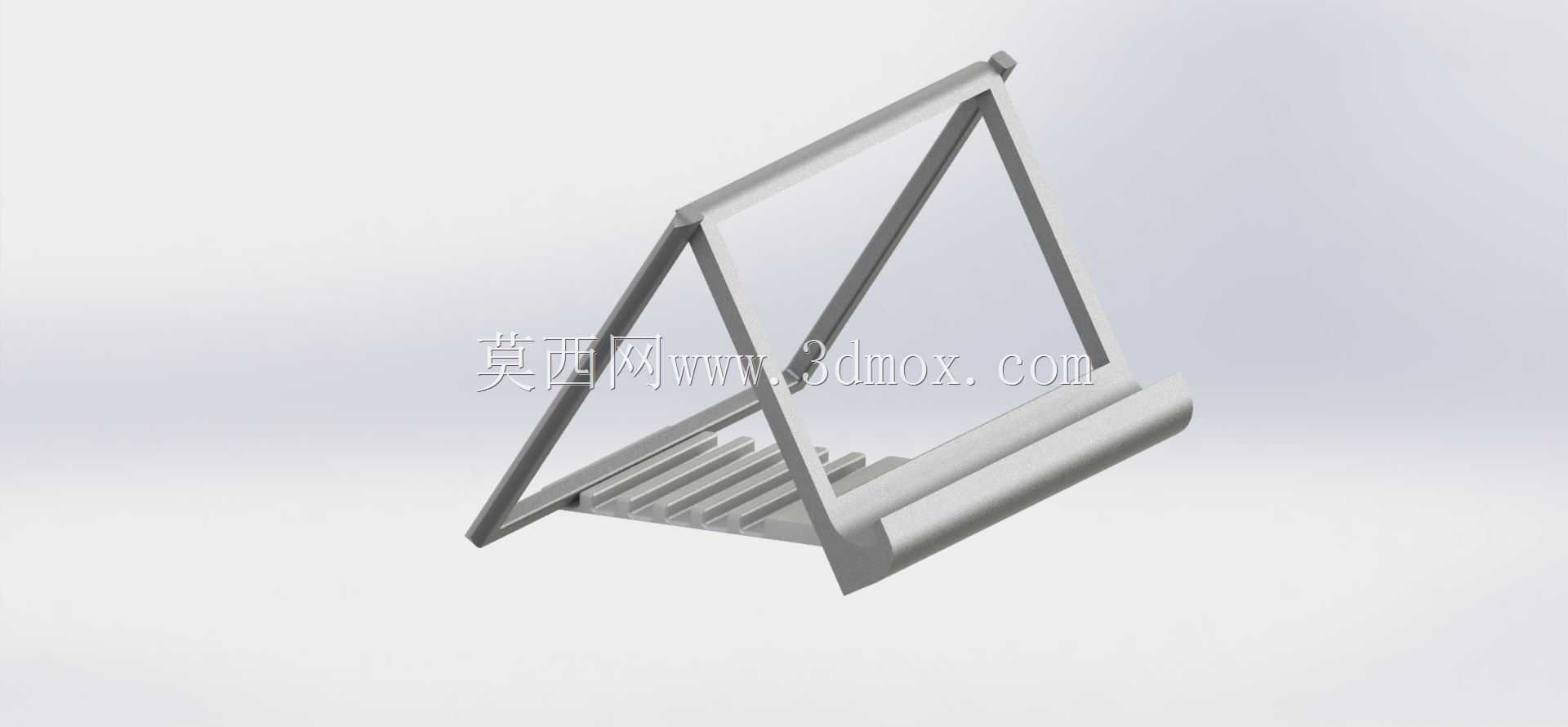

　　这套托架结构面向日常桌面使用场景，主要解决平板电脑在观看视频、在线会议、图纸查阅、工位展示时的直立支撑问题。整体采用一体式框架加横向挡条的布置方式，底部承托面负责承接设备下缘，后侧立边限制平板向后倾倒，前端多道平行挡条形成不同卡位，使用者可根据设备厚度、观看角度和桌面空间选择合适的支撑位置。

　　从实际用途看，该结构并不依赖复杂转轴或金属弹性件，而是通过挡条与底座之间的几何关系完成角度保持。平板斜靠在后侧支撑边上时，设备重力会沿斜面向下传递，底部被挡条阻挡后形成稳定的受力闭环。多挡条设计让同一托架能够适配不同厚度的平板、带保护壳的设备以及部分大屏手机，挡条间距经过简化处理，既保证卡位差异明显，又避免槽位过密造成清理困难。

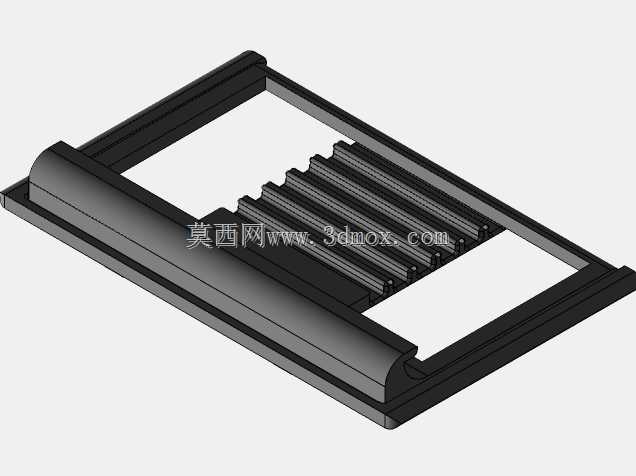

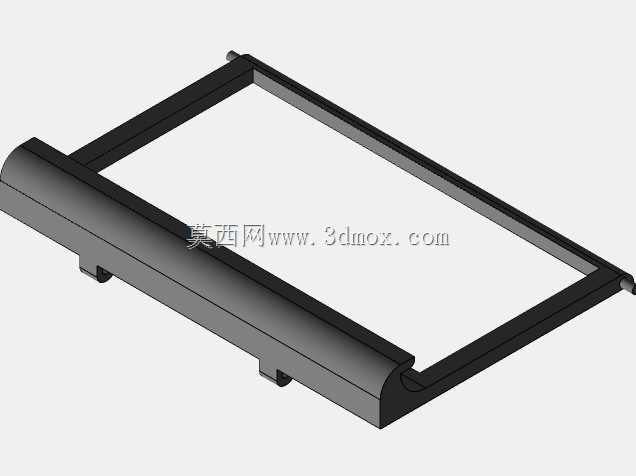

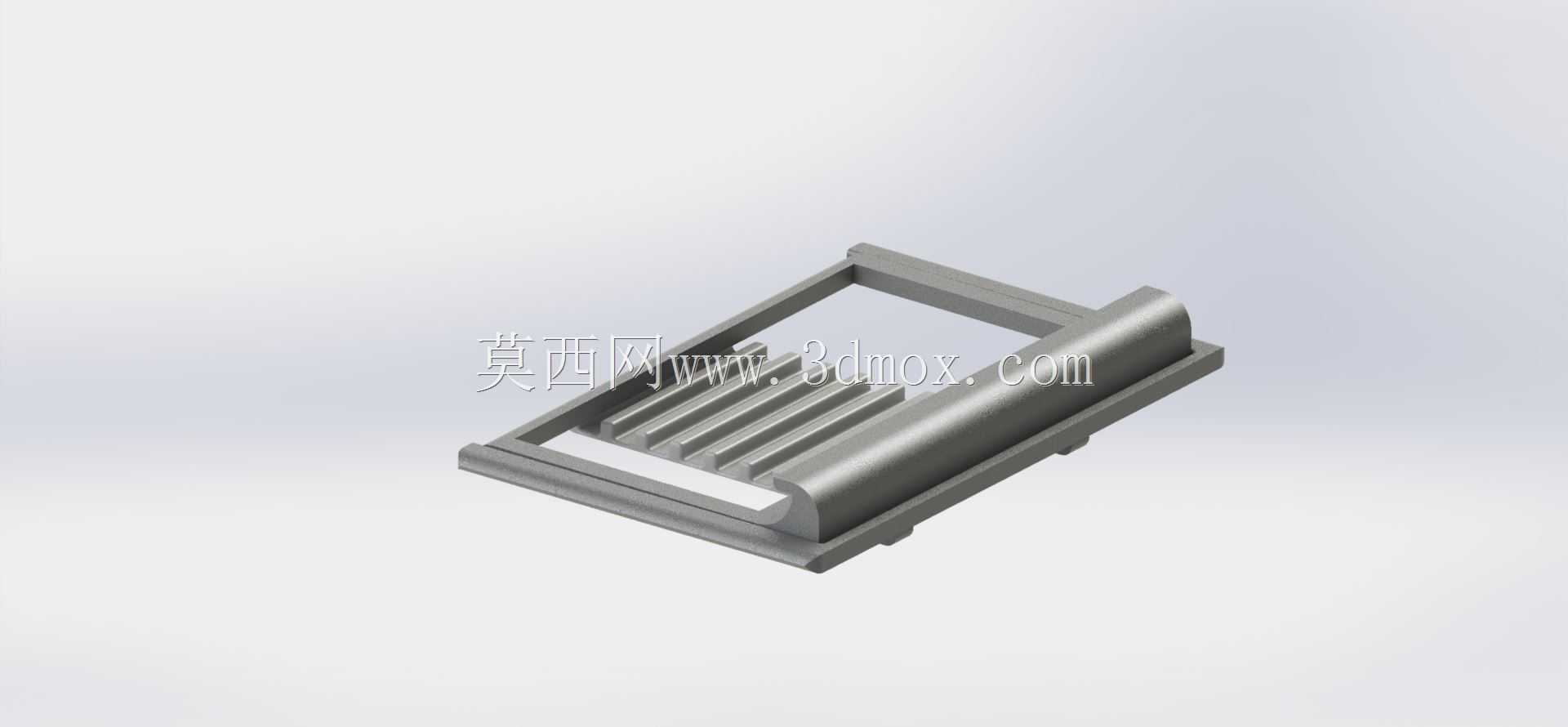

　　外形上，托架主体为扁平矩形框架，四周设置连续边框，中间保留较大镂空区域。镂空并非单纯减重：在3D打印制造时，它可以减少材料堆积，降低打印翘曲风险；在使用时，平板背部不会完全贴死在实体面上，空气可自然流通，有利于设备散热；同时镂空区域也方便手指穿入拿取，移动托架时不必从底部整体抠起。后侧圆柱形卷边是该结构中较有辨识度的部分，它将立边顶端做成圆滑过渡，避免平板背面或保护壳被尖锐棱边压伤，也提高了后支撑边的截面刚度。

　　安装边界方面，该托架不需要打孔、胶粘或额外紧固件，直接放置在平整桌面即可工作。底座外轮廓决定了所需桌面占用面积，设计时应保证底座前后宽度足够，使平板斜放后的重心投影落在支撑面内；若设备尺寸较大或观看角度过陡，需要重点复核底座前缘与后支撑点之间的距离，防止后翻。底部可增加浅胶垫或防滑纹理，用于减少硬质桌面滑动，但在数模结构中，主体承力路径仍由塑料框架承担。

　　建模时可将底座、后立边、挡条和侧边框作为一个整体零件处理，适合采用熔融沉积成型方式打印。壁厚需要结合打印喷嘴直径和材料收缩特性设定，承力集中的挡条根部应保留圆角，避免设备反复取放后产生应力发白。挡条高度不宜过低，否则平板下缘容易在振动或触碰时滑脱；也不宜过高，否则会遮挡屏幕下方区域或影响按键操作。后侧圆柱边与平板接触位置可按线接触理解，实际装配中若配合保护壳，接触会变成小面积面接触，摩擦稳定性更好。

　　结构设计思路偏向低成本、易制造和易维护。没有单独弹簧、卡扣和销轴，意味着装配工序少、失效点集中在打印件本身；若某个挡条磨损，可通过调整打印填充密度或更换材料改善。对于工位展示、教学演示、床头观看等轻载场景，这种开放式托架比多关节支架更易清洁，也不存在转轴松动后角度下垂的问题。工程人员在改型时，可沿底座宽度方向扩展，以适配更大尺寸平板；也可调整挡条数量和间距，形成面向手机、电子书、平板的系列化支撑方案。
