城市道路环卫清扫作业车结构设计

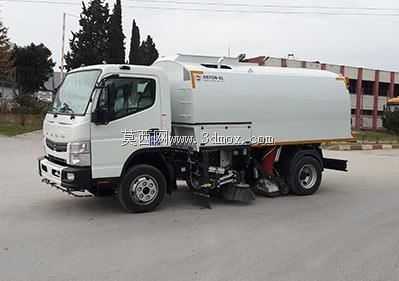

　　城市主干道、辅路、背街小巷以及工业园区内部道路的日常保洁作业，长期依赖人工清扫不仅效率偏低，在车流密集路段作业还存在较高的安全隐患，这款道路清扫作业装备的三维结构设计，正是围绕市政环卫、厂区物业、交通运维等场景的实际作业需求展开。整套装备以成熟卡车底盘作为承载基础，在底盘车架上方集成垃圾收纳箱体、动力输出单元、清扫执行机构、喷淋降尘管路以及液压驱动组件，各模块的安装点位完全贴合原车底盘的预留安装孔位与载荷分布边界，不需要对底盘纵梁做破坏性改装，后续维保更换配件时也可以直接沿用通用卡车的维保工位与举升设备。

　　从实际作业逻辑来看，车辆低速行进过程中，车身前部下方布置的盘式扫刷会先将路缘石附近、车道边缘散落的落叶、砂石、塑料碎屑向车身中部聚拢，扫刷的接地压力通过弹簧连杆机构自适应调节，遇到路面凸起井盖、减速带时刷盘可以自动抬升避让，避免硬接触造成刷丝弯折或者支架变形。车身中部的负压吸口正对聚拢后的垃圾区域，离心风机产生的高速气流在吸口处形成负压，将混合了细小粉尘的杂物送入后方垃圾箱内，箱体内部设置的挡尘滤网与沉降隔板可以避免轻质纸屑、粉尘随气流从出风口溢出，减少二次扬尘。针对干燥路面扬尘较大的问题，整套设备在扫刷侧方、吸口周边都布置了喷淋喷嘴，管路连接车载储水箱，通过管路中的控制阀门调节各支路的喷水量，砂石多的路段适当加大喷淋量，潮湿阴雨路段可以关闭喷淋避免路面积水，水箱的液位接口、水泵安装位都在三维结构中做了预留，后期加装液位传感器、自动控水阀不需要重新打孔走管。

　　结构设计阶段首先要核对的就是整车的外形边界：整车宽度要符合城市道路通行的限宽要求，扫刷处于外摆作业状态时，最外侧刷缘距离车身主体的伸出量控制在可覆盖路缘缝隙的范围内，作业结束后扫刷可以向内翻转收回，收回后的整车宽度和普通货运卡车保持一致，转场行驶、通过收费站或者狭窄小区通道时不会发生刮蹭。垃圾箱采用后倾翻卸料结构，箱体尾部设置密封锁紧铰链，举升卸料时通过多级液压油缸推动箱体绕后支点翻转，箱体内壁的光滑曲面设计可以避免湿黏的泥土、落叶挂壁，不需要人工进入箱体清理。动力传递路径上，底盘发动机的动力通过取力器输出，一路经过齿轮减速机构驱动离心风机运转，另一路连接液压泵为扫刷旋转、油缸举升、吸口升降提供液压动力，各个传动节点的轴承座、连接法兰的安装同轴度在三维装配阶段就做了干涉校验，避免实际装配时出现轴系偏心、运转震动偏大的问题。

　　考虑到环卫作业多在凌晨、夜间车流较少的时段开展，车身框架的预留位置可以加装警示灯、反光标识安装支架，驾驶室内部的操控面板点位也提前做了布局，驾驶员在车内就可以独立控制左右扫刷的启停、吸口升降、喷淋开关以及卸料动作，不需要额外配备地面作业人员。底盘下方的各个悬挂支架、防护挡板都做了离地间隙校核，车辆经过坑洼路面、上下路沿石时，最低位置的吸口护板、扫刷支架都不会和地面发生磕碰，管路走线全部沿车架纵梁内侧排布，用管卡固定，避免行驶过程中管路甩动、被路面飞溅的碎石击打破损。整套结构在建模时把所有外购标准件、通用卡车配件的尺寸都按实际选型录入，装配完成后可以直接导出工程图用于生产下料，也可以提前模拟作业动作、验证各个运动部件的行程是否存在干涉，大幅减少后续样机试制阶段的修改工作量。
