车载式曲臂高空作业平台结构设计

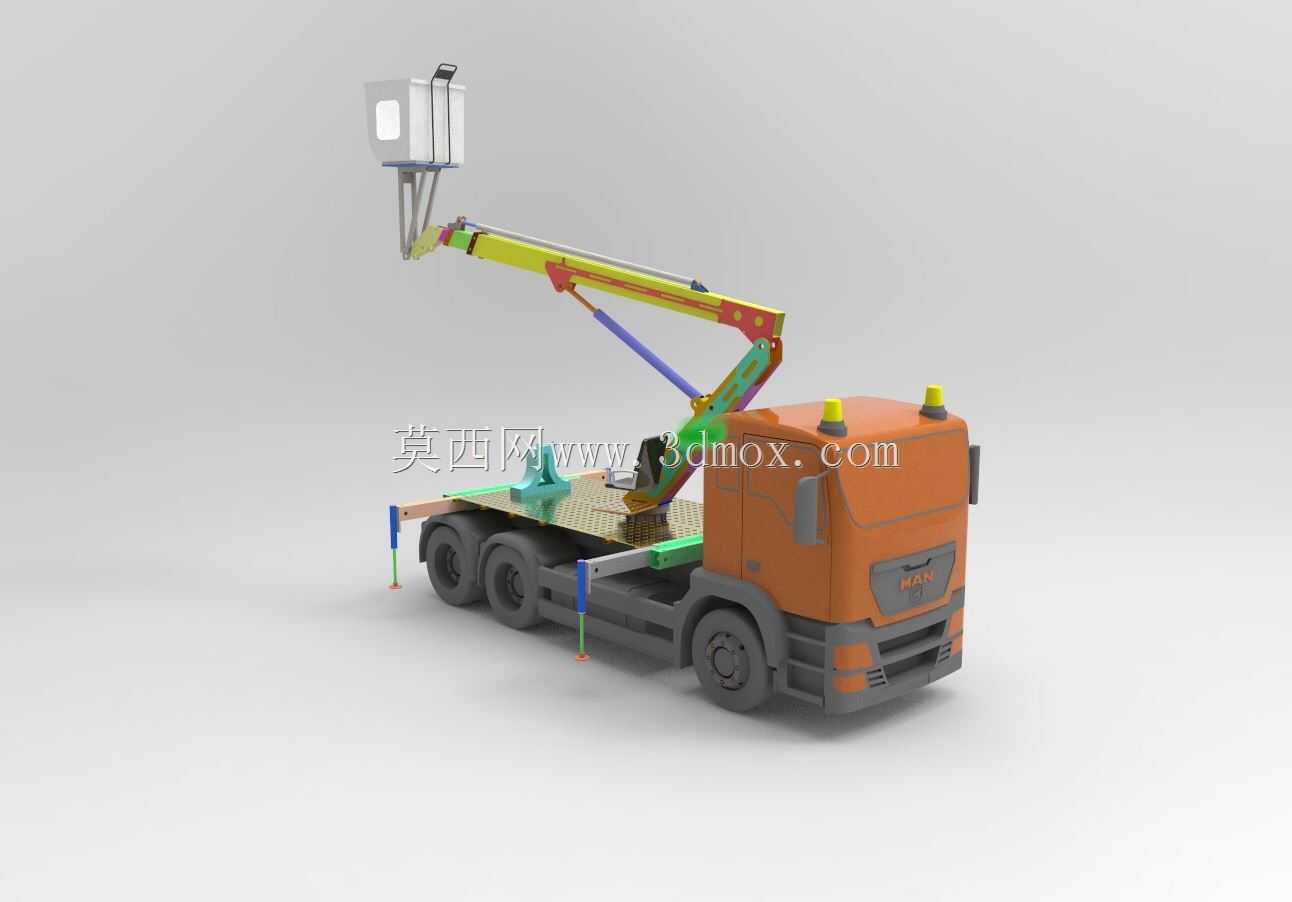

　　这款车载曲臂高空作业设备的三维结构，完整还原了市政运维、场馆检修场景下常用的高空作业载具的核心构造，建模过程中优先还原了实际作业时的受力传递路径，没有做多余的外观美化，所有结构件的装配关系都对应实车的安装逻辑。从底盘部分来看，采用三轴载货底盘作为承载基础，底盘两侧预留了液压支腿的安装位，支腿采用垂直伸缩加横向延展的复合结构，作业时可向外伸出扩大支撑跨度，支腿底部的支撑盘做了防滑结构设计，能在硬化铺装路面、平整非铺装路面提供稳定支撑，避免作业时侧翻，支腿的伸缩行程预留了足够的调节量，可适应±150mm以内的地面高度差，满足不同作业场地的调平需求。上装的曲臂结构采用多段铰接设计，主臂、副臂、小臂之间通过铰接轴连接，

　　每段臂架内部预留了液压管路、控制线缆的走线空间，臂架的截面采用箱型焊接结构，在保证抗弯抗扭强度的同时尽可能降低自重，臂架表面的色彩区分对应了实车的安全警示涂装要求，不同臂段的铰接位置都设置了限位结构，避免臂架伸展时超出安全角度范围，末端的作业斗采用轻量化框架结构，斗体边缘设置了工具挂点、安全绳挂环，额定承载能力对应单人作业加随身工具的载荷需求，作业斗与小臂的连接位置设置了调平机构，可在臂架变幅、回转过程中始终保持斗体水平，防止作业人员、工具滑落。转台部分安装在底盘后部的承载基座上，可实现360度连续回转，转台内部集成了臂架变幅油缸、回转驱动机构、液压阀组的安装位，转台与底盘的连接位置做了加强筋结构，分散臂架满载作业时的集中载荷，

　　驾驶室顶部安装了两个警示灯，作业时可闪烁提醒周边人员避让。建模时对所有运动副的活动范围做了约束验证，曲臂最大伸展高度对应常规市政路灯检修、外墙广告牌安装、场馆外立面维护的作业高度需求，整车的外形尺寸满足城市道路通行的限高、限宽要求，非作业状态下臂架折叠收放在货台位置，不会超出车身外廓，转台的回转半径在支腿展开的支撑范围内，不会出现作业时重心超出支撑边界的情况。液压支腿的控制阀组设置在车身侧部，作业人员可在地面完成支腿的伸展、调平操作，不需要登高操作，降低作业准备阶段的安全风险，臂架的操控接口设置在作业斗内部以及转台侧部，可实现地面操作、斗内操作两种模式切换，应对不同的作业场景需求。底盘的车轮、悬架结构都按照实车的参数还原，

　　行驶状态下的通过性符合城市道路、城郊非铺装路面的通行要求，上装与底盘的连接采用副梁结构，通过U型螺栓与底盘大梁固定，不需要对底盘原有结构做破坏性改装，符合专用车上装的改装规范，货台位置预留了液压油箱、燃油箱、工具箱的安装空间，可收纳作业所需的配件、安全防护用具，臂架折叠后与驾驶室之间预留了足够的安全间隙，车辆行驶过程中臂架不会与驾驶室发生磕碰。整个结构的建模过程中，对每个铰接点的配合间隙都做了合理预留，对应实际加工装配时的公差要求，没有出现过约束或者干涉的情况，臂架的每段长度配比经过反复调整，在保证最大作业高度的同时，尽可能缩小作业时的最小作业半径，可在狭窄的街巷、场馆内部空间完成高空作业，相比直臂结构的高空作业车，曲臂结构的越障能力更强，可绕过障碍物到达作业位置，适合在有管线、广告牌遮挡的城市运维场景使用。
