四轴重载低平板半挂运输拖车

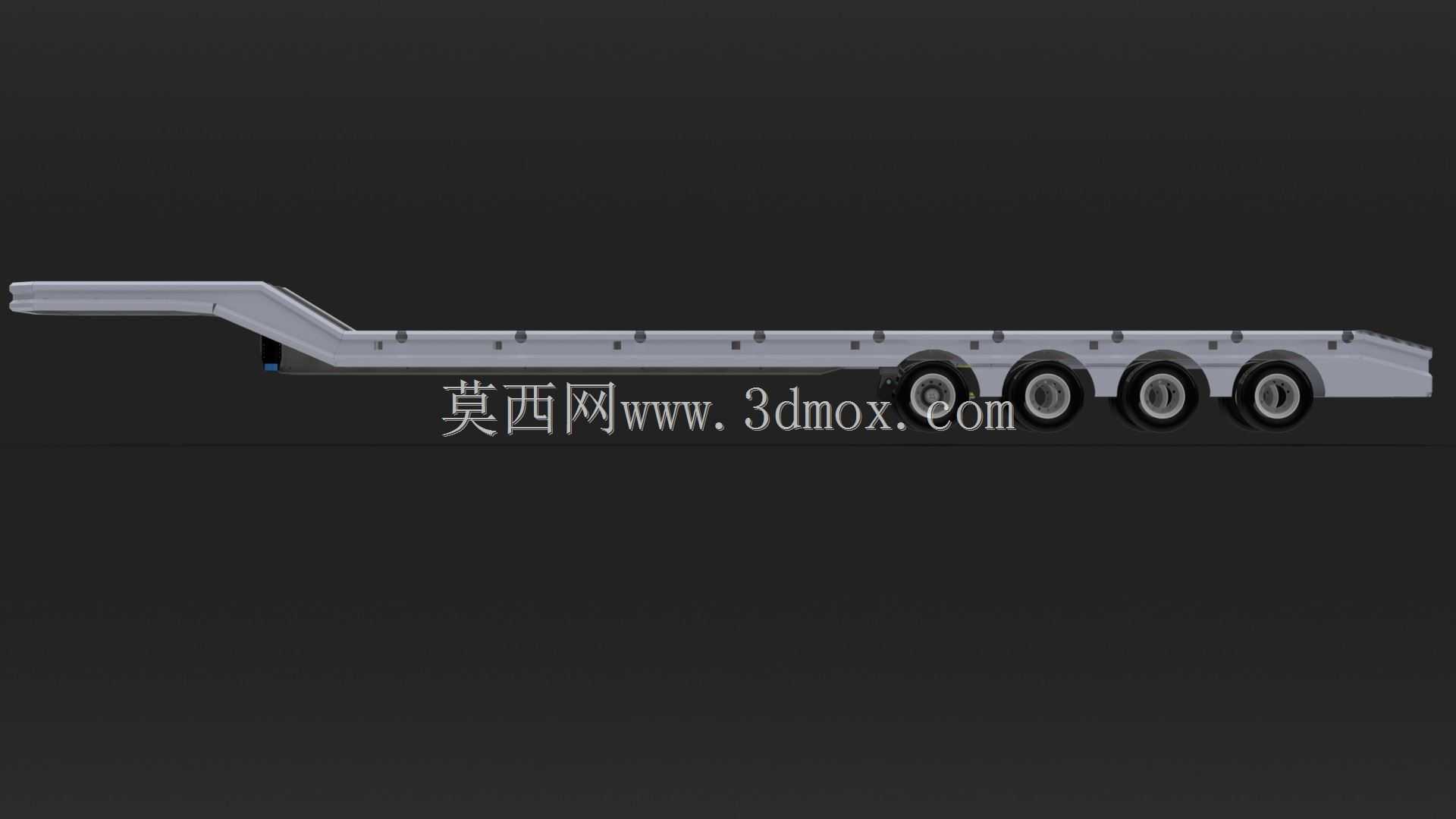

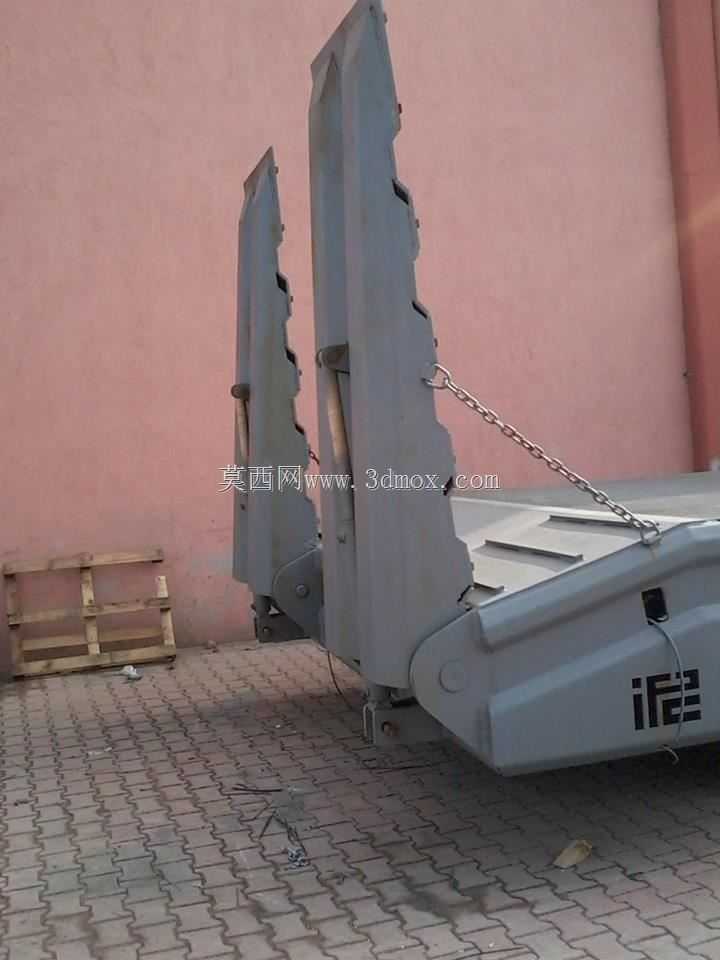

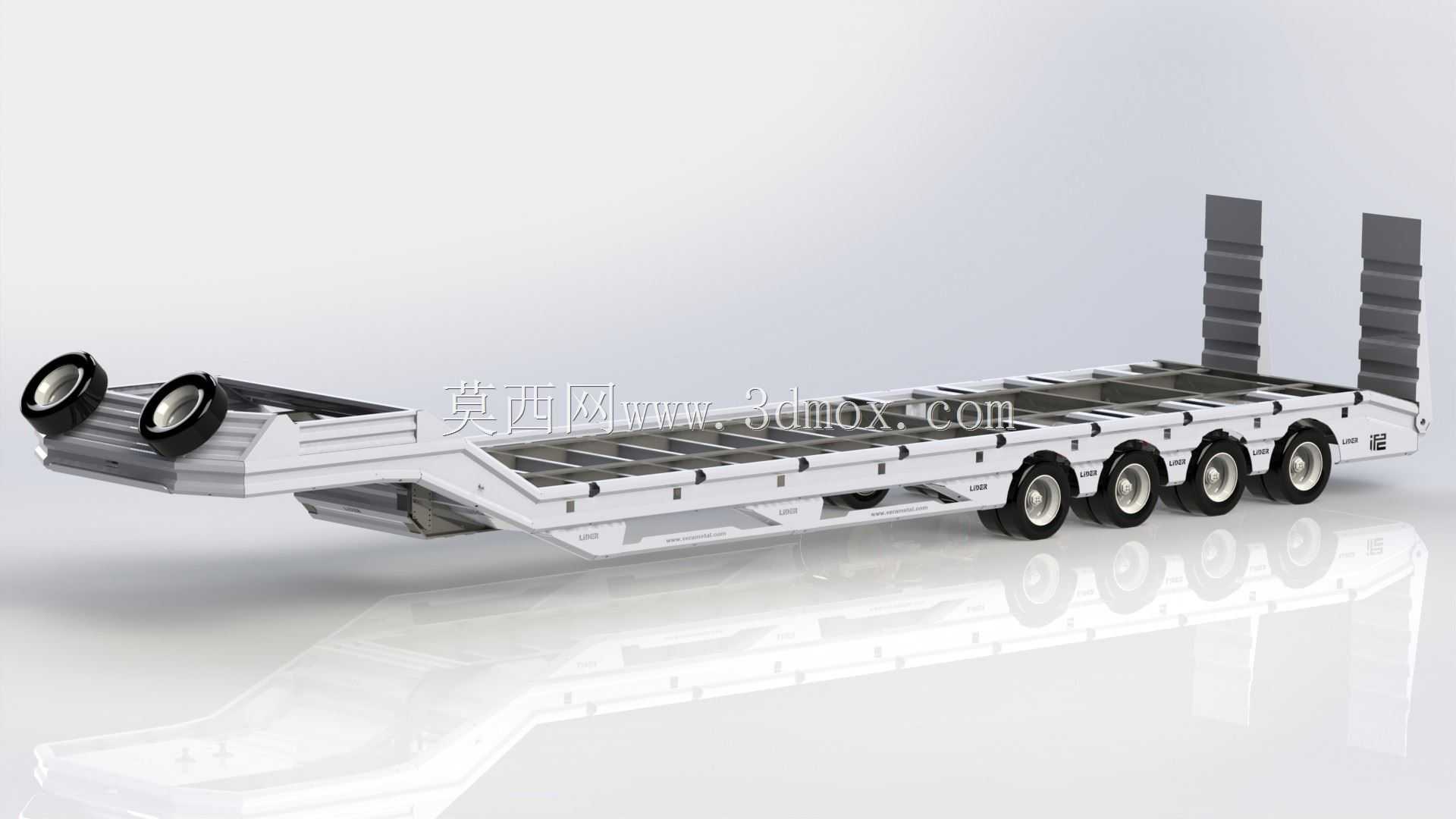

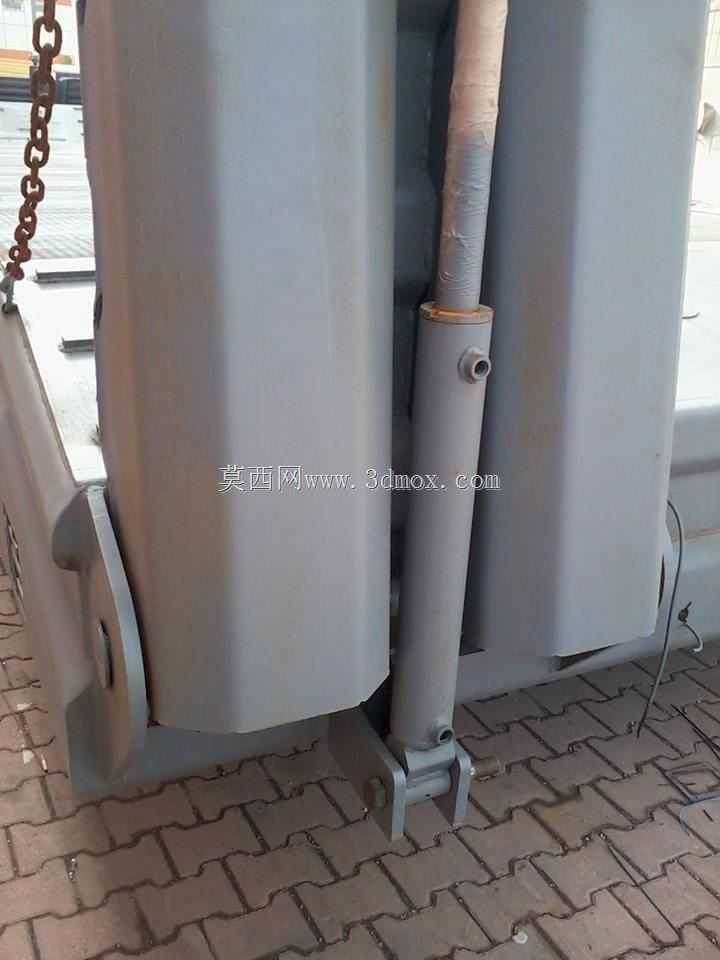

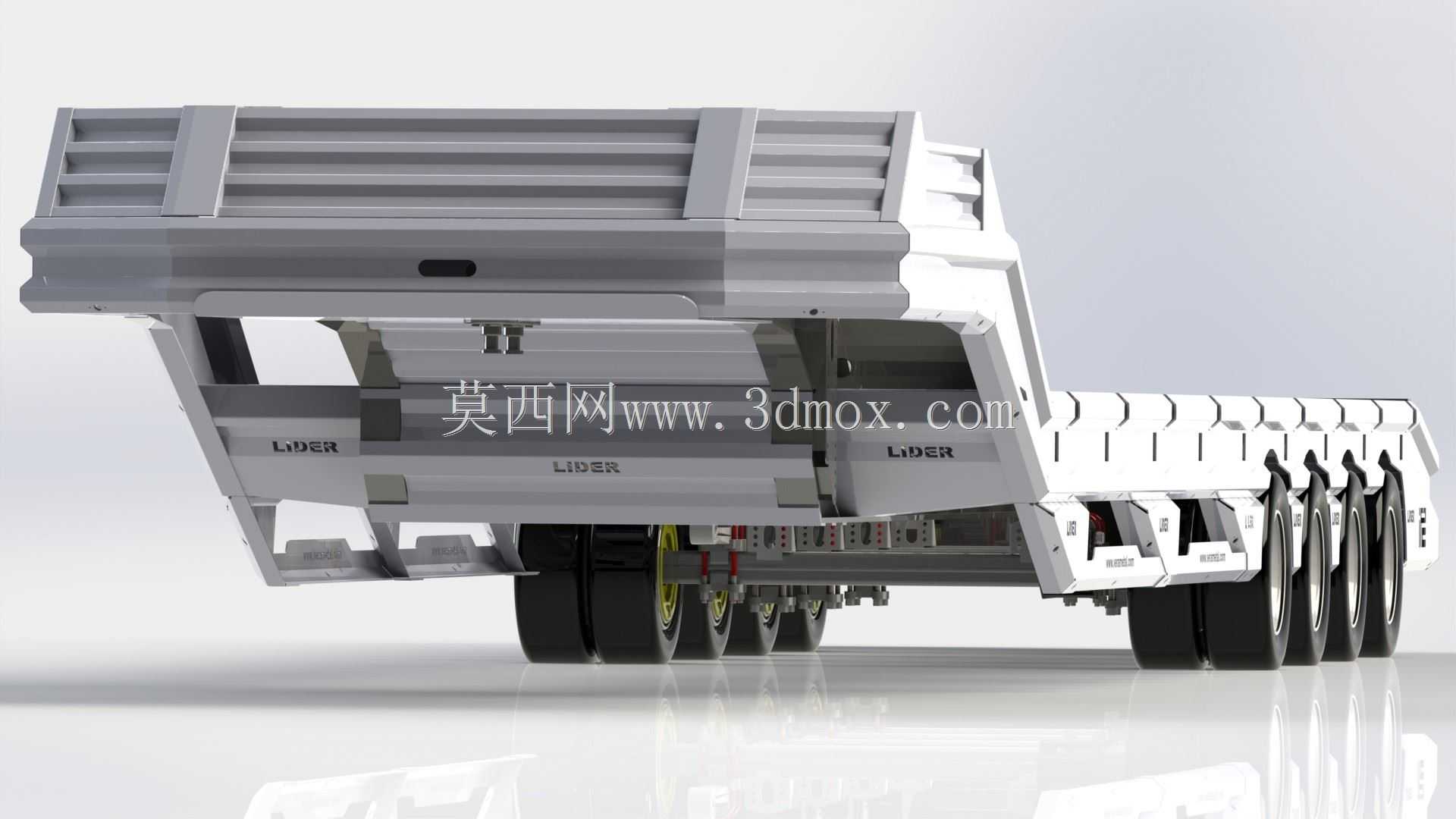

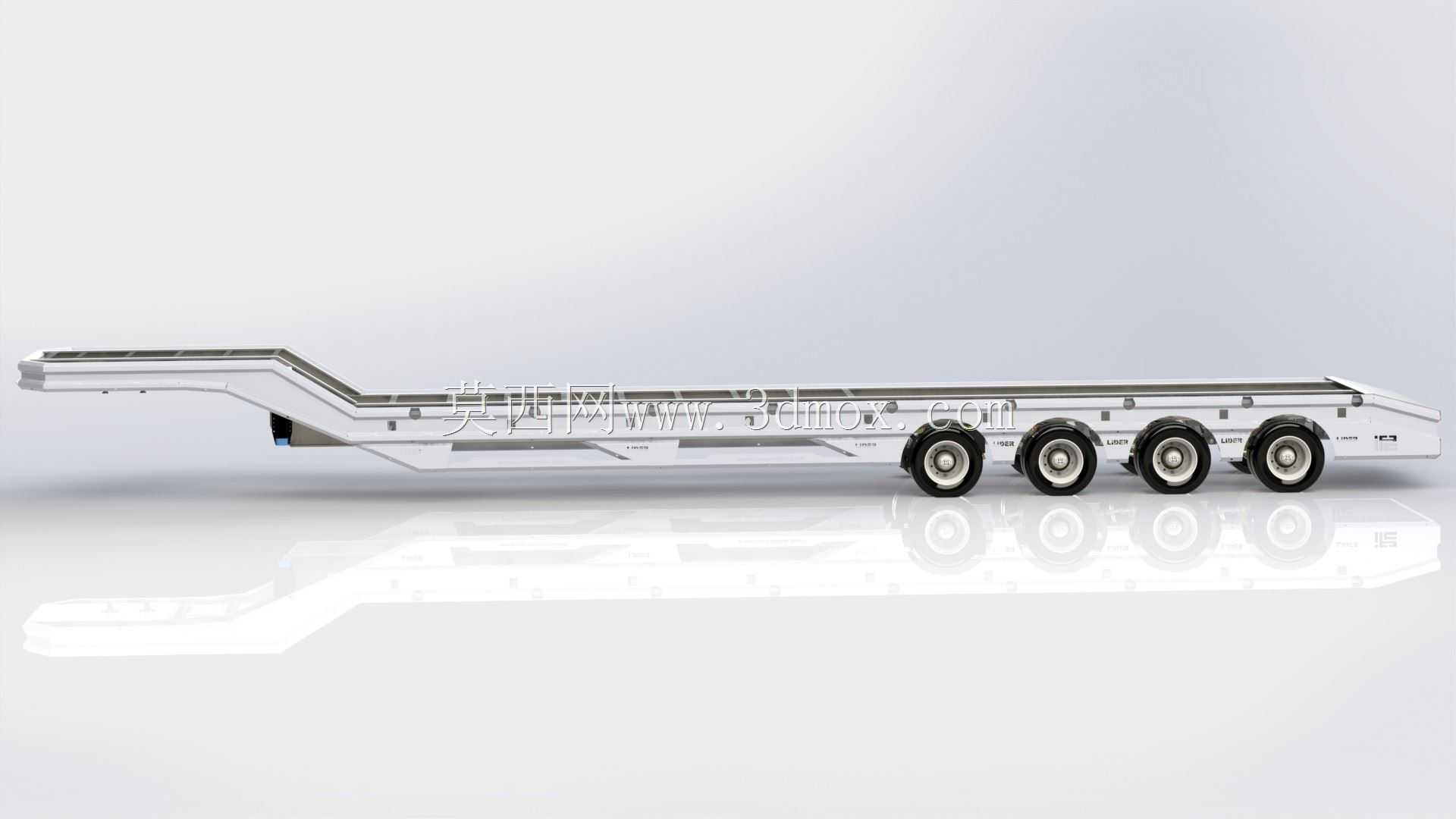

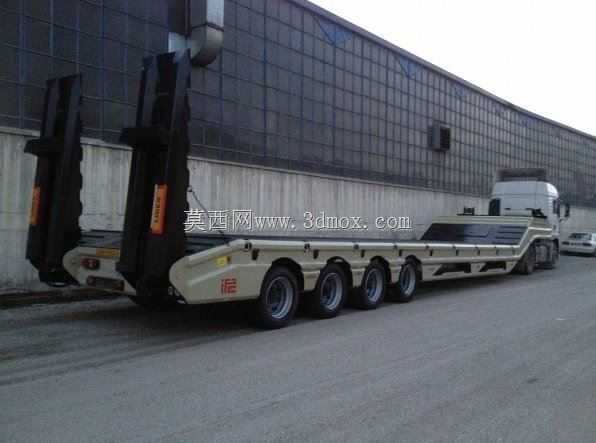

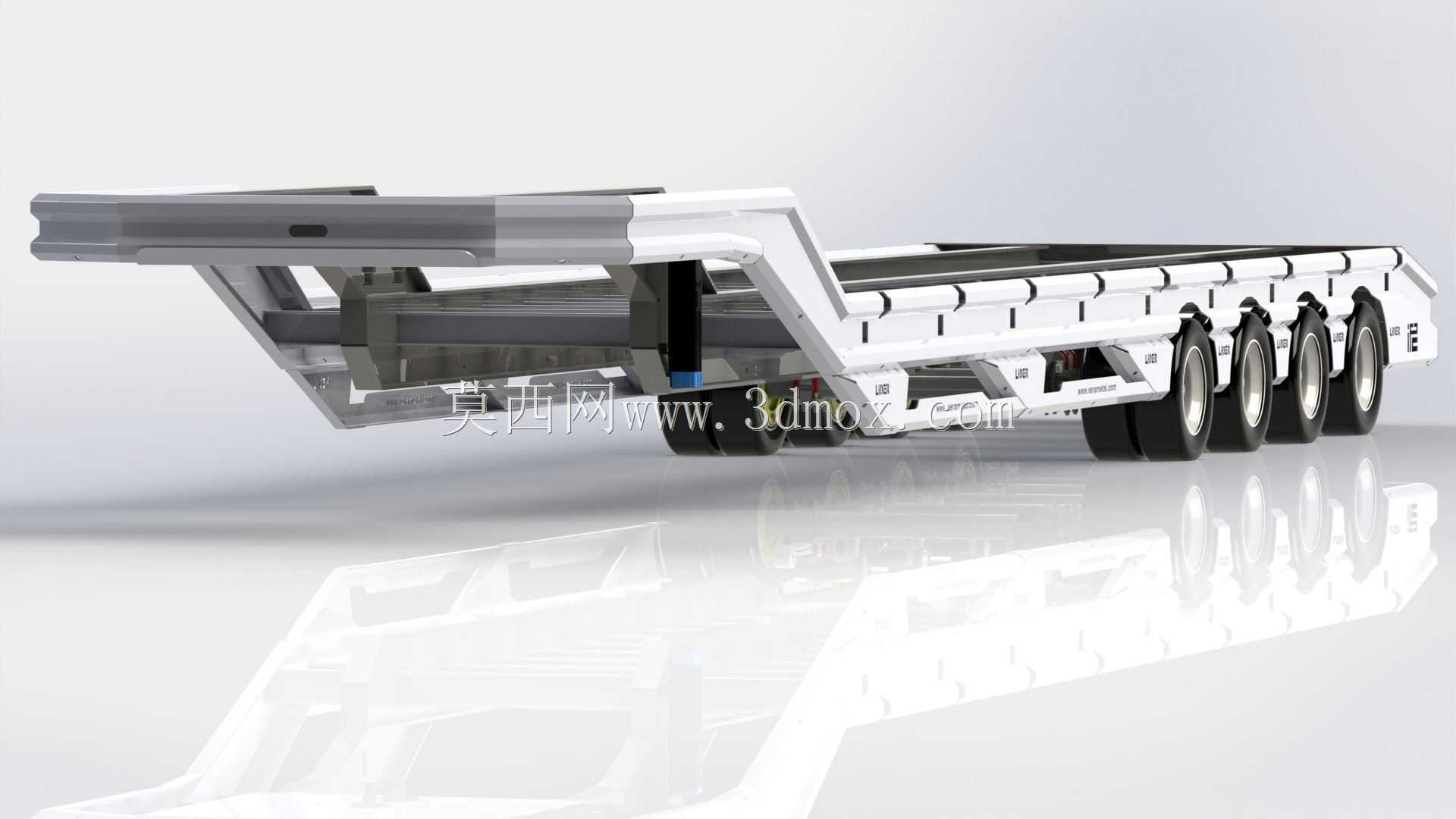

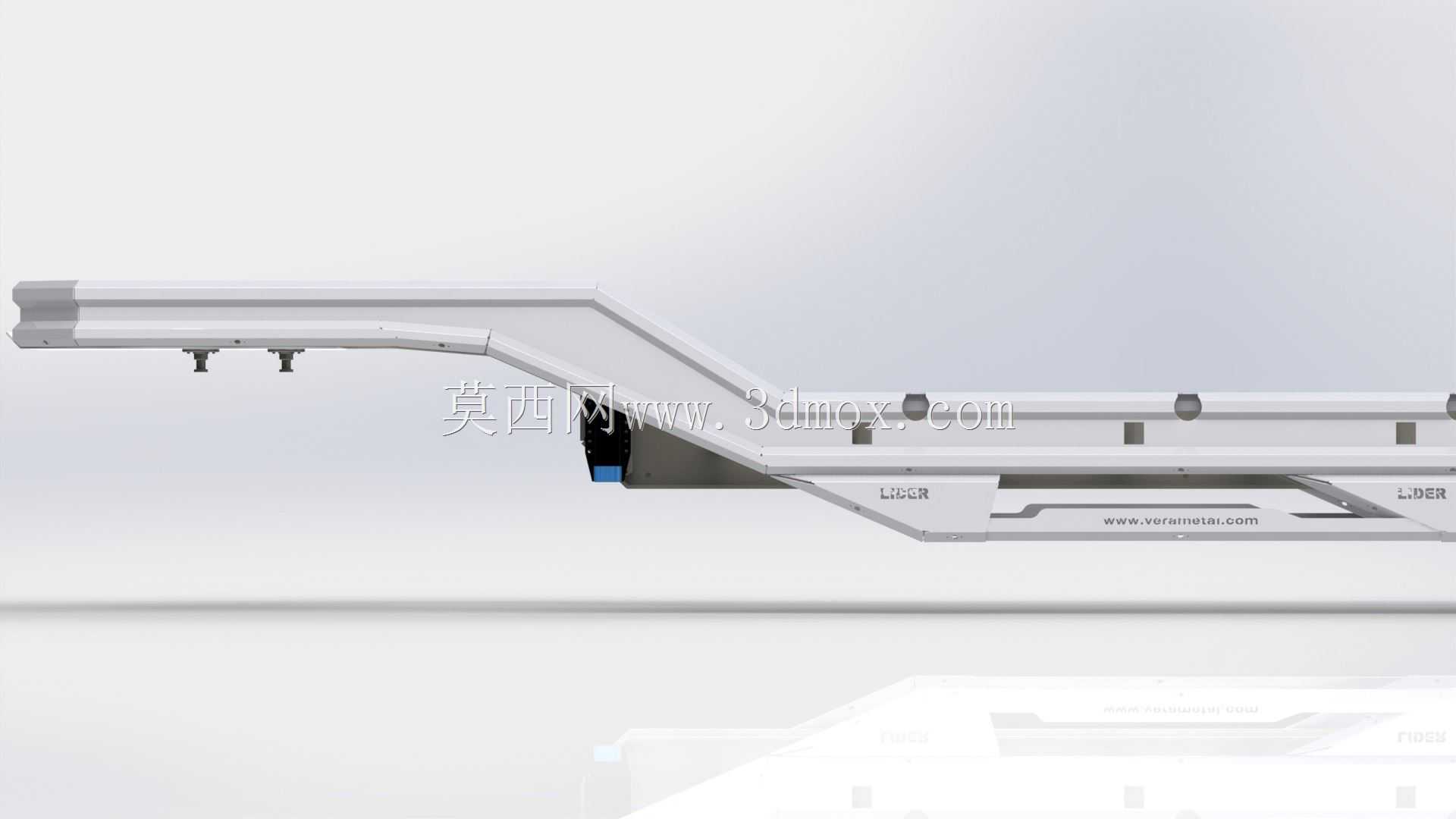

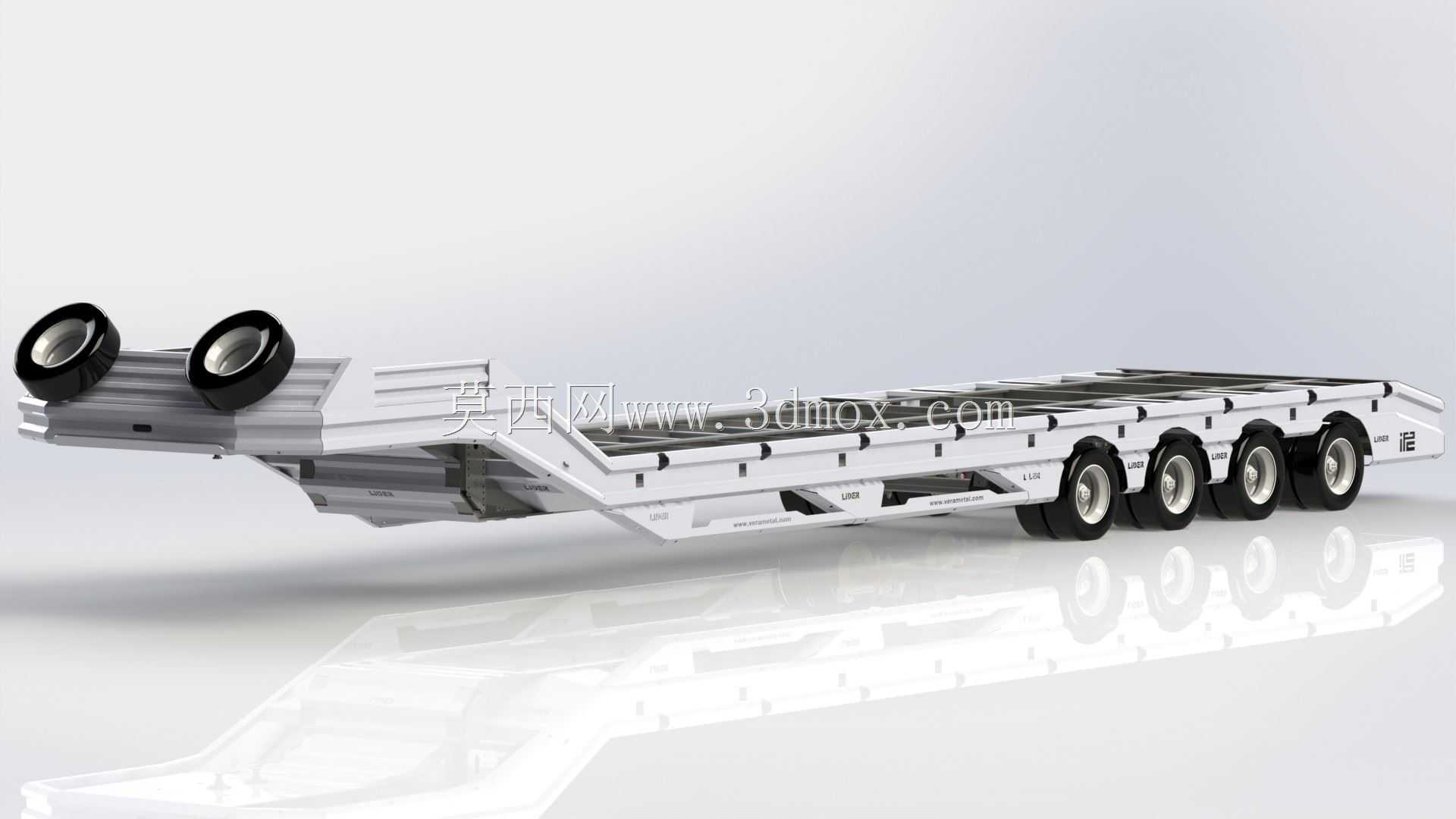

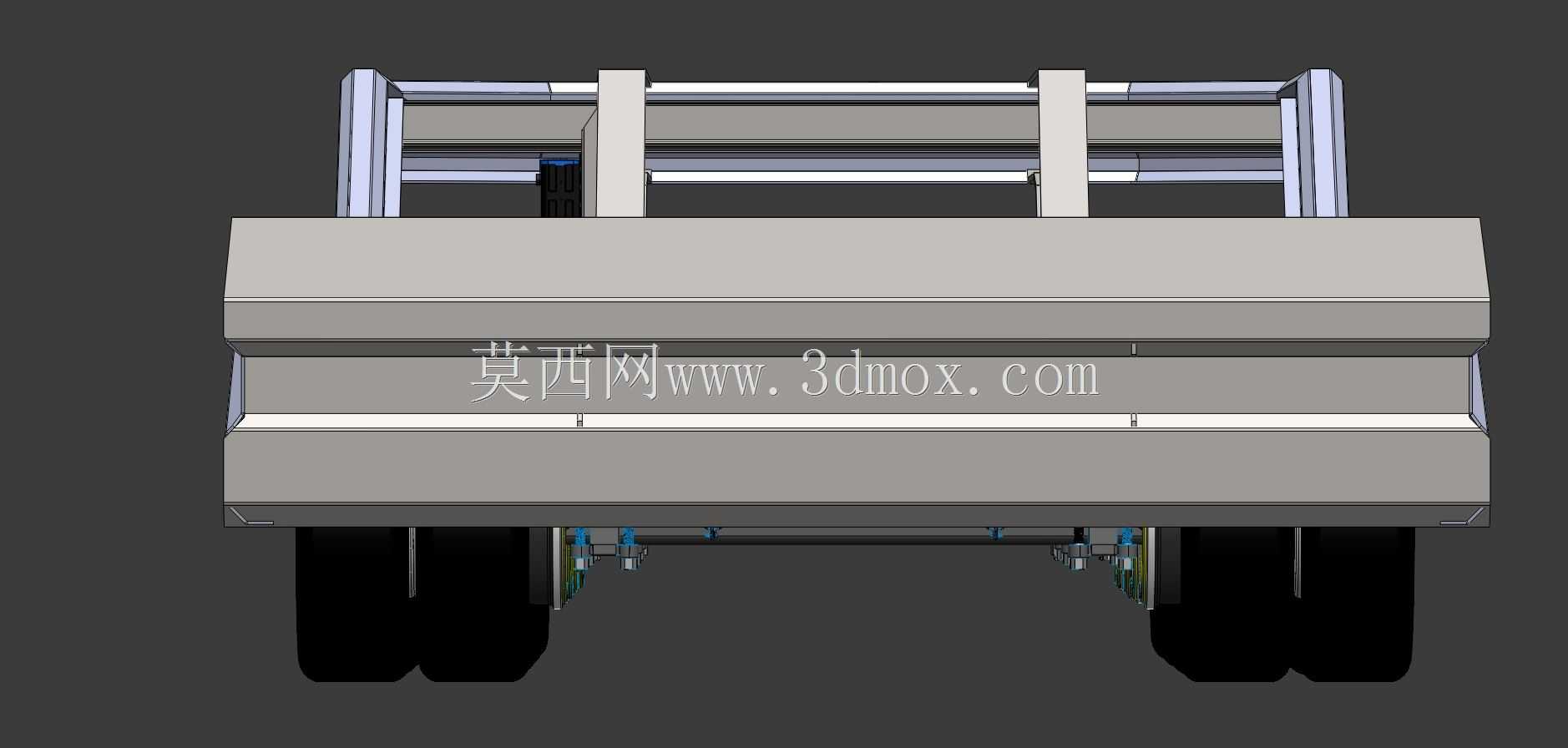

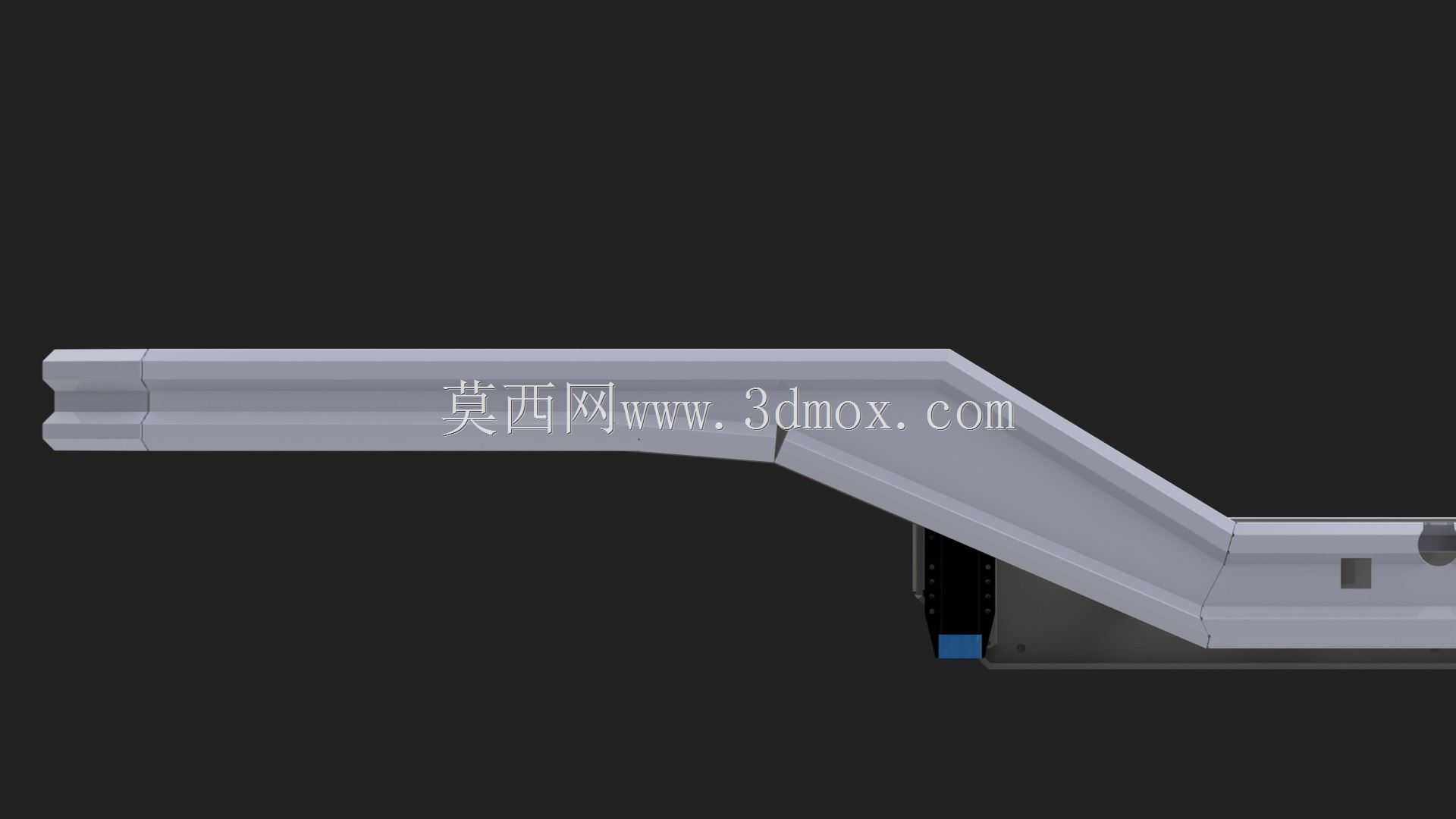

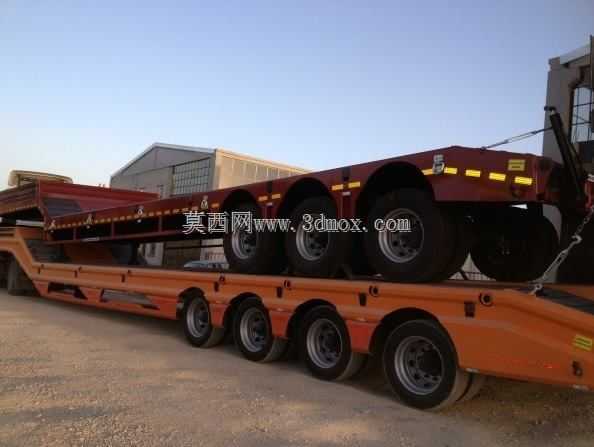

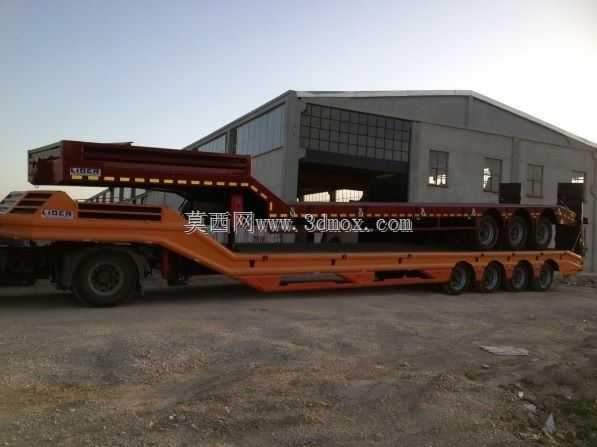

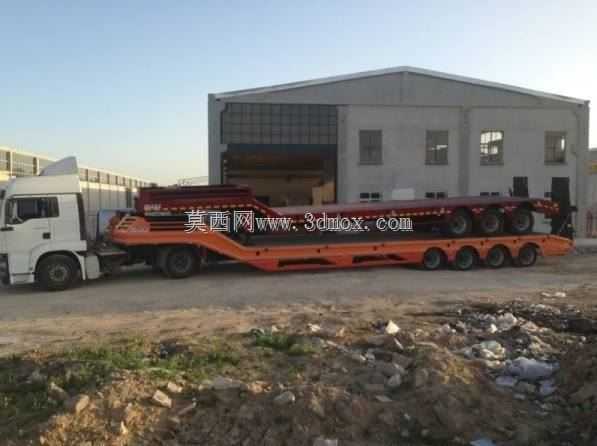

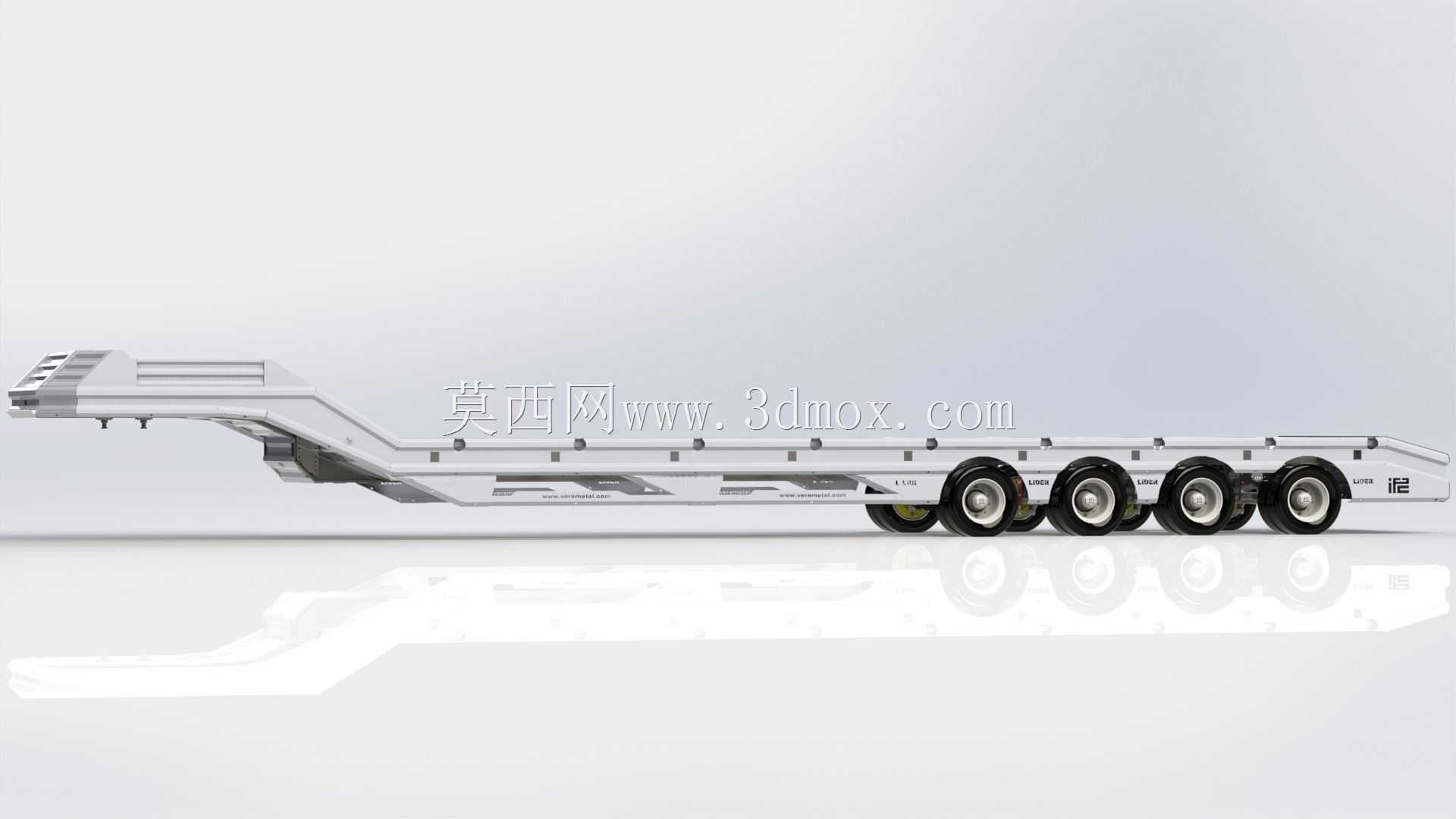

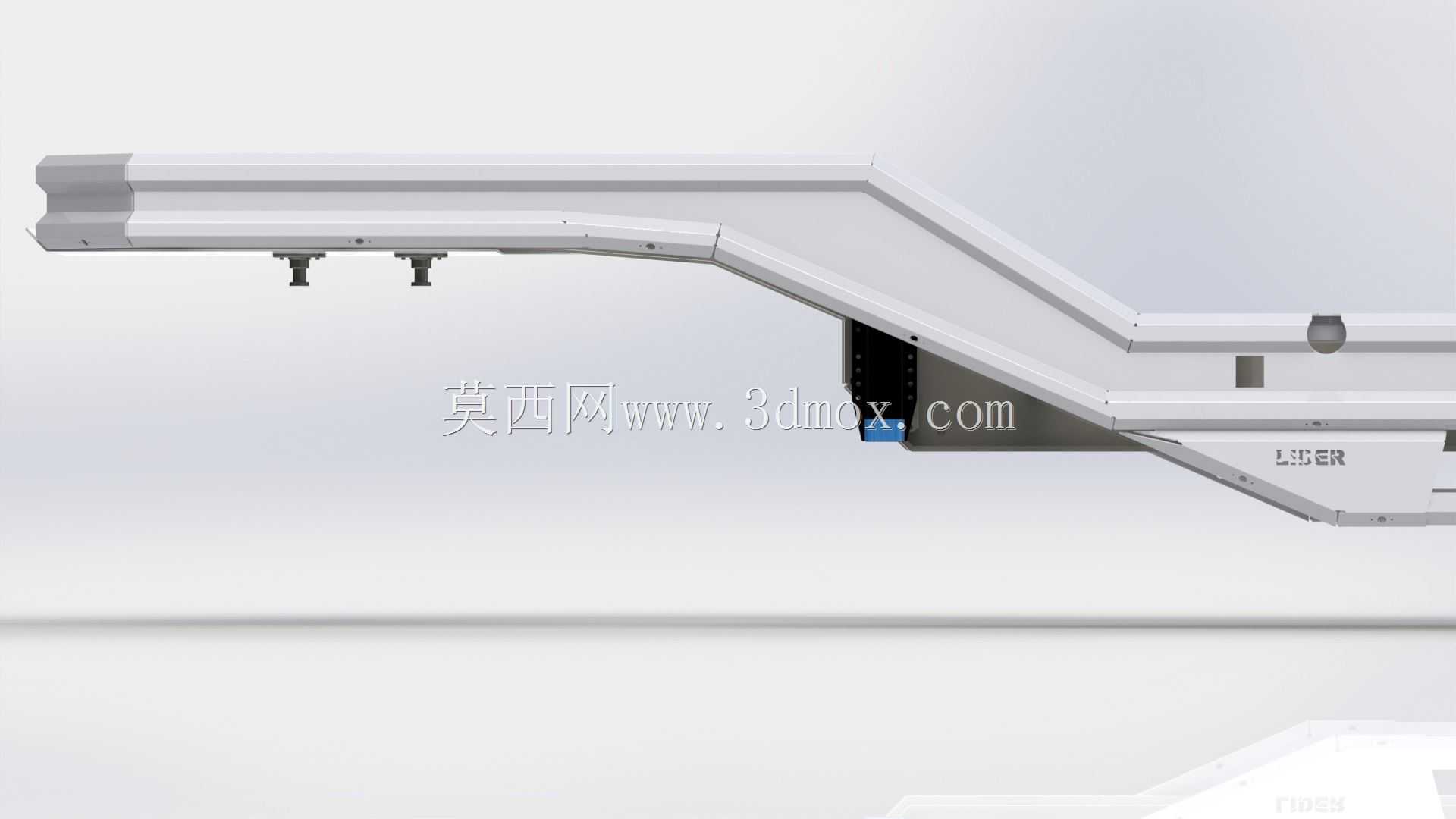

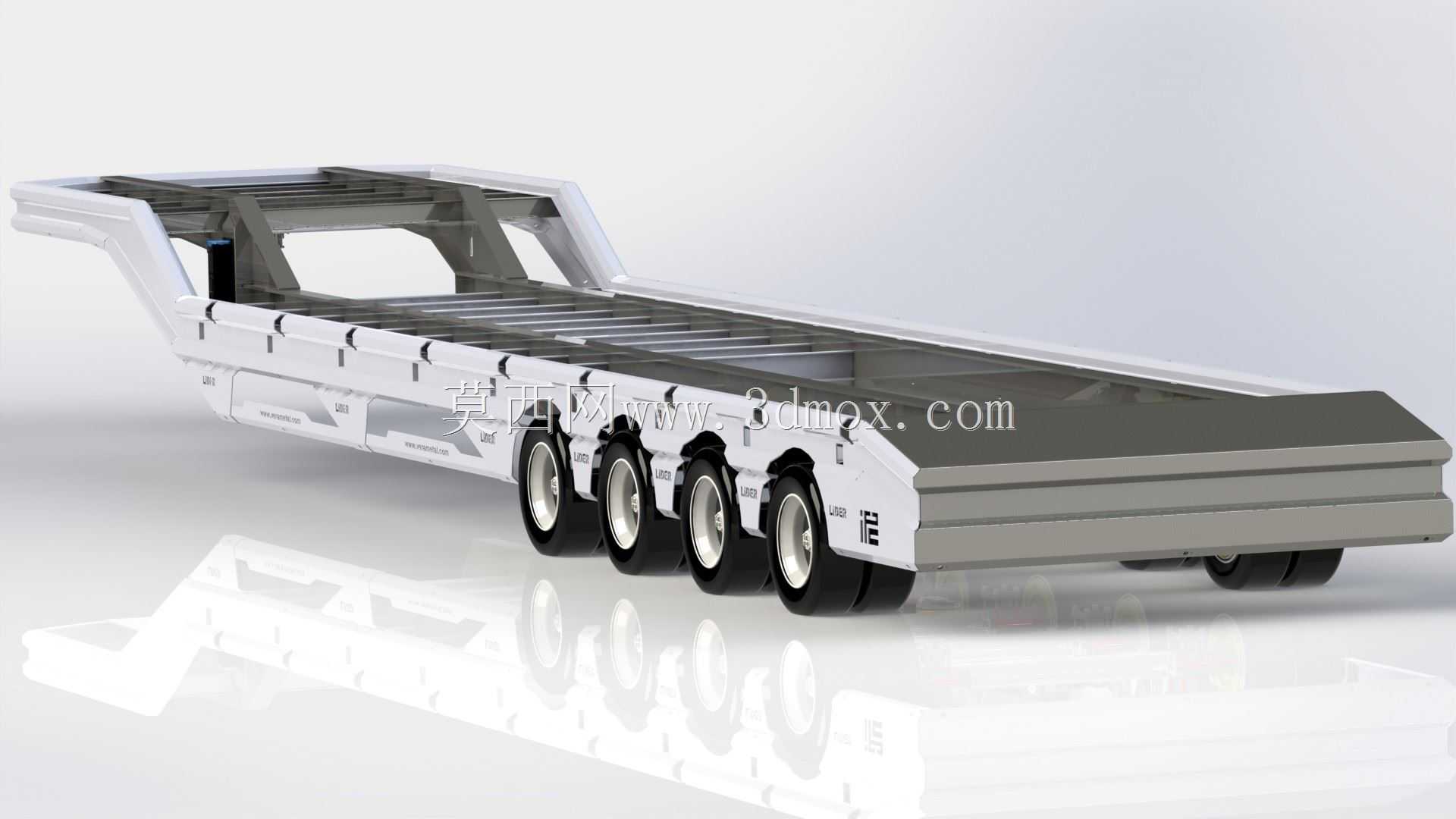

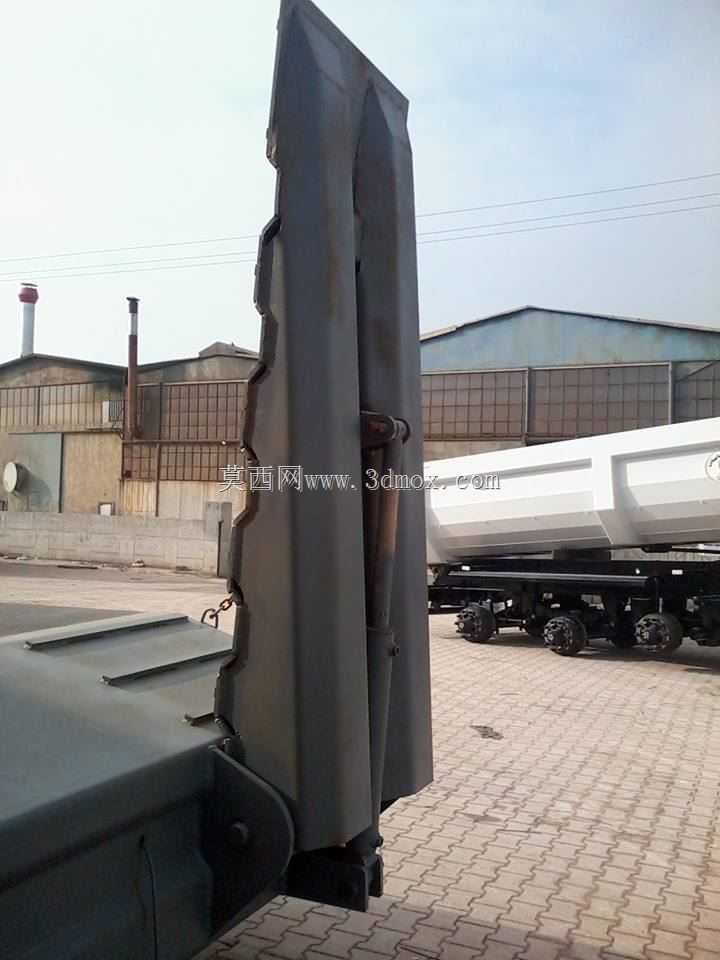

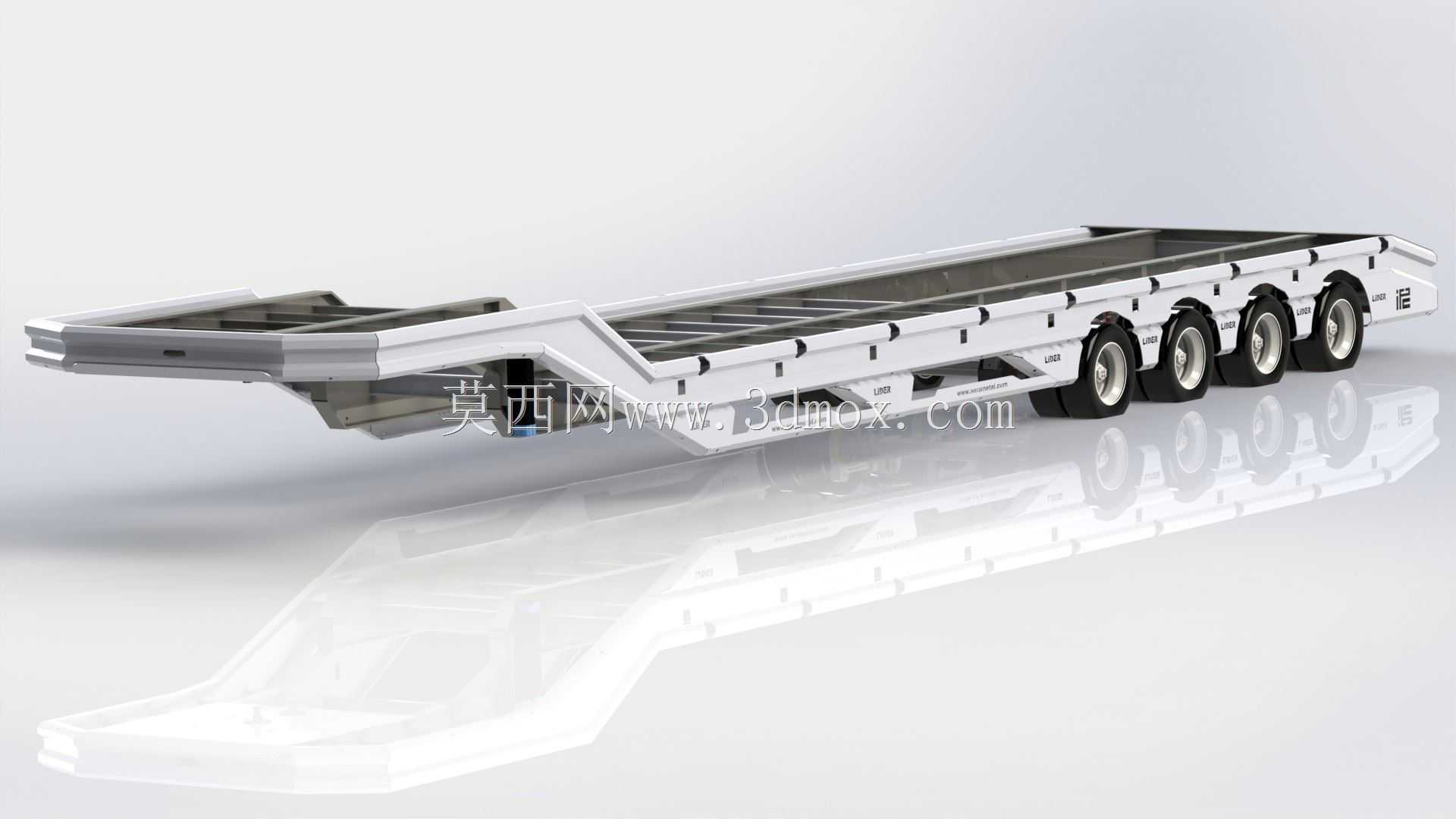

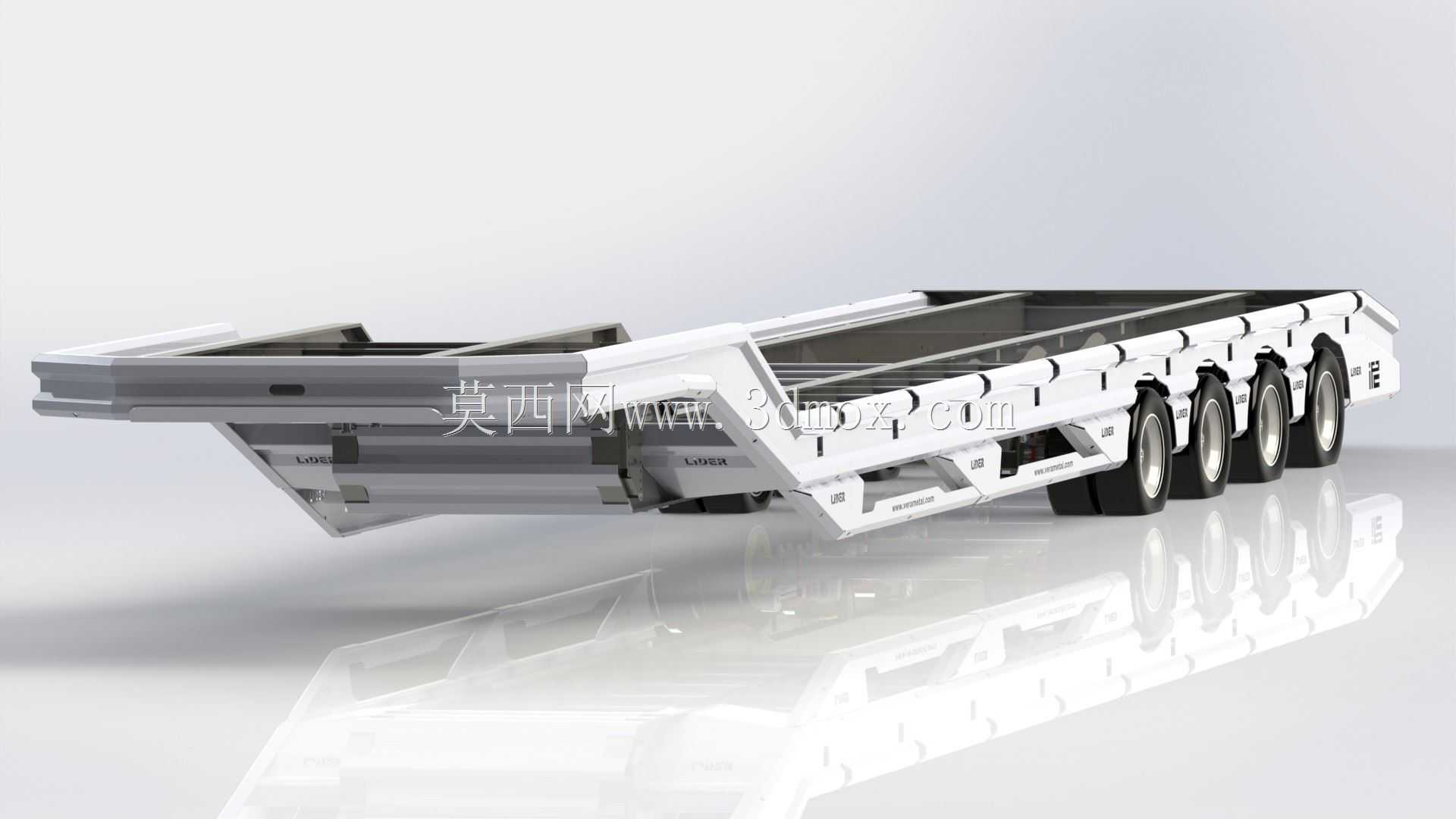

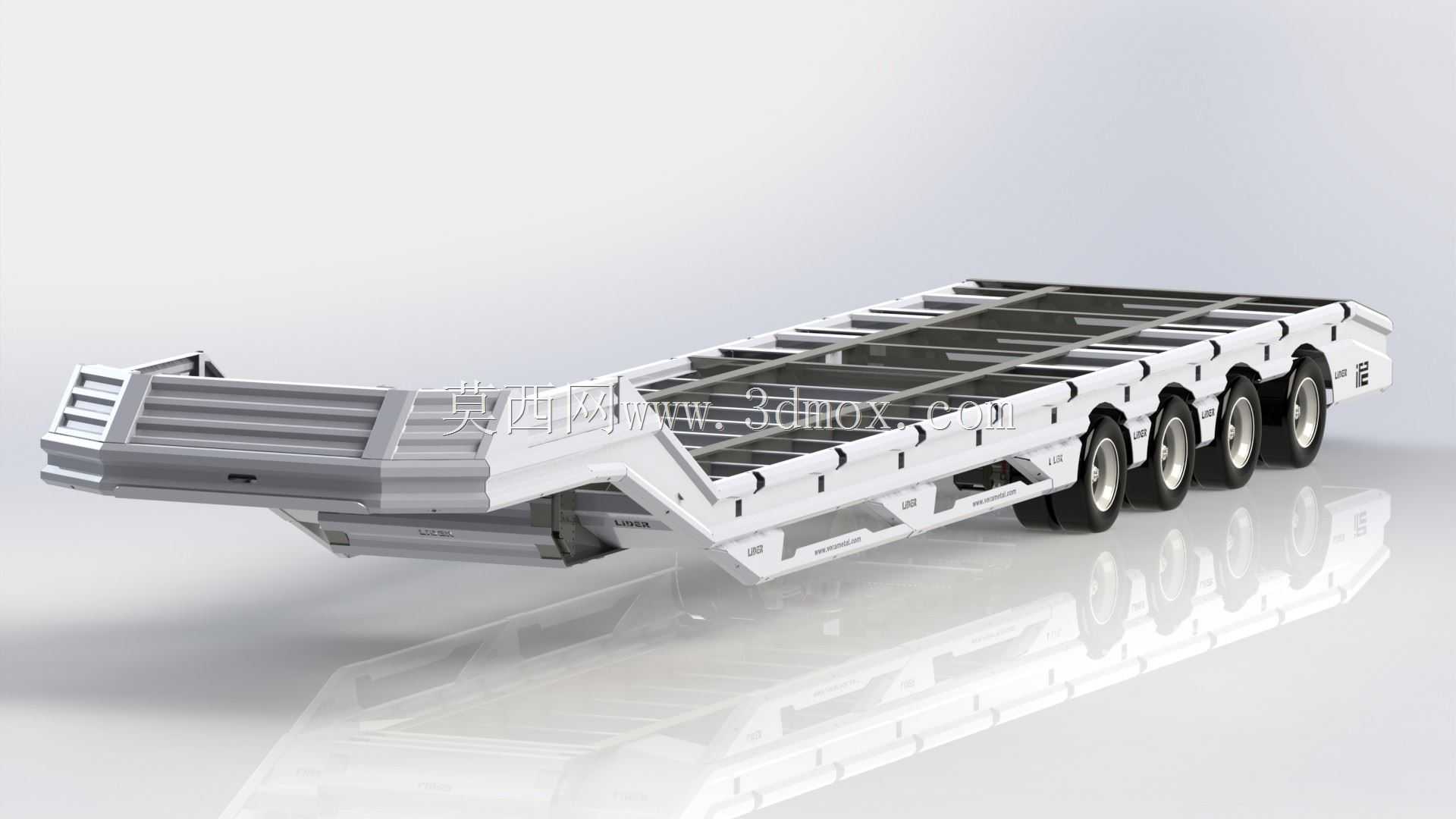

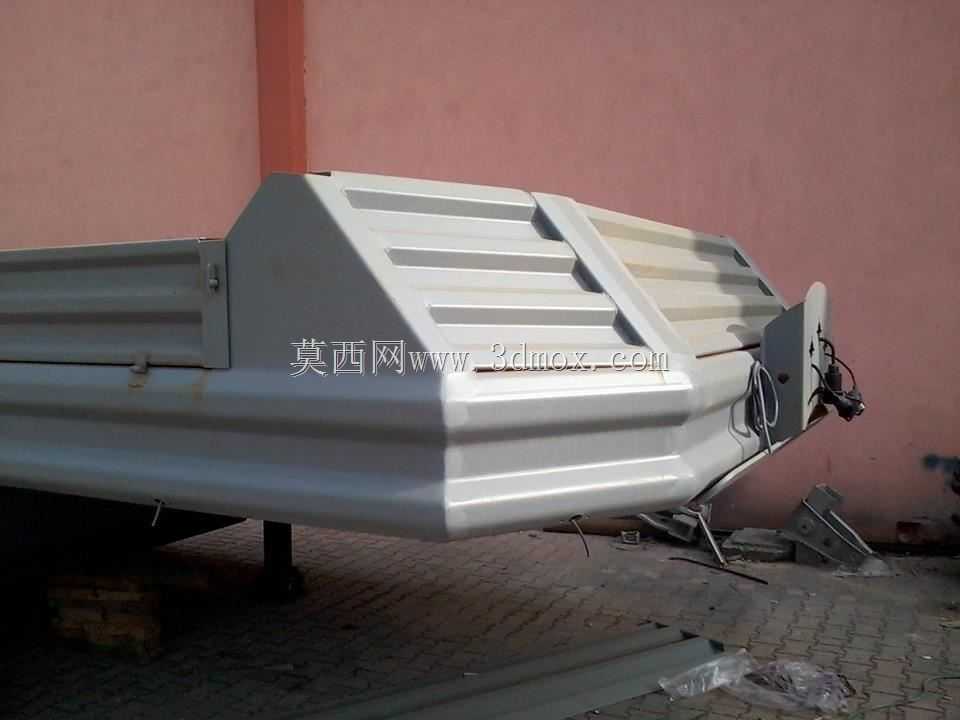

　　重载大件运输场景里，低平板半挂车承担着常规栏板挂车无法完成的超限设备转运任务，这台四轴低平板结构的建模工作，首先要从工地、厂区、风电场站这些实际作业边界倒推承载平台的高度与轴荷分配。整车采用鹅颈抬升、中段载货平台下沉的布局，牵引座对接区域保留足够的离地间隙，避让牵引车后桥与悬挂的运动包络，主载货面尽可能压低，这样运输挖掘机、装载机、大型冲压机床、风电塔筒分段这类超高设备时，整体通行高度能够满足公路限高要求，不需要额外拆解货物上部结构。车尾设置的双段爬梯是自装卸设备的核心功能部件，爬梯采用加厚型钢焊接框架，板面加工防滑齿纹，非作业状态下通过液压举升机构竖直收挂在车尾两侧，作业时放平搭接在地面与载货平台之间，

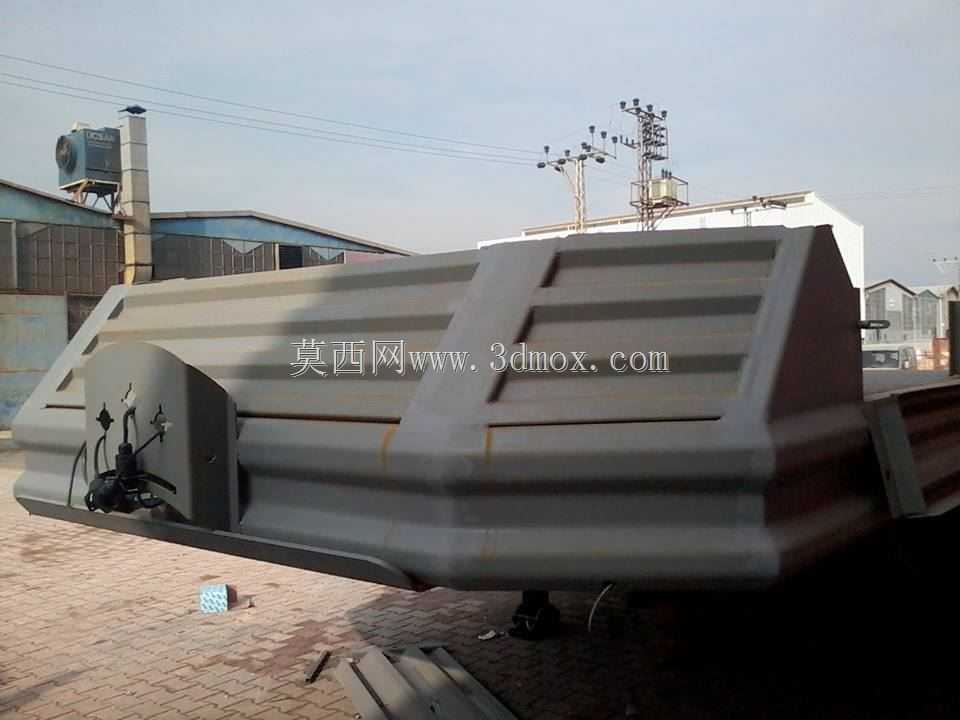

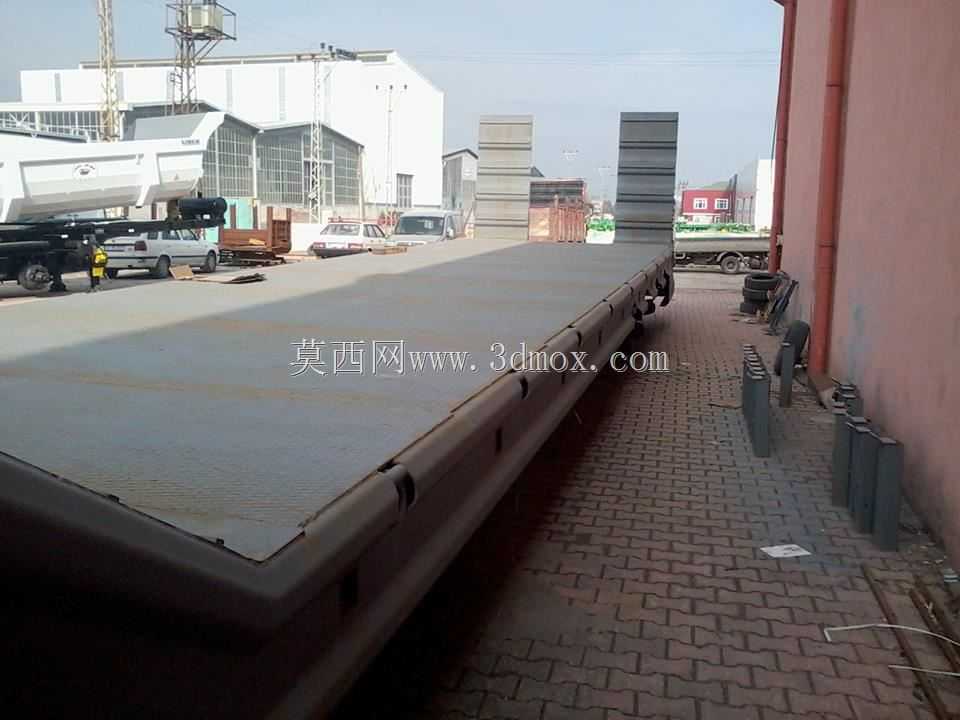

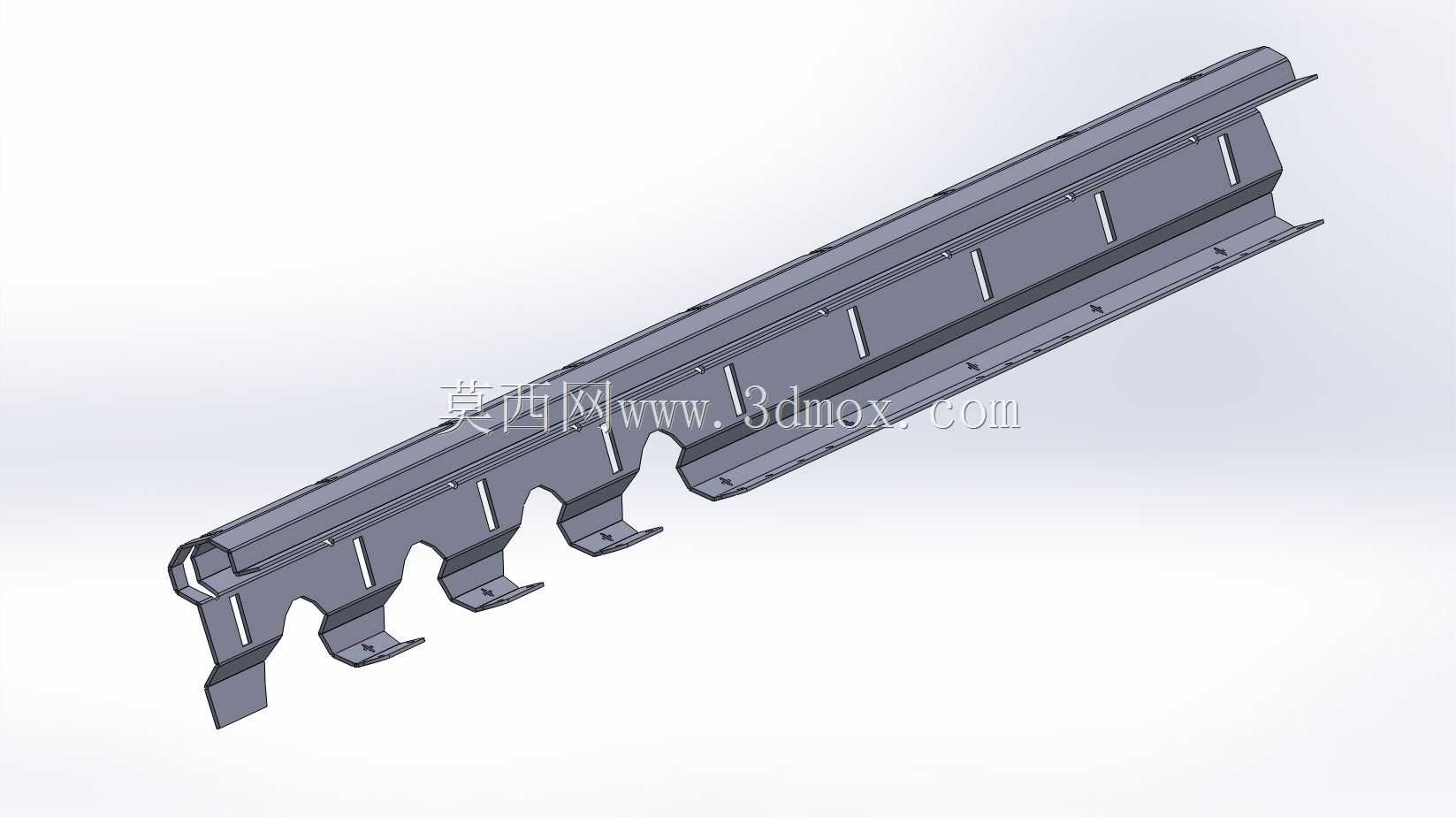

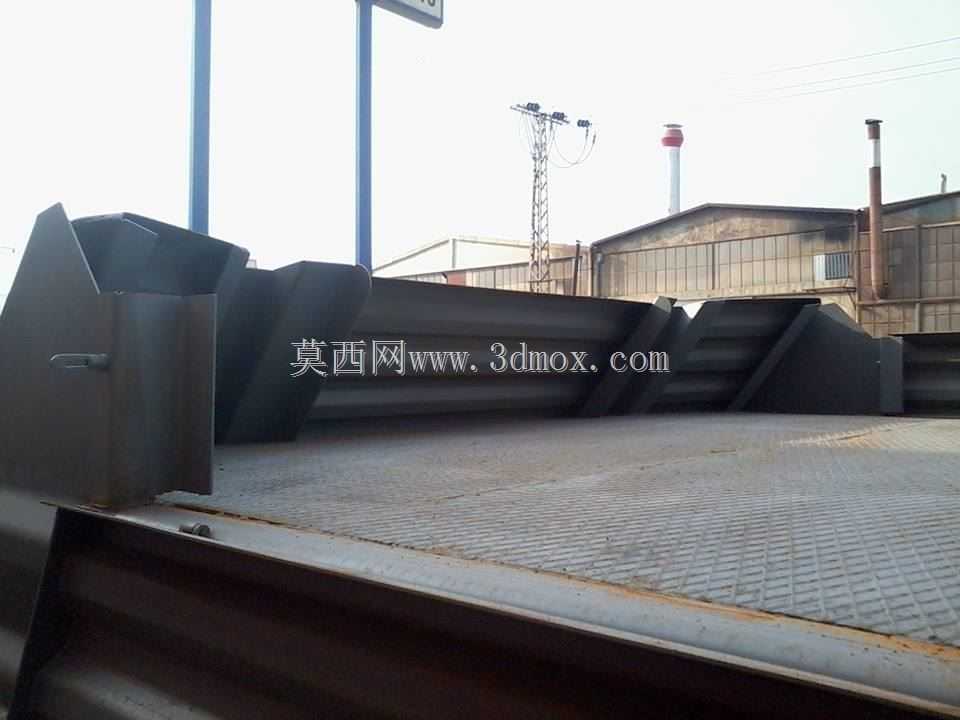

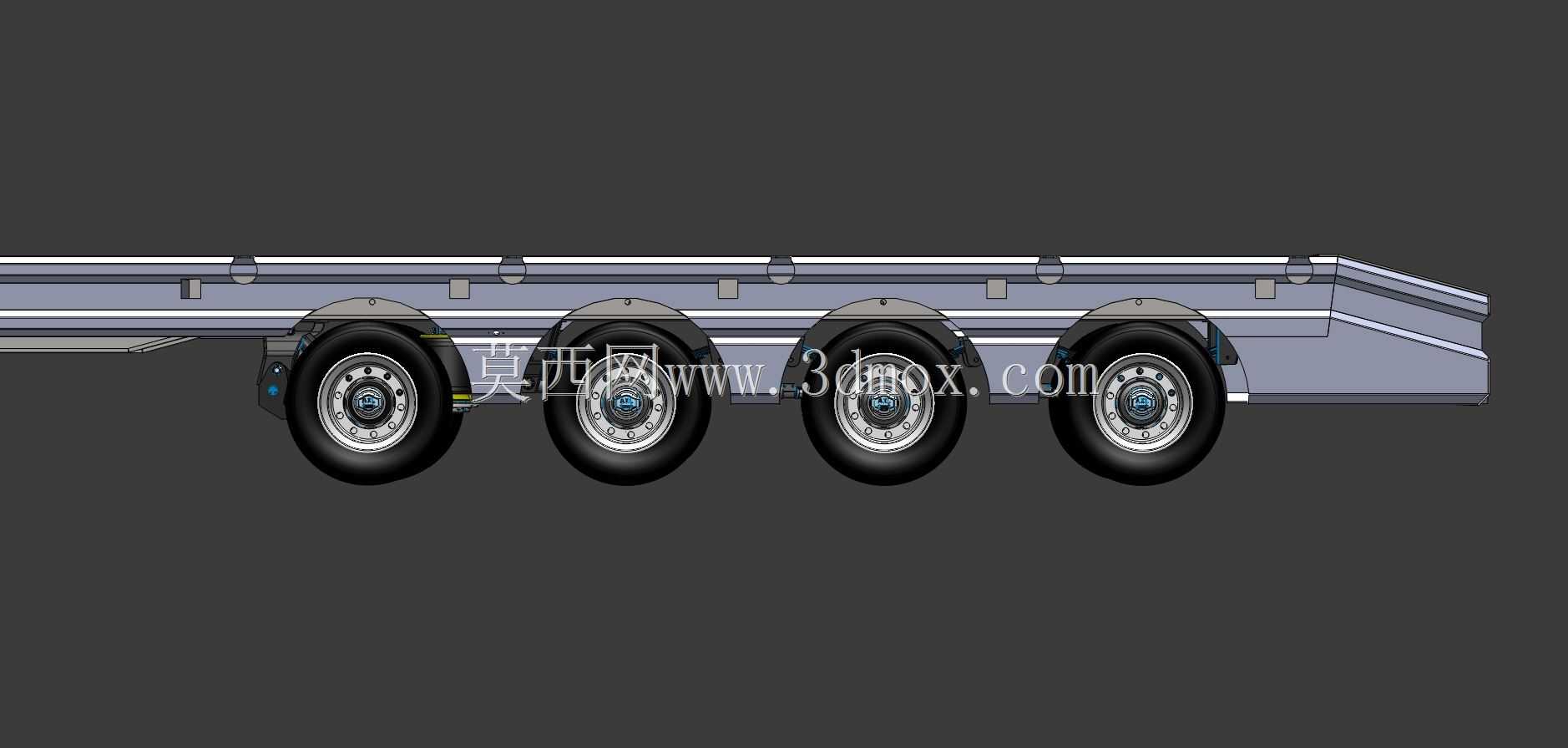

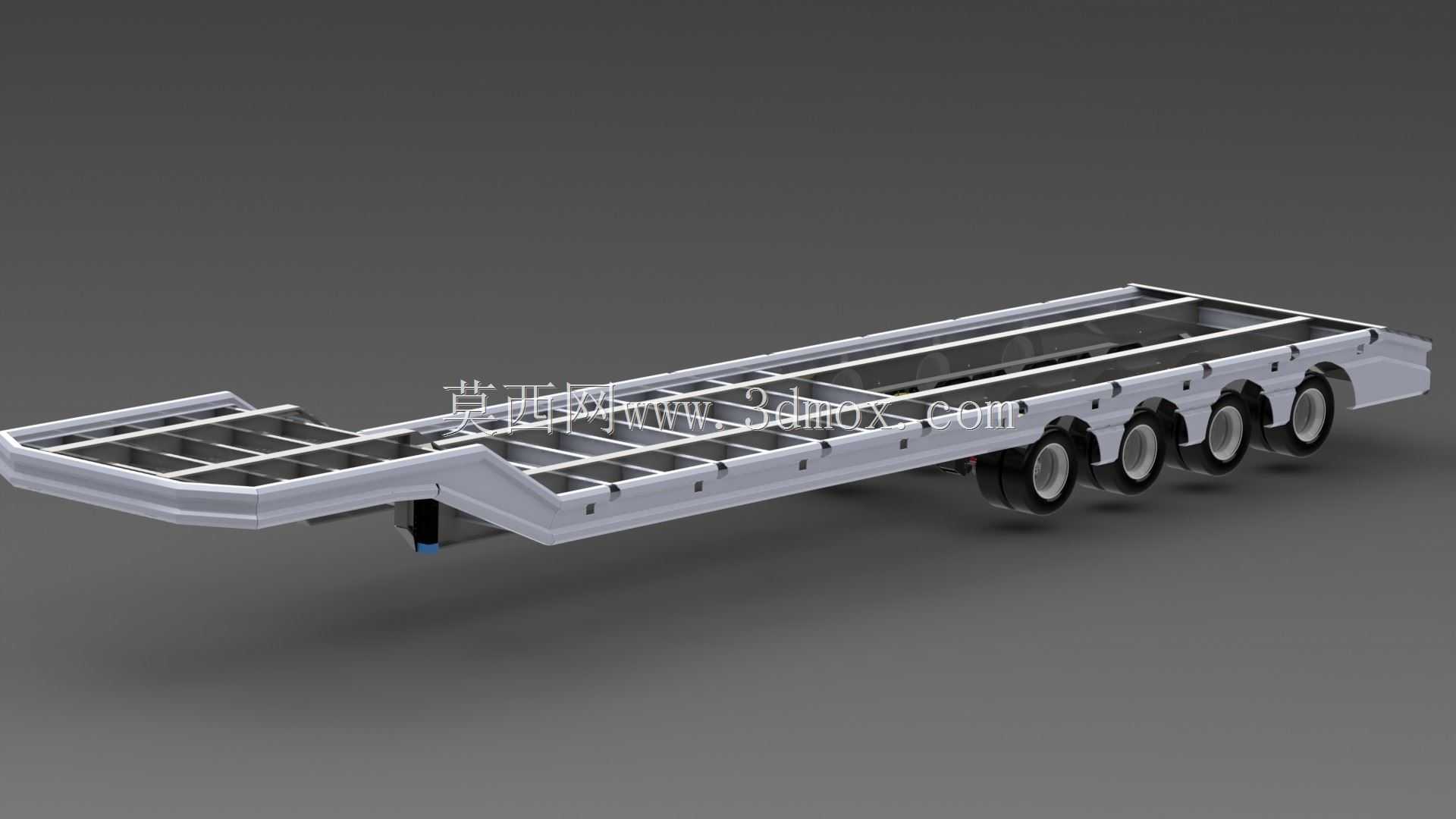

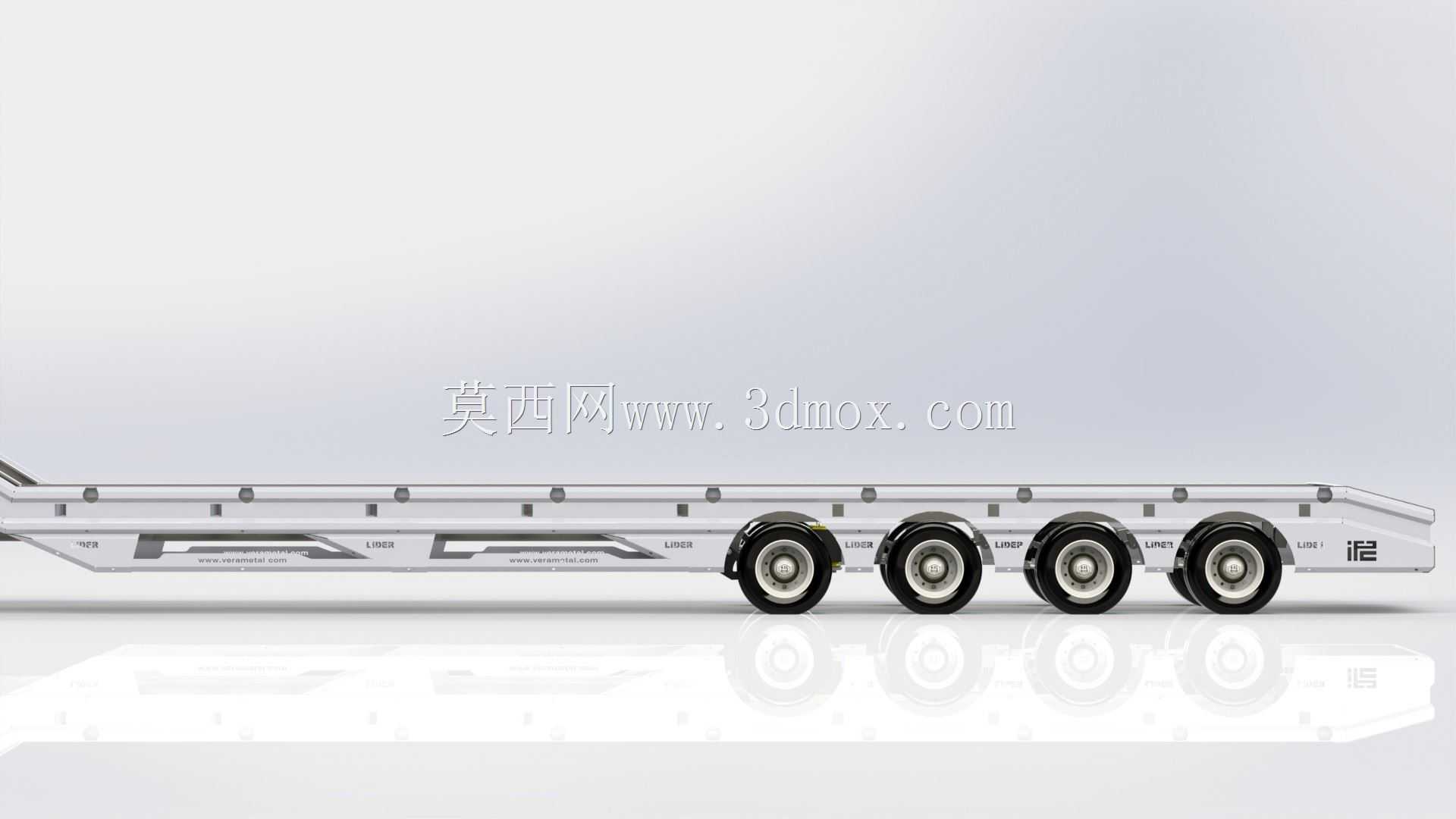

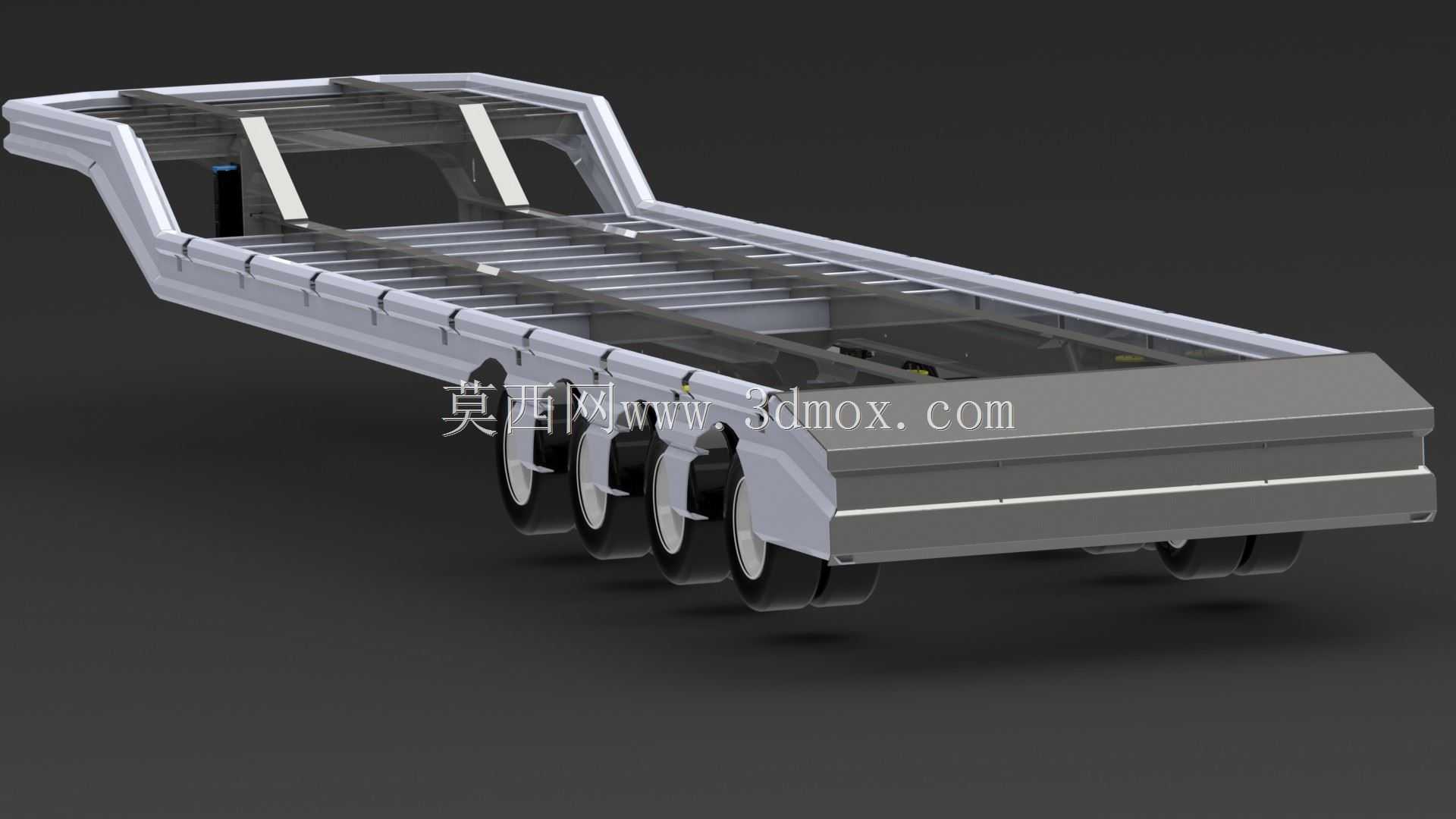

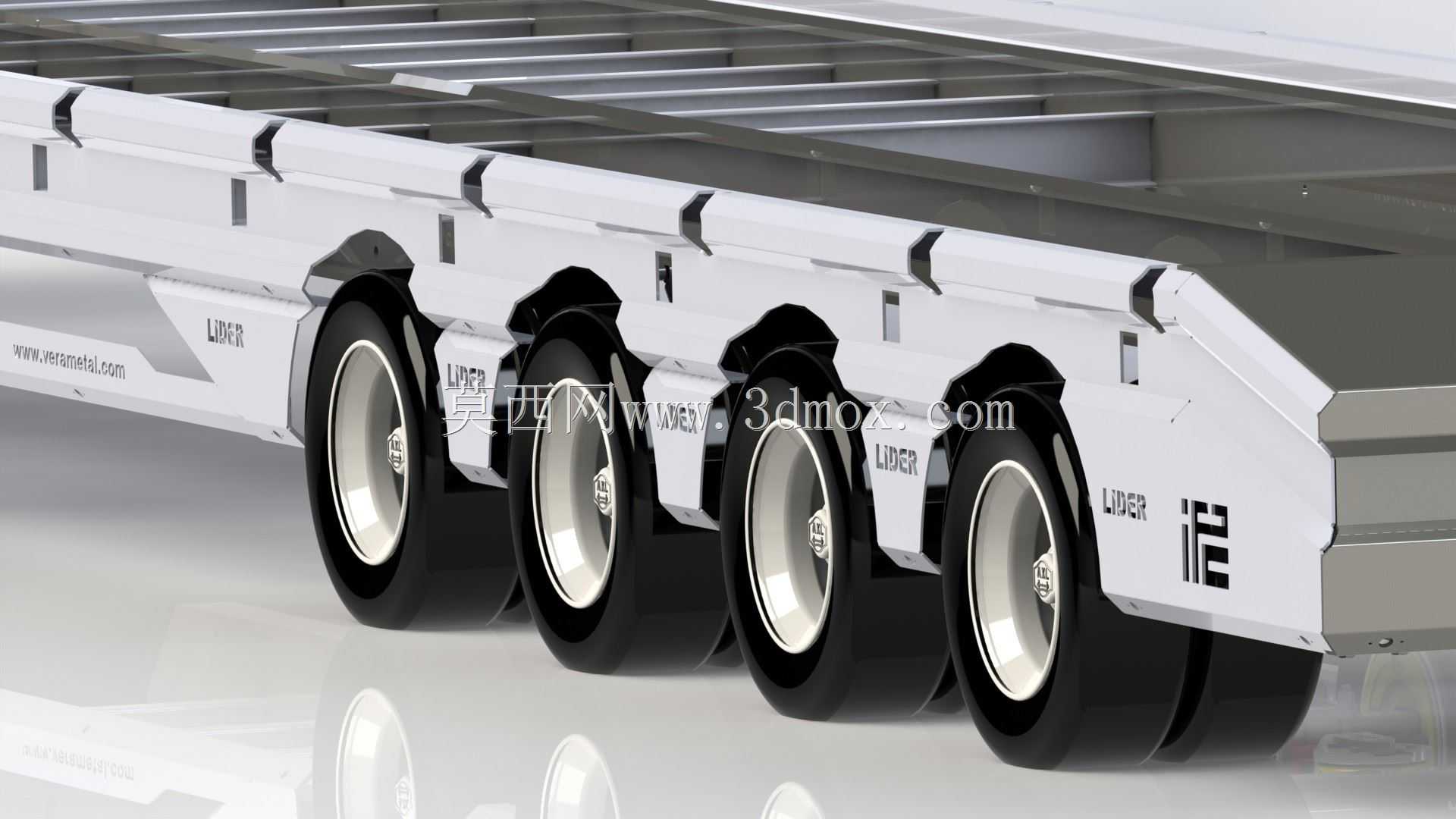

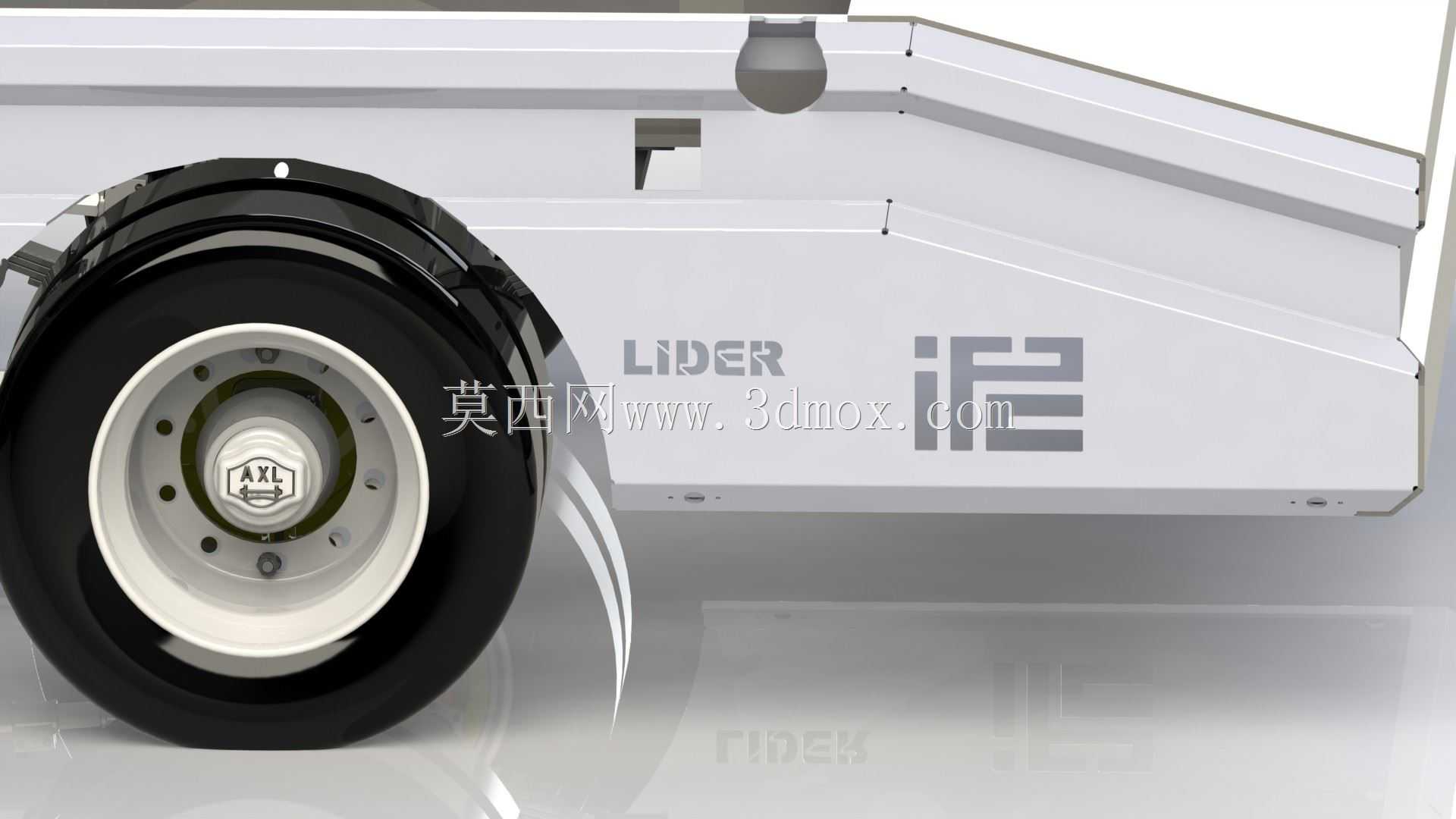

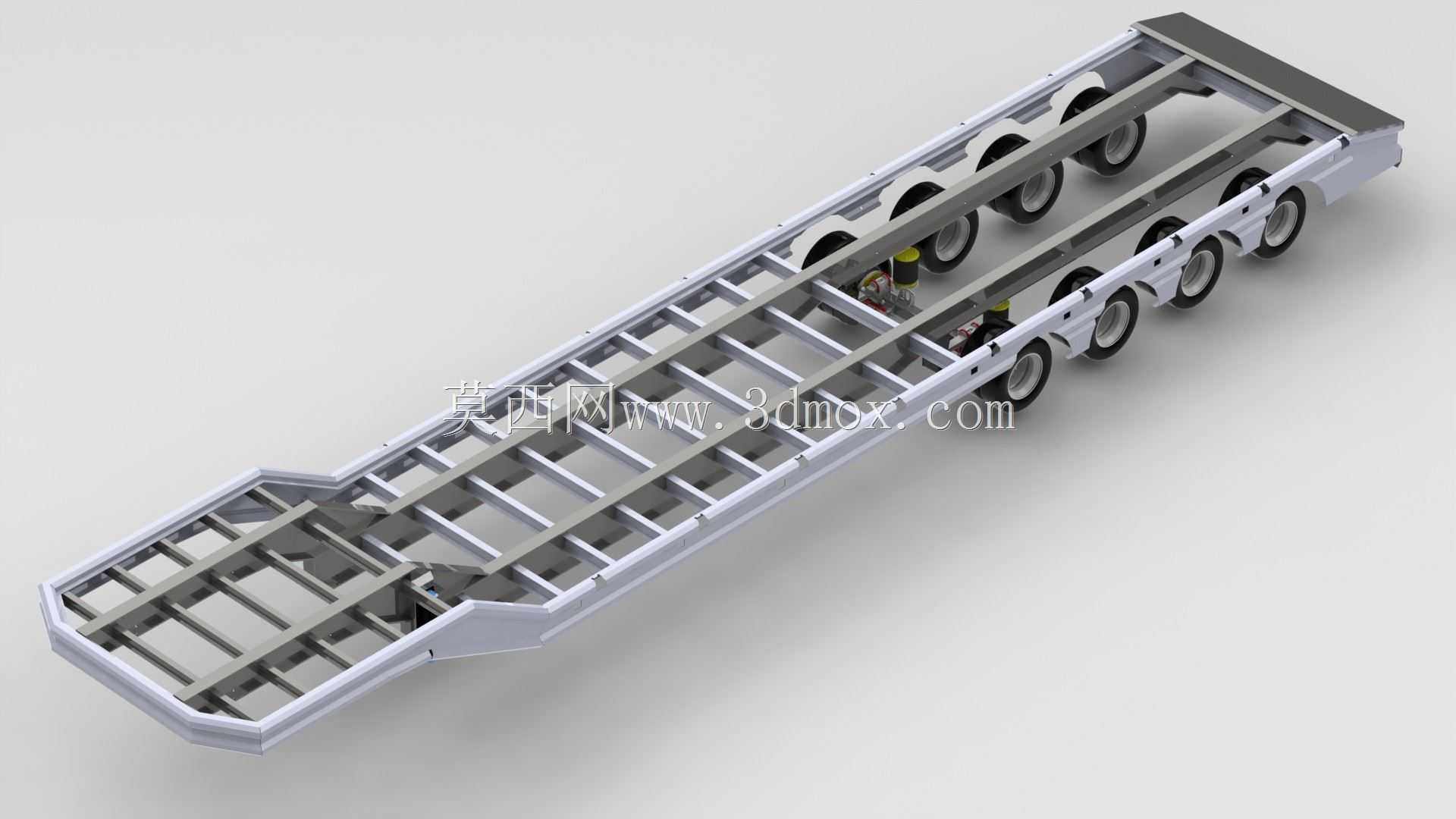

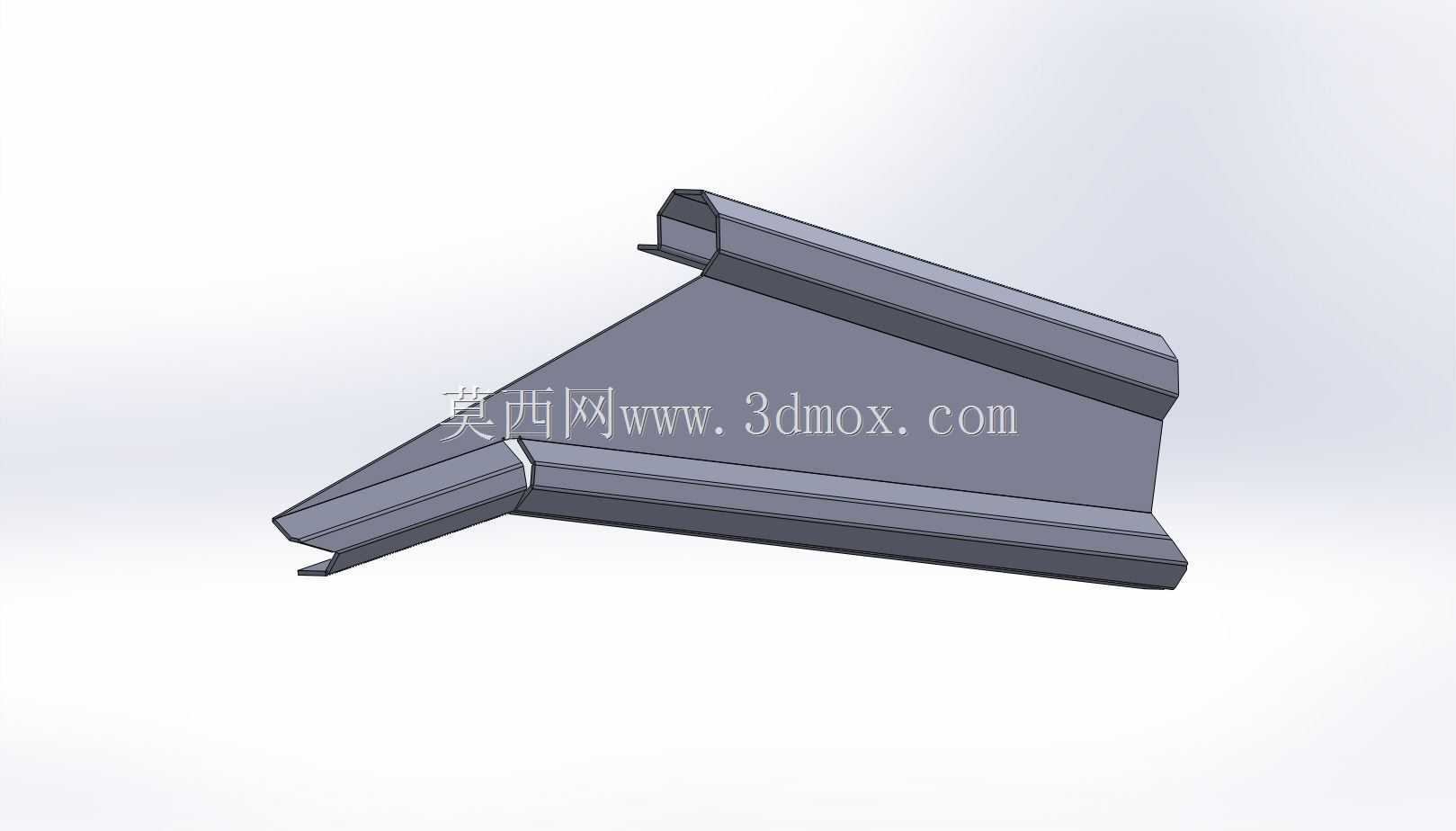

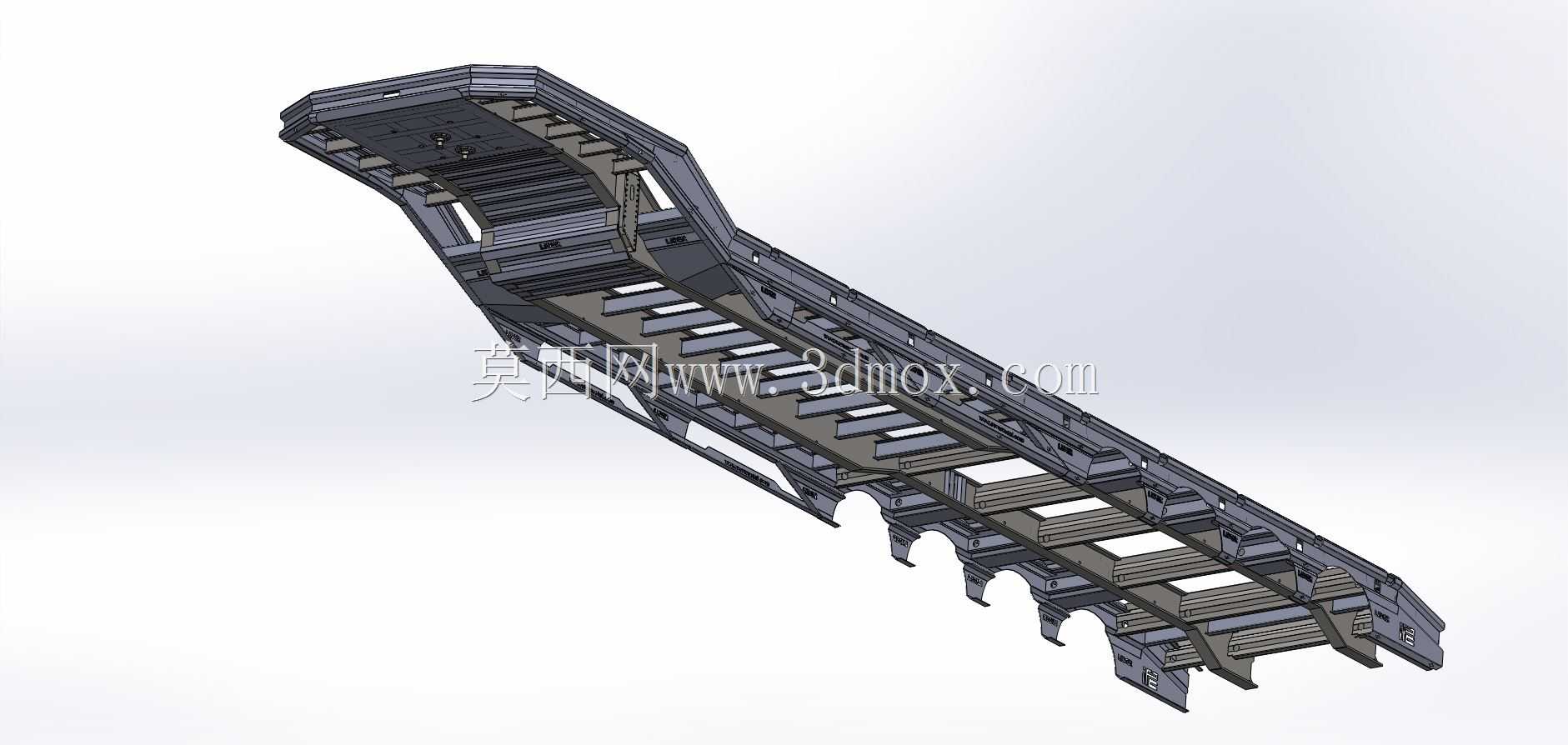

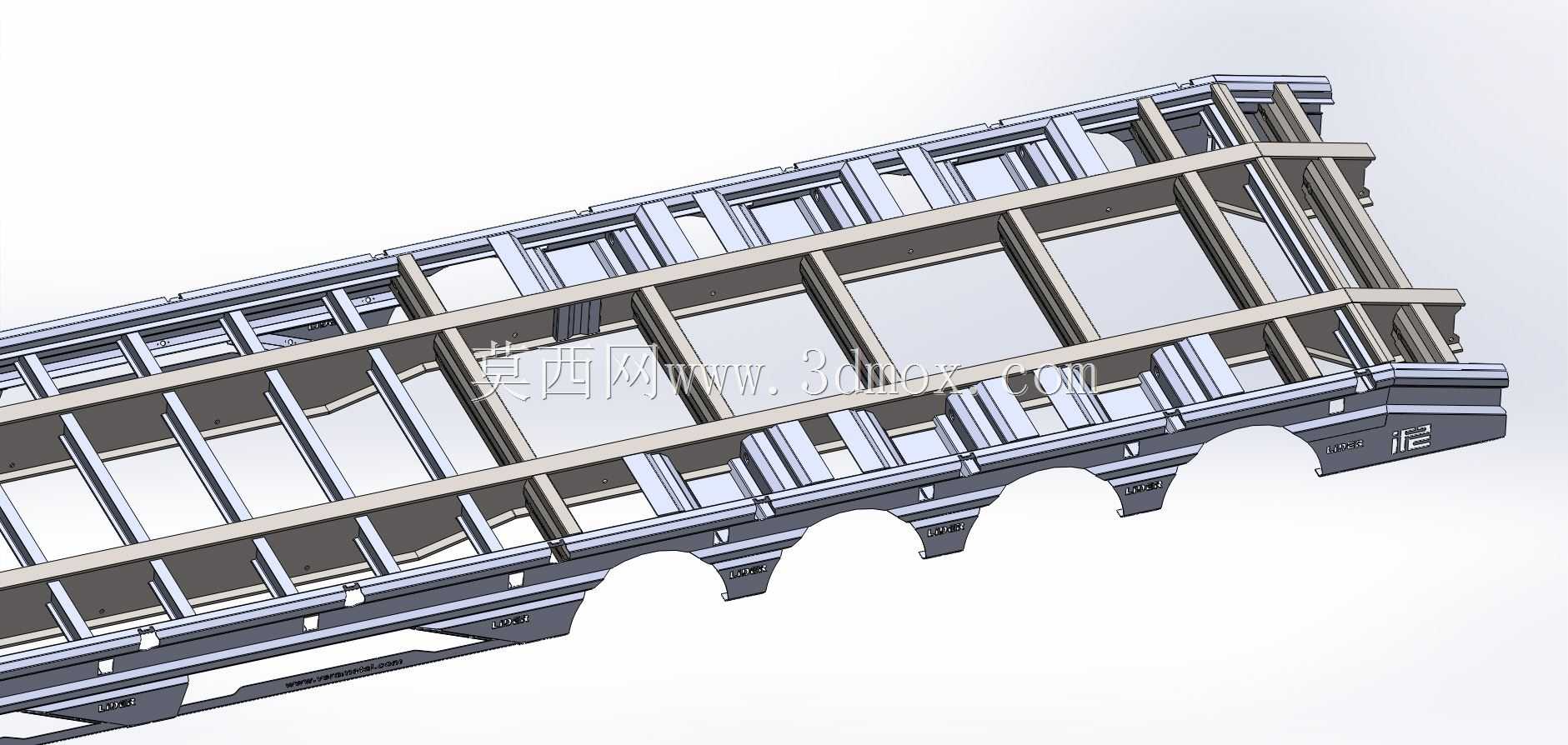

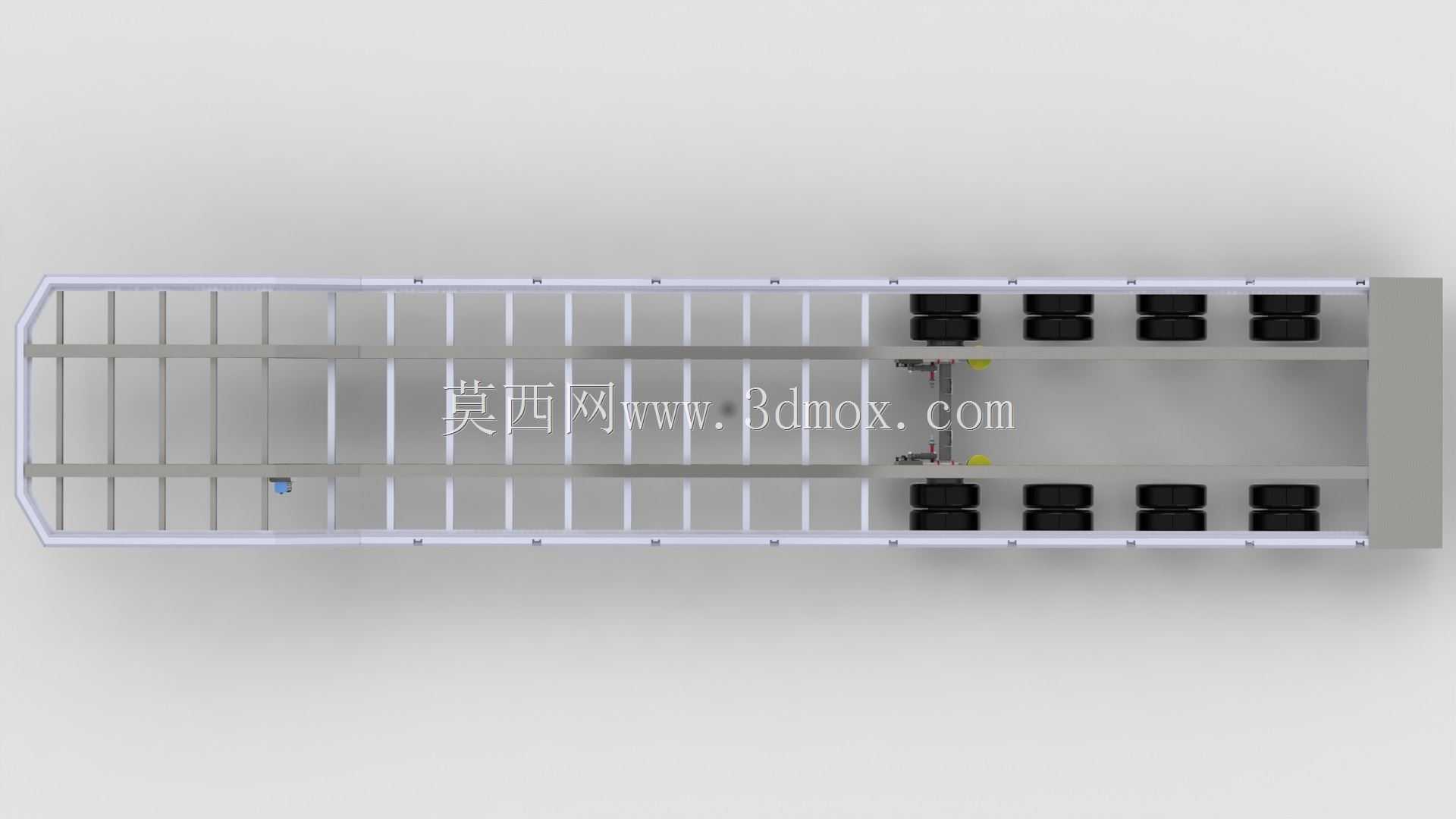

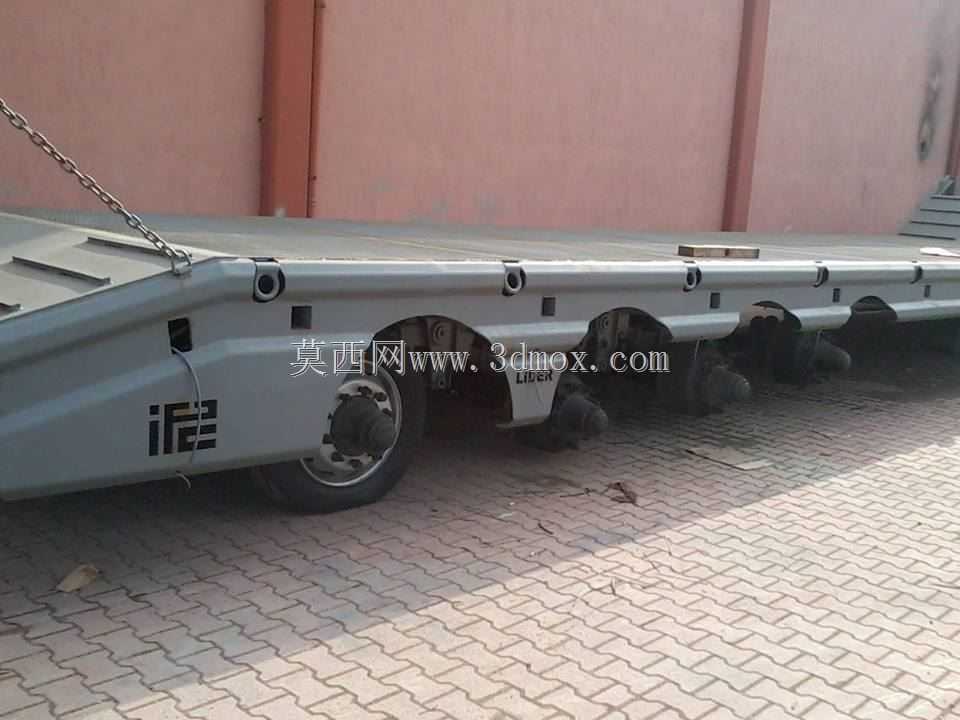

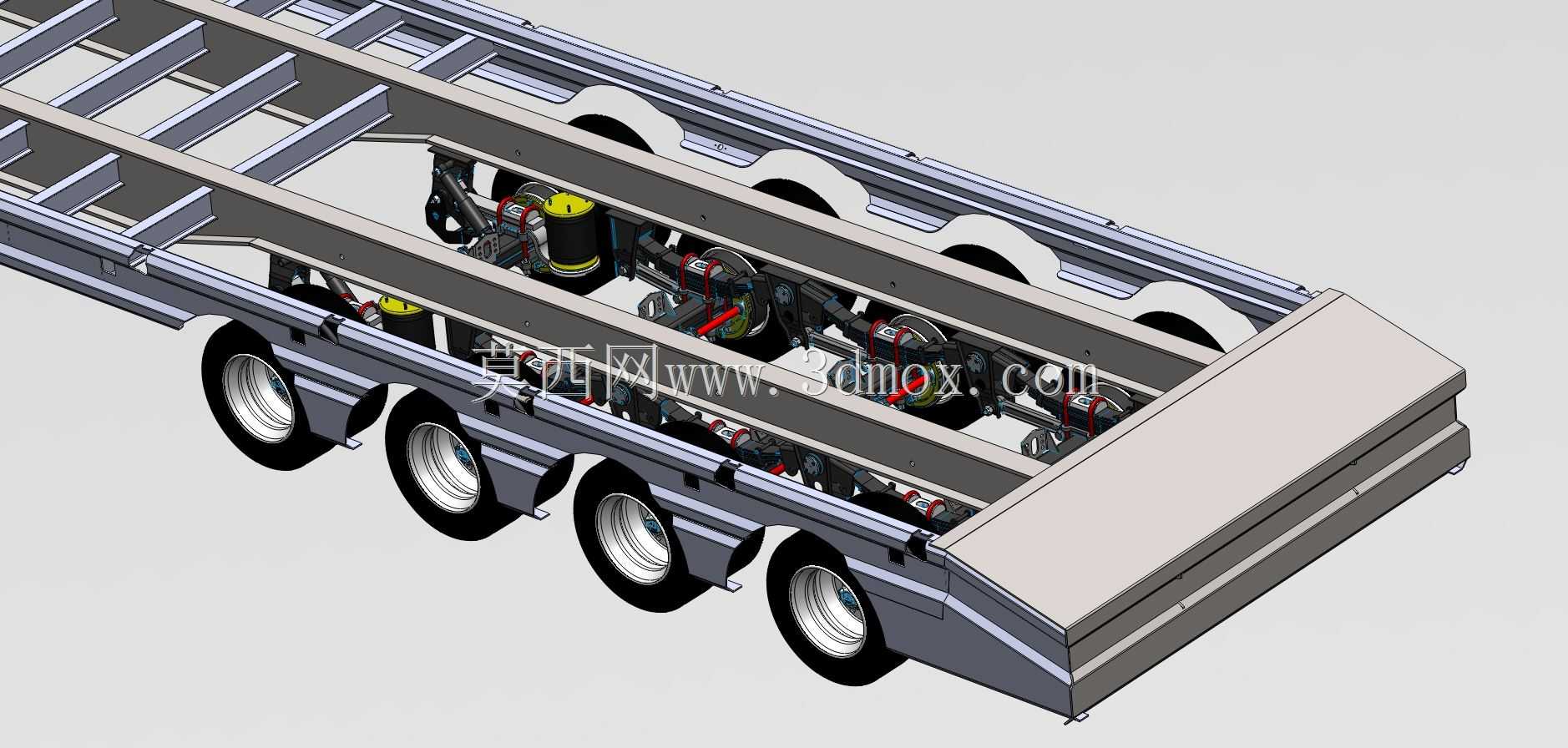

　　履带式工程设备可以直接自行驶上挂车平台，不需要额外调用吊车辅助装卸，在野外无吊装条件的工地现场实用性极强。四组车轴沿平台尾部纵向等距排布，每轴配备双轮胎，多轴布局能够把满载总重量均匀分散到路面，单轴载荷符合道路运输限重要求，同时钢板弹簧悬挂结构可以过滤非铺装路面的颠簸冲击，避免重载下车架局部应力集中。车架主体采用纵梁贯通式焊接结构，两根主纵梁选用高强度厚钢板折弯成工字形截面，横梁按照载荷分布间隔排布，在爬梯铰接位置、牵引销区域、车轴安装座位置额外加装加强筋板，重载承压的平台板面铺设防滑花纹钢板，边缘设置小型示廓件与捆绑挂点，设备开上平台后可以通过钢丝绳、拉紧器固定在挂点上，运输过程中不会出现滑移。

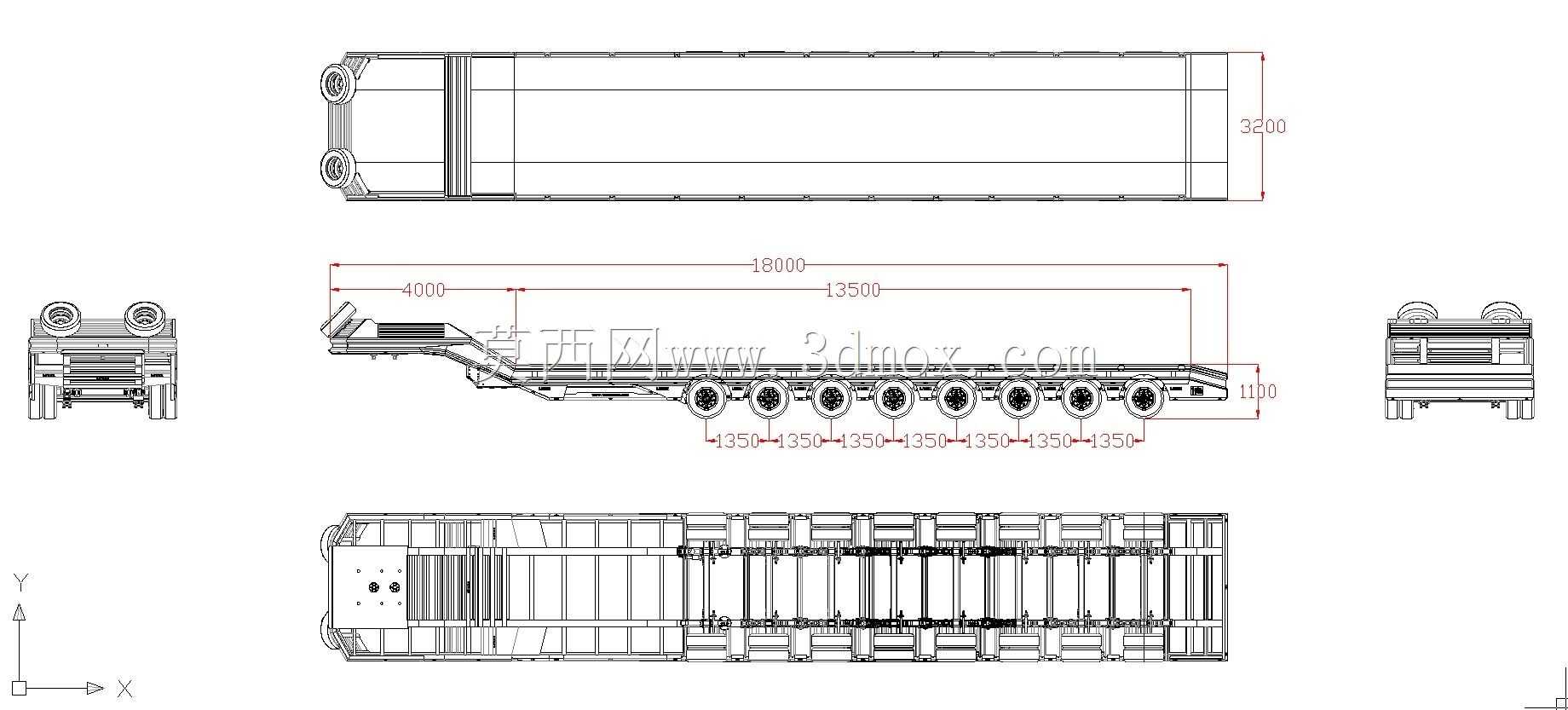

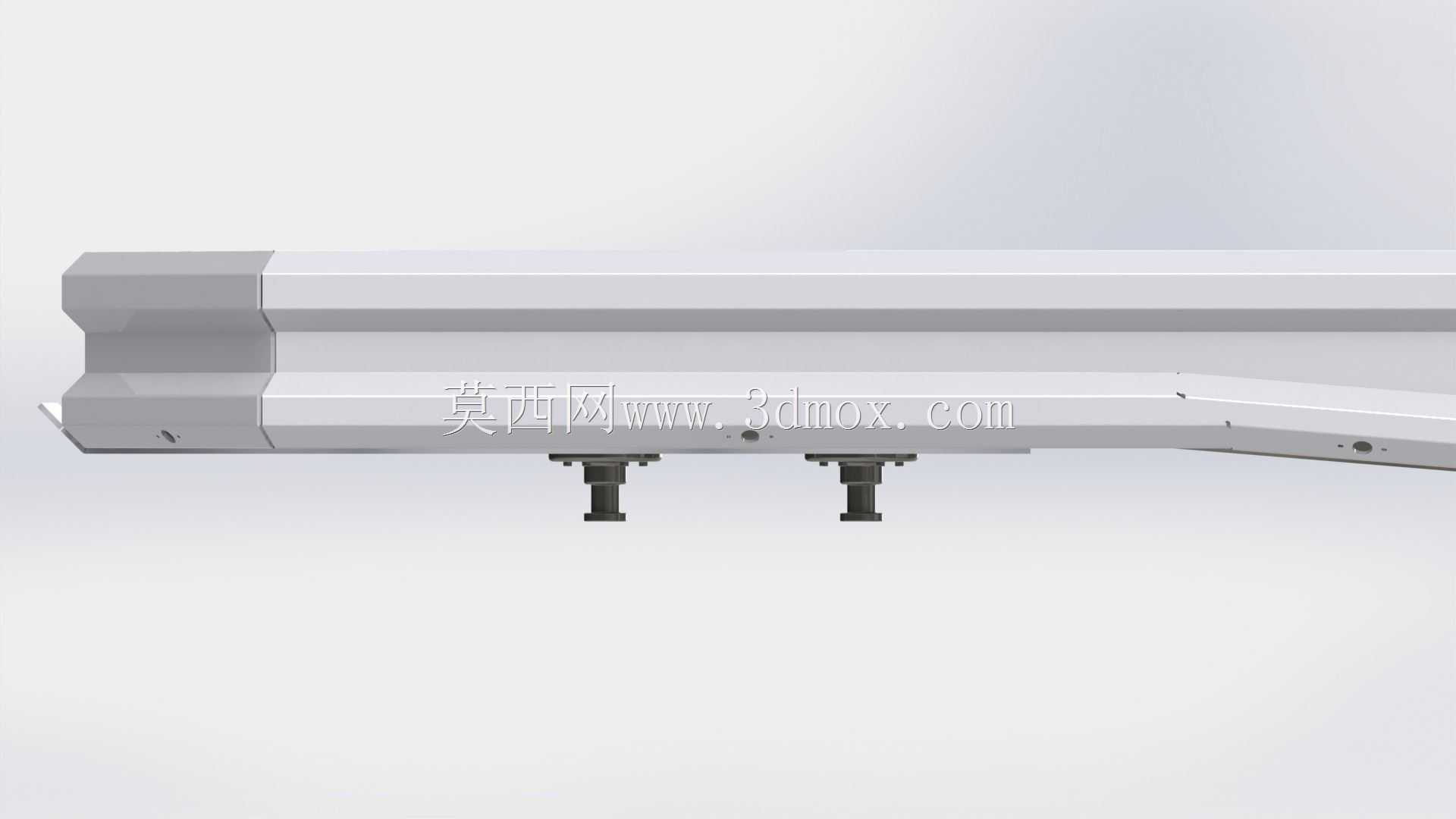

　　建模过程中需要逐一核对各部件的安装边界：牵引销的高度匹配常见重型牵引车的牵引座尺寸，车轴轮距保证轮胎转向、跳动时不会剐蹭车架侧边，爬梯翻转的全行程运动包络要预留足够空间，收起状态下不会超出整车外廓宽度，放平后搭接地面的角度控制在设备爬坡能力范围内，避免小型工程机械爬坡时托底。整车外廓宽度按照常规公路运输限值设计，载货平台长度覆盖主流大件设备的停放需求，鹅颈下方的空间避让牵引车转向时的驾驶室后缘，半挂转向过程中两者不会发生干涉。这类低平板挂车在工程机械转运、重型工业设备厂内倒运、基建项目设备转场中使用率很高，结构设计的核心优先级是承载可靠性与通过性，建模时还原每一处铰接点、加强结构、行走机构的装配关系，能够直接用于结构受力校核、改装方案验证以及运输作业的路径模拟，帮助设计人员提前排查装配干涉、载荷分布不合理的潜在问题。
