拖拉机后置装载铲斗液压工作机构

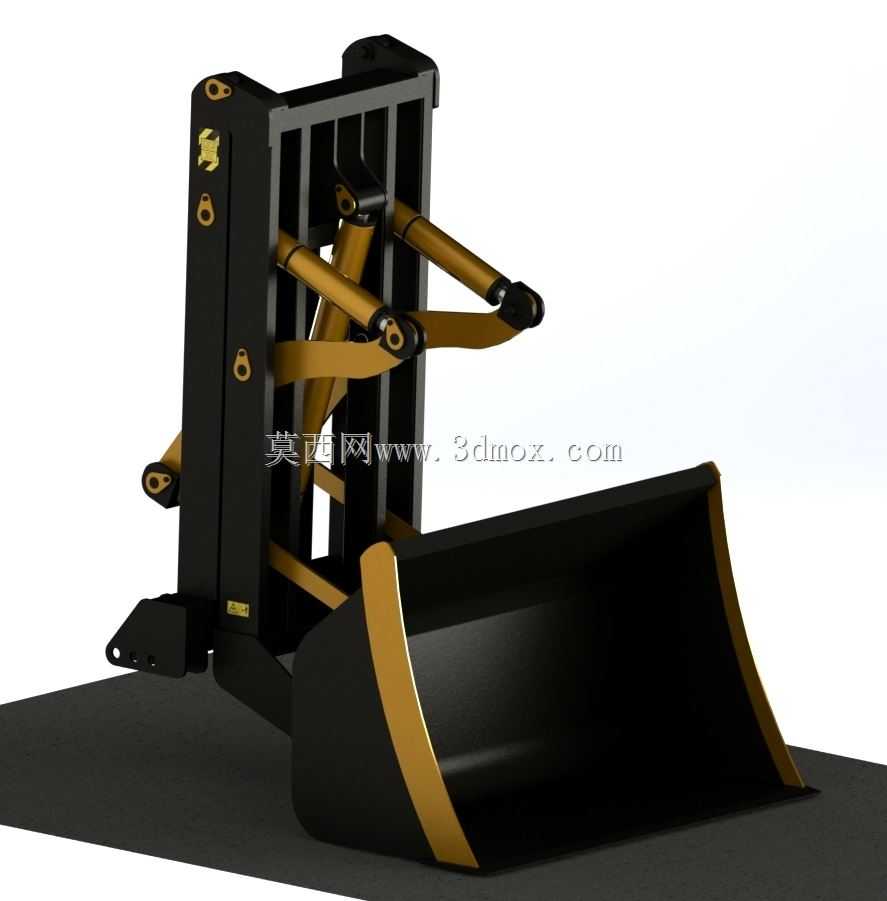

　　这套三维结构表现的是拖拉机后部加装的装载作业装置，核心由立式门架、双组液压举升臂、翻转连杆、铲斗以及后部连接支座组成，主要面向农场、果园、小型牧场和乡镇工程中的散料转运作业。它并不是独立整机，而是依附拖拉机后三点悬挂或后部承载框架使用的附属工作机具，适合在青贮饲料、厩肥、谷物、沙土、碎石、木屑、积雪等轻中度载荷场景中完成铲取、抬升、短距离搬运和倾卸。

　　从实际用途看，后置装载机可以弥补普通拖拉机只有牵引能力而缺少装载功能的问题。作业时，铲斗沿地面切入料堆，门架上的举升油缸推动连杆机构上升，使铲斗带着物料抬离地面；到达运输或卸料位置后，翻转油缸再控制铲斗绕铰接点转动，实现物料倾倒。由于布置在拖拉机后部，驾驶员可通过后视野或辅助观察完成对位，装置结构相对紧凑，对整机前部配重和转向负担影响较小，适合中小马力拖拉机在狭窄棚舍、田埂道路和仓储场地内使用。

　　结构设计上，立式门架承担主要弯矩和侧向约束，两根竖向主立柱配合顶部横梁、中部加强板和底部安装座形成刚性框架。举升臂采用平行四边形与摇臂组合的思路，使铲斗在上升过程中尽量保持姿态稳定，减少物料撒漏。油缸两端均通过销轴连接，端部保留铰接自由度，可补偿装配误差和工作中的微小变形。铲斗侧壁与底板采用圆弧过渡，斗口区域设置加厚边板，便于插入料堆，也能降低散料在斗内的残留。黑色主体与金色杆件在模型中区分了机架、运动臂和液压执行件，便于评审时识别运动层级。

　　建模时需要重点关注安装边界。门架底部与拖拉机后悬挂或后车架连接，孔位间距、销轴直径和支座高度必须与拖拉机后部承载点匹配；若借用三点悬挂，还要校核下拉杆、上拉杆与门架摆动时是否发生干涉。铲斗处于最低位置时，斗底应接近地面但不能在运输状态下刮擦路面；处于最高举升位置时，斗体、摇臂和油缸不得与拖拉机后轮、挡泥板或后配重相撞。全行程翻转过程中，液压油管应沿机架固定并留出弯曲半径，避免被连杆剪切。

　　外形方面，该装置宽度通常受拖拉机后轮外缘和作业通道限制，铲斗宽度应略大于门架有效宽度，以保证接料范围；高度则由最大卸料高度和门架稳定性共同决定。设计中不能只追求举升高度，还要核算偏载工况：当铲斗单侧插入料堆或地面不平时，门架立柱、横梁焊缝和底部连接螺栓会承受明显扭转，因此关键板件需设置加强筋，铰接点应选用可更换衬套，以便后期维护。

　　液压系统匹配同样关键。举升油缸负责克服铲斗和物料重力，翻转油缸负责控制切削角与卸料角，两者流量不必很大，但必须设置过载保护和限位思路。若拖拉机后置液压输出口数量有限，可通过换向阀顺序控制举升和翻转。管路布置应远离斗体挤压区，销轴处预留润滑位置。整体来看，该模型适合用于后悬挂装载机方案校核、连杆运动仿真、液压件选型以及农用拖拉机改装作业的结构沟通。
