轮式联合收获作业车喷射清选装置

　　这套轮式联合收获作业车三维结构，把行走底盘、动力舱、长筒形作业罐体、前端喷射清选执行机构和管路系统整合在同一台移动装备上，主要面向大田作物收获后的籽粒清选、残屑吹送、场地清理以及车载式物料转运场景。整机采用类似载重卡车的驾驶室布置，底盘承担承载与转场功能，后部大直径卧式筒体沿车架纵向铺设，使设备在田间道路、晒场、粮库外围通道移动时保持较低重心。前端伸出的喷射机构靠近地面，可针对堆积秸秆、颖壳、散落籽粒旁的杂物进行定向气流或物料喷射处理，减少人工清扫和二次倒运。

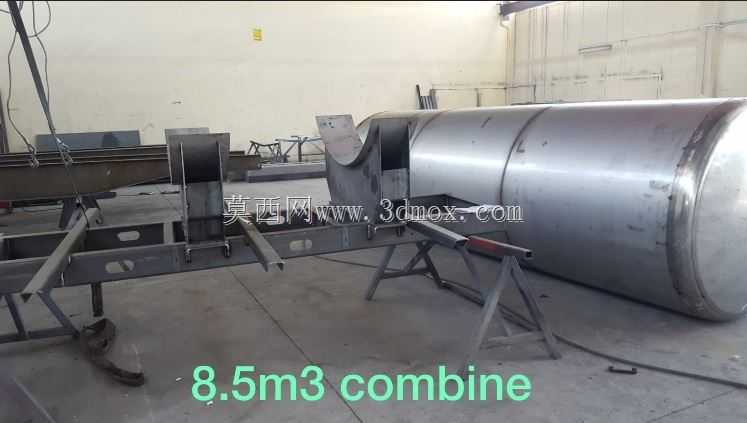

　　从结构设计角度看，长筒体并非单纯装饰件，其内部可作为储料腔、风送通道或清选分离腔使用，外部通过多组支座固定在车架纵梁上。筒体两端设置端盖、锁紧件和回转连接结构，便于检修时打开内部叶片、隔板、密封件或输送构件。顶部绿色弯管构成外部输送路径，管路走向避开驾驶室视野和维修通道，弯头处预留法兰或卡箍连接位置，能够在装配时补偿少量制造偏差。前端红黄配色的执行部件包含轮盘、护罩、连接轴和喷口支架，喷口方向可随作业需求调整，靠近地面的支撑边梁则用于限制最低离地间隙，防止田间颠簸时喷射部件直接撞击田埂或硬质路面。

　　行走部分采用橡胶轮胎与车桥组合，后轮附近布置较大的蓝色轮罩或传动护壳，车架下方保留制动、转向和传动系统的安装空间。驾驶室位于筒体前侧，外形按商用车风格建模，车门、车窗、后视镜和踏步区域均有明确形体，便于在后续设计中校核驾驶员视野、检修通道以及整车通过性。底盘侧面设置连续梁和安装平台，罐体、泵体、阀组、管路支架均可通过螺栓连接到预设点位，这种模块化思路有利于把同一底盘扩展为吸送车、清理车或移动式收获辅助装备。

　　建模时需要重点控制几个边界。第一是整车长度方向，卧式筒体占据车架主要跨度，前端喷射机构又向前悬伸，转弯和倒车时不能只看驾驶室轮廓，必须把喷口支架和下部护梁纳入运动包络。第二是高度方向，顶部管路、筒体最高点和驾驶室顶部形成不同高度层级，运输状态下应核对道路限高、库门进出以及粮库罩棚下方作业空间。第三是侧向宽度，轮胎、车架支腿、筒体支座和外部管路不得超出安全通行宽度，管路接头处还要预留扳手操作空间。第四是离地间隙，前端作业部件接近地面，结构上既要保证喷射角度，又要避免在坡地、垄沟和碎石路面发生刮碰。

　　功能实现上，该装备强调移动作业与连续处理的结合。车辆驶入作业区域后，可利用底盘动力或独立动力单元驱动风送、泵送或旋转分离机构；物料或气流经筒体、顶部管路和前端喷口形成连续路径，完成收集、增压、输送、喷射或清选。筒体侧面的检修口、端部连接盘和外部固定带，使日常维护不必整体拆卸大型腔体；管路弯头采用大半径过渡，可降低流道阻力和物料卡滞风险。前端喷射组件的支架采用多层板件焊接或螺栓装配思路，能承受振动和反冲力，同时通过销轴、滑槽或紧固件实现角度锁定。

　　在三维设计过程中，装配关系应按底盘车架、车桥轮胎、驾驶室、罐体总成、管路系统、前端执行机构、附属护罩分层建立。罐体支座与车架接触面需要保持贴合，螺栓孔位应与纵梁加强板对应；顶部管路与筒体接口处应保留密封件压缩量；前端旋转部件与固定护罩之间要设定安全间隙，避免运动干涉。对于结构工程师而言，该模型可用于检查整车布置、管路走向、维修开口和作业包络；对于设备选型人员，则可据此评估轮式移动清选装备在农田、晒场、粮库和园区道路中的适配性。
