自卸式环卫垃圾转运车斗结构

　　这套三维结构围绕城市环卫与厂区短途垃圾转运场景展开，核心是一套可挂接、可举升、可倾翻卸料的金属车斗总成。现场使用时，它通常配合小型牵引底盘或垃圾收集车后部挂架工作，承担桶装垃圾、零散废弃物和轻量工业垃圾的临时装载与集中转运。车斗主体采用大面积钣金焊接形式，侧板和底板通过折边、加强筋与局部立筋组合，既控制空斗重量，又避免满载垃圾挤压时出现侧板外鼓。

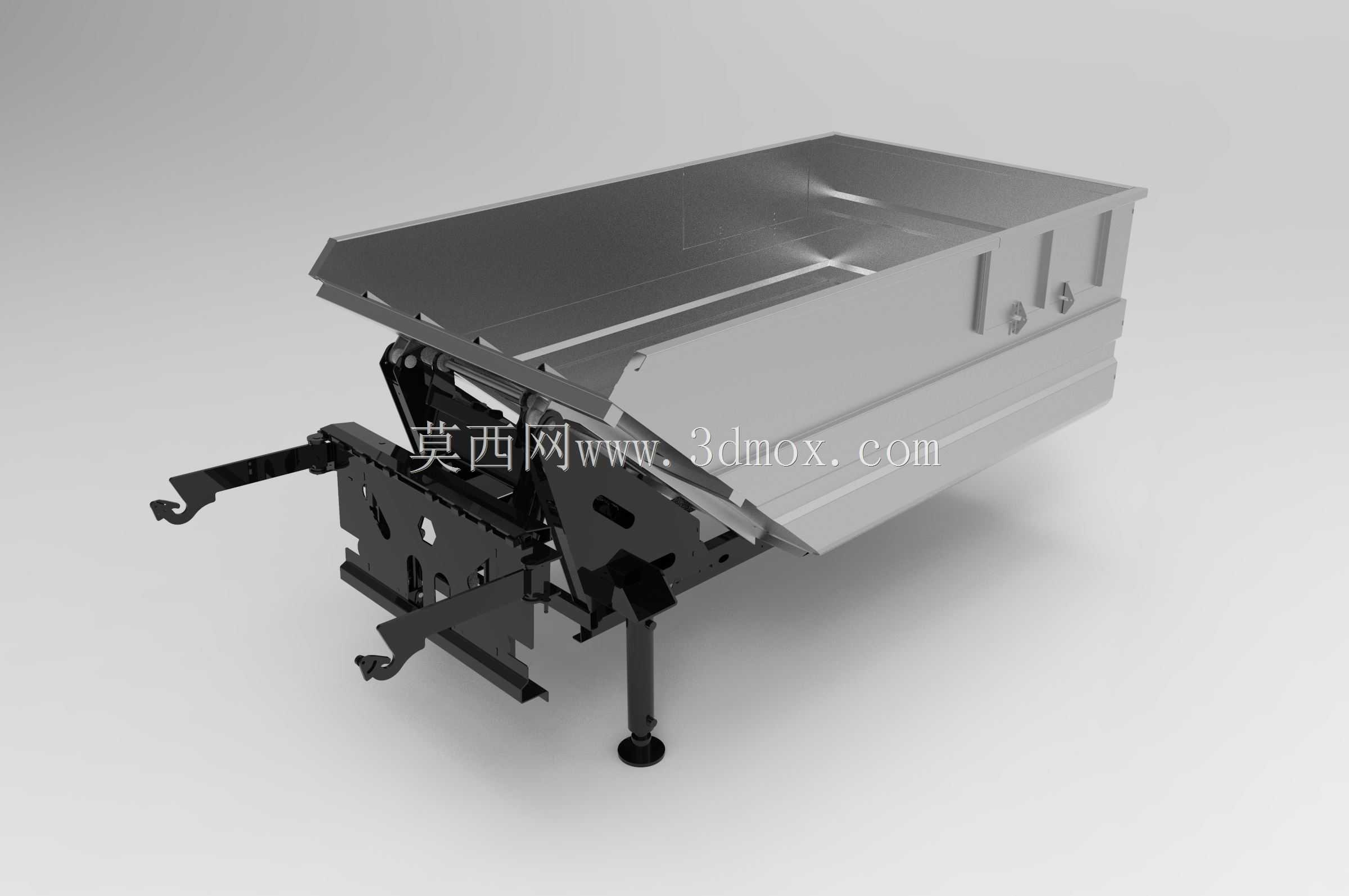

　　从结构布置看，料斗上沿采用外扩开口，便于人工或机械投料；底部向卸料方向形成倾斜趋势，倾翻时松散物料能够依靠自重滑出，减少残留。侧板外侧布置竖向加强槽和安装孔位，用于连接挡料、锁紧或附属挂接件。后部与底架之间保留铰接空间，举升过程中斗体绕铰点转动，液压元件提供稳定推力。底架并不是简单平板，而是由纵梁、横梁、支撑腿和挂钩组件共同构成：前方挂钩用于与底盘快速对接，中部支撑腿在脱离底盘时承担落地稳定，后部则承担铰点和倾翻载荷。

　　设计思路上，这类车斗不能只追求容积。环卫作业通道、小区道路和厂区内部道路往往较窄，转弯半径有限，因此斗体宽度、悬伸长度和挂钩位置都需要与牵引车辆匹配。模型中可以看到前端连接机构向下方延伸，挂接后重心应落在底盘允许承载区域内，避免满载时前轮附着力下降或后部过载。支撑腿下端设置可调接地结构，在拆装、停放或等待挂接时，能够让斗体保持水平，不因地面轻微不平而晃动。

　　液压倾翻系统的布置重点在于推力线和行程。油缸并非垂直顶起斗体，而是随铰点运动形成变化的力臂；初始举升阶段斗内物料最多，需要较大启动力，随着倾角增大，物料逐渐卸出，载荷下降。建模时必须检查油缸两端铰接点在最低位、中间位和最大倾翻角下的位置关系，防止油缸死点、管路干涉或斗体与底架碰撞。车斗后部的铰链需要承受反复冲击，销轴、衬套和加强板区域应重点校核磨损与焊接强度。

　　外形边界方面，料斗长度决定单次装载量，宽度受车辆通行和挂接标准限制，高度则影响投料便利性以及整车重心。侧板上沿不宜过高，否则人工倾倒桶装垃圾时劳动强度增加；过低又会导致运输过程中垃圾洒落。前端挂钩、支撑腿和油缸支架向下突出，属于安装时必须核对的下部边界，尤其在车辆爬坡、过坎和倒车入库时，要避免触地。斗体后部卸料边缘应略低于前部堆积区域，使倾翻卸料方向明确。

　　钣金细节上，底板承受物料摩擦和冲击，厚度与加强梁间距需要协调；侧板大面积区域依靠折弯筋提高刚度，焊缝则集中在梁、铰座和挂钩附近。模型把挂钩、支腿、油缸安装座、斗体加强筋和侧板开孔都独立表达，便于在设计阶段拆解为焊接件、机加工件和标准件。对于结构工程师而言，后续可在此基础上继续补充液压管路、限位块、密封条、尾门锁紧机构或尾灯安装位，使它从概念车斗进一步细化为可制造、可装配、可维护的环卫转运装备。
