七立方后装压缩式环卫垃圾清运车

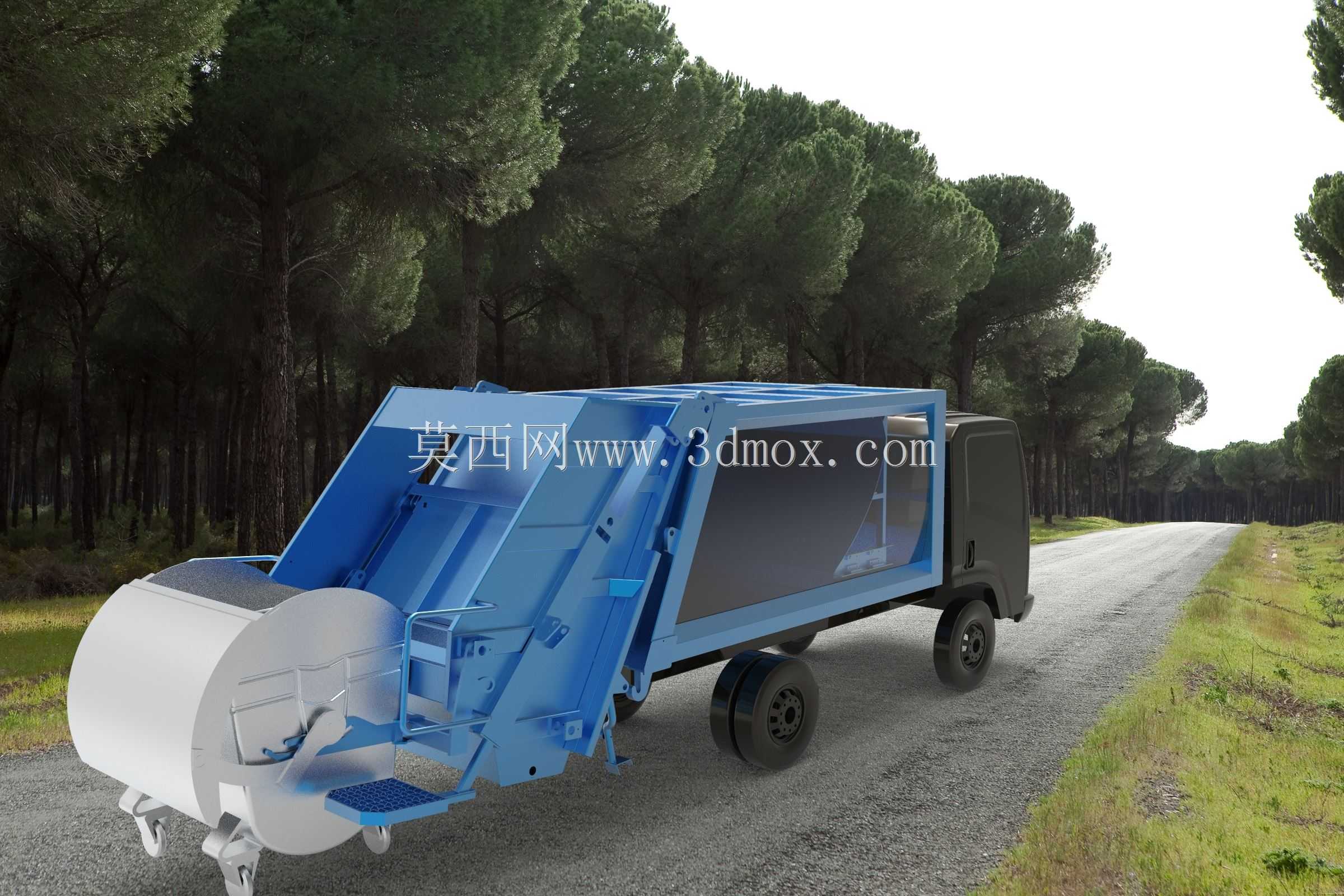

　　城镇生活垃圾收运体系里，后装压缩式垃圾车承担着从沿街垃圾桶、小区收集点到转运站之间的高频转运任务，这套七立方米容量的整车三维结构，围绕环卫作业的实际动线完成了上装、装填机构与底盘的匹配搭建。模型里最靠前的白色圆形构件是挂桶翻转机构的配套料斗与提桶接口，作业时标准240L塑料垃圾桶被两侧挂齿卡紧，随翻转臂绕铰接点抬升，桶内垃圾在重力作用下倾倒入后部装填舱，整套动作不需要人工接触垃圾，避免清运过程中的遗撒与异味扩散。蓝色主体箱体为密闭式储料舱，内部配置推铲与压缩液压组件，填入的松散生活垃圾被反复挤压减容，常规居民生活垃圾的压实密度可以提升数倍，七立方米的箱体有效装载量远高于同容积的敞露式清运车，减少车辆往返转运站的空驶里程。

　　从结构设计思路来看，上装部分的载荷全部通过副车架传递到二类卡车底盘的主梁上，建模时需要重点核对副车架与底盘纵梁的连接孔位、U型螺栓布置间距，避免上装满载压缩工况下出现应力集中；箱体尾部与装填器之间采用铰接加锁钩的组合结构，卸料时整组尾部装填器绕上铰链举升，内部推铲向后滑移将压实的垃圾块推出，完成自卸动作，锁钩的锁紧力需要匹配箱体内部压缩反力，防止运输途中污水滴漏。外形边界方面，这类七方压缩车在满足总质量法规要求的前提下，箱体长度、宽度严格贴合底盘轮距与驾驶室后方的安装空间，整车宽度方向不超出国标车辆限值，尾部翻转挂桶机构在作业展开状态下会向车尾方向延伸出操作距离，建模时单独保留了挂桶臂的运动铰接副，能够模拟翻转全过程的包络空间，

　　校核机构抬升时是否会和箱体尾部、地面障碍物发生干涉。底盘部分保留了行驶系统的车桥、轮胎、驾驶室与燃油箱基础结构，上装液压管路沿箱体侧面排布，液压油缸的铰接点位置经过力臂优化，举升尾部装填器的油缸支点布置在箱体侧下方，既获得足够的推力力矩，也不会超出车体侧面轮廓。实际应用场景中，该车型适配居民小区、商业街区、市政道路的日常垃圾清运，密闭结构可以阻挡垃圾异味扩散，压缩减容特性让单趟车次可以覆盖更多收集点位，三维建模过程中把装填机构的刮板、滑板、挂桶臂都做了独立零件拆分，工程师可以直接在此基础上调整箱体容积、改配不同规格的提桶机构，或者校核液压油缸的行程与推力参数，也能用于环卫装备的方案展示、结构干涉检查与作业动线模拟，提前发现装配阶段可能出现的管路干涉、铰接点同轴度偏差问题，缩短专用环卫车辆的改型设计周期。
