土耳其陆军装甲运兵车概念结构设计

　　该装甲运兵车结构方案面向轻型陆战机动平台的概念设计场景，主要承担战场人员投送、前沿巡逻、低强度冲突区域通勤以及伴随装甲分队快速机动等任务。整车采用高度折面化的装甲车体布局，外观没有沿用传统轮式装甲车外露底盘与平直舱壁的形式，而是将乘员舱、动力舱外罩、前部防护楔形区和侧部防护面整合为连续多面体，使外轮廓在满足内部承载空间的同时，形成更有利于分散入射威胁方向的斜置表面。

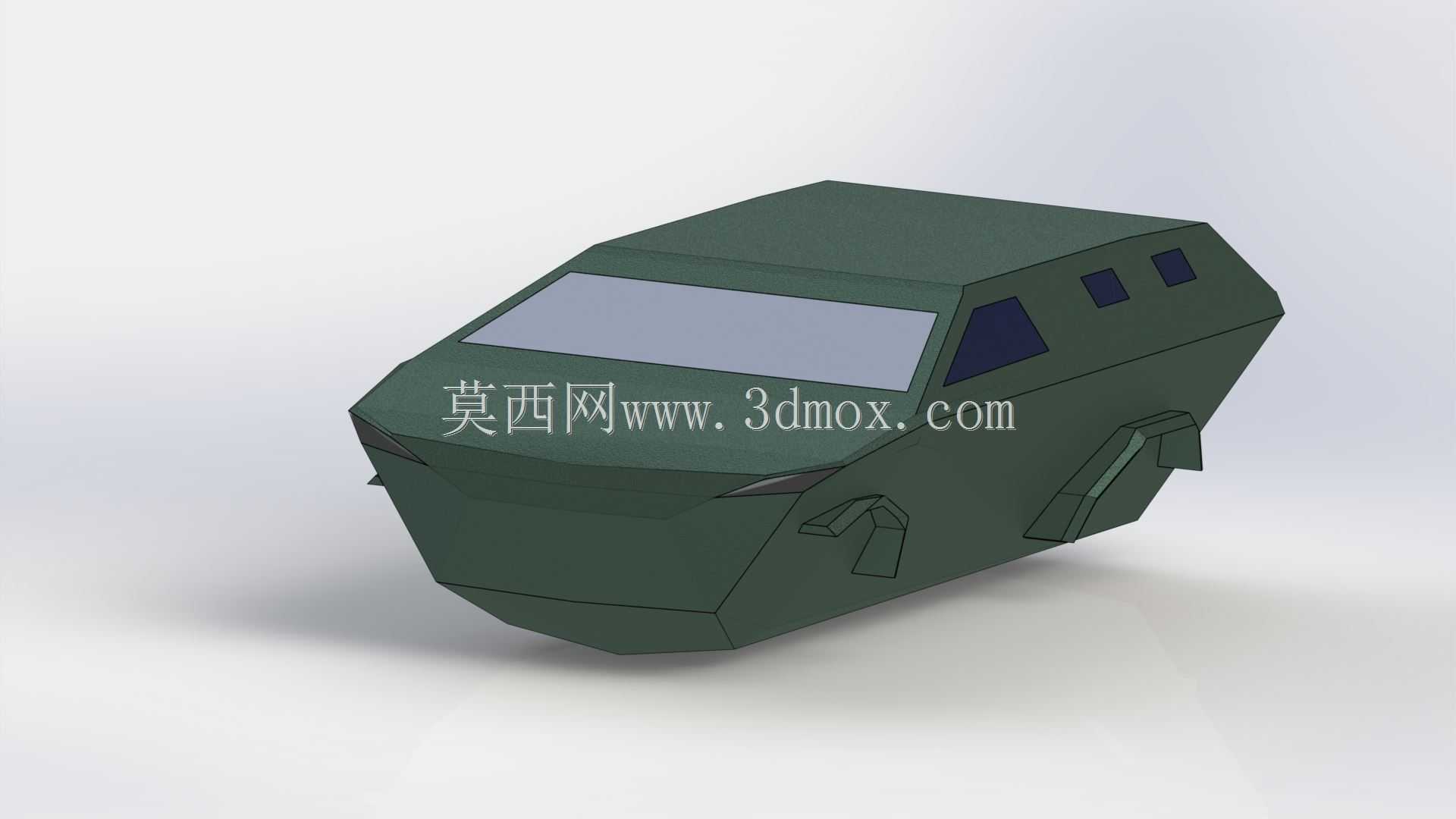

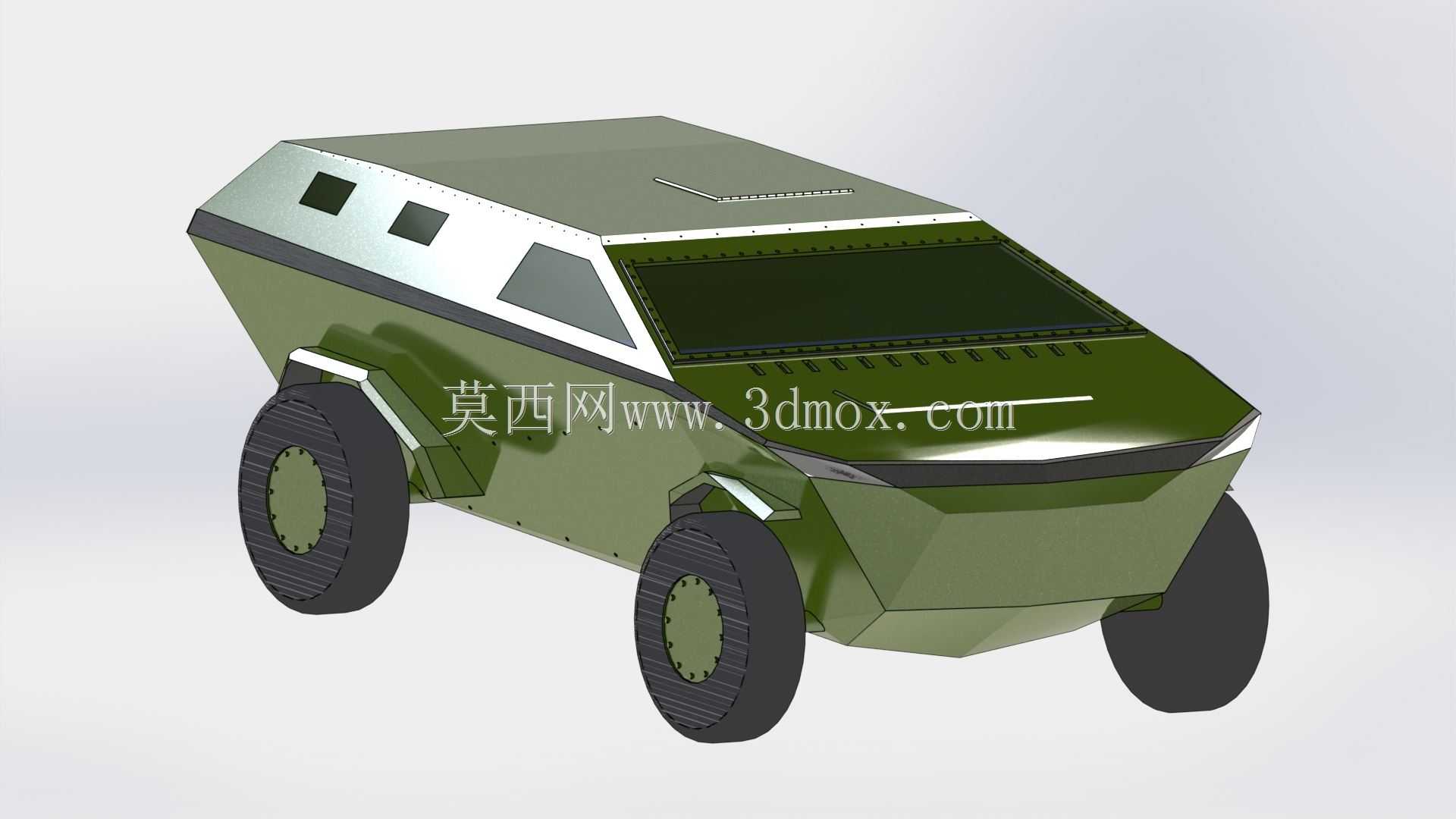

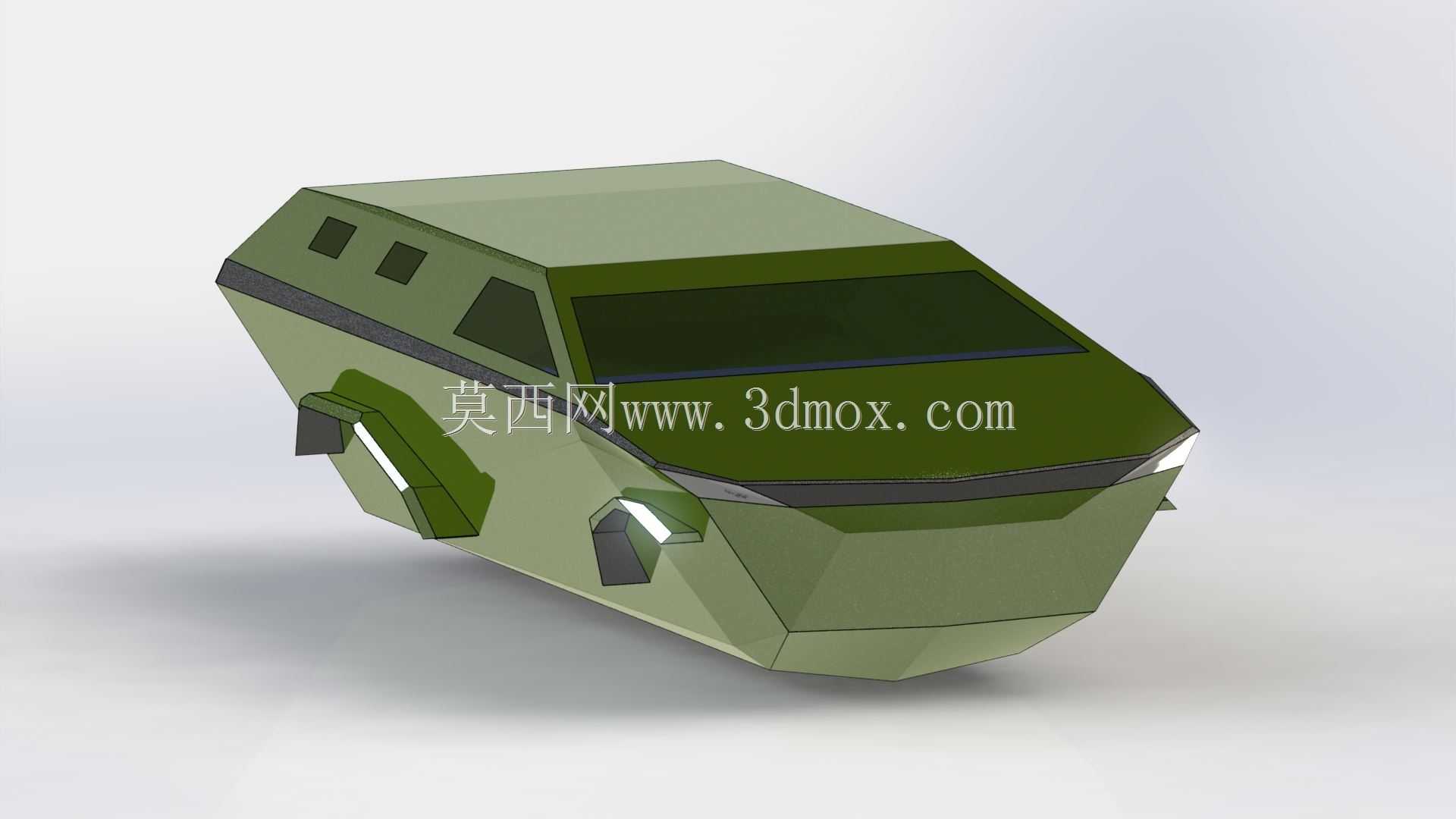

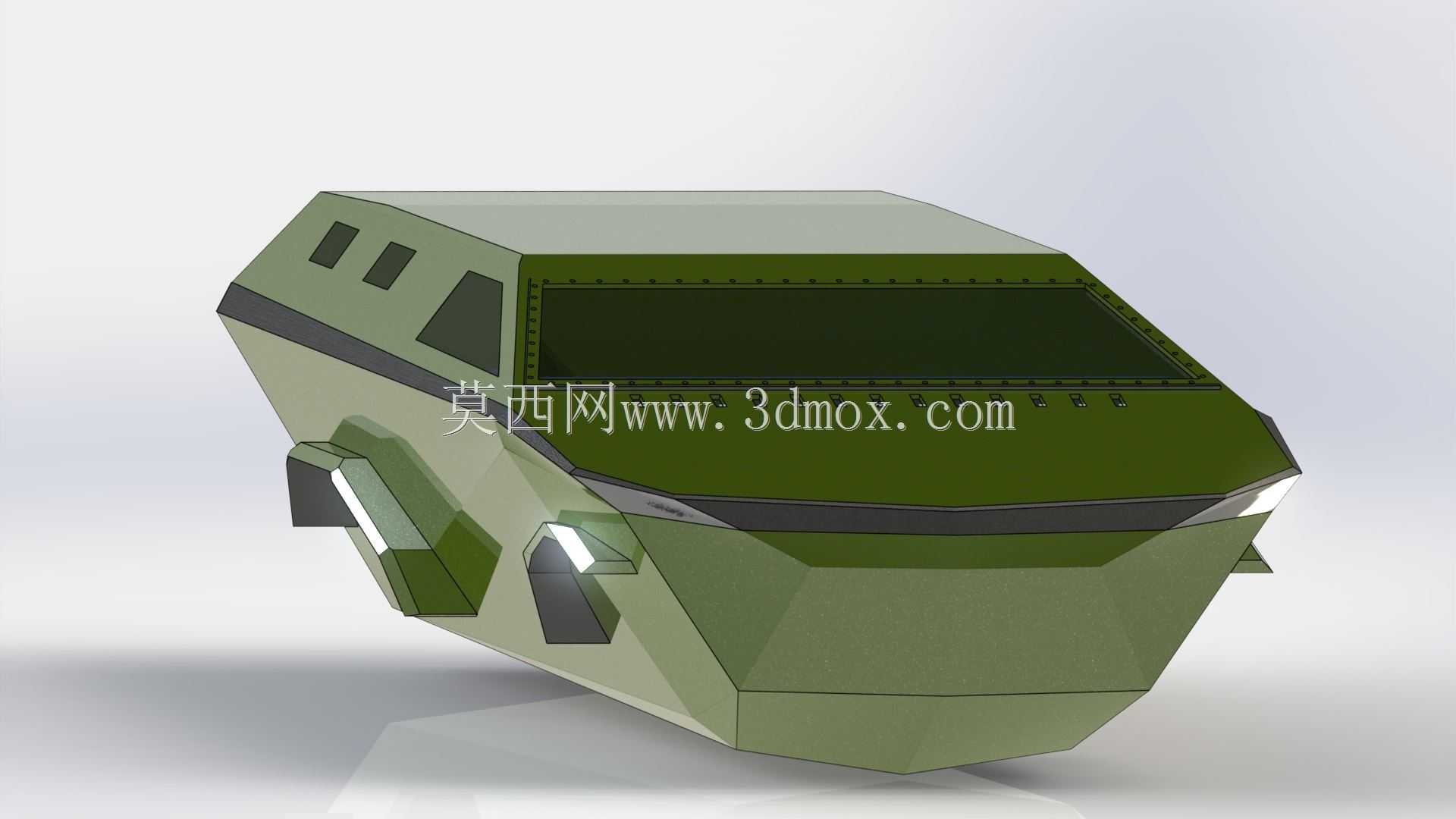

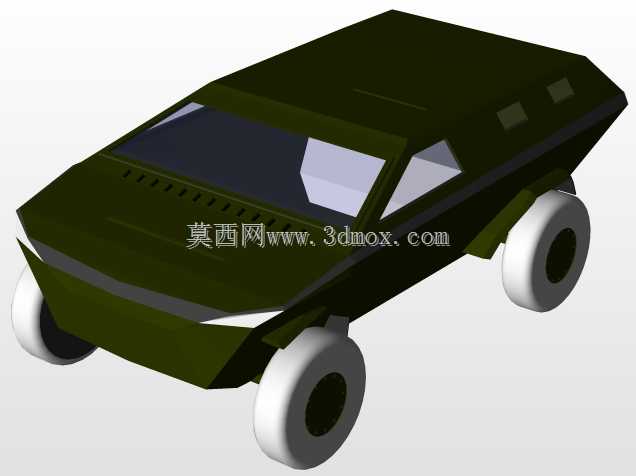

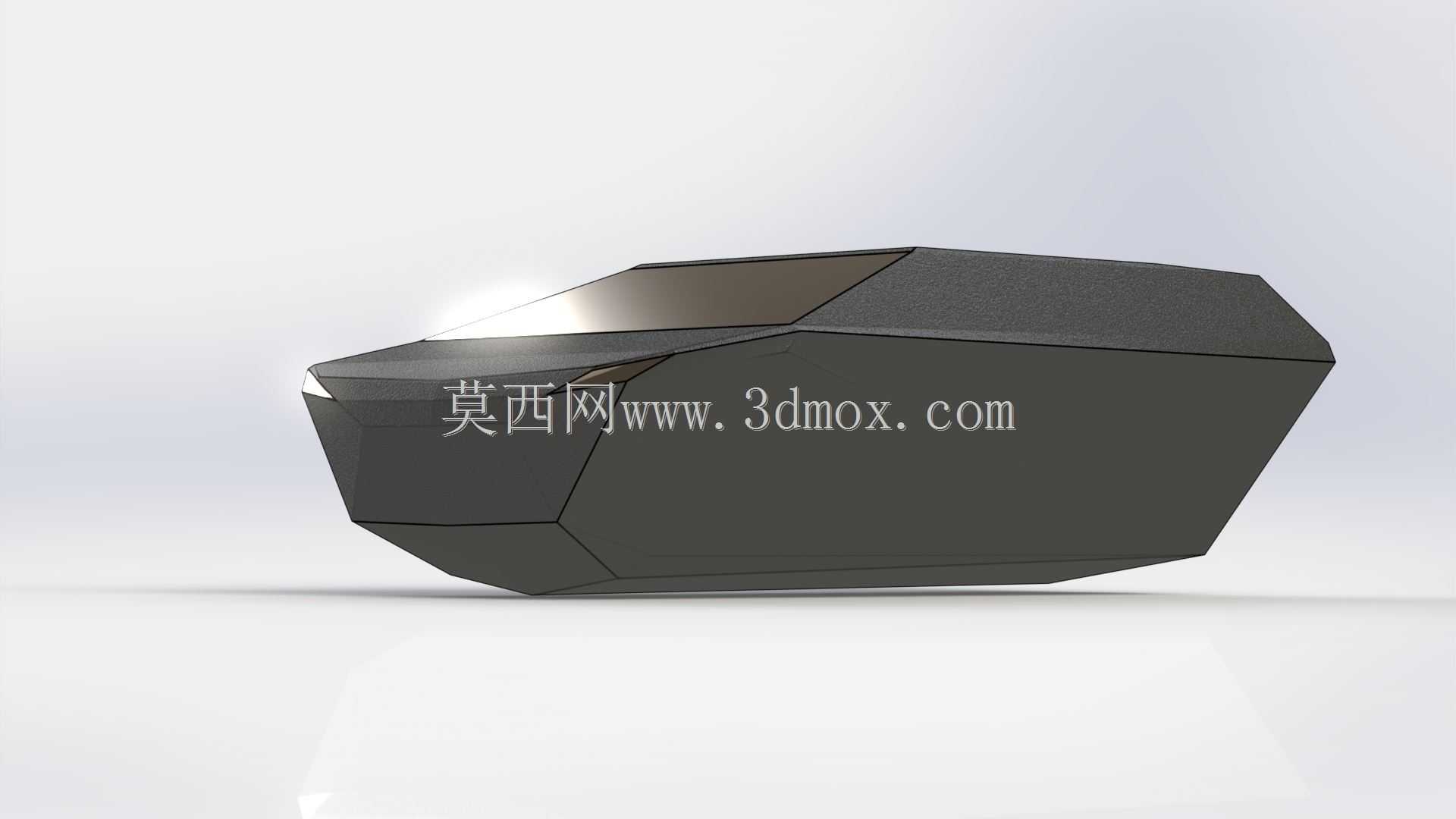

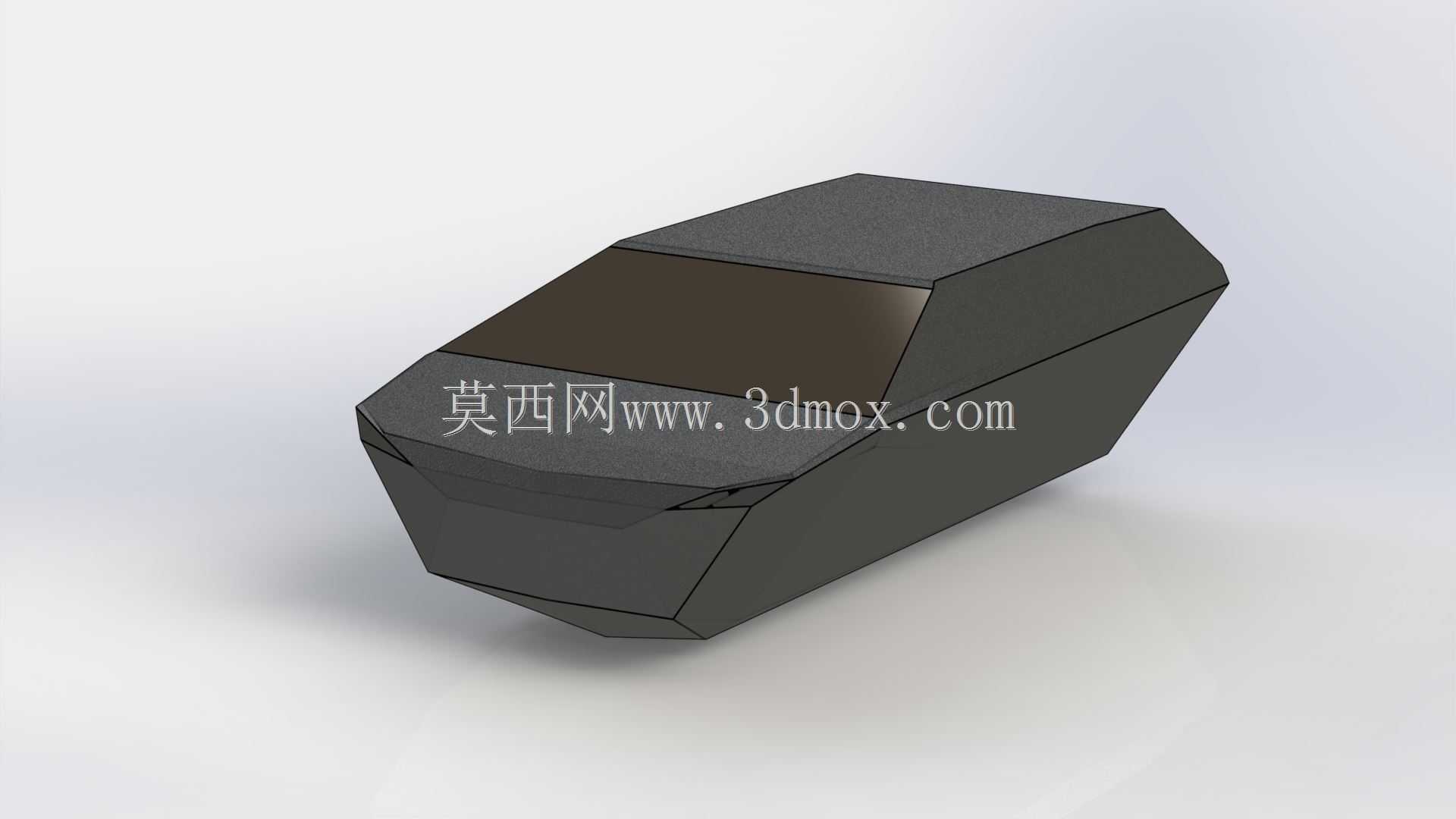

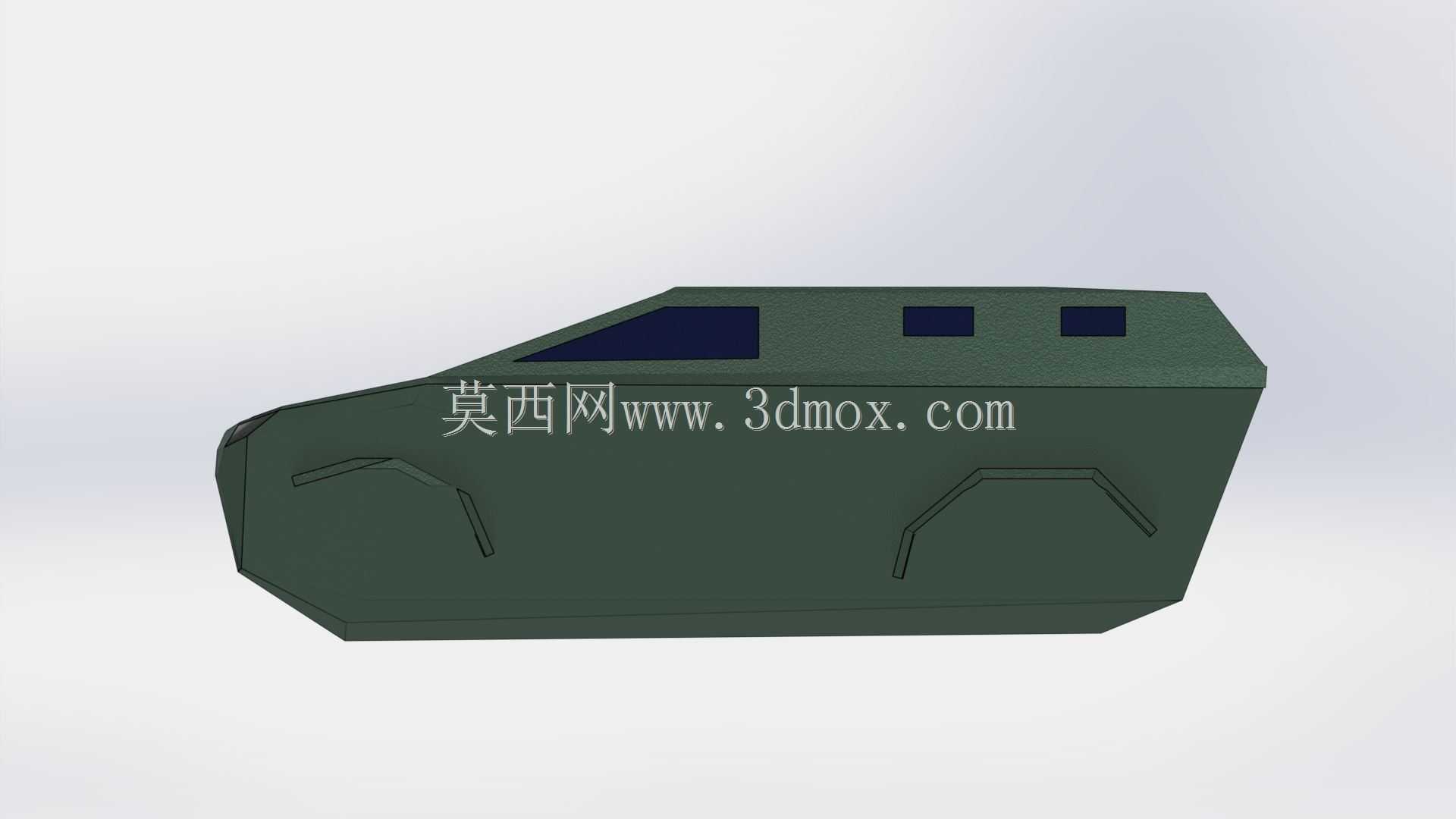

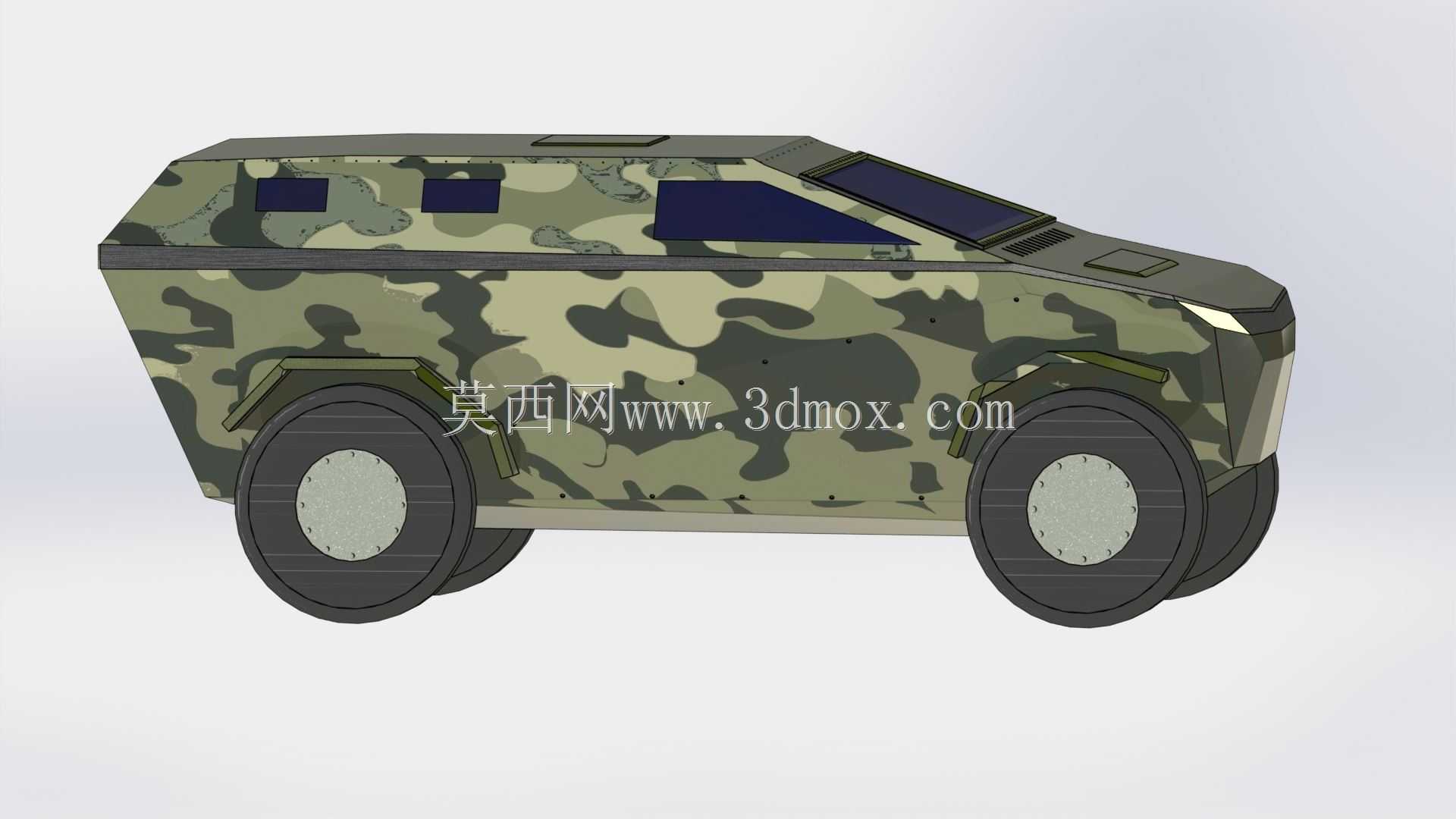

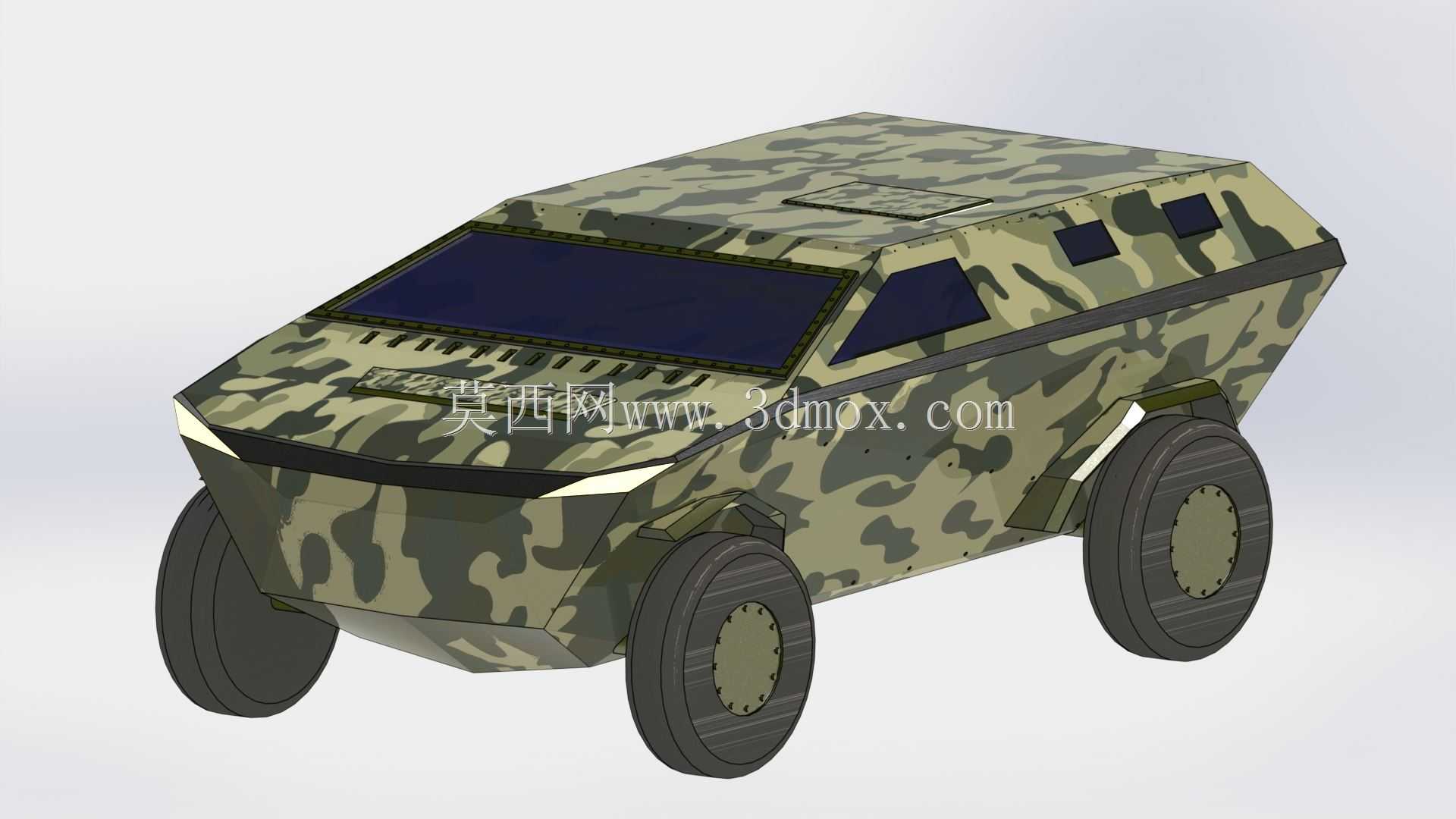

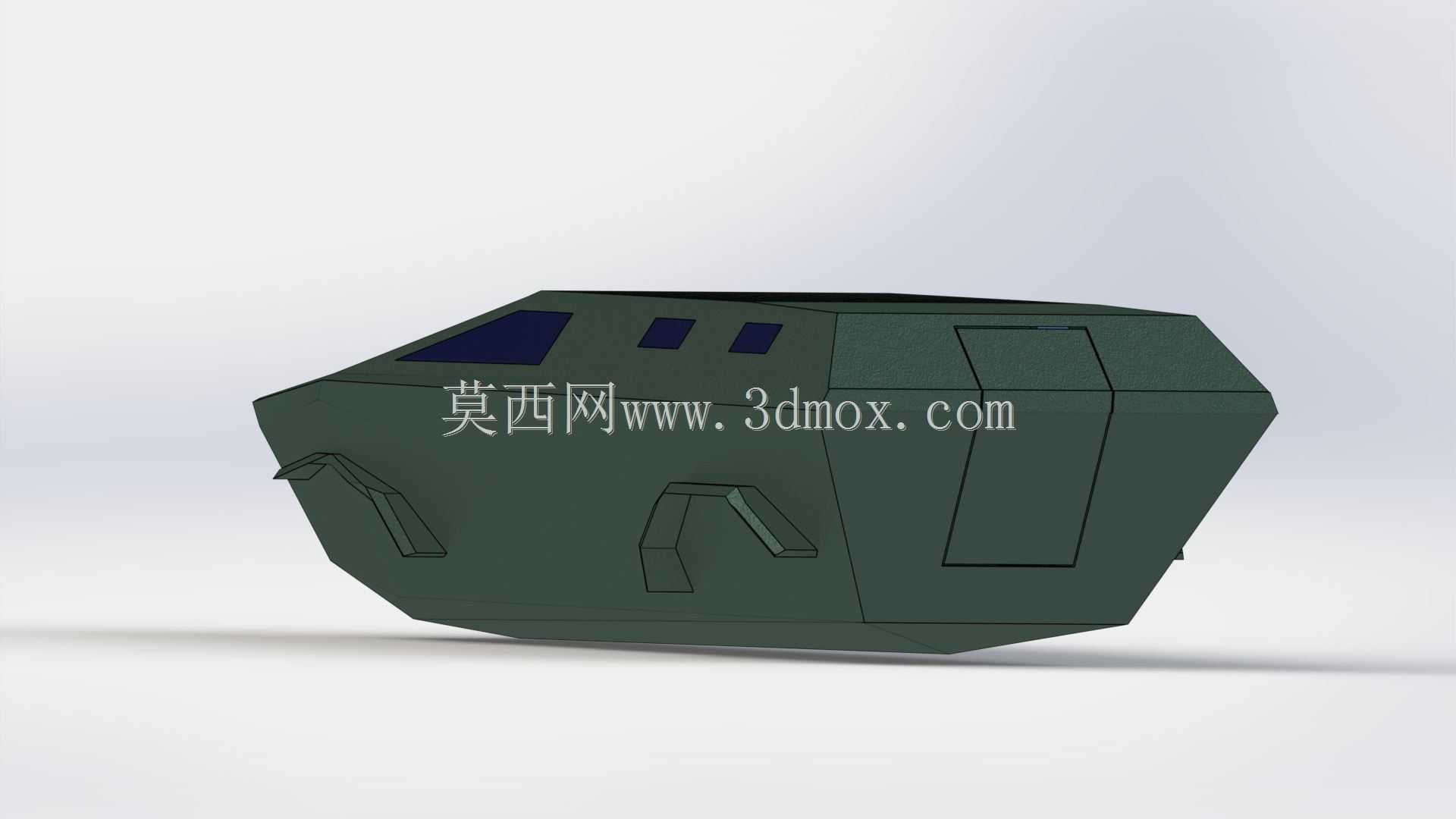

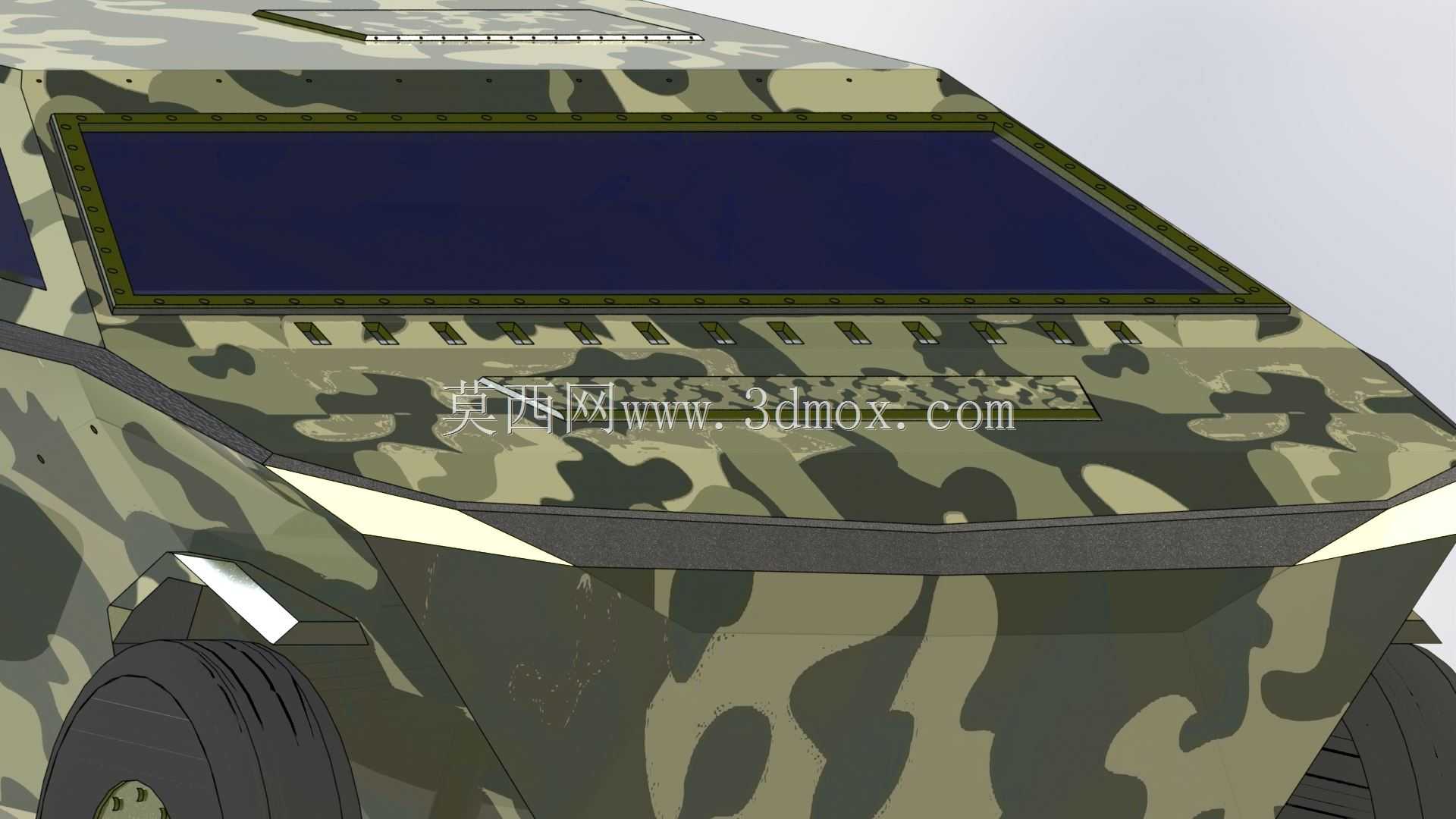

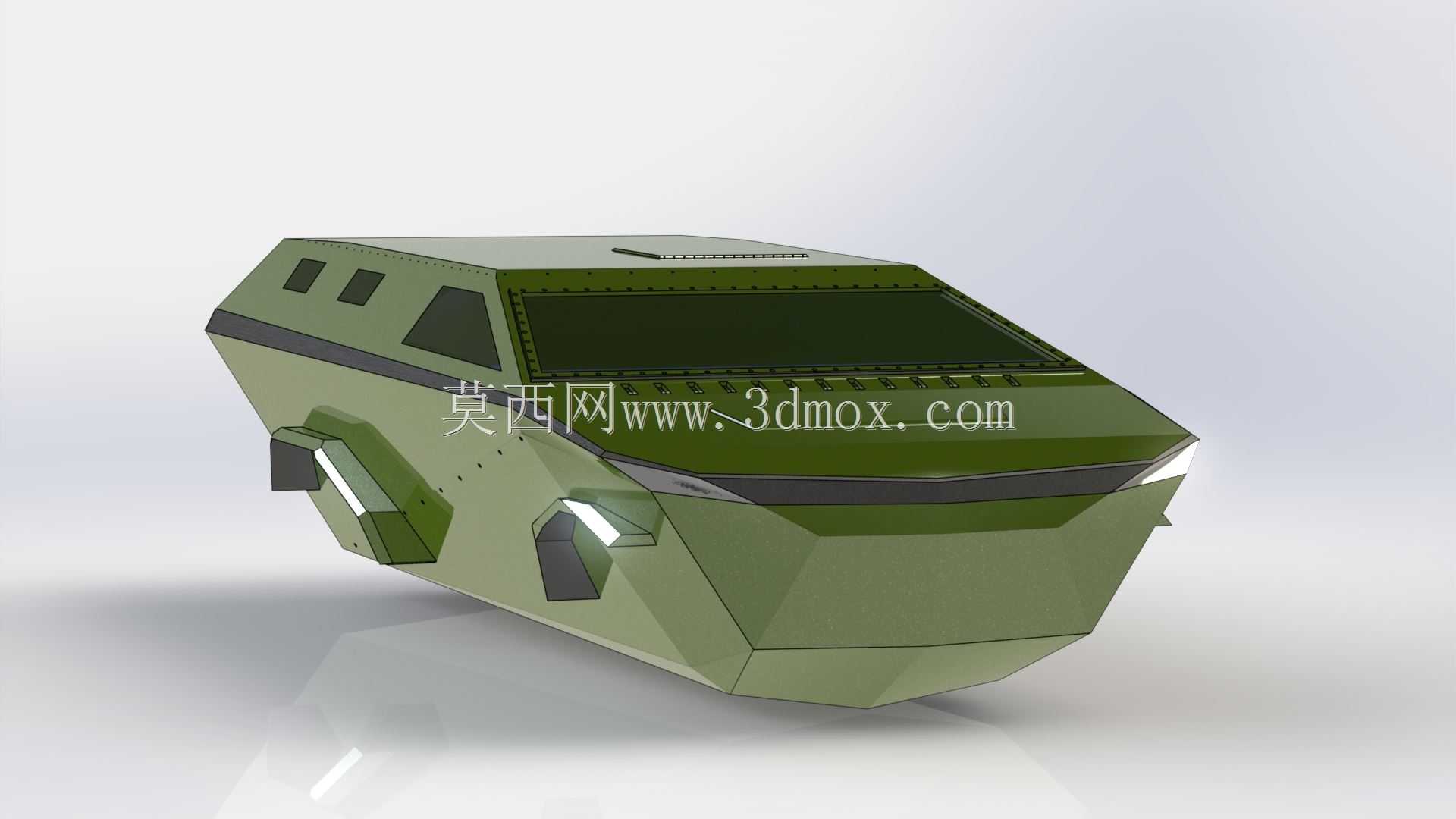

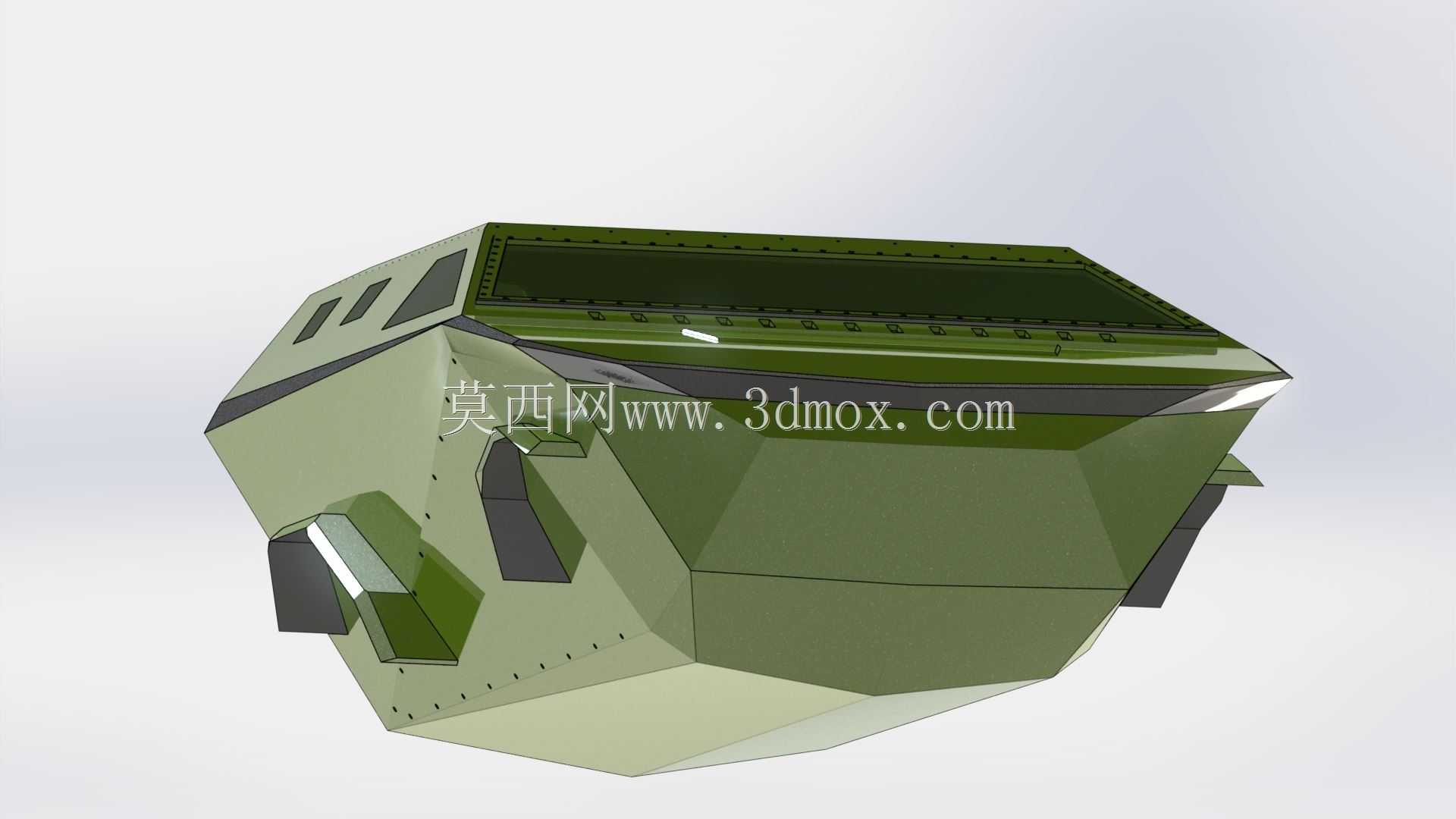

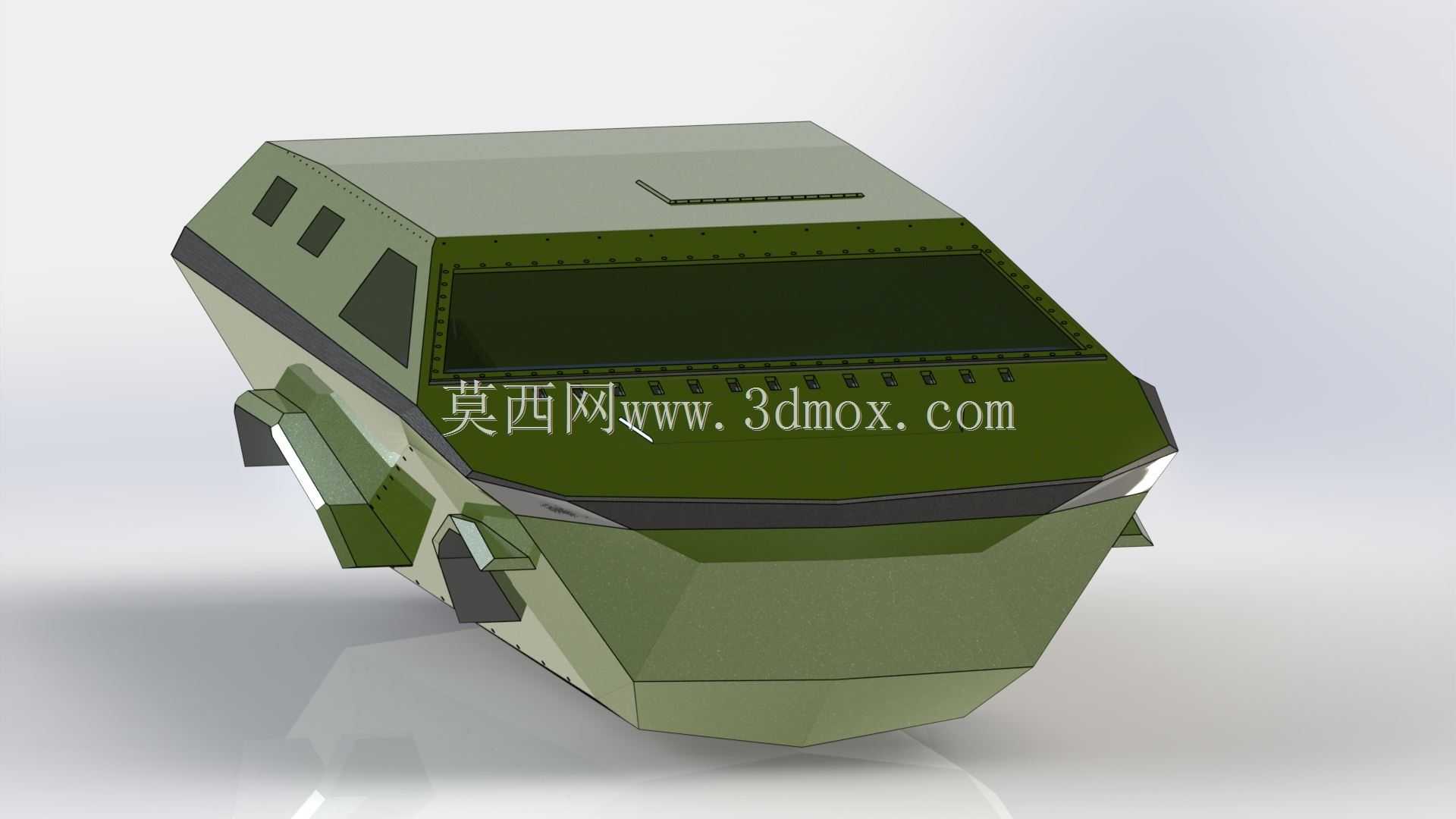

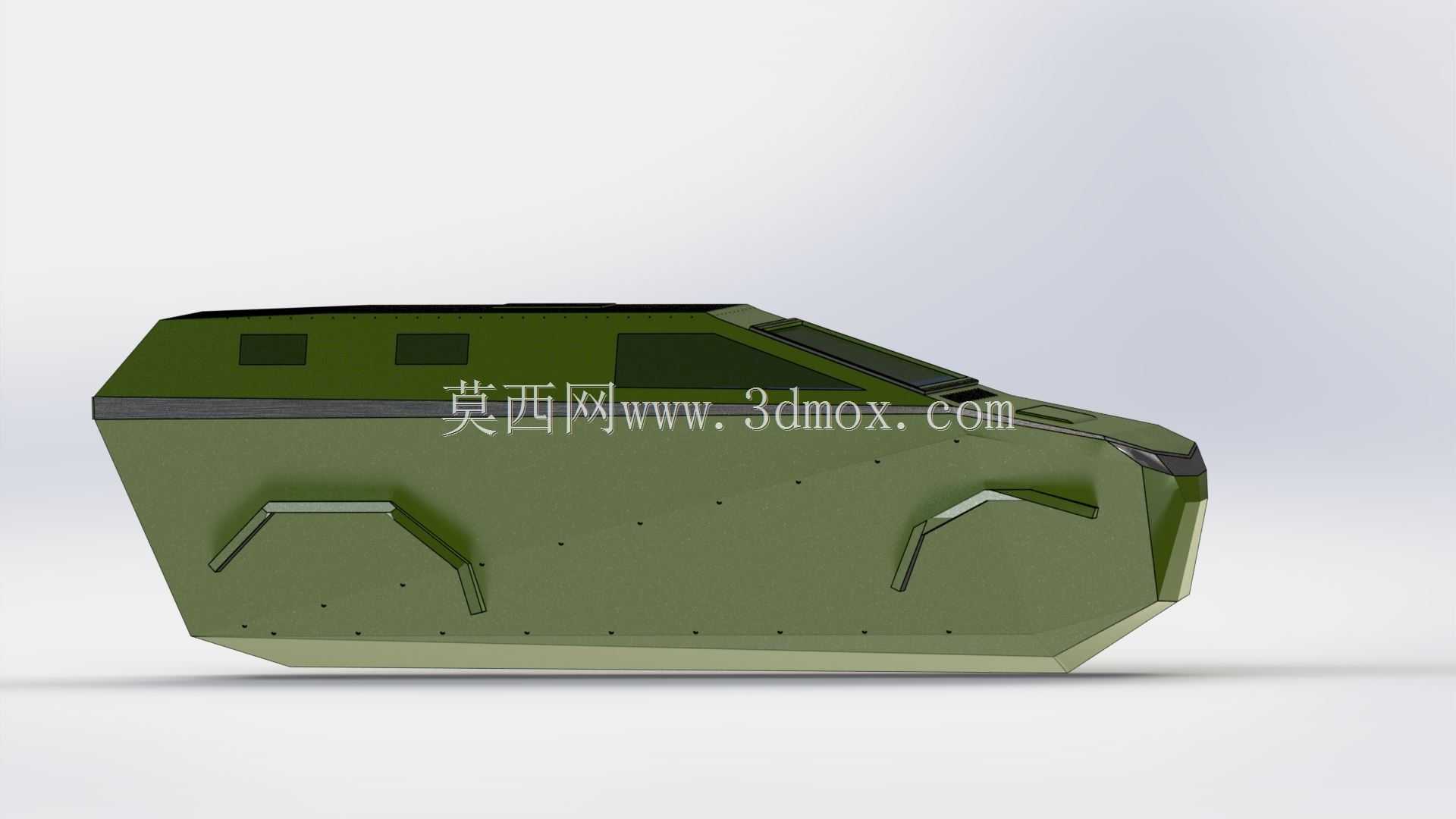

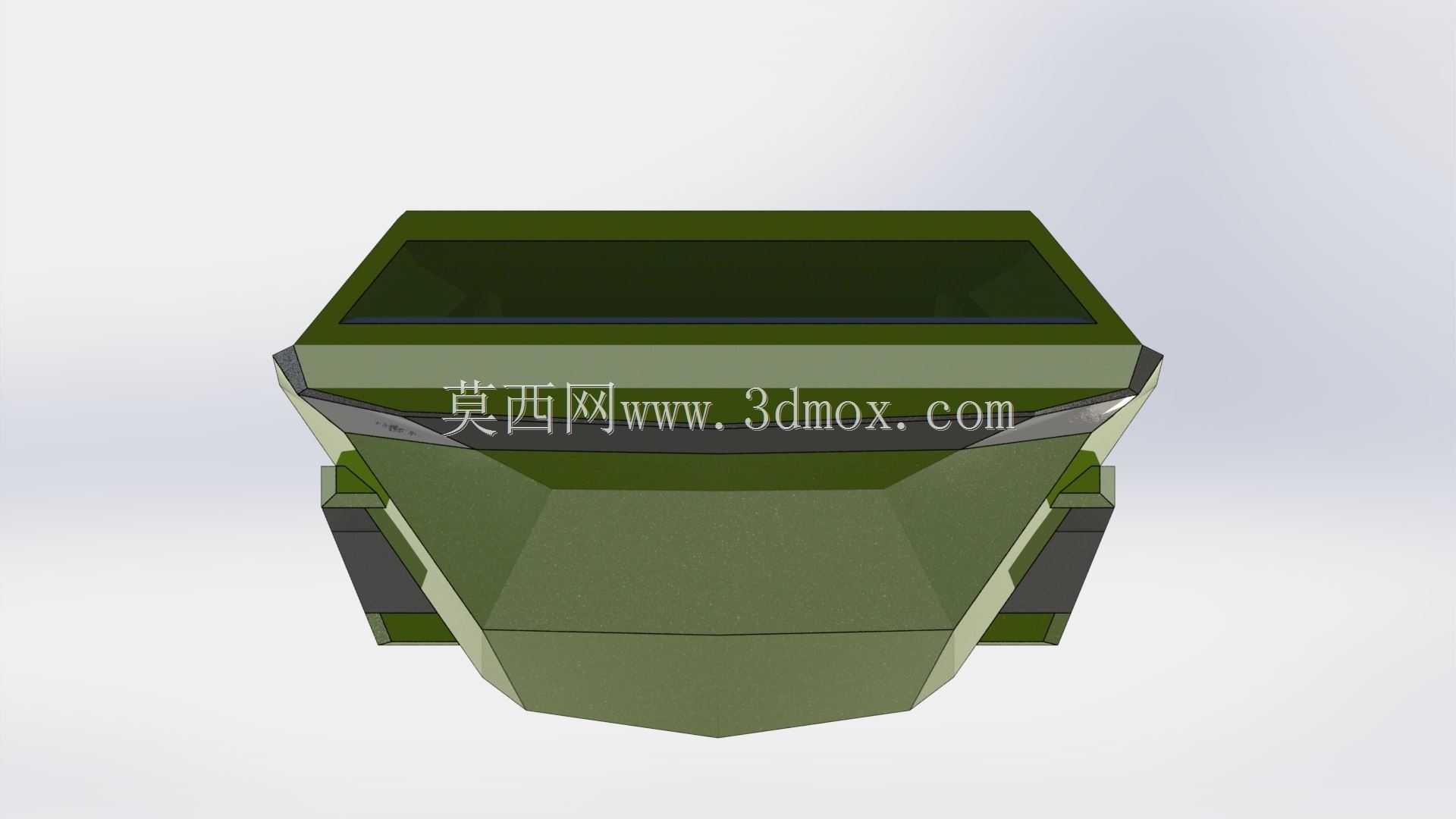

　　从结构布置看，车体前部采用大倾角楔形装甲面，前风挡区域为狭长深色观察带，兼顾正面防护与乘员前方视野。顶部轮廓相对低矮，能够降低车辆在开阔地形中的可视高度；侧面由多段折线构成，轮拱区域与侧装甲一体化过渡，减少外挂突出部件。车身两侧设置小型观察窗或射击孔位，侧部还预留灯具、外伸后视镜及乘员进出相关接口的位置。此类造型在三维建模时需要重点处理折面之间的相切与相交关系，尤其是车头尖楔区、侧围过渡面、顶部甲板和轮罩空间的连续闭合，不能只关注外观棱角，还要保证车体内部能够容纳乘员座椅、动力系统、传动通道、悬架行程和轮胎转向边界。

　　实际用途上，这类车辆不同于重型履带式步兵战车，更强调公路机动、快速部署和城市狭窄道路通行。设计时需要在防护等级、整备质量、乘员数量和动力性能之间取得平衡。低矮楔形车头有助于改善正面来袭方向的偏置角度，侧部折面也可避免大面积垂直装甲直接暴露；但折面过多会带来板件加工、焊接装配和内部衬层安装的复杂度，因此在工程深化阶段应将外观曲面拆分为可制造的装甲板组件，并明确各板件厚度、拼接坡口、加强筋位置以及密封防水要求。

　　外形尺寸与安装边界是该类模型转入工程设计时必须校核的重点。车体宽度需要满足道路运输和城市巷道通行，轮距不能超出侧装甲投影过多；车头悬伸长度受接近角限制，若前楔面过低，在坡道、壕沟、碎石路面行驶时容易发生触地。侧围与轮胎之间应保留悬架跳动、转向摆动和防滑链安装间隙，轮罩内部不能因造型收窄而干涉轮胎最大转角。顶部甲板需预留舱门、通风装置、通信天线、观瞄设备或遥控武器站的安装平面，相关接口不能破坏车体密封和防护连续性。车尾区域虽然在当前展示视角中不明显，但实际方案应考虑尾门开启轨迹、人员上下车空间、动力舱散热通道以及后部防护倾角。

　　建模思路上，可先以乘员舱包络和轮胎接地位置建立总体硬点，再反推外装甲折线。车头观察窗、侧窗、灯具和后视镜属于外观识别件，应单独建立装配层级，便于后续替换为不同防护等级的组件。车体表面的铆钉或连接点阵列需要与内部骨架位置对应，不能仅作为装饰均匀排布；若采用焊接装甲板，则外表面连接特征应相应减少。底盘部分在概念阶段可简化为轮组与悬架占位，但在结构评审时必须补充离地间隙、轴距、质心高度、进出气路径和维修开口。

　　该方案适合用于军用车辆造型验证、装甲车体布局讨论、三维装配练习以及专用车辆概念展示。对结构设计人员而言，价值不只在棱角鲜明的外观，而在于理解防护外形、乘员空间、机动边界和制造装配之间的约束关系：每一道折面都应服务于防护或布置需求，每一处外伸件都要考虑战损冗余和通过性，最终使概念模型能够从视觉方案进一步走向可评审、可拆解、可制造的车辆工程结构。
