内置星型叶片筒式涵道轮辋结构

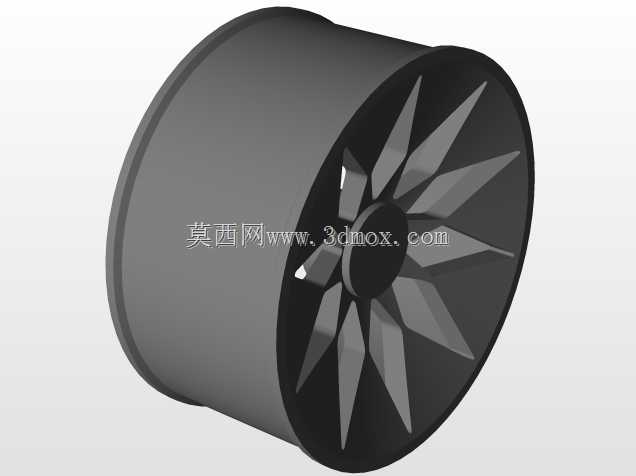

　　该结构呈现为短圆筒形轮辋与内部星型放射叶片组合的一体化部件，外筒采用等壁厚回转体形态，筒身轴向长度与外径比例接近，端部形成环形安装边界，适合在受限的圆形通道内布置。外轮廓没有额外突出的支座或法兰，整体以圆柱面作为主要配合面，安装时可通过筒壁外圆与相邻机座、护圈或管道内壁形成径向定位，端面则可承担轴向贴合与限位。此类结构常见于需要在紧凑空间内完成气流导向、旋转承载或轮式支撑的设备中，例如小型涵道风机、电动轮组、冷却风道、吸尘设备、模型动力装置以及某些轻载输送机构。

　　从功能上看，外筒不仅承担轮辋的轮廓约束作用，也为内部叶片提供连续的外缘支撑。叶片沿中心轮毂呈放射状布置，数量较多，叶形从轮毂处向外逐渐展开，并在靠近筒壁处与内表面相接。这样的布置能够在旋转或固定导流状态下，把中心区域与环形通道之间的力流、气流进行连续传递。若作为叶轮使用，叶片可推动筒内空气沿轴向运动；若作为静态导流轮使用，叶片可对进入筒体的气流进行整流，降低紊流并改善下游风机或散热模块的工作效率；若作为轮辋内部加强结构，放射叶片则相当于多根辐条，将中心轮毂承受的扭矩和径向载荷分散到整个筒壁。

　　设计思路上，该部件把轮辋、辐板和导流叶片合并为一个整体，减少了传统轮辋中单点辐条连接造成的应力集中。中心轮毂区域保留圆形轴孔或装配孔位，用于与转轴、轴承座或驱动件连接；叶片根部在轮毂周围交汇，形成较大的过渡区域，有利于承受启动、制动和变速过程中的交变载荷。叶片外缘与筒体内壁连续结合，使筒体在受扭时不再依赖单薄侧壁单独承载，而是由整圈叶片形成类似内筋的支撑网络。对于薄壁圆筒而言，这种内部星型筋板还能显著提高截面抗失稳能力，降低筒壁在径向压紧、高速旋转或温度变化时发生椭圆变形的概率。

　　外形尺寸方面，建模时需要重点控制外径、轴向宽度、内孔直径以及叶片前缘和后缘的位置关系。外径决定部件能否嵌入既定涵道或轮腔，轴向宽度影响与相邻壳体、端盖、密封圈和风道挡板的间隙；中心孔尺寸则关系到轴系配合、键连接或紧固件布置。叶片在轴向具有一定倾斜和厚度变化，不能简单按平面辐条处理，建模时应先建立中心轮毂与外筒回转体，再通过单叶片曲面阵列形成放射结构，最后统一处理根部圆角和外缘结合面。叶片前缘若参与气流切割，应保持连续顺滑；后缘则需根据风向或旋转方向确定倾角，避免出现突兀台阶。

　　安装边界上，该部件外侧圆柱面宜保留均匀配合余量，端面应保证与轴线垂直，以便在压装、螺钉锁紧或端盖夹持时不产生偏载。中心轮毂与轴的配合段需要明确长度和台阶位置，若用于高速旋转，还应在结构上考虑动平衡去重区域、叶片对称性以及筒壁壁厚一致性。若用于风道系统，外筒与固定管道之间可设置减振垫或止口，防止运转振动直接传递到机架；若用于轮式行走部件，则需在筒体外圆预留轮胎、包覆层或摩擦圈的安装空间。整体结构兼顾导流、承载和轻量化，适合在小尺寸、高集成度的机械装置中作为轮辋叶轮复合件使用。
