双驱皮带输送线带机械臂工位

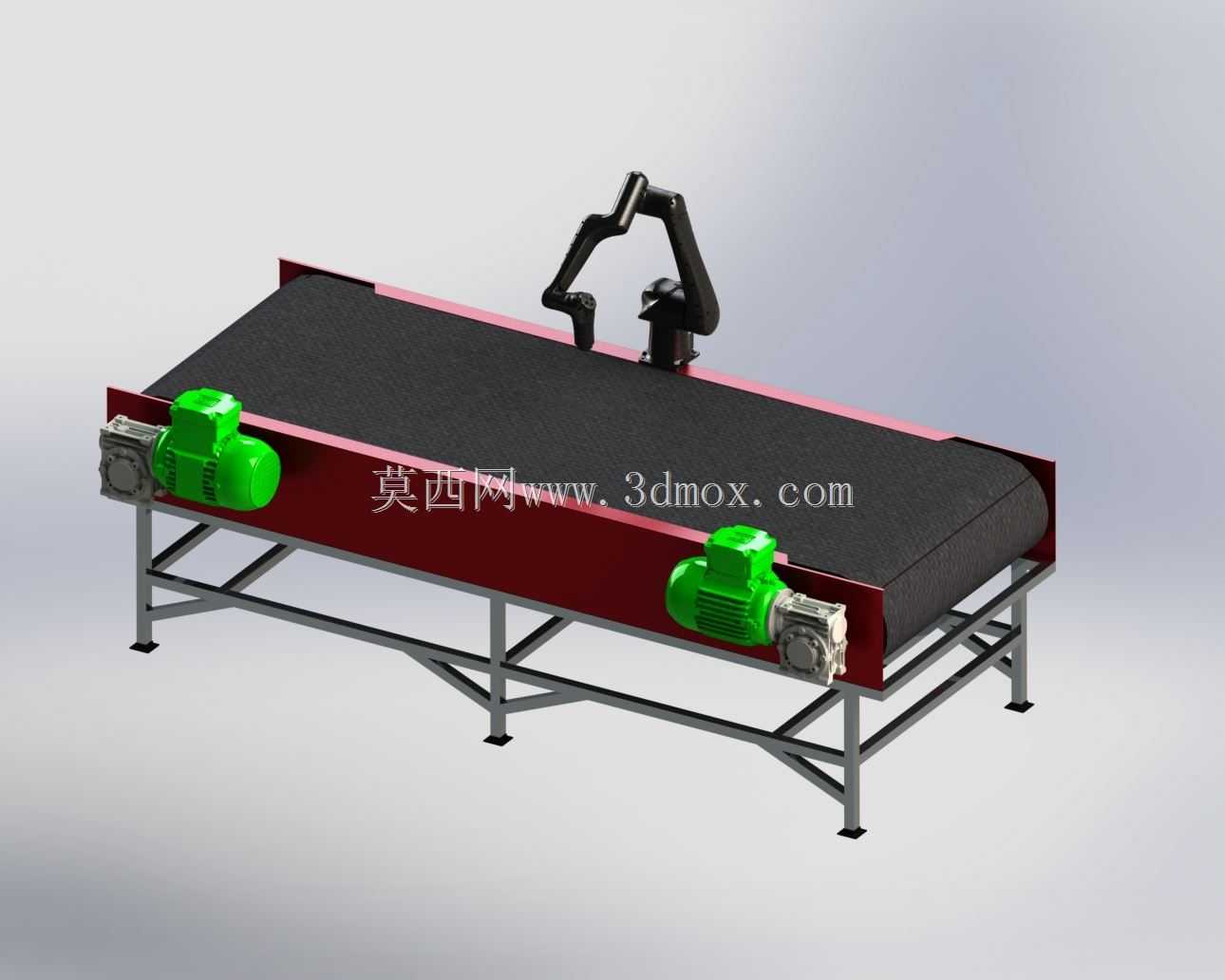

　　这套三维结构呈现的是一条面向连续物料搬运场景的皮带输送设备，主体由长条形皮带承载面、两侧红色槽型机架、端部驱动单元、下部钢结构支腿以及上方机械臂安装工位组成。设备在产线中通常承担工件在不同工序之间的水平转运任务，可布置在装配线、检测线、包装线或机器人上下料单元中，使工件以稳定速度通过作业区域，为人工操作、视觉识别、机械手抓取或后续加工提供连续进给条件。

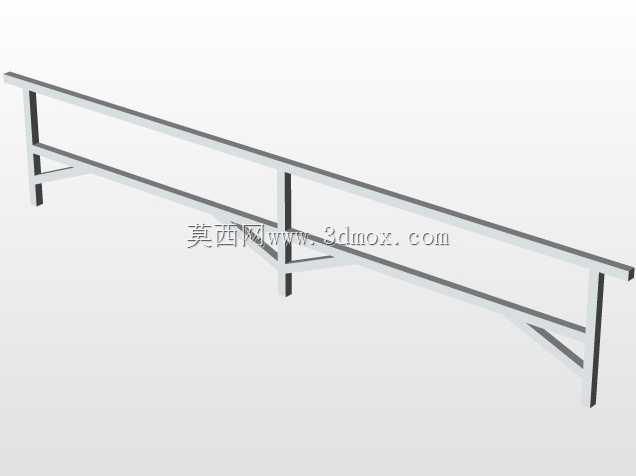

　　从实际用途看，黑色宽幅皮带构成主要承载面，适合输送箱体、托盘件、成型件或规则外形的半成品。皮带两侧设置连续挡边，能够限制物料在输送过程中的横向偏移，尤其在启停、加减速或机械臂接触工件时，可降低物料滑落、偏摆和错位风险。机架采用槽型梁与支撑件组合，沿输送方向形成较高刚度的承载骨架；下部支腿采用方管焊接框架，并通过斜撑和横向连接杆增强整体稳定性，设备落地处设置可调支脚，便于在车间地面找平并补偿安装面误差。

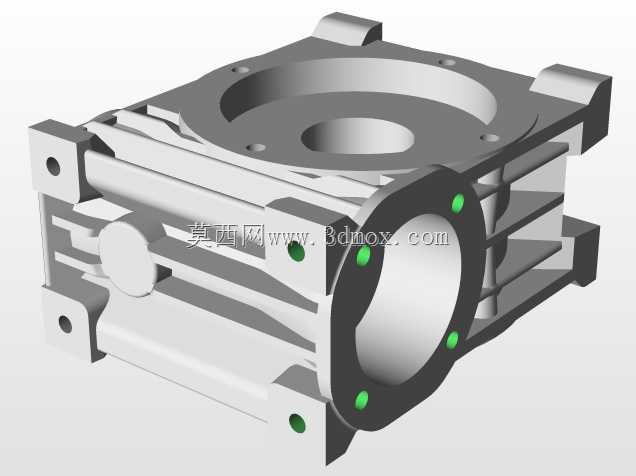

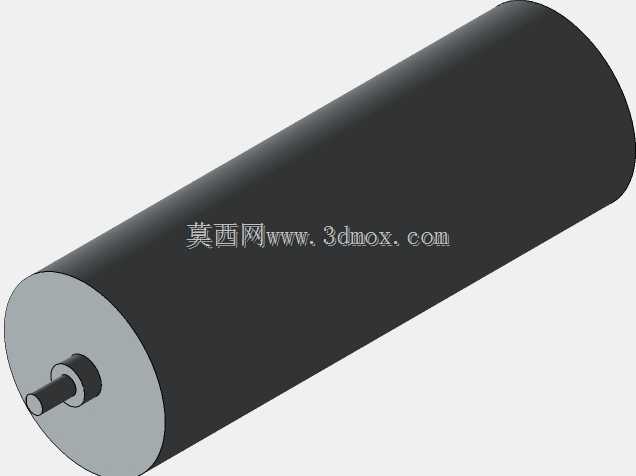

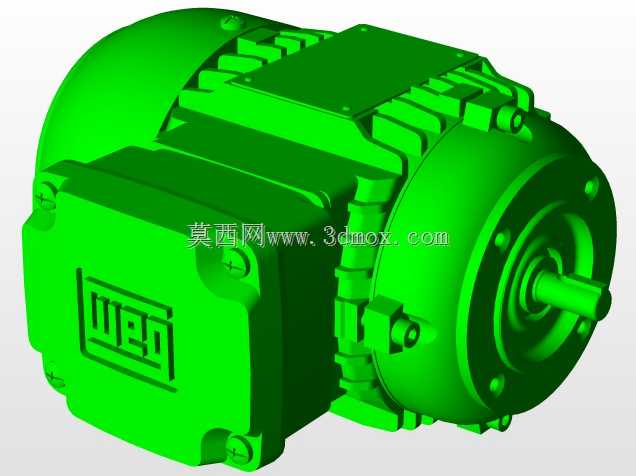

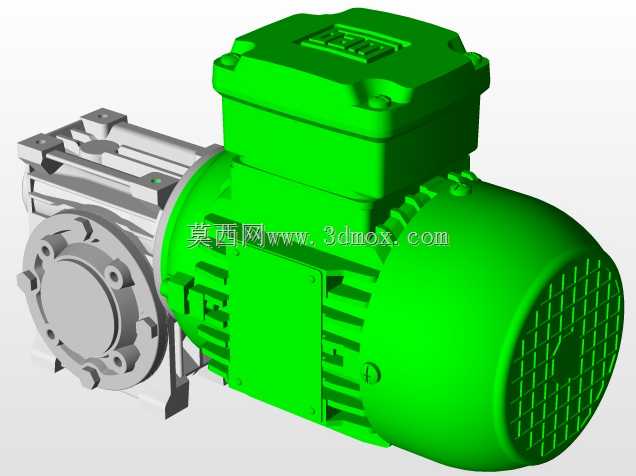

　　驱动部分在输送线两端配置了独立的减速电机组件，绿色电机与减速箱通过安装座固定在机架端部。双端驱动的布置思路适用于长距离、宽皮带或负载较大的输送工况，可分散牵引张力，减少单端驱动时皮带局部拉力过大的问题，同时改善皮带打滑倾向。工程设计中需要重点校核驱动功率、皮带运行速度、滚筒包角、张紧行程以及启停冲击，确保多批次工件通过时皮带速度平稳。端部滚筒与皮带绕入、绕出区域应保留维护空间，便于更换皮带、调整张紧和检查轴承座。

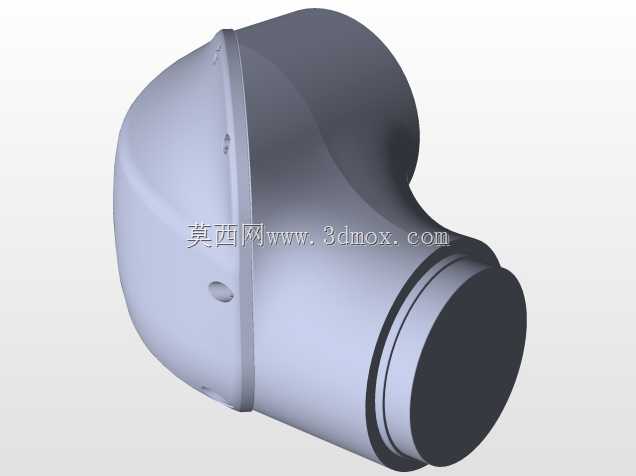

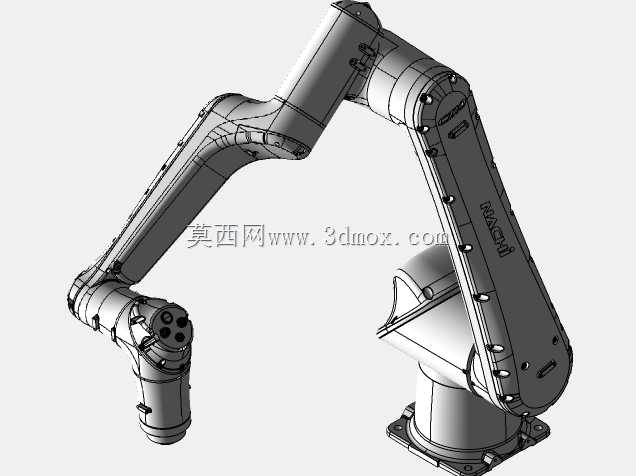

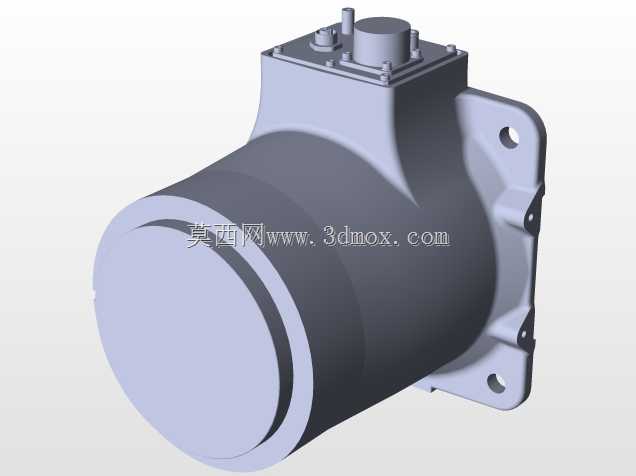

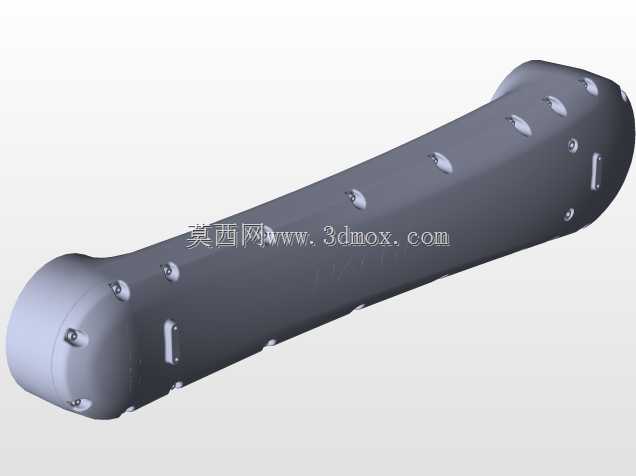

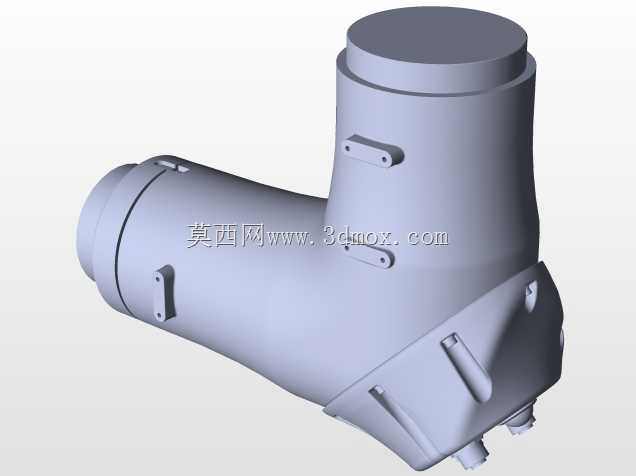

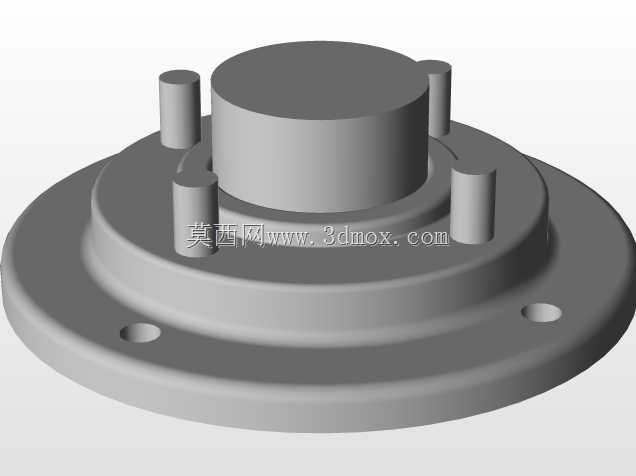

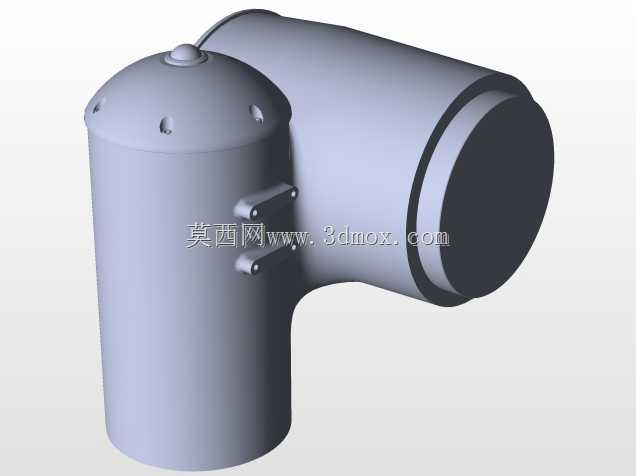

　　设备上方设置的黑色机械臂固定在皮带侧边，其作业范围覆盖输送面中部，说明该输送线并非单纯转运设备，而是与机器人作业工位集成。机械臂可用于工件拾取、姿态调整、码放、分拣或简单装配，皮带则负责将物料送入机器人工作半径内。此类布局在自动化单元中较常见，设计时不能只关注机械臂本身的可达性，还要综合考虑输送速度与机器人节拍匹配、工件定位方式、安全防护距离以及维护人员进入路径。若工件在皮带上的位置离散度较大，通常还需增加挡停机构、导向条、定位夹具或视觉检测装置；若要求连续跟踪抓取，则需配合编码器信号实现输送线与机器人运动同步。

　　外形与安装边界方面，该设备呈长条形布置，长度方向为主要占地尺寸，宽度由皮带有效宽度、两侧机架、驱动组件和防护空间共同决定。布局时不能仅按皮带外形预留位置，还应在两端驱动电机外侧留出检修和散热距离，在机械臂周围留出运动包络空间，在支腿外侧考虑人员通行、电控走线和急停防护。设备基础应保证地面承载能力与支脚受力相匹配，多段线体对接时需控制高度差、直线度和水平度，避免工件在接缝处产生冲击或卡滞。

　　结构建模上，皮带面、槽型机架、支腿框架、驱动单元和机械臂支架之间的装配关系清晰，适合用于方案评审、布局干涉检查和非标设备选型沟通。对机械设计人员而言，该类模型的价值不只在外观展示，更在于能够直观核对输送方向、驱动位置、支撑跨距、机器人作业覆盖区以及现场安装边界，从而在详细设计阶段进一步补充滚筒直径、皮带材质、张紧方式、护罩结构、电控安装位和安全围栏等工程细节。
