立式窄幅辊筒输送模组结构设计

　　这套立式窄幅辊筒输送模组主要面向小尺寸工件的连续转运、工位间提升衔接以及紧凑型自动化产线布局。与常见水平皮带线不同，该结构采用上下辊筒布置、侧向框架承载的方式，输送面沿竖直方向展开，适合在设备侧面、检测工位旁、缓存通道或上下料机构之间形成狭长的输送路径。现场空间受限时，水平占地往往比高度方向更紧张，这种窄长框架可以利用立面空间完成物料牵引、转向过渡或短距离提升，减少输送段对车间平面面积的占用。

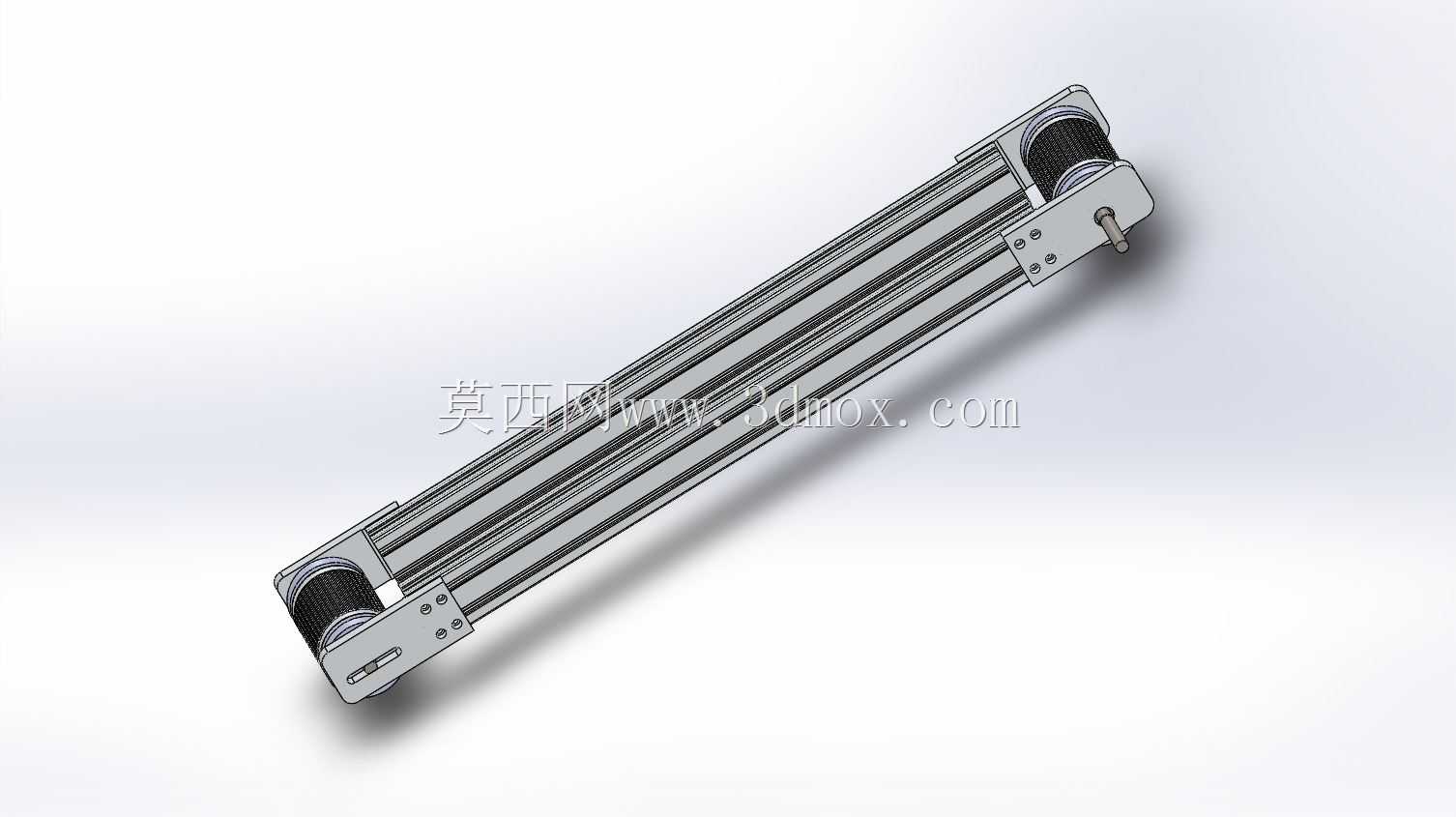

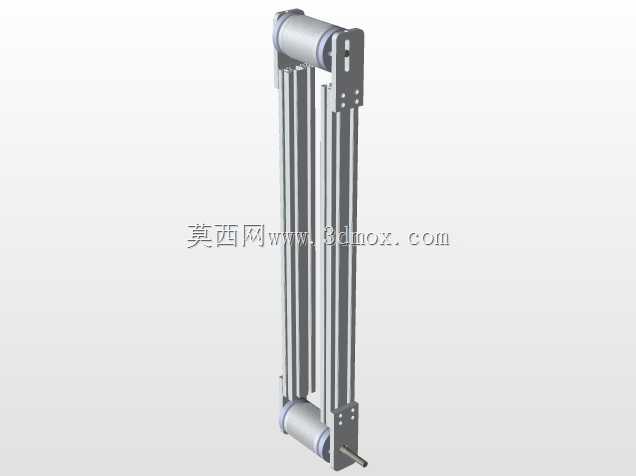

　　从实际用途看，模组两端的辊筒承担皮带或同步带的绕行与张紧作用，中间多根平行型材构成稳定的侧向支撑骨架。上端辊筒安装在带立板的轴承座区域，侧板上预留了调节槽和紧固孔，可通过辊筒轴位置的微调改变中心距，从而补偿带体伸长、控制预紧力。下端辊筒同样设置在框架端部，形成闭合绕行回路；若用于轻载输送，带面可直接承托纸盒、塑料件、小型包装件或工装托盘；若作为牵引或过渡机构，也可与外部导向条、挡停器、传感器支架配合，完成工件定位和节拍衔接。

　　结构设计上，框架以工业铝型材作为主体，型材槽道既承担抗弯刚度，也为附件安装提供了灵活接口。两侧型材平行布置，端部通过加工立板连接，立板上的孔位用于固定辊筒轴、轴承件和限位件。这种组合避免了整体焊接机架在小批量设备中改型困难的问题：当输送高度需要变化时，可通过调整型材裁切长度快速衍生不同规格；当辊筒直径、带宽或驱动方式变化时，端部立板和连接孔位可独立修改，主体框架思路仍可复用。对于设备集成商而言，这种模块化处理有利于缩短设计周期，也便于备件更换和现场维护。

　　辊筒组件的布置需要兼顾带体跑偏控制和拆装便利性。上下辊筒轴线应保持平行，端部立板的安装面需要在建模时明确同轴和对称约束，避免装配后带体受力不均。调节槽方向通常沿两辊筒中心连线设置，张紧时两侧位移应尽量同步，否则辊筒倾斜会导致带边摩擦、噪声增大甚至脱带。模型中端部黑色立板较型材略宽，既为轴承和紧固件提供了安装空间，也可作为辊筒轴向限位的基准面。若后期增加驱动，可在一端辊筒轴上接入电机、同步轮或链轮，机架侧面预留的槽道能够布置电机座、张紧轮和防护盖板。

　　外形边界方面，该模组呈现明显的高窄比例，宽度方向主要由辊筒长度和两侧框架决定，厚度方向受辊筒直径、带面绕行半径及侧板外凸尺寸控制。布置到产线时，不能只核对主体轮廓，还需在上下端预留带体绕行、辊筒拆装和张紧调节的操作空间；侧面应留出紧固件扳手空间，驱动端则要额外考虑电机外径、联轴器或带轮护罩的包络。若设备外围有护板、光电开关或扫码器，安装件可直接接入铝型材槽，但传感器探测面与输送面之间的距离需要在总装阶段校核，防止工件通过时发生干涉。

　　从受力角度看，这类结构更适合轻载、稳定节拍的输送场景。铝型材立柱主要承受带体张紧带来的端部拉力以及工件偏载产生的弯矩，因此跨距较大时应在中部增加横向连接板或背后补强件，避免框架出现侧向开合。辊筒直径不宜过小，尤其在使用柔性输送带时，过小的绕行半径会增大反复弯曲应力，降低带体寿命。若输送工件重心偏高，还应在带面两侧增加导向护栏，或在入口、出口设置过渡板，使工件从相邻设备平稳进入输送段。

　　建模时可按机架、端板、辊筒、转轴、紧固件和带体分层次组织。机架部分优先使用草图驱动型材长度，端板孔位与调节槽采用参数化关系，辊筒总成作为子装配调入后再约束轴线间距和对称位置。这样做的好处是，在调试张紧行程或更换辊筒规格时，不需要重建全部结构，工程图也能清晰表达型材下料长度、端部连接板孔距和装配关系。整体来看，该模组结构简洁、边界清晰，适合作为自动化输送线中的立式过渡单元，也可为窄幅提升机、侧边回流线和紧凑型物料通道的设计提供直接参考。
