食品粉料螺旋输送给料设备结构

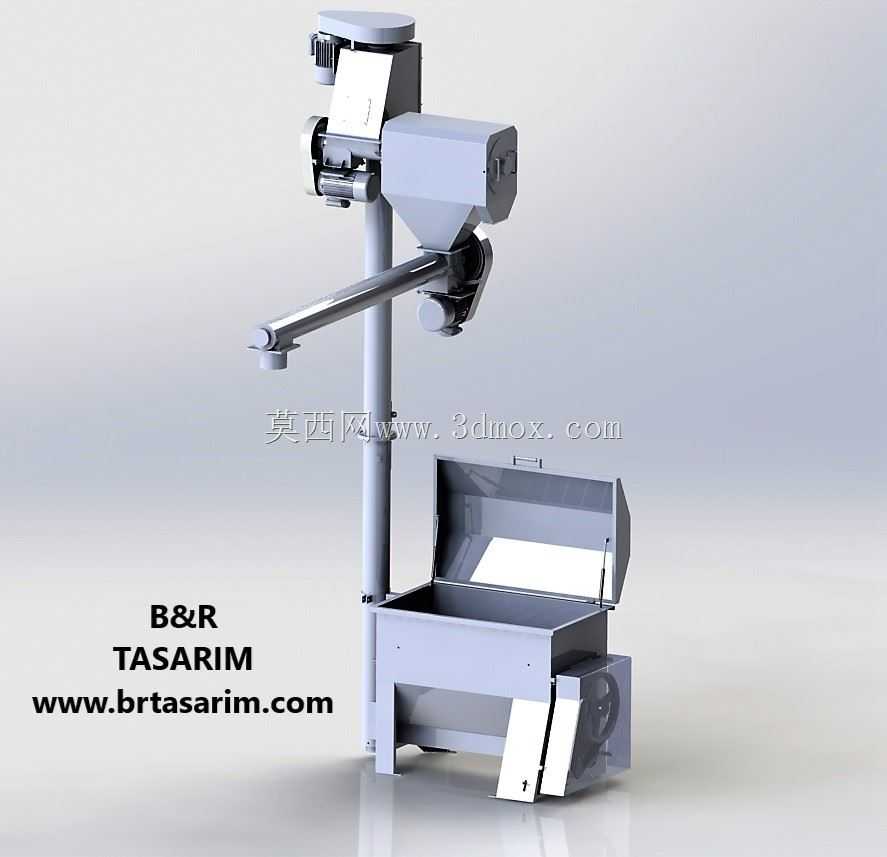

　　该套设备面向面粉、淀粉、预拌粉、食品添加剂等细粉状物料的连续输送与定量给料场景，常见于烘焙生产线、面食加工车间、配粉工段以及中小型食品厂的原料周转环节。设备下部为带开盖结构的矩形储料箱，箱体内部承担暂存、破拱和均匀喂料作用，可避免粉料因压实、架桥造成的出料不稳定。箱盖采用向上翻转形式，便于人工投料、清理残留以及日常检查；箱体前侧设置检修与出料相关结构，侧面布置传动组件，整体布局兼顾操作空间和维护可达性。

　　立式立柱从料箱侧部向上延伸，承担输送臂、驱动单元和调节机构的支撑任务。长条形水平输送臂从立柱上部伸出，末端为粉料排出口，能够将物料从储料区域提升并转送至后续和面机、称量斗、包装机或混合设备入口。输送臂内部适合布置螺旋轴、槽体或管式输送通道，通过连续旋转把粉料沿水平方向推送；靠近立柱的位置设置转向、铰接和锁紧结构，使输送臂在安装调试时可根据下游设备高度、距离和投料角度进行位置调整。

　　上部驱动与进料组件集中在立柱顶端，包含电机、减速连接、进料斗及控制相关安装位。粉料由下部储料箱经提升或供料路径进入上部机构，再转入水平输送臂，形成从储料、均化到给料的完整流程。顶部箱体外形采用多面体折板结构，既为内部传动件留出防护空间，也减少粉料在外壁停留；侧面观察窗和端盖结构可用于检查传动状态、检修易损件以及清洁密封部位。

　　从结构设计角度看，该设备的关键不只是把粉料从一处移动到另一处，而是要控制喂料连续性、落料位置和现场清洁。储料箱需要具备足够刚度，侧板与底板在满载粉料时不能出现明显鼓胀；箱底宜向输送或喂料方向形成合理倾角，减少粉料滞留。立柱与底座、输送臂之间的连接要承受悬臂弯矩，尤其在臂长较大、末端满载或受到振动时，铰接板、销轴和紧固件需按疲劳与松动风险校核。输送臂外管与内部螺旋之间应保持稳定间隙，间隙过小容易因粉料挤压产生卡滞，间隙过大则会降低输送效率并增加残留。

　　安装边界方面，下部料箱占据车间地面主要投影面积，周围需预留开盖、投料和清扫空间；立柱高度决定设备上方净空要求，顶部驱动部件检修时应预留起吊或工具操作空间。水平输送臂向外伸展后，末端下方需对准受料设备，臂体旋转或调整范围内不应布置管线、桥架等障碍物。设备与地面连接时应考虑粉料满载后的静载以及电机运行振动，底座支撑面需平整，必要时设置减振垫或地脚固定。

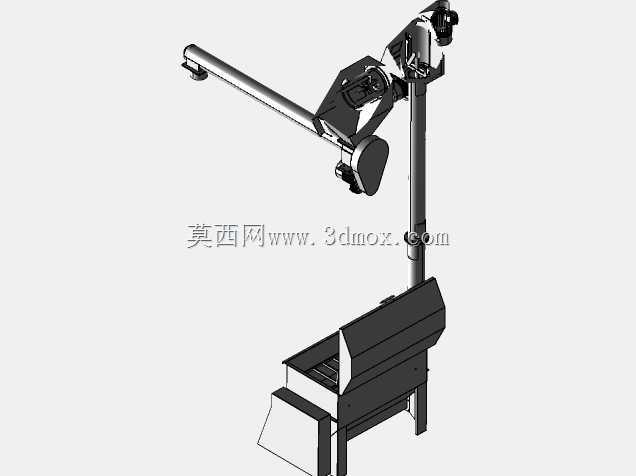

　　在食品工况下，与物料接触的壳体、输送槽、料斗和紧固件应优先采用易清洁、耐腐蚀的材料思路，折边处尽量避免死角，检修盖和观察位置应便于拆卸密封。三维结构中可以清楚看到整机由储料箱、立柱、悬臂输送机构、顶部驱动箱和下部传动部件组成，各模块之间层级明确，适合在方案设计阶段进行输送能力校核、臂长调整、安装干涉检查以及车间布局验证。对于设备选型人员，该结构可用于评估粉料输送路径、设备占地、维护空间和与前后工序的衔接方式；对于建模人员，则可依据外露壳体、铰接点、传动位置和料箱比例继续细化螺旋轴、轴承座、密封件、电机连接及安全防护等内部结构。
