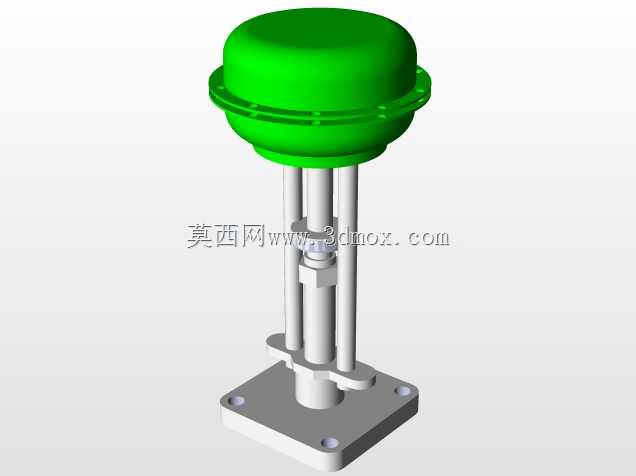

气动遥测控制阀体法兰式管路组件

　　该阀体组件面向气动遥测管路系统设计，整体采用顶部方形法兰安装座搭配下部变径弯通流道的结构形式，主要应用在工业气动控制回路、远程压力监测管路、自动化生产线气路通断调节场景中，承担气流通断控制、管路压力参数遥测反馈的核心功能，可适配压缩空气、低压惰性气体等常规工业气动介质的输送管控需求。

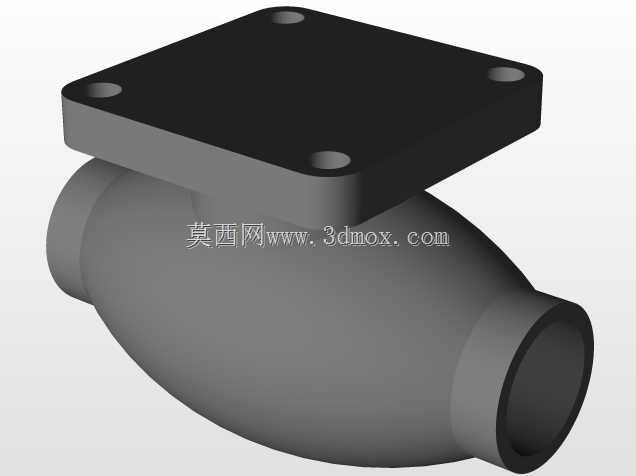

　　从现场安装边界来看，顶部方形法兰座的四个角位预留了贯通安装孔，安装时可直接通过螺栓将整个阀体固定在设备机架立面、气动控制柜安装板或者管路终端支座上，法兰接合面做了平整精加工处理，能够保证安装后密封面完全贴合，避免气动介质从安装接合处出现泄漏。下部流道主体采用平滑变径的弯腔结构，两端为不同通径的对接管口，一端为大口径弧形过渡腔，另一端为标准直插式对接端，可直接对接不同管径的气动软管或者硬管管路，流道内壁全程做圆弧顺滑过渡，没有直角突变结构，能够最大程度降低气流通过时的压损，减少气流紊流带来的压力监测误差，也能避免介质内的微小杂质在流道拐角处淤积卡滞。

　　设计过程中优先考虑了气动元件的安装维护便利性，顶部法兰座和下部阀体本体采用一体化成型的结构逻辑，没有多余的拼接接缝，既减少了潜在的泄漏点，也让整体结构刚性更强，在车间气动系统长期带压运行的振动环境下，不会出现连接部位松动开裂的问题。法兰座的厚度经过冗余设计，能够承受螺栓锁紧时的预紧力，不会因为长期受压出现法兰面变形翘曲的问题。流道的弯转角度经过优化，气流从入口进入后沿弧形腔道平缓转向，从出口端流出时流向稳定，配套安装在阀腔内部的遥测传感元件可以精准采集管路内的实时压力数据，不会因为流道紊流导致监测数据出现大幅波动。

　　在实际产线应用里，这类阀体常布置在气动总管路分支节点、远程控制气站的输出端、工装夹具的气动控制回路中，既可以作为手动/自动通断阀的承载壳体，也可以内置压力传感模块，将管路压力数据远程传输到中控系统，实现气动系统运行状态的遥测监控。建模时完整还原了法兰安装孔的位置尺寸、管口对接的通径参数、流道内部的顺滑曲面轮廓，结构设计完全符合气动管路元件的工程设计规范，安装孔位间距、法兰外形尺寸、管口伸出长度都预留了足够的操作空间，现场安装时扳手可以顺利伸入锁紧螺栓，后续检修拆卸也不需要拆解周边相邻管路，维护效率更高。阀体外部没有多余的凸起结构，整体外形紧凑，可以在狭小的设备柜内部空间里布置安装，不会和周边的气管、电气走线产生干涉。
