手动杠杆式液压换向控制阀结构

　　这套手动杠杆式液压控制装置主要面向小型液压站、工程机械附属回路、农用机具液压系统以及移动式设备的人工操纵场景。它的核心作用是通过操作者扳动长手柄，改变阀体内油路连通关系，从而控制液压缸伸缩、液压马达正反转或执行机构停止、卸荷。相比电磁换向阀，这类手动阀不依赖电气信号，在野外作业、潮湿粉尘环境、检修调试以及低成本设备中更可靠；操作者可以直接通过手柄位置感知阀位状态，也能在需要微动控制时凭手感限制开度，适合装载机辅具、环卫车辆、船舶甲板机械、小型起重支撑装置等场合。

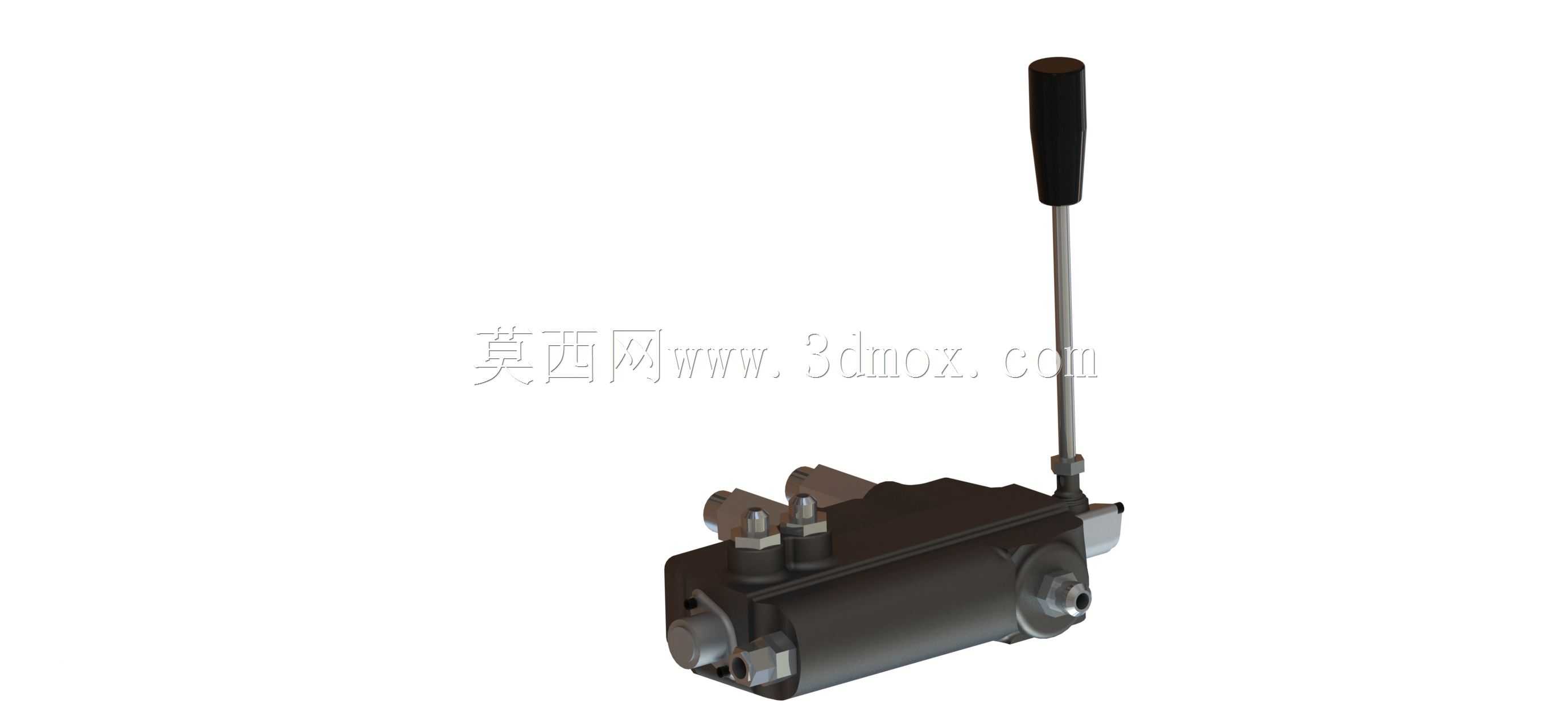

　　从结构上看，模型由阀体、阀芯驱动端、侧置油口、安装接口、长操纵杆和防滑握把组成。阀体采用紧凑的块状布局，内部容纳滑动阀芯及复位定位结构，外部保留进出油口和工作油口的连接位置。长杆操纵机构通过较小的端部行程放大手柄摆动量，使操作者不需要很大力量即可推动阀芯切换；杆端黑色握把提供握持边界，也便于在戴手套工况下操作。阀体侧面的接口和端部连接结构需要在整机布置时重点核对，避免管路接头与手柄摆动范围发生干涉。

　　建模时先依据液压阀的工作原理确定阀芯轴线、油道方向和操纵杆回转中心，再围绕内部流道建立外部壳体。阀体不是单纯外观件，其外形尺寸直接决定安装空间：底部或侧部需要预留固定螺栓的操作空间，油口周围要留出接头、扳手和软管弯曲半径，手柄上方则必须保证完整扳动角度。若安装在控制台附近，还应考虑人员手腕活动范围和误碰风险，必要时在模型中加入护板或定位挡板的装配参考。

　　该装置的功能特性集中在人工换向、位置保持和回路切换三个方面。手柄处于中位时，阀芯可按系统需求实现压力油封闭、回油卸荷或执行元件浮动；推向两侧工作位后，压力油进入对应工作腔，回油经另一通道返回油箱。阀体上的密封面、台阶段和配合孔需要保持较高同轴度，三维设计中应把阀芯与阀孔的配合关系单独表达，便于后续检查行程、开口量和密封位置。端部的连接螺钉、定位销和盖板虽小，却会影响维修拆装顺序，建模时不能只做外观省略。

　　在设备选型阶段，这类阀通常要结合系统流量、压力等级、执行件数量和操作频率确定通径。外形方面，长手柄带来操作便利，也增加了上部空间占用；如果设备外罩较矮，可改向安装或选用短手柄，但必须重新评估操纵力。安装边界上，阀体贴合面应保持平整，固定孔位承受管路振动和操纵反力，不能仅凭单侧卡扣固定；油管接入后要检查软管在阀换向、机架摆动时是否拉扯。对于需要连续保持工位的系统，应确认阀内是否带钢珠定位结构；对于松手即回中位的安全回路，则要核对弹簧复位形式。

　　从三维工程表达角度，该模型适合用于液压管路布置、人机操作校核、维修空间验证和教学演示。设计人员可在装配中直接模拟手柄从左位到右位的摆动包络，检查握把与护罩、相邻阀组、管路接头之间的间隙；也可把阀体作为外购元件参考，在机架上提前开出安装孔和维护口。整体结构虽然不复杂，但它把液压换向、机械杠杆和人工操作集中在一个部件上，布置时任何一个尺寸边界被忽略，都可能导致现场装不上、扳不动或管路干涉。
