法兰连接式直动调压稳压调节阀

　　该调压稳压装置主要应用于工业流体输送管网末端、燃气分配支路、工艺介质进料管线以及中小型动力站房的压力恒定控制场景，在连续生产工况中承担上游高压介质节流降压、下游输出压力稳定维持的核心作用，避免后端用气/用液设备因入口压力波动出现工况偏移、密封件过载或者计量失准问题。

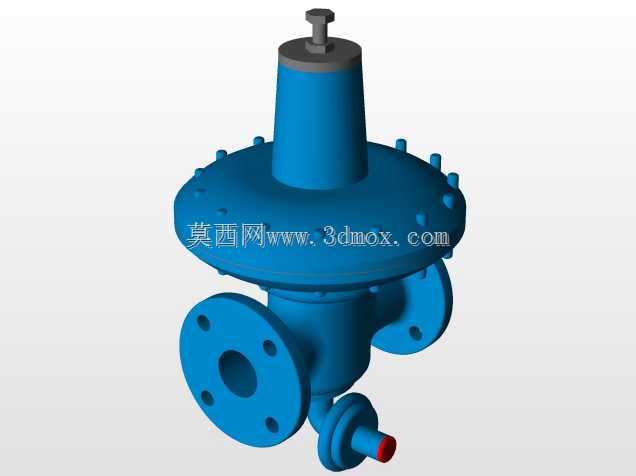

　　从现场安装边界来看，阀体两侧采用标准凸面法兰对接结构，法兰盘上均匀布置四个螺栓通孔，安装时可直接与同公称通径的工艺管线法兰配对，通过螺栓组预紧实现端面密封，无需额外加装螺纹转换接头，适配绝大多数工业预制管廊的安装接口规范。整机竖向布置，下部为流体进出流道腔体，中部为大直径膜片承压腔，上部为弹簧调压立柱，顶部设置调节螺杆与锁紧螺母，现场调试时通过旋转顶部螺杆改变弹簧预压缩量，即可设定下游目标输出压力，调试完成后锁紧锁母可避免运行过程中螺杆受振动出现位移，导致设定压力漂移。阀体侧下方引出的小型控制管路带红色标识端帽，为压力反馈引压通道，可直接采集下游出口侧介质压力，将压力信号实时传递至膜片下腔，形成闭环压力调节回路。

　　设计思路上，该类调节阀采用膜片直动式调节逻辑：当下游出口压力低于设定值时，膜片下腔反馈压力降低，上部弹簧推动膜片向下位移，带动阀瓣开大流通开度，提升介质通过量，抬升下游压力；当下游压力超过设定阈值，膜片克服弹簧弹力向上抬起，带动阀瓣关小节流开度，减少介质供给，直至出口压力回落至设定区间，整套调节动作无需外接电源或者气动控制源，依靠介质自身压力与弹簧力的平衡即可自动完成稳压，特别适配无供电条件的野外管线、分布式燃气调压站点以及老旧厂区改造项目。

　　外形结构方面，中部膜片腔采用大直径圆盘式壳体，周向均匀布置多颗紧固螺栓，将上下膜片腔体沿圆周锁紧，中间夹持弹性橡胶膜片，大直径膜片可获得更大的压力感应面积，即便下游压力出现微小波动，也能产生足够的推力带动阀瓣动作，大幅提升调压灵敏度，避免小开度工况下出现压力震荡、阀瓣频繁启闭的喘振问题。流道部分采用等径直通式腔体设计，介质从一侧法兰进入阀体，经过阀座节流面后从另一侧法兰流出，流道转向平缓，可大幅降低介质流经阀体时的局部阻力损失，减少不必要的压力损耗，同时避免流道内出现介质滞留死角，对于洁净气体或者低粘度流体工况，也不易积存杂质造成阀口卡涩。

　　现场布局时需要预留竖向操作空间：顶部调节螺杆距离阀体法兰中心线的竖向高度需纳入安装校核，保证顶部调试工具可顺利完成旋转操作，两侧法兰对接处需预留螺栓穿装与扳手拧紧的侧向操作距离，底部引压管位置需避开管线支吊架，防止引压管路被挤压变形造成反馈信号失真。整机的受力载荷主要由两侧连接管线承担，膜片腔壳体仅承受内部介质工作压力，安装时无需额外设置竖向支撑支架，降低现场安装的土建配套成本。

　　在结构建模过程中，需要重点校核几个配合维度：首先是膜片有效感应面积与弹簧刚度的匹配关系，保证在全流量调节范围内，弹簧力随开度变化的曲线与膜片反馈推力曲线平顺相交，避免出现调节死区或者压力超调；其次是阀瓣与阀座的对中度，建模时需保证阀瓣导向段与阀座密封面的同轴度公差，避免长期运行过程中阀瓣偏磨造成密封面内漏；另外法兰密封面的平面度、螺栓孔的位置度都需要按照对应公称压力的法兰标准执行，保证现场安装时可与标准管线法兰完全互换，无需现场二次扩孔或者修磨密封面。

　　该类阀件常年在连续工况下运行，膜片属于易损件，中部圆周布置的螺栓连接结构也方便后期运维时拆开膜片腔，快速更换老化膜片或者清理阀口处积存的杂质，无需将整个阀体从管线上切割拆除，大幅缩短停机维护时长，在市政燃气调压、工厂压缩空气分支管路、中小型化工进料稳压等场景中都有很高的适配性。
