双法兰拉杆式管道伸缩补偿连接构件

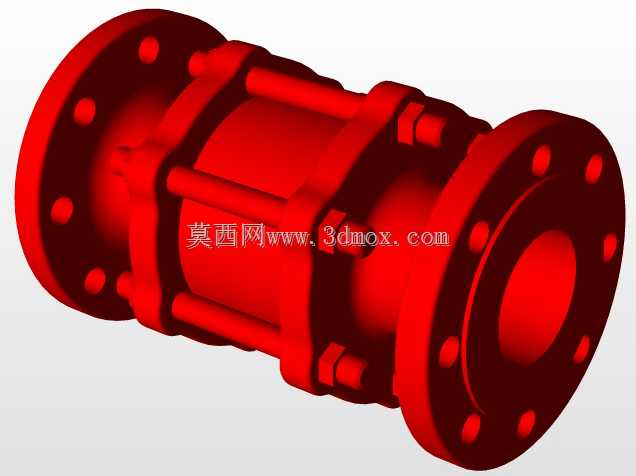

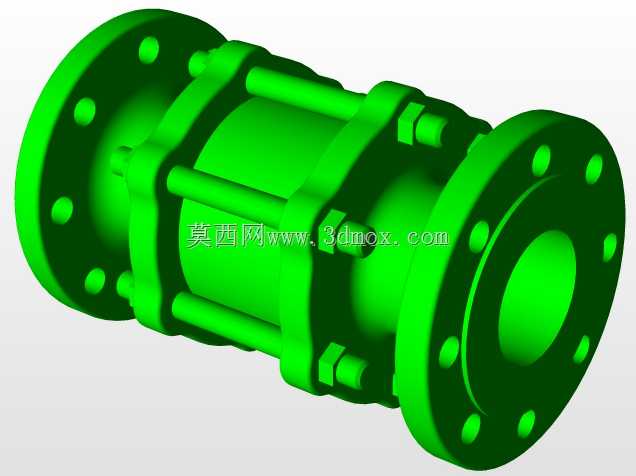

　　在工业管路布设的现场，管线受介质温度波动产生热胀冷缩、配套设备运行带来微幅振动、土建基础出现不均匀沉降时，刚性直连的管段极易在焊口、法兰密封面处产生附加应力，严重时会拉裂密封垫甚至造成管系变形，这款带双侧法兰的拉杆式管路构件正是为抵消这类位移、吸收安装偏差而设计的。从结构上看，构件两端为带均匀螺栓孔的圆形法兰盘，可直接与上下游管路、泵阀设备的标准法兰配对，通过穿装螺栓完成对接，无需在现场额外焊接转接段，适配多数中低压工业流体管线的安装接口。中间筒体为分段组合式结构，外部沿周向均布多根纵向拉紧拉杆，拉杆两端通过螺母锁紧在两侧法兰的支撑凸台上，既可以约束筒体的轴向拉伸极限，防止内压作用下补偿段被过量拉出，

　　也能在安装时预先调整两段筒体的相对间距，适配现场不同的管段预留 gap。筒身的分段接合面处设置有密封配合结构，在允许的轴向滑移范围内，密封副始终保持贴合，避免输送的介质从伸缩间隙处泄漏。实际选型时，首先要核对两端法兰的公称通径、螺栓孔中心圆直径、螺栓孔数量与孔径，保证和现场配对法兰的安装参数完全匹配，法兰端面的密封面形式也要对应管路的压力等级，常用的突面结构可适配非金属平垫片，满足水、压缩空气、低压油品等常规介质的密封要求。安装边界方面，需要在管线两个固定支点之间预留出构件的总长度空间，同时要考虑构件的最大伸缩量：安装时要根据现场环境温度与管线工作温度的差值，预设合适的初始安装长度，温度升高时管段伸长，构件可以被压缩吸纳位移，

　　温度降低时管段收缩，构件可以被拉长补偿间隙，拉杆上的锁紧螺母要调整到对应伸缩行程的极限位置，既不能锁死导致伸缩功能失效，也不能留出过量间隙导致构件拉脱。这类构件常布置在水泵进出口、换热设备接管、长距离架空管线的分段位置，水泵运行时的振动可以通过构件的柔性连接得到缓冲，避免振动直接传递到后端管路上引发管支架松动；换热设备的管束在温度变化时长度发生改变，配套的接管位置会出现小幅偏移，该构件可以吸收偏移量，保护设备上的接管不被外力掰裂。和常见的橡胶软接头相比，这种全金属结构的构件耐温、耐压上限更高，不会出现橡胶老化、被介质腐蚀开裂的问题，适合在高温流体、有轻微腐蚀性的工业介质管路中长期使用；和波纹补偿器相比，它的轴向补偿行程更大，

　　结构刚性更好，不需要额外设置导向支架来约束波纹管的侧向变形，在安装空间受限的管廊里布置更灵活。建模过程中，法兰盘上的螺栓孔采用圆周阵列特征生成，保证孔位的角度等分精度，和实际加工的法兰钻孔工艺保持一致；周向拉杆的位置同样沿筒体中心环形阵列，保证每根拉杆受力均匀，避免局部拉杆应力过载；分段筒体的配合面按照间隙配合的公差逻辑建模，预留出伸缩滑动的合理间隙，既不会因为间隙过大出现密封偏斜，也不会因为间隙过小导致热态下滑动卡滞。在管系应力校核场景下，该构件的三维模型可以直接导入管路装配体中，模拟不同位移量下的安装状态，检查拉杆和周边管线、支架是否存在干涉，法兰对接时螺栓是否有足够的操作空间来穿装和拧紧，提前在设计阶段排除现场安装时可能遇到的碰撞问题，减少现场返工的概率。
