直角式二分之一口径安全泄压阀结构

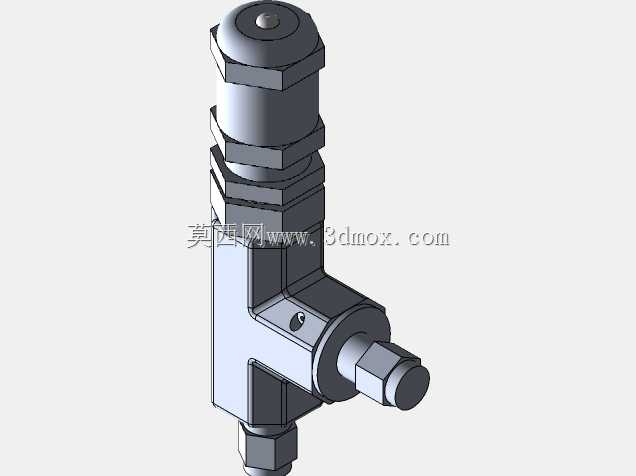

　　该模型呈现的是一款直角布置的小型安全泄压阀，公称通径对应1/2英寸管路规格，整体采用侧向进排、顶部调压的结构形式，常见于压缩空气管路、小型液压站、气动设备支路、压力容器末端以及实验流体系统中。其核心作用是在系统压力超过设定阈值时自动开启，将多余介质泄放至旁路或回收端，避免管路、泵体、罐体因超压出现密封失效、爆裂或元件损坏；压力回落到安全区间后，阀瓣能够自动回座封闭，维持系统继续运行。

　　从结构布局看，阀体主体为L形铸造或机加工块体，下部竖直接口用于接入压力主路，侧向水平接口作为泄放出口，两个接口端部均预留外螺纹连接段，可直接与标准管螺纹接头、内丝弯头或软管接头配合。顶部沿竖直方向叠置多层六角锁紧螺母，内部容纳弹簧、阀杆与调节件：旋转最上端调压结构可改变弹簧预压缩量，从而设定开启压力；锁紧螺母用于固定调节位置，防止设备振动导致设定值漂移。侧向外伸的短轴结构为阀瓣导向或测试/排放辅助结构，端部同样采用六角外形，便于扳手装拆和检修。

　　建模时需要重点处理几处配合关系：一是阀体内腔流道从竖直入口到侧向出口的转折过渡，转角处应保留圆滑导流面，减少泄放瞬间的湍流冲蚀和噪声；二是阀瓣密封面与阀座的同轴度，弹簧中心线、阀杆导向孔和密封锥面必须共线，否则回座时容易出现偏磨、内漏；三是顶部多层螺母与阀体螺纹段的旋合长度，需保证调压行程内螺纹不脱开，同时锁紧螺母之间留有足够的摩擦锁止空间；四是侧向接口与主阀体的相贯线、加强圆角和壁厚分布，避免在高压交变载荷下出现应力集中。

　　外形尺寸方面，该阀属于紧凑型支路安全件，整体高度明显大于侧向伸出长度，适合安装在管路密集、垂直空间略有余量而水平空间受限的位置。竖直下端螺纹中心线与侧向出口螺纹中心线呈90°相交，安装边界主要由顶部螺母对边宽度、侧向接头长度以及扳手操作空间决定。布局设备时，顶部应预留调节和锁紧扳手的活动空间，侧向泄放口不得紧贴墙板或其他管线，需保证泄放介质顺畅排出，并在必要时接入引流管，防止高压气体或液体直接喷向人员、电气元件。

　　设计思路上，这类阀并不追求大流量大通径，而是强调响应速度、密封可靠性和设定压力的稳定性。阀体选用具备一定强度和耐蚀性的金属材料，内部弹簧根据开启压力范围匹配刚度；密封副可根据介质采用金属硬密封或弹性体软密封，前者耐高温、耐磨损，后者在低压气动系统中更容易实现零泄漏。外表面多处六角结构不是装饰特征，而是为了在装配、检修和压力校验时提供标准扳手夹持面，减少专用工具依赖。

　　在三维工程应用中，该模型可用于管路布置干涉检查、阀件选型校核、维修空间验证以及装配工艺演示。导入设备总成后，应核对接口螺纹规格、密封面方向、泄放口朝向和顶部调节空间，并在管路支架设计中考虑阀件自重及泄放反力。对于压力管路设计人员，还需结合系统最高工作压力、介质温度、背压条件和所需泄放量复核弹簧等级与通径，不能仅凭接口尺寸替换；结构建模人员则应保证内腔运动件行程、弹簧压缩极限、阀瓣升程和壳体壁厚之间的逻辑关系，使外观装配与实际工作原理保持一致。
