二寸内螺纹不锈钢手动球阀结构

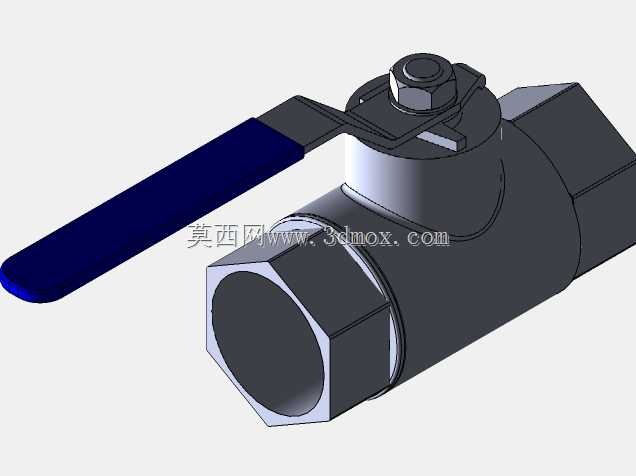

　　该结构对应公称通径二英寸的内螺纹手动球阀，主体采用304不锈钢材质，适用于水、气、轻油以及部分弱腐蚀介质的通断控制。模型完整呈现了阀体、阀盖、球体、阀杆、压紧螺母、手柄和端部螺纹接口等关键部位，适合在管路设计、设备配套、阀件选型校核以及装配干涉检查中使用。从现场布置角度看，这类阀件常见于水处理设备、食品级流体管路、化工辅助管线、压缩空气系统和小型工艺装置中。它的核心作用不是调节流量，而是通过90度旋转手柄快速实现管路全开或全关；全开状态下流道接近直通，压损较小，全关状态下依靠球体与密封座之间的贴合形成截断。

　　阀体外形采用六角端部与中部圆柱腔体结合的方式，两端内螺纹用于直接旋入外螺纹管段或接头。六角结构给管钳、活动扳手留下明确夹持面，安装时可以在阀件两端分别施加力矩，避免把扭矩全部传递到内部密封件。中部腔体容纳球体和密封座，侧向凸起部位用于布置阀杆及填料压紧结构。顶部压紧螺母承担阀杆轴向限位和密封预紧作用，手柄安装在阀杆方榫上，通过扁方或多边形配合传递旋转扭矩。手柄长度经过杠杆比例考虑，操作人员在额定压力下能够以较小手部力量完成启闭，同时手柄末端包覆区域可提高握持稳定性。

　　建模时需要重点关注几个装配边界。首先是两端螺纹接口的同轴关系，球阀作为串联在管路中的元件，两端接口轴线应保持一致，否则现场配管会产生附加应力。其次是手柄旋转空间，二英寸阀件的手柄较长，布置在紧凑设备内时，不能只看阀体本体外包络，还应预留手柄从关闭到全开约90度的扫掠范围。若周边存在墙板、横梁、其他阀件或仪表，需要在三维布局中同步检查手柄极限位置，避免安装后无法操作。第三是顶部维护空间，压紧螺母、阀杆和填料区域在检修时可能需要工具接近，设备框架不宜直接压覆在阀盖上。

　　流道设计上，内螺纹球阀通常采用缩径或全通径结构，具体取决于产品系列。该模型外观呈现典型两片式或一体式内螺纹球阀特征，阀体壁厚在螺纹根部、中腔过渡区和阀杆支承区均有加强。螺纹根部不是简单尖角过渡，而应保留合理圆角或退刀结构，以降低铸造、加工和装配过程中的应力集中。球体位于阀腔中心，启闭时绕垂直于流道的轴线旋转；通孔与管路方向对齐时介质通过，旋转90度后通孔垂直于流道，通道被封闭。密封座一般布置在球体两侧，依靠材料弹性和介质压力辅助贴合，磨损后可通过拆卸阀盖进行检查或更换。

　　从选型角度看，304不锈钢材料在常规清水、蒸汽冷凝水、大气环境和一般腐蚀性较弱的工况中具有较好适应性，但在强酸、氯离子浓度较高或海水环境中，则需要进一步核对密封件和阀体材料是否满足要求。手动结构不依赖气动、电动执行器，成本低、维护简单，适合操作频率不高但要求可靠截断的位置。若用于自动化生产线，可在相同阀体接口思路上替换为带支架连接面的自动执行阀，但手动柄的安装高度和执行器安装高度差异较大，布局时不能直接套用外包络。

　　三维表达中，阀体表面的六角面、圆柱面、倒角和螺纹端口需要清晰区分；手柄采用深色包覆与金属支架组合，便于识别操作件与承压件。模型在装配层级上应保证阀杆与球体的转角关系一致，手柄方向与球体通孔状态对应：手柄沿管路方向时通常表示全开，垂直管路方向时表示全关。这个视觉关系在设备演示和维修培训中很重要，能够减少误操作。整体结构紧凑，接口形式成熟，适合作为管路系统中的基础截断元件进行布置与校核。
