法兰连接式手动杠杆换向球阀结构

　　该三维结构对应公称通径DN40、两端1.5英寸法兰接口的手动杠杆式球阀，主要用于工业流体管路中介质的通断控制与流向切换。从现场布置角度看，这类阀件常见于水处理支线、化工配料管路、冷却循环水系统、小型工艺装置以及设备进出口管段，依靠两端圆形法兰与管道法兰对夹紧固，安装后阀芯旋转90度即可完成全开或全关动作，操作路径短，启闭状态直观。

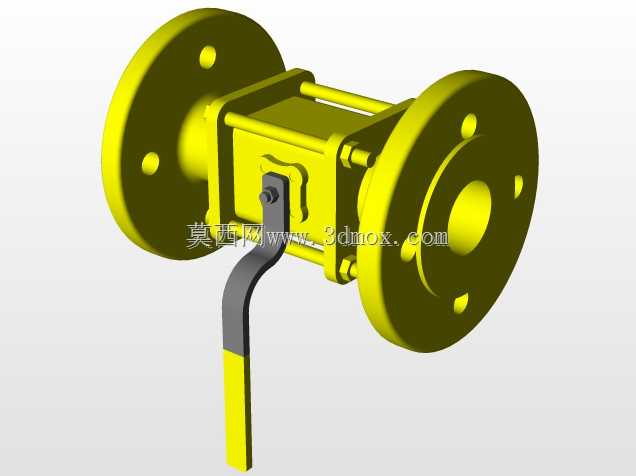

　　模型在外形上保留了球阀典型的对称法兰布局，两侧法兰盘均布置螺栓孔，法兰端面构成主要安装基准。阀体中段采用框架式包覆结构，外部可见纵向拉杆与紧固件，将中体、密封组件和端接结构约束在一起；这种表达有利于在三维校核中观察阀腔外部轮廓、螺栓分布以及操作手柄回转空间。手柄从阀体侧部伸出，末端为握持段，靠近阀体处设置连接座和限位结构，现场人员通过扳动手柄带动阀杆旋转，手柄方向通常与管路通道平行表示全开，垂直表示全关。

　　设计思路上，该结构重点围绕密封可靠性、操作便利性和安装边界展开。法兰端接使阀门能够承受较稳定的管路载荷，也便于检修时整体拆卸；阀杆从阀体侧面穿出，配合压盖、紧固件和密封件形成操作通道。球体位于阀腔内部，通孔与两端流道对中，全开时流道近似直通，压损较小，适合水、气、油类以及相容性介质的快速截断。模型中阀体外部的加强轮廓和连接筋板并非单纯装饰，而是用于提高中腔承压刚度，减少装配后因螺栓预紧或管道应力造成的局部变形。

　　从尺寸边界看，选型和布置时不能只核对法兰通径，还需预留阀门总长度、两侧法兰外径、螺栓孔分布圆直径以及手柄摆动范围。两端法兰外圆决定管道周边最小净空，阀体中部宽度影响并排管路间距；手柄向下或侧向伸出时，应保证操作人员能够完成约90度旋转，不被邻近设备、支架、护栏或保温层干涉。若阀门安装在密集管廊内，还需考虑法兰螺栓穿装空间、扳手操作空间以及后期更换密封件的拆卸距离。

　　结构建模时，法兰盘螺栓孔采用圆周阵列布置，孔位需与配对管法兰标准一致；阀杆轴线与流道轴线垂直相交，是运动机构的关键几何关系。手柄与阀杆连接部位应传递足够扭矩，模型中通过连接板、销钉或紧固件区域体现这一载荷路径。阀体中段的多根拉杆沿外部布置，预紧后将两侧受力传递到中体，使密封副保持贴合；在工程详图深化时，还需进一步明确球体、阀座、阀杆、填料、垫片等内部零件的配合尺寸与材料。

　　实际使用中，手动球阀不适合作为长时间节流调节元件，长期半开状态容易造成密封面冲蚀和振动，通常承担紧急切断、检修隔离和支路切换功能。选型时应结合介质温度、压力等级、腐蚀性以及管道法兰标准确认密封材料和阀体材质。三维模型把外部法兰、阀体框架、阀杆操作件和手柄作为可视重点，能够直接用于管路布置干涉检查、操作空间评估、设备样机展示以及装配关系沟通，为后续工程图细化和实物制造提供清晰的结构基础。
