气动执行器巴诺马提克瓦纳驱动装置

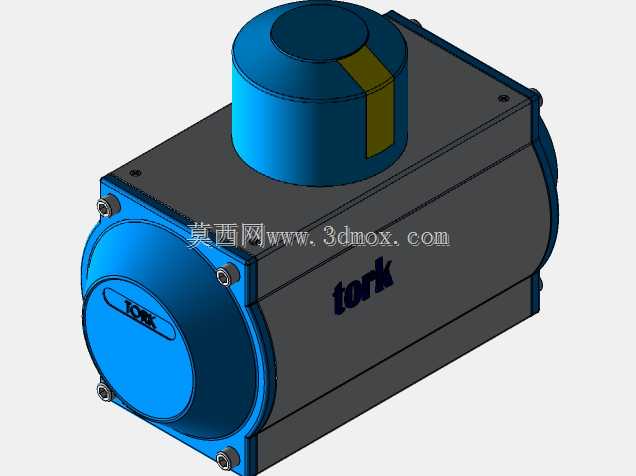

　　这套气动执行器三维结构围绕球阀、蝶阀等旋转类阀门的自动化启闭需求展开，主体采用方箱式铸铝壳体搭配两端蓝色端盖的布局，顶部设置带黄色标识条的圆柱形气动接口与状态指示结构，壳体侧面印有品牌标识，端盖处预留多组螺栓紧固点位，整体结构紧凑，适配工业管路中阀门远程气动控制的典型场景。

　　从实际工况用途来看，该类执行器广泛部署在化工流体管线、水处理阀组、暖通空调管路以及工业自动化流体控制系统中，依靠压缩空气作为动力源，驱动内部活塞-齿轮齿条传动机构输出扭矩，带动阀杆完成90度旋转动作，既可以实现阀门的全开全关两位式控制，也可搭配定位附件完成开度调节，替代人工手动操作，满足高危、高空、远控管路的阀门操控需求，在易燃易爆、高湿腐蚀的车间管路环境中，气动驱动的防爆特性相比电动执行器更具适配优势。

　　结构设计层面，壳体采用硬质阳极氧化铝合金材质，在保证整体刚性的前提下大幅降低自重，方箱外形的平面结构既方便壳体压铸成型，也便于在侧面安装电磁阀、限位开关、定位器等配套附件；两端圆形端盖通过内六角螺栓与主壳体锁紧，端盖与壳体之间设置密封沟槽，内置橡胶密封圈隔绝外界粉尘、水汽进入内腔，保护内部传动零件。顶部圆柱结构集成了气源接入通道与阀位指示帽，黄色标识条可随输出轴同步转动，现场巡检人员无需拆解设备即可直观判断阀门当前开关状态；输出轴端采用方榫或扁榫连接结构，可直接与球阀、蝶阀的阀杆对接，轴端设置密封填料函，避免管路侧介质沿轴串入执行器内腔。

　　安装边界与尺寸适配方面，该执行器底部预留标准阀位安装法兰孔位，符合气动阀门驱动装置的通用安装接口规范，可直接匹配同扭矩等级的法兰式阀门，无需额外制作过渡连接支架；壳体两侧的端盖外沿预留附件安装螺孔，侧面平面可固定电磁阀底座，整体径向尺寸控制在紧凑区间，在并排布置的阀组管路中不会占用过多横向安装空间，轴向长度与输出扭矩等级匹配，选型时可根据阀门所需启闭扭矩、管路工作压力对应选配对应规格，安装时只需保证执行器输出轴与阀杆同轴度，锁紧连接螺栓即可完成装配，后期维护时拆开两端端盖即可更换内部密封件、传动齿条与活塞，无需将整个执行器从管路上拆卸，运维效率较高。

　　建模过程中完整还原了壳体的拔模斜度、端盖螺栓孔位、顶部指示结构的配色分区、品牌标识的刻印位置，各零件装配关系清晰，干涉检查全部通过，可直接用于阀门驱动系统的选型展示、管路布局干涉校验以及配套附件的安装设计参考。
