一英寸斜角式流体控制角座阀结构

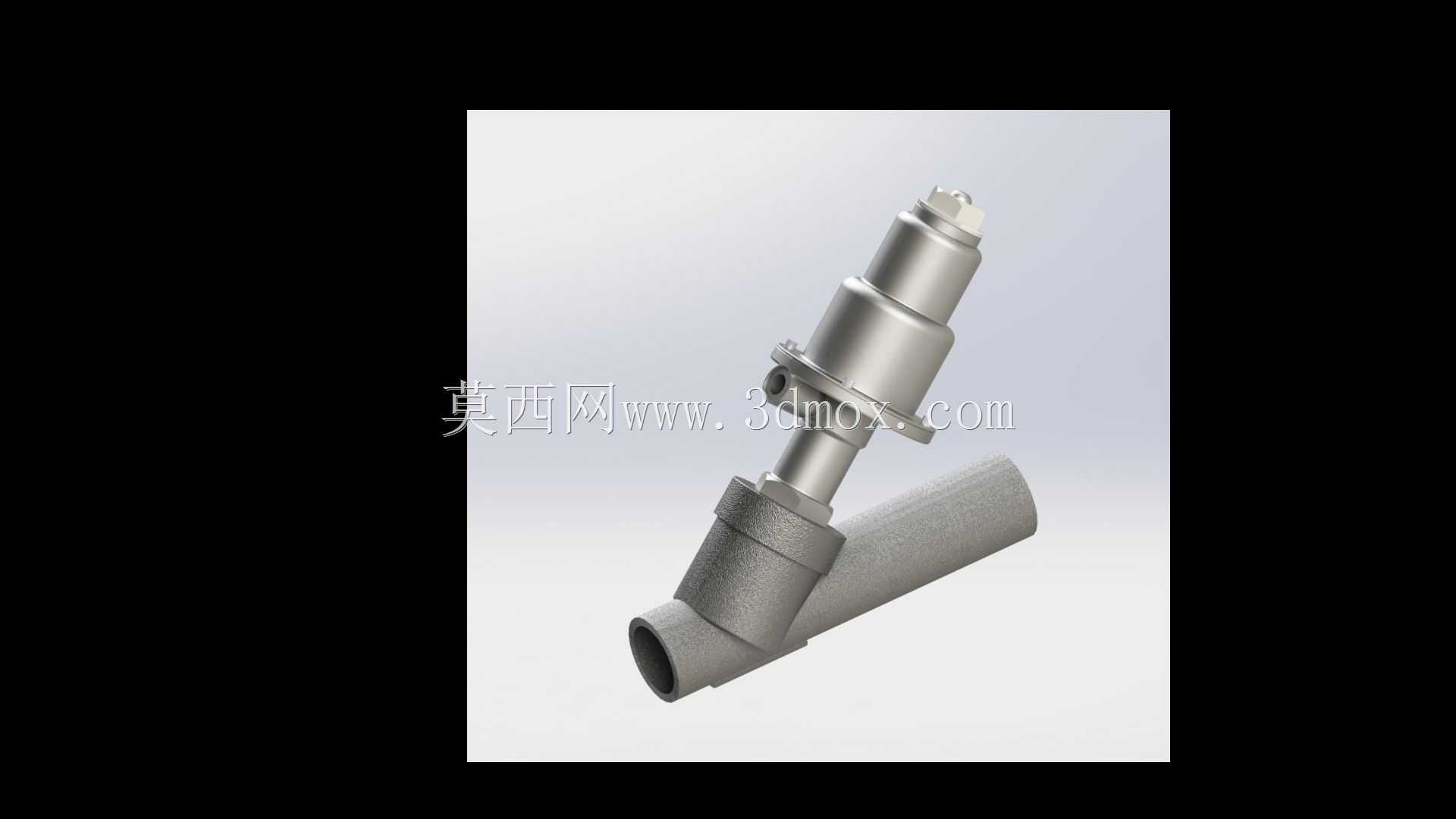

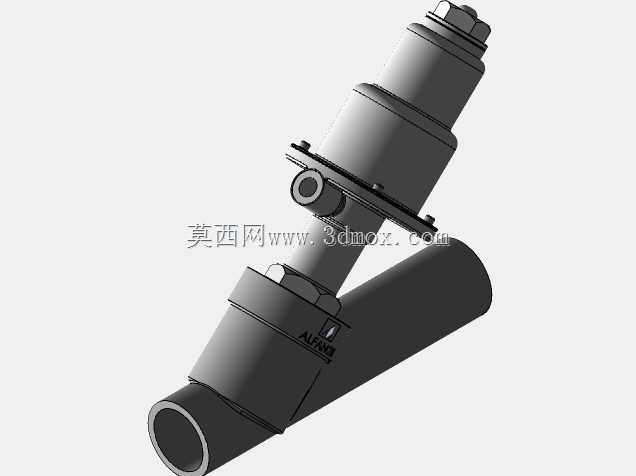

　　这套角座式管路控制阀的三维结构，面向洁净流体、蒸汽、弱腐蚀介质以及常规工业给排水工况搭建，整体采用Y型斜置流道搭配顶部直立执行端的布局，和常规直通截止阀相比，介质流经阀体时的转向角度更小，流阻损失明显降低，在大流量通断、频繁启闭的生产线里能减少压损带来的能耗浪费。

　　从现场安装边界来看，阀体两端为一英寸规格的管路对接接口，斜向流道的两个接口轴线呈夹角布置，安装时不需要在管路拐点处额外加装90度弯头来适配阀件，直接把阀体串接在转角管段上即可，既减少了管路接头数量，也降低了潜在泄漏点。顶部的执行机构轴线和斜置流道呈固定夹角，整体外轮廓的最高点到流道中心的高度、执行端外径都在建模时完整保留，选型排布管路时可以提前预留出顶部操作、接线或者接通气源的空间，避免阀件安装后和周边管线、设备护罩发生干涉。

　　结构设计上，下部阀体的流道内腔做了顺滑过渡，没有突兀的截面突变，介质流过时不容易在腔体内形成滞留死区，针对食品、制药这类有卫生级要求的场景，这种无死角流道也能配合CIP清洗流程完成内腔冲洗，不会残留介质残渣。阀瓣的密封配合面沿着阀杆的轴向做直线升降动作，启闭过程中密封面之间没有横向摩擦，相比旋塞类阀件，密封件的磨损速度更慢，长期频繁动作的使用寿命更长。顶部执行段的外壳做了多层阶梯轴式的防护造型，内部容纳驱动复位构件，外侧的连接法兰把执行部分和阀体锁紧为一体，检修时可以拆开连接位单独更换密封组件，不需要把整个阀体从管路上切割拆卸，维护效率更高。

　　实际产线应用里，这类阀件常被用在灌装设备的流体通断、蒸汽加热管路的自控切换、水处理系统的支路管控场景：搭配气动驱动头时可以接入PLC控制系统，按照工艺节拍快速完成开闭动作；手动版本则可以在小型设备、检修旁路上作为就地截止阀使用。建模过程中把阀体的铸造壁厚、接口螺纹的旋合长度、阀杆的导向配合段长度都按实物比例还原，结构工程师在做整线管路布局时，可以直接调取这个模型完成干涉检查，提前核对阀件操作空间、安装距是否符合现场布局要求，不用后期装配时才发现阀件和相邻管线碰撞。流道的通径尺寸完全匹配一英寸管路的内径规格，不会出现阀门口径缩径导致的流量瓶颈，泵送系统选型时可以直接按照对应管径的流量参数匹配泵的扬程，不用额外叠加阀件的压损补偿量。阀体外部的造型棱角都做了铸造圆角处理，既符合铸造工艺的拔模要求，也避免现场安装人员操作时被锐边划伤，细节处理完全贴合工业阀门的实际生产与使用逻辑。
