千升大容量工业储运集装储罐

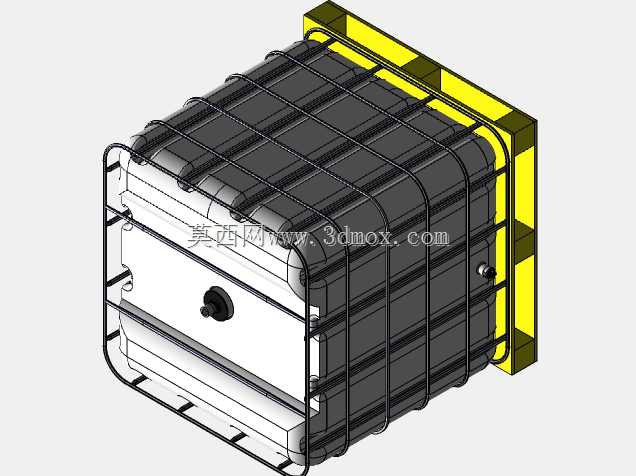

　　千升级大容量储运储罐在化工原料中转、车间工序间供液、厂区废液收集以及第三方物流散装液体运输场景中使用频率很高，这类容器既要承担近吨级液体的静态存储，又要适配叉车反复转运、多层堆码和户外临时堆放的工况，结构设计不能只把内胆做成简单箱体。这套三维结构把吹塑成型的大容量内胆、外部钢管焊接防护笼和底部一体式承载托盘整合在一起，所有配合边界都按实际装配关系搭建，工程人员可以直接核对各部件的干涉情况与安装顺序。

　　内胆主体采用带圆角的大容积腔体造型，棱边全部做圆弧过渡，避免直角位置在液体晃动、充放压交替时出现应力集中；侧壁分布多道环形与纵向加强筋，筋条顺着箱体受力方向延伸，装满液体后侧壁鼓胀变形会被筋条约束，长期使用不容易出现永久蠕变。端面预留低位排液接口，接口位置贴近腔体底部最低点，排液时罐内残液量可以控制在很小范围，接口周边局部加厚，用来承接阀门、快接接头反复拆装产生的附加载荷；顶部对应设置灌装与透气工位，灌装时罐内空气可以顺利排出，不会因为憋气导致流速下降或者内胆被负压吸瘪。

　　外部防护框架用圆钢管弯折焊接成型，横竖杆件围合出完整笼式结构，杆件并不直接贴死内胆壁，而是留出均匀缓冲间隙，转运过程中遇到磕碰，冲击力先由钢管框架承受，再通过限位接触点分散传递，避免尖锐异物直接划伤塑料内胆。框架顶部的边框同时承担堆码定位作用，上方叠放另一台储罐时，底部托盘的卡槽可以落在边框范围内，多层堆放不会出现横向滑移。侧面框架留出叉车作业对应的避让空间，手动液压车和平衡重叉车的货叉都能从指定方向插入，叉取时载荷重心落在货叉支撑区间内，满载转运不会出现前倾翘头。

　　底部托盘采用双面进叉的块状支撑结构，支腿位置和上方内胆底部的承载凸台一一对应，满罐重量通过内胆底部的几个支撑区传递到托盘支腿，再传导到地面或者运输车辆底板，托盘面板上的防滑凸起可以限制内胆在框架内的前后窜动。托盘和外框架之间做了定位止口配合，组装时先把内胆吊入框架内腔，再将托盘从下方对位托举，连接点位对齐后即可完成紧固，日常维护如果内胆需要更换，不用整体切割框架就能分步拆解。

　　建模过程中把内胆壁厚变化、框架钢管的中心线走向、托盘支腿的拔模斜度都做了还原，罐体总容积按千升级标定，外部轮廓尺寸适配标准集装箱内部装载宽度，单台占用场地和标准工业托盘一致，仓库规划通道、堆高机属具选型的时候可以直接调用模型做布局校核。排液接口的法兰连接尺寸、叉车孔的净空高度与宽度都按通用工业器具标准预留，现场对接管路、配装护角和标识牌的时候不需要再二次测绘。针对低温环境使用的场景，框架和托盘的钢材规格留足了强度余量，内胆材料的韧性参数也对应选材区间，冬季户外存放不会因为轻微碰撞出现脆裂。整套结构没有多余的复杂机构，每个部件都围绕承重、防护、转运三个核心需求布置，既满足散装液体低成本周转的要求，也能通过结构细节降低满载储运过程中的泄漏、变形和跌落风险。
