户外防雨型立式电气控制柜钣金结构

项目分类:配电柜 发布时间:2022-06-09 ID:654985
  • 户外防雨型立式电气控制柜钣金结构

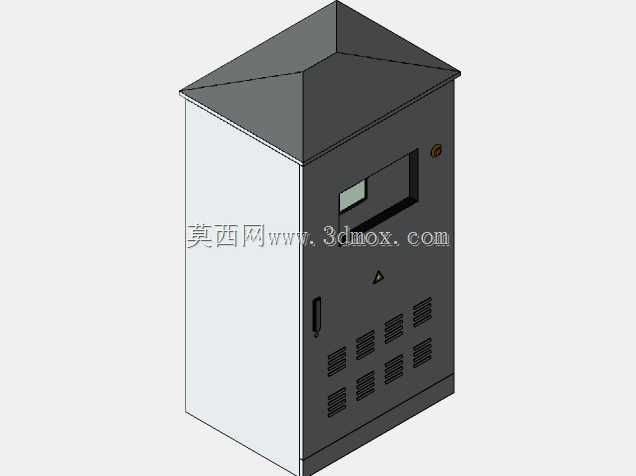

  这套柜体结构面向户外或半露天配电、控制与监测场景,常见于厂区边缘设备点位、泵站现场、小型分布式动力站、临时施工配电点以及需要独立落地安装的自动化控制单元。整机采用立式长方体落地布置,顶部增加四坡尖顶式防雨罩,从根源上减少平顶积水、积雪和落叶堆积问题,也让雨水沿坡面快速导向柜体外侧,避免沿门缝或拼接缝渗入。坡面顶盖与主箱体之间保留悬挑边,雨水下落时会被引导至柜体轮廓之外,这对长期露天运行的电气设备很关键。

  从正面结构看,柜门区域集成了观察窗、操作开口、警示标识、门锁以及下部多组通风散热槽。观察窗用于在不开门的情况下查看内部仪表、指示灯或人机界面状态,减少户外巡检时开门带来的灰尘、潮气和蚊虫进入风险。门侧设置竖向锁杆或把手位置,便于检修人员开启,同时为加装标准柜锁、防雨锁具预留结构基础。柜门与箱体之间通常需要配合密封条使用,三维结构中应重点检查门四周翻边、止口和遮挡边是否形成连续防水路径,不能只依赖门板平面贴合。

  下部散热区域采用阵列式百叶或格栅开口,既满足柜内变频器、断路器、继电器、端子排、电源模块等元件的自然通风,又能通过折弯结构降低直射雨水进入概率。实际建模时,通风孔不能简单理解为在板面上切槽,钣金件需要考虑孔边加强、折弯导向、防虫网安装位以及内部挡尘板空间。若柜内发热功率较高,还可在该区域进一步配置风机、过滤器或温控排风组件;若现场多尘、多雨,则应减小开孔面积并提高内部风道组织的合理性。

  柜体侧板为大面积整板结构,有利于提高钣金折弯后的整体刚度,也减少外露焊缝和拼接缝。主框架可采用折弯板拼焊、螺钉拼装或型材框架加外蒙皮的方式实现,具体取决于批量、防护等级和运输条件。对于户外落地柜,底部不能直接贴地放置,结构设计上应预留槽钢底座、混凝土基础连接孔或电缆进出线空间。底边需要考虑抬高量,防止地面积水倒灌,同时方便叉车、液压车在转运时托举。

  顶部尖顶罩是该模型区别于普通室内电控柜的明显特征。它不仅承担防雨功能,也增强了柜体在室外环境中的辨识度。顶盖拆件时应关注其与箱体顶部的连接方式:可通过螺钉从内侧固定,避免外露紧固件形成渗水点;也可在顶盖下方设置内折边,使凝结水和飘雨沿外边缘排出。四坡顶的交汇区域在钣金展开中属于较复杂部位,建模时需保证各坡面交线一致,折弯余量、焊接拼缝和打磨余量不能在三维装配中被忽略。

  柜内布局方面,这类柜体通常可划分成上部仪表区、中部控制元件区、下部接线与散热区。前门观察窗对应内部显示或指示单元,门板内侧可安装按钮、开关、小型接线端子和门锁联动件;柜体后部或侧部可设置安装板,用于固定PLC、电源、接触器、继电器、端子排和线缆线槽。三维设计时需要给柜门开启半径、元件维护距离、线束弯曲半径和进出线位置留出边界,不能只追求外形完整。

  安装边界上,落地柜需要明确基础平面尺寸、地脚孔位置、柜体高度、门前操作空间以及顶部悬挑范围。由于顶盖四周伸出,现场布置时不能按主箱体宽度直接贴墙或贴近管线,应额外预留悬挑和排水距离。柜体后侧若设置检修门或散热进风面,也需要留出维护通道;若只能单面维护,则内部元件应尽量靠前布置,后板接线点需控制在手臂可触及范围内。

  钣金工艺层面,门板、侧板、顶盖和底座均应保持统一板厚逻辑与折弯半径,外露边避免尖锐直角。长侧板和门板容易出现薄板翘曲,可通过折边、加强筋、内部横撑或门框折弯提高刚性。通风槽区域孔位密集,板件局部刚度会下降,排布时应让开孔区远离主承力边,必要时在背面补焊加强衬板。门锁、铰链、观察窗压框和密封条属于高频配合部位,装配间隙需要在模型中提前校核。

  现场使用时,该类柜体承担电气保护、控制信号汇集、设备状态显示和现场操作接口等功能。防雨顶盖、落地底座、门板密封和通风结构共同决定其能否在温差、湿度、粉尘和降雨条件下稳定工作。整体结构没有复杂传动机构,但对钣金折边、防护路径、维护空间和安装边界的要求较高,适合作为户外电控设备柜体设计、钣金拆图与成套柜布局参考。
