壁挂式工业电气控制配电箱结构

　　这款壁挂式电气控制箱体主要面向车间单机设备配电、小型自动化工位电源分配以及现场电机启停控制场景，常见于装配线旁、加工设备侧墙、泵站本地操作点和仓储物流输送段。箱体承担进线电源隔离、回路保护、按钮指令采集和本地状态指示等功能，内部可容纳断路器、接触器、端子排、线槽和少量继电器，适合作为设备级末端配电与控制节点使用。

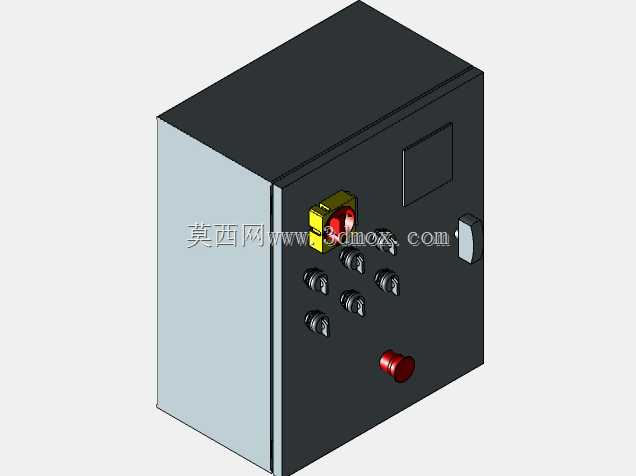

　　从外观结构看，箱体采用封闭式矩形薄钢板壳体，主体由箱身、门板、侧封板和安装背板组成。门板正面集中布置操作元件，上部设置带黄色护圈的红色急停按钮，旁边预留方形仪表或铭牌安装区；中部排列多只黑色旋钮或选择开关，用于手动、自动、复位及回路切换；下部设置红色指示灯或按钮，用于运行、故障或电源状态反馈。门板侧边装有锁具和铰链，便于检修开启，同时保证非授权人员不能随意接触带电部件。

　　设计思路上，这类控制箱强调现场操作的安全性与维护便利性。急停按钮布置在门板上部醒目位置，操作者在异常情况下可快速拍停；旋钮按功能分区集中排列，减少误操作概率；指示灯与按钮之间保留足够间距，方便戴手套作业。箱体左侧为连续封闭侧板，背部可贴近墙面或设备机架安装，门板开启方向和锁具位置需结合现场通道确定，避免开门后与管线、机架或人员通道干涉。

　　安装边界方面，箱体背部应预设挂装孔或焊接安装耳，固定面需具备足够刚度，防止门板开关和按钮操作时箱体晃动。进线电缆通常从底部或下部引入，箱内底部预留格兰头、走线槽和端子排空间；强弱电回路应分槽布置，按钮线与主回路线保持间距。外形尺寸虽属于紧凑型控制箱，但仍需在内部留出接线弯曲半径、元件散热间隙和门板元件沉入深度，尤其急停按钮、指示灯和旋钮背后的接线端子不能与安装板或线槽发生挤压。

　　在三维结构建模时，门板元件的开孔位置、按钮高度、锁具行程和铰链旋转范围是检查重点。箱门开启后，内部断路器手柄、端子排和线槽应处于可操作范围；关闭状态下，门板内侧元件与箱内安装板之间要保留安全距离。箱体折边、焊缝或螺钉连接位置需要体现钣金工艺特点，门板四周可设置翻边以提高刚性，并为密封条安装提供基础。若用于多粉尘、油雾或潮湿环境，还应在门缘增加密封结构，并在电缆引入处采用防水接头。

　　实际选型时，该结构适合小回路、少元件的本地控制需求；若内部元件数量增加，应重新校核箱体深度、安装板面积和散热空间。模型整体还原了电控箱从外部操作界面到钣金箱体的主要结构关系，可用于设备布局干涉检查、操作面板方案沟通、钣金拆图参考以及电气柜装配示意。
