塑壳断路器门联锁延长旋转操作机构

　　这套三维结构对应低压成套柜内常用的塑壳断路器外置旋转操作手柄，核心作用是把断路器本体上的操作旋钮，通过一根刚性延长轴传递到配电柜门板，让运维人员不用打开柜门，就能在面板外侧完成断路器合闸、分闸与复位操作。现场做柜内布局时，断路器往往安装在横梁或安装板深处，面板和本体之间隔着柜内走线空间、母排绝缘距离以及门板厚度，直接在本体上操作既不方便，带电开柜也存在安全隐患，因此这类延长操作机构在低压进线柜、电容补偿柜、电机控制中心、工业动力配电箱里使用非常普遍。

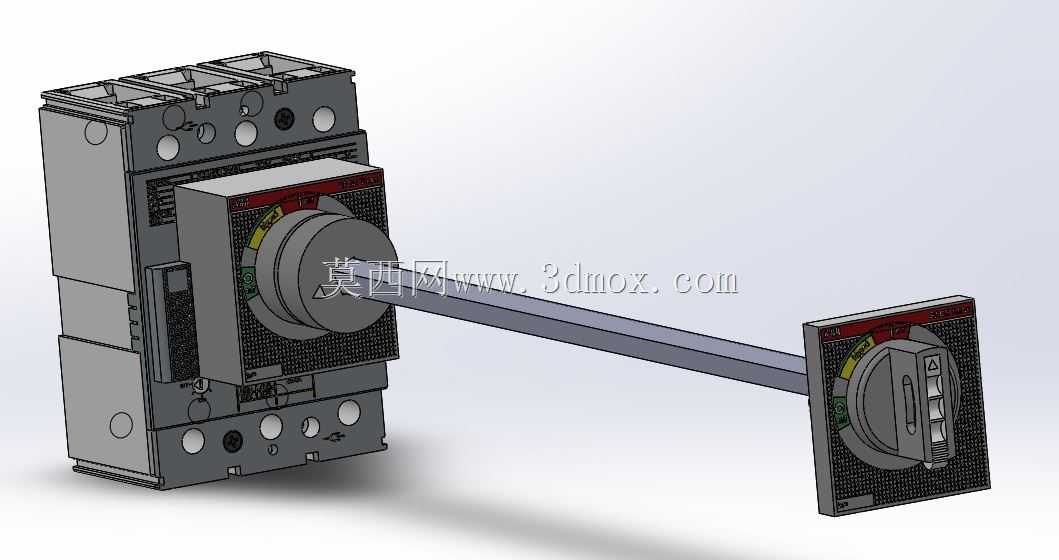

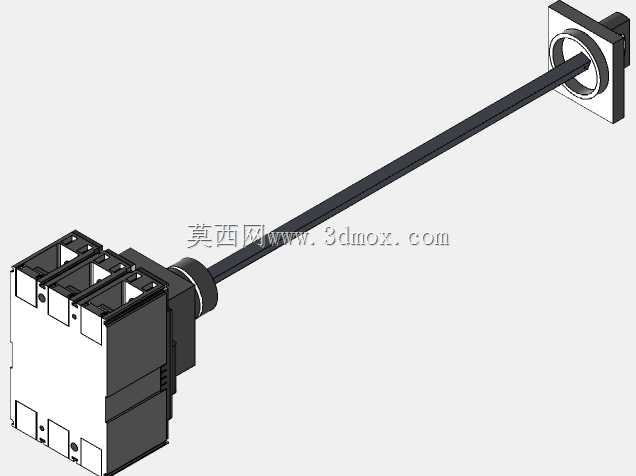

　　从结构组成来看，模型完整还原了断路器本体侧的连接座、长传动杆以及门板外侧的操作面板三部分。本体端转接座卡在塑壳断路器原有操作头位置，通过卡扣和紧固件与开关面板贴合，保证内部旋转件和断路器旋钮同轴；中间延长杆采用截面规整的刚性杆件，两端分别与两侧旋转座配合，传递扭矩时不会出现明显打滑或空程。柜门外侧的操作头带指示刻度与手柄限位，盘面能清晰显示通断状态，手柄在分闸、合闸位置都有定位，避免停留在中间位置造成误判。

　　设计这类机构时，首先要处理的是同轴度问题。断路器本体操作轴和柜门手柄轴如果偏差过大，转动过程中会产生别劲，长期操作会磨损配合面，甚至造成开关内部机构卡滞。建模时需要以断路器操作头中心为基准，沿柜深方向建立传动轴线，再根据门板实际位置确定外侧操作座的安装孔位。延长杆长度并非随意取值，要覆盖断路器安装面到柜门外表面的距离，同时留出门板厚度、密封件以及安装调整间隙。杆体过长会降低扭转刚度，过短则无法关门，因此在三维环境中按柜体断面逐段核对，比单纯二维出图更能提前发现干涉。

　　安装边界方面，外侧面板需要在柜门开孔，开孔范围要容纳旋转座、固定螺钉和状态标识区；门板背面还要预留操作座沉入深度，避免关门时与断路器本体、导线槽或铜排碰撞。本体侧转接座不能遮挡断路器铭牌、脱扣按钮、接线端子和散热筋，尤其要注意开关上方母排弯曲半径、下方电缆接线空间，以及左右相邻器件的安全间隙。传动杆沿柜内布置时，应尽量避开二次线束和发热部位，若路径上需要穿过梁或隔板，应增加导向支撑，减少长杆受扭时的晃动。

　　从实际使用角度看，该机构不仅是远距离操作件，也承担柜门联锁功能。多数配套场景要求断路器处于合闸状态时柜门不能随意打开，门板手柄与开关位置联动后，可以把带电操作风险限制在外部。手柄面板上的状态色标和方向标识需要与断路器本体指示保持一致，装配时要反复核对分闸、合闸两个极限位置，防止外部显示与内部触头状态相反。结构设计上还应考虑手柄脱出、误碰和过度施力问题，因此操作头通常设置限位挡边、定位槽和明确的握持区域。

　　三维建模过程中，断路器外壳的散热孔、侧面扣点、正面旋钮刻度、操作手柄纹理以及延长杆端部配合关系都需要细化。对设备选型人员来说，这类模型可以直接放入成套柜装配中，用来校验门板开孔、轴长、操作轨迹和维修空间；对结构设计人员来说，则能通过装配约束检查传动轴线是否偏移、手柄旋转时是否扫到柜内元件，并在加工前把安装板、横梁、门板和开关之间的关系一次理顺。
