KUM品牌单孔卷笔刀削笔器结构

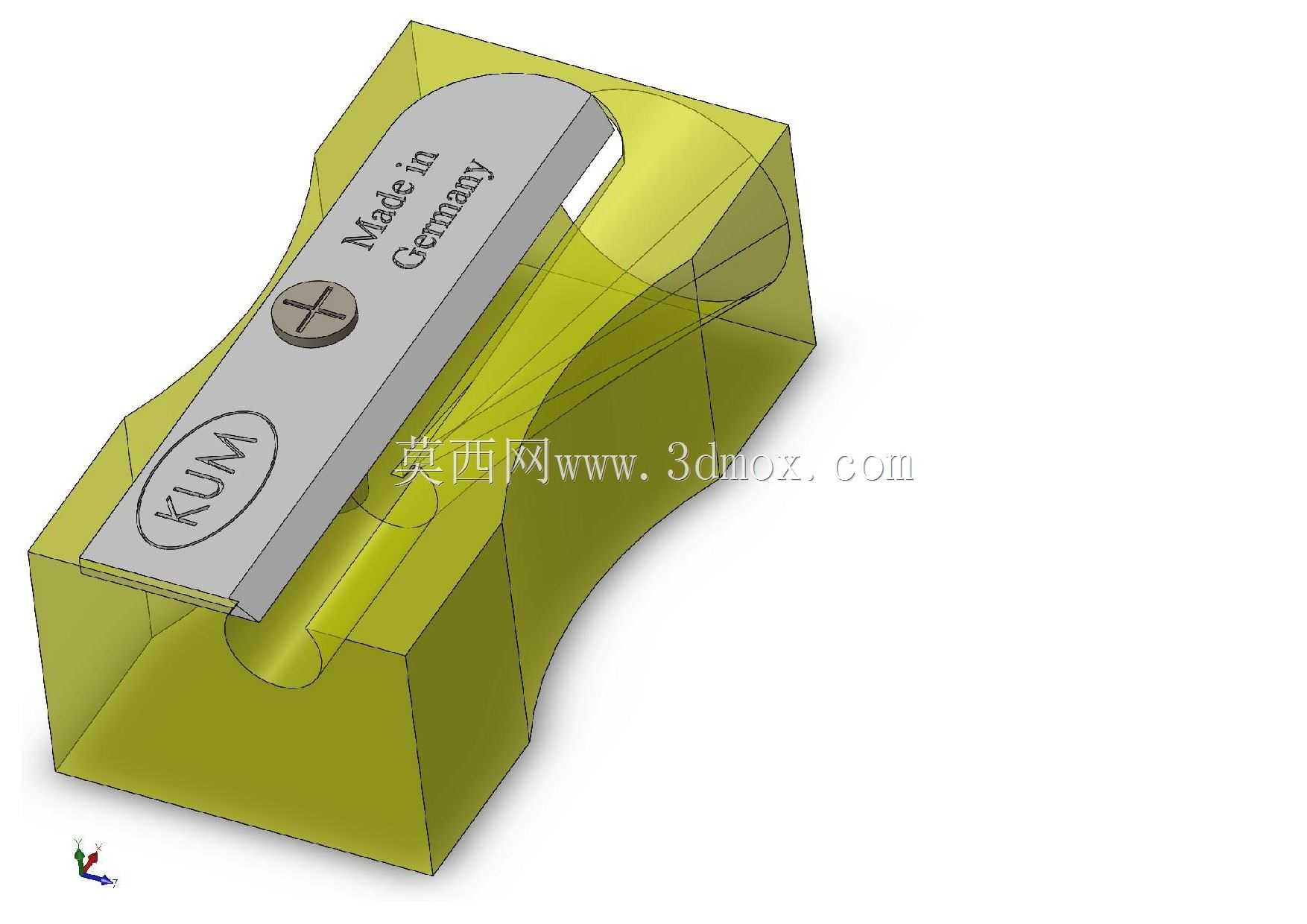

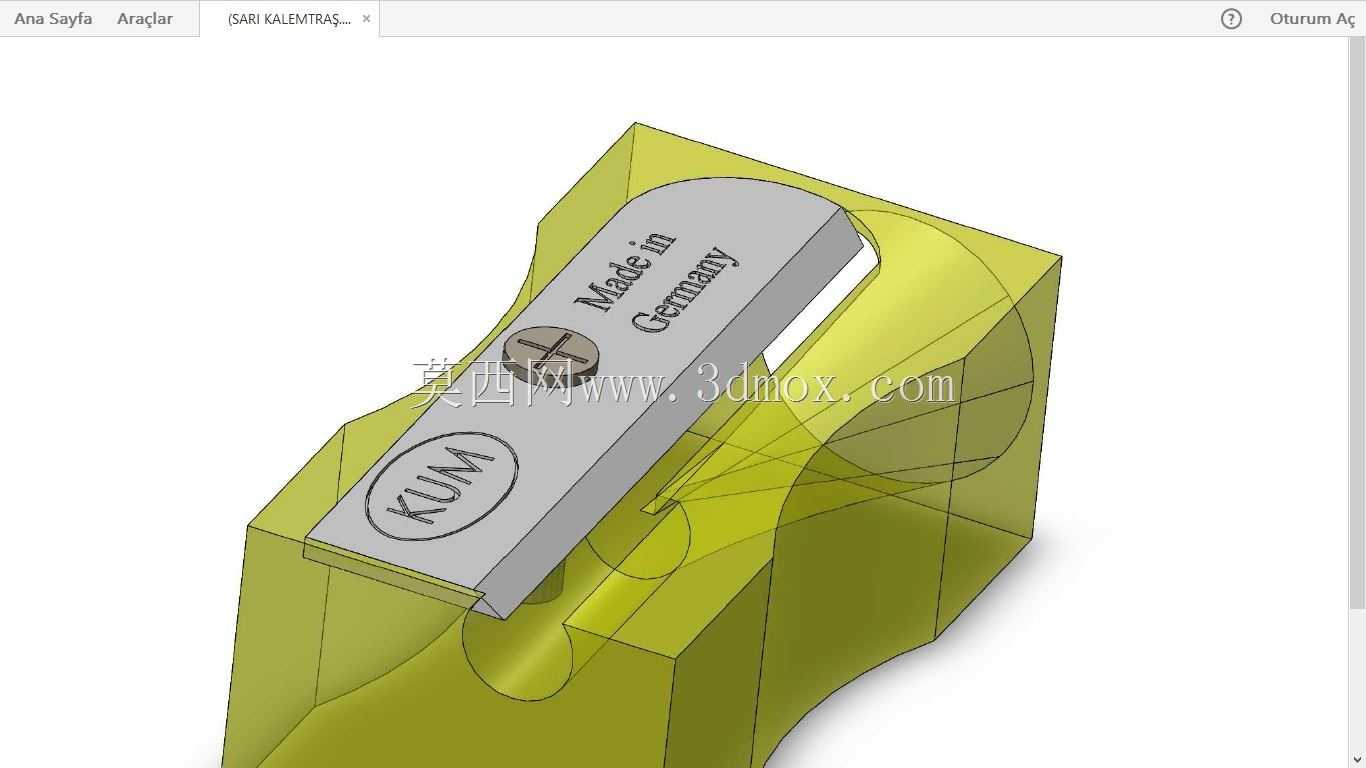

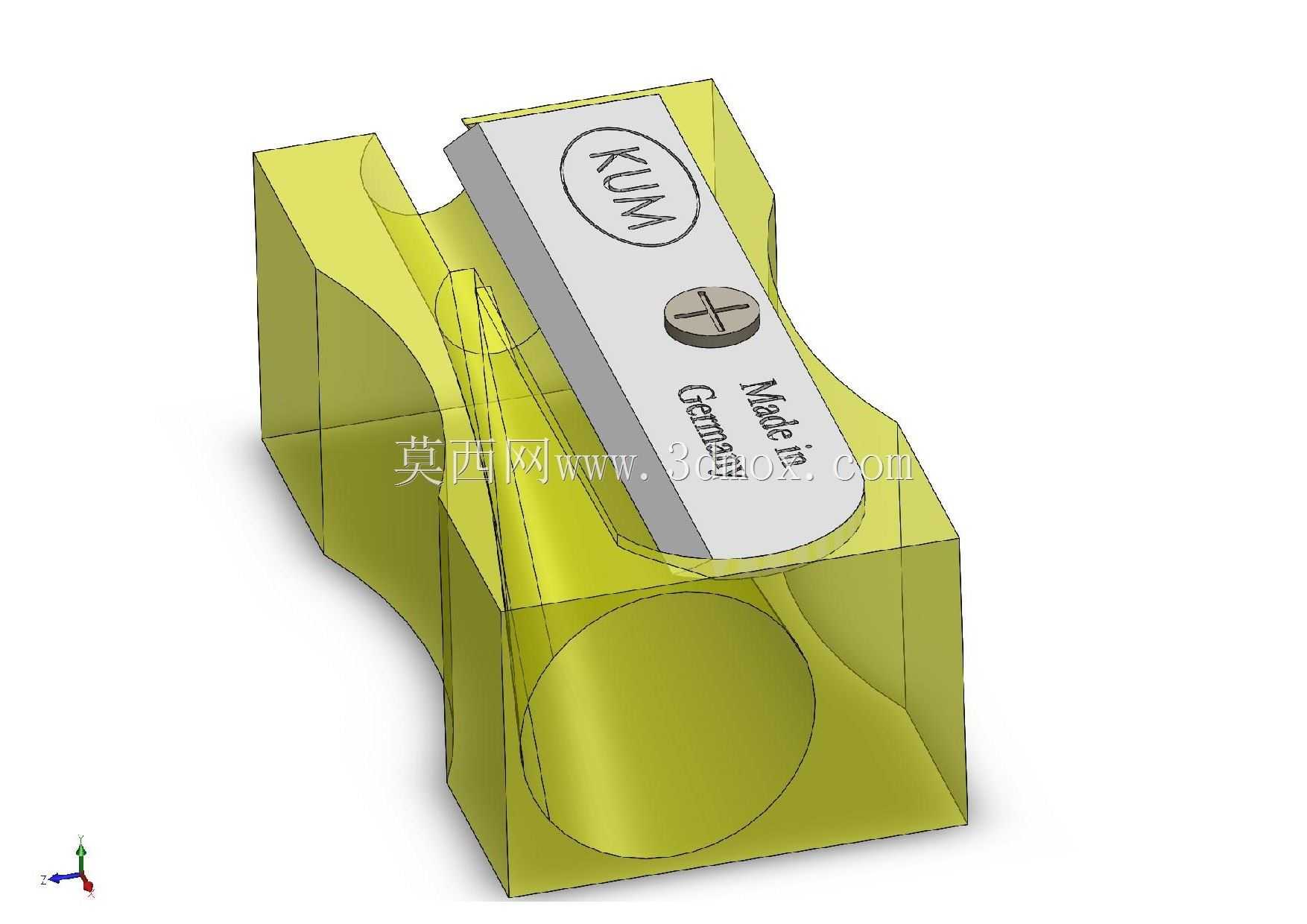

　　该结构呈现的是一款小型单孔卷笔刀的完整三维形态，主体由透明或半透明刀座、金属刀片、紧固螺钉以及锥形削笔通道组成。刀座采用近似楔形的紧凑外形，外侧轮廓带有握持和放置所需的平面与斜面，底部可稳定贴靠桌面，侧面开设圆形铅笔入口，内部形成由入口向刀片方向收敛的锥孔。铅笔从圆孔插入后，沿锥面旋转推进，木质笔杆和笔芯被刀片逐层切削，碎屑暂存于刀座内部空腔或外部承接区域，适用于学生书写、办公绘图、工程草图、手工标注等日常削尖场景。

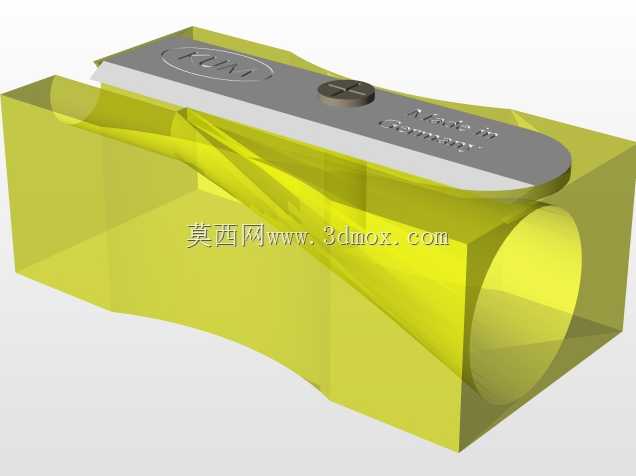

　　从功能布置看，刀片沿锥形通道母线方向安装，刃口与锥孔表面保持微小重叠量，使铅笔旋转时能够形成连续卷曲切屑。刀片上方通过一枚十字槽螺钉压紧固定，螺钉轴线垂直于刀片安装平面，装配时可控制压紧力，既保证刃口位置不发生滑移，又便于刀片磨损后拆卸更换。刀片表面设置品牌标识区域，长条形金属片与塑料座之间通过定位面贴合，减少装配偏差对切削角度的影响。刀座内部锥孔并非简单直孔，而是围绕铅笔轴线形成导向锥面，入口直径较大，便于铅笔快速对准；靠近刃口处孔径逐渐减小，使笔尖能够被修整为适合书写的锥形。

　　外形设计上，刀座外部保留了较厚的侧壁和加强过渡，以承受铅笔插入时的侧向力和旋转扭矩。透明材料的使用可以直接观察内部碎屑堆积、刃口位置以及铅笔进给状态，在教学演示或结构拆解时具有较好的直观性。壳体前部的斜面与刀片安装面一致，后部形成容纳手部捏持的块状区域，整体尺寸控制在掌中使用范围。安装边界主要集中在刀片贴合面、螺钉孔位和锥孔入口三个区域：刀片贴合面需要保证平面度，避免刃口翘起；螺钉孔周围应留出足够壁厚，防止反复拧紧后开裂；铅笔入口外圆与锥孔轴线需保持同轴，以免插入时偏磨。

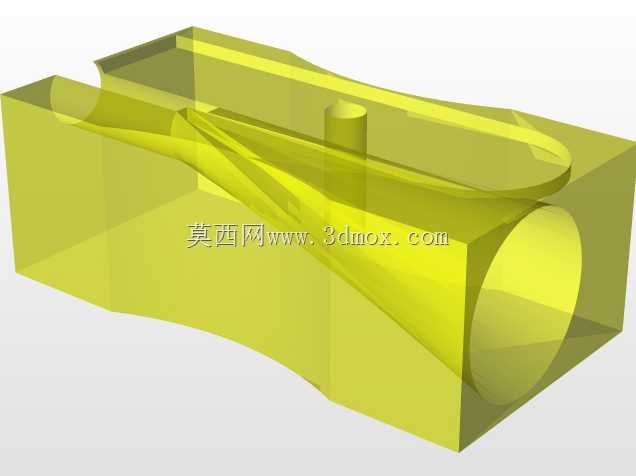

　　在建模处理时，可将塑料刀座作为主体零件，先建立外部握持块体，再通过旋转切除生成锥形削笔腔，随后利用曲面或拉伸切除建立刀片槽、螺钉过孔和排屑空间。刀片零件可按薄板实体绘制，刃口处用小角度斜面表达切削边，不必追求微观锋利度，但应保证刃口线与锥孔母线的空间关系准确。紧固螺钉需绘制头部十字槽、杆部和端部压紧面，装配中体现螺钉、刀片与刀座的层级关系。锥孔与刀片相交区域是结构重点，若干涉量过大，会导致铅笔旋转阻力升高、笔芯容易折断；若间隙过大，则无法有效切削，出现木质纤维拉扯或笔尖粗糙。

　　实际使用中，铅笔轴线应尽量与入口锥孔轴线重合，偏斜插入会使单侧切削量增大，造成笔尖偏心。刀座内腔需要定期清理木屑，防止碎屑在锥孔末端堆积，影响铅笔进给到位。刀片固定螺钉不宜过度拧紧，因为金属刀片与塑料座的刚性差异较大，过大压紧力可能使安装槽变形。对于结构设计人员而言，该类产品虽然尺寸小，但包含了导向锥面、薄板刀具、螺纹紧固、人机握持和切屑容纳等多个典型机械要素，适合作为小型日用品结构建模、装配干涉检查和工程出图的练习对象。
