乘用车多辐条铝合金轮毂结构设计

　　该车轮总成属于乘用车辆行驶系统的核心承载部件，整体采用低压铸造铝合金成型方案，在三维结构中完整还原了轮辋筒体、轮辐支撑筋、中心安装法兰、螺栓孔位、气门嘴预留位以及轮缘翻边的全部几何特征，可直接用于整车总布置校核、底盘运动干涉分析、车轮改装方案验证以及零部件结构受力仿真工作。

　　从实际装车场景来看，这类轮毂广泛适配普通家用轿车、城市SUV以及轻度改装乘用车型，工作过程中需要同时承担整车垂向载荷、转向侧向力、起步与制动扭矩，还要缓冲路面冲击带来的交变应力。建模时首先要锁定安装边界：中心法兰面与车轴轮毂轴头完全贴合，中心孔的配合公差需匹配轴头定位外径，五处螺栓孔沿分度圆均匀排布，孔位间距、锥面落座角度都要和整车螺栓规格保持一致，避免装车后出现定位偏心、螺栓受力不均的问题。

　　轮辋部分采用深槽式结构设计，两侧带凸起的轮缘，用来卡住轮胎胎圈，保证轮胎充气后不会脱出；筒体中段的凹槽是拆装轮胎时的让位空间，胎圈座的直径、宽度参数严格对应选定的轮胎尺寸，轮辋内侧预留了平衡块粘贴区域，同时在对应位置留出气门嘴安装孔，方便胎压监测传感器或者充气气门嘴装配。

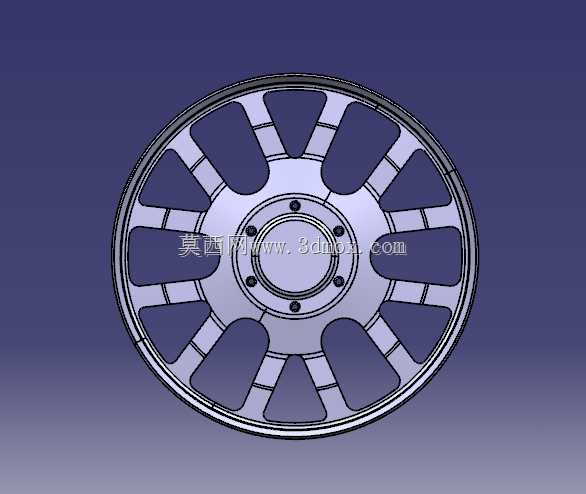

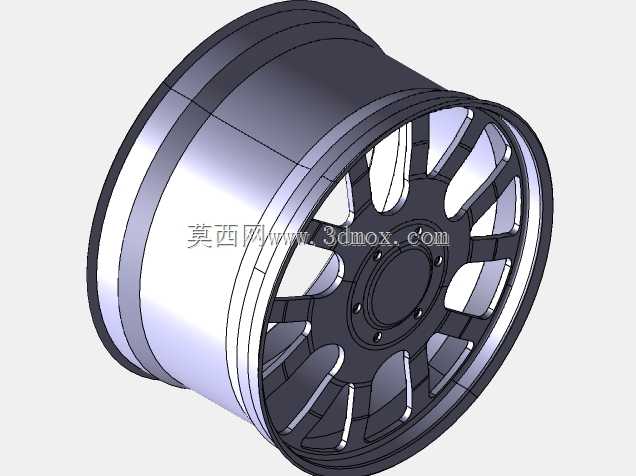

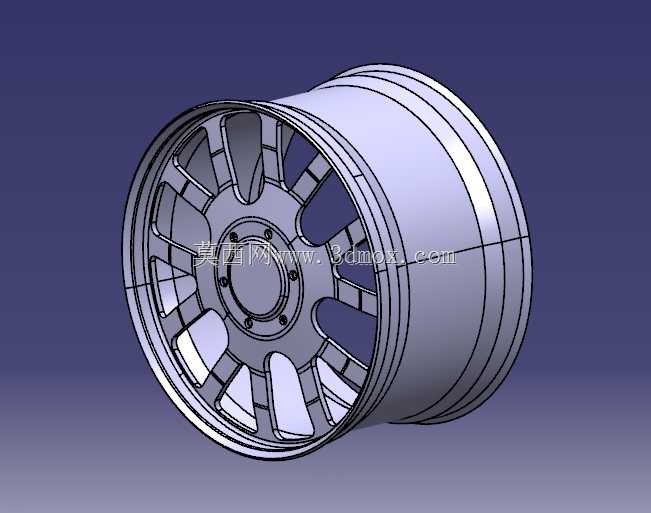

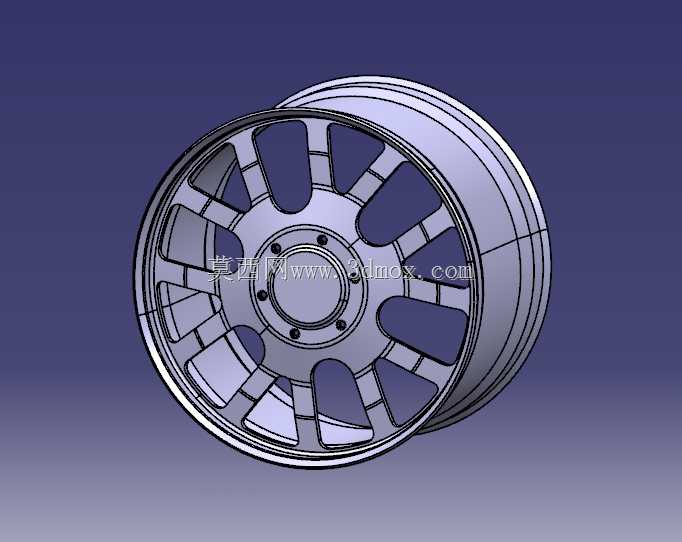

　　外露的轮辐采用多组宽窄交替的辐条布局，辐条从中心法兰盘位置向外呈放射状延伸，一直过渡到轮辋内侧的连接环带。这种结构一方面通过合理分布的筋条截面，把路面传递的载荷均匀分散到整个轮辋圆周，避免局部应力集中；另一方面辐条之间的大镂空区域可以为刹车盘、刹车卡钳留出充足散热空间，车辆频繁制动时，空气能够顺着辐条间隙快速流过制动部件，带走摩擦产生的热量，降低制动热衰减的风险。辐条表面做了平滑的曲面过渡，没有尖锐的转角，既减少铸造过程中应力开裂的隐患，也能降低行车时的风阻，同时方便后期做表面喷涂、抛光或者铣削加工。

　　设计过程中需要重点核对多项装配边界：轮毂的偏距数值决定了轮辐安装面相对于轮辋中心面的位置，直接影响车轮装车后与翼子板、悬挂摆臂、减震器之间的间隙，偏距设计不当会出现轮胎蹭刮轮眉或者转向时摩擦卡钳的问题；轮毂的X距也就是卡钳避让空间，要保证辐条内表面和刹车卡钳外壁之间留有足够安全间隙，即便在悬挂上下跳动、轮胎转向的极限工况下也不会发生运动干涉。

　　结构细节上，中心法兰区域做了局部加厚处理，螺栓孔周围的材料厚度适当提升，用来分散螺栓预紧力带来的局部压强；轮辋和轮辐的连接位置采用大圆角过渡，避免交变载荷下出现疲劳裂纹；轮缘的凸起高度符合行业安全规范，车辆在低胎压状态下转向时，胎圈也不会轻易从轮辋上滑脱。整个三维模型把车轮的内外型面、安装孔位、配合端面都做了完整表达，设计人员可以基于该模型开展模态分析，校核车轮在行驶转速下是否会出现共振，也可以模拟冲击工况、弯曲疲劳工况的受力分布，优化辐条的壁厚分布，在满足结构强度要求的前提下尽可能降低整体重量，实现车辆簧下质量的轻量化，提升悬挂响应速度与整车燃油经济性。
