空气冷却器塑料储水箱结构设计

　　该零件属于空气冷却器系统中的储水壳体，主要承担循环冷却液暂存、液位缓冲以及整机内部空间适配的作用。在移动式冷却设备、小型工业温控单元以及通讯设备配套散热装置中，水箱并不只是一个简单的盛水容器，它需要同时兼顾容量、安装位置、壁厚刚度、成型工艺和后期维护便利性。实际布置时，水箱通常位于设备下部或侧部，利用低位空间收集回流液体，并为泵体提供相对稳定的吸液条件，避免循环过程中因液面波动造成吸入空气。

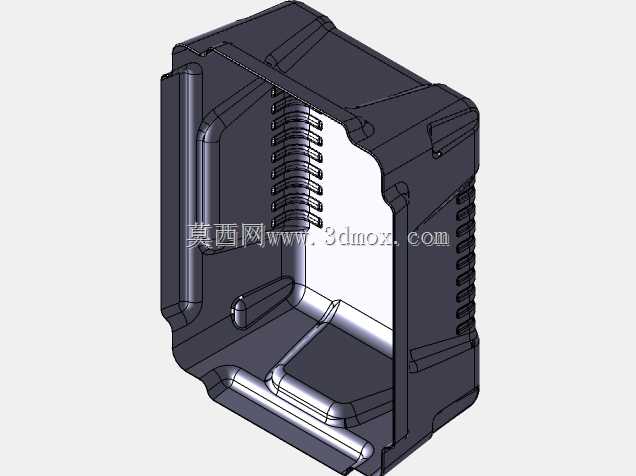

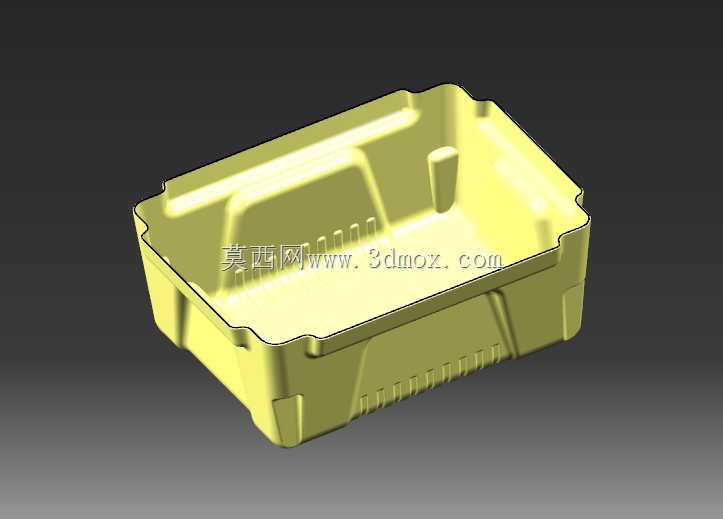

　　从结构形态看，该水箱采用开口式浅槽箱体方案，整体轮廓接近矩形，四角做了明显圆角过渡。圆角并不是单纯的外观处理，在塑料注塑件中，它能够降低角部应力集中，改善熔融材料在模腔内的流动路径，同时减少装配时与相邻钣金、管路或支架发生干涉的风险。箱体侧壁并非等直平面，而是设置了多段加强筋、台阶面和局部凹凸结构。这些结构在不显著增加壁厚的前提下提高了侧壁抗弯能力，对于盛装液体后可能出现的鼓胀变形有明显抑制作用。

　　箱体上沿采用外翻并加厚的边框形式，类似法兰边的结构可以为上盖、密封垫或检修盖板提供安装面。边框宽度需要结合密封压缩量、螺钉位置以及开盖维护空间共同确定：过窄会导致密封面压力不足，过宽则会占用设备内部空间并增加材料消耗。图中模型的边缘连续、转折清晰，说明设计时已考虑盖体贴合与周边零件避让。侧壁上部的局部凸起可作为定位柱、管路避让区或传感器安装位的结构基础，具体功能需结合整机装配关系确定。

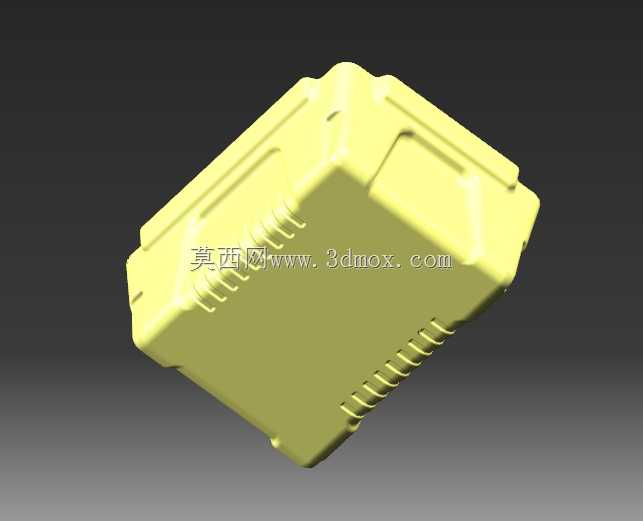

　　底部与侧壁交接处采用较大圆弧过渡，这对于储液容器尤其重要。直角根部在注塑冷却时容易产生缩痕，在受液体静压和整机振动时也容易成为裂纹起始位置。通过根部圆角和外侧加强纹理的组合，可以把载荷分散到更大区域。箱体外侧可见多组细密肋状结构，它们既可增强底板和侧壁的刚性，也能在堆叠、搬运或设备振动时提高壳体的抗变形能力。若水箱安装在带风机或压缩机的设备中，这类肋条还能改变薄壁件的固有频率，降低共振引发的噪声和疲劳风险。

　　设计思路上，这类塑料水箱一般优先采用一体注塑成型，减少焊接或粘接带来的渗漏隐患。整体壁厚应尽量保持均匀，厚壁区域容易产生收缩凹陷，薄壁区域则可能在充模时出现短射。开口边缘、底部转角和安装柱位置需要通过局部加强而非简单增厚来满足强度要求。箱体内部可见的立筋或隔档，可用于抑制液体在设备移动、倾斜或启停过程中的剧烈晃动，也可作为水泵、滤芯、液位检测元件的限位结构。若内部设置隔板，隔板上应保留足够的通流面积，避免造成水流死区或排污困难。

　　在安装边界方面，矩形外形有利于在紧凑机柜中提高空间利用率，但实际三维布局时不能只按外形最大长、宽、高占位。水箱上方需要预留加注、开盖和观察液位的操作空间；侧面要留出进水、回水、溢流或排污接头的装拆距离；底部则应考虑支撑面、减震垫以及泵吸入口高度。若箱体靠近风机、散热器或电气元件，还需校核冷凝水、溢流水和维护排水方向，避免液体滴落至带电部件。箱体与机架之间通常通过底部托板、侧压块或上盖螺钉固定，支撑点应尽量落在加强筋或边框投影位置，以免薄壁底板长期受力后变形。

　　容量校核时，需要把额定充液量、热膨胀余量、回流峰值和晃动安全高度分开考虑。水箱有效液面不能贴近上沿，否则设备倾斜或停机回流时可能发生溢流；最低液面也不能高于泵吸口过多或过少，需保证吸入口始终浸没，同时避免沉淀杂质直接进入循环。对于空气冷却器而言，水箱形状还会影响维护体验，宽大的开口有利于清洗内部水垢和检查焊缝、密封面，而较深的窄腔则会增加人工清理难度。

　　该模型在外观上保留了塑料壳体设计中常见的工程特征：圆角边框、侧壁加强、底部过渡、内部隔挡和外部安装避让都较明确。用于结构评审时，可进一步围绕密封面平面度、壁厚分布、拔模方向、接头开孔位置、固定点刚度以及液位元件布置进行细化；用于整机布置时，则应把水箱作为流体回路与设备空间之间的连接部件来校核，而不是孤立地看待其盛水功能。
