三缸直列活塞曲柄连杆动力总成

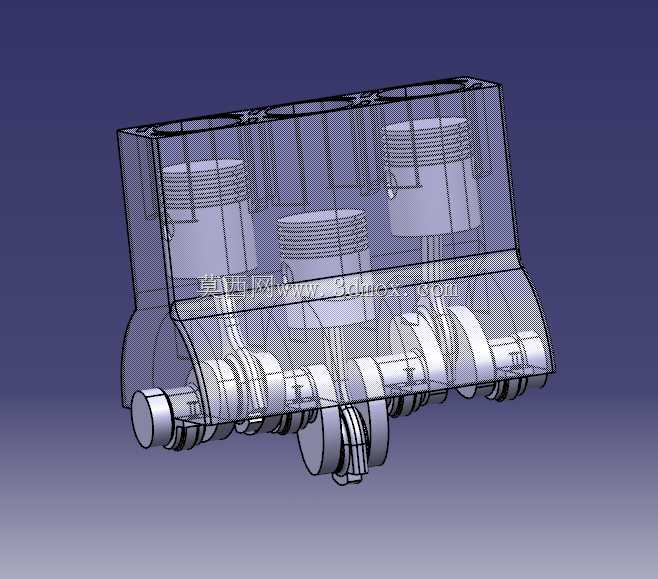

　　在小型通用动力、非道路代步车辆、微型发电机组以及教学实训台架的前期方案布局阶段，三缸直列活塞动力单元的结构干涉校核往往是整机布置里最先卡住进度的环节。这套数模把缸体、活塞组、曲柄连杆机构以及曲轴输出端的相对运动关系完整搭建出来，没有做过度的外观包覆，所有参与往复运动和回转运动的核心零件都保留了清晰的装配边界，工程人员在做机舱布局、附属件挂载或者动力匹配计算时，可以直接调取各部件的空间占位，不用再从零拆分运动包络。

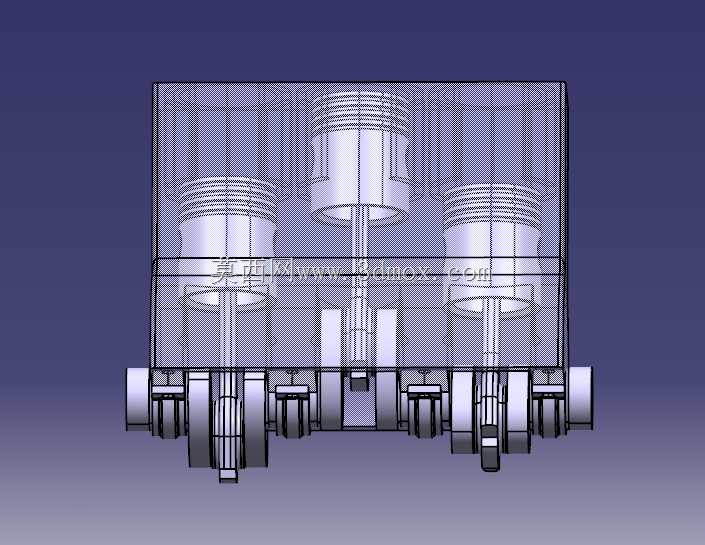

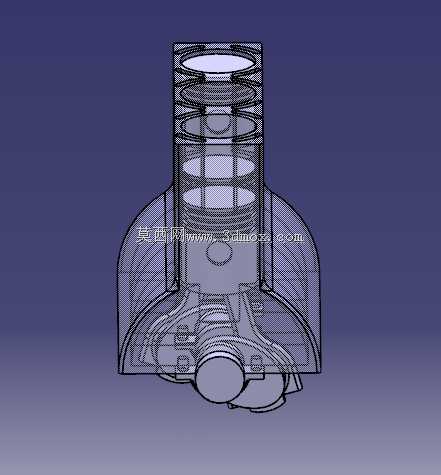

　　从实际功能逻辑来看，三缸构型的核心优势在于整机长度比四缸机型缩短一截，曲轴每旋转120度就有一个气缸进入做功行程，动力输出的脉动幅度比单缸、双缸机型平缓很多，同时整机自重和横向占位更紧凑，很适合对安装空间有严格限制的小型设备。数模里的缸体采用直列排布，三个气缸轴线平行且垂直于曲轴主轴颈轴线，缸筒内壁与活塞外圆的配合间隙在装配关系里做了明确约束，活塞销座通过连杆小头衬套与连杆相连，连杆大头则剖分后抱合在曲柄销上，整套运动副的配合层级完全按照实际装配逻辑定义，运动仿真时可以直观看到活塞从上止点到下止点的往复行程，以及连杆带动曲柄做圆周回转的完整动作。

　　做结构设计时，这套数模的参考价值首先体现在运动包络的预判上。很多新手工程师在布置外围附件时，容易忽略曲轴回转过程中曲柄配重块的扫掠空间，以及连杆摆动时在缸体下部曲轴箱内的极限位置，等到样机试制阶段才发现油底壳、加强筋或者附属安装座和运动部件发生磕碰，返工成本极高。通过这套完整的装配数模，可以在设计阶段就把曲轴全转角范围内所有运动零件的最大外轮廓提取出来，预留出足够的安全间隙，缸体侧壁的厚度、曲轴箱的内腔宽度、缸盖结合面的螺栓排布位置，都能围绕这个运动包络做正向设计，避免后期反复修改造型。

　　安装边界层面，直列三缸的布局让整机的支承点可以沿曲轴轴向分布在缸体前后两端，下部的支承筋位对应曲轴主轴承座的位置，数模里曲轴的输出轴端伸出缸体前端，预留的轴段长度和轴径尺寸可以直接匹配飞轮、联轴器或者皮带轮的安装接口，后端的缸体端面也预留了和变速箱、传动箱对接的止口轮廓。整机的高度方向尺寸由活塞行程、连杆长度以及曲轴回转半径共同决定，数模中活塞到达上止点时顶面与缸体上端面的距离、下止点时活塞裙部不脱出缸筒的安全余量都符合常规内燃机的设计规范，缸体两侧的空余空间可以用来布置机油滤清器、启动马达、冷却管路以及进排气歧管，外围设计人员不用再担心管路走线会侵入运动部件的活动范围。

　　在教学和方案演示场景里，这套透明化的装配结构能把内燃机里最抽象的曲柄连杆运动逻辑直观呈现出来，受训人员可以直接观察到三个活塞的相位差、曲轴配重块的平衡方式，以及各缸做功顺序对应的部件动作状态。做动力选型时，工程师也可以基于这个基础构型快速调整缸径、行程、连杆长度等核心参数，衍生出不同排量的三缸动力方案，数模里各零件的装配约束关系可以直接复用，参数修改后能快速更新整套机构的空间占位，大幅缩短前期方案迭代的周期。缸体上部的气缸排列间距、冷却水套的预留空间、缸盖螺栓的孔位布局，也都在数模里留出了修改余量，后续细化设计时可以在这个骨架基础上补充冷却润滑、配气机构等子系统，不用重新搭建核心运动机构的装配关系。
