汽车发动机储油密封油底壳结构设计

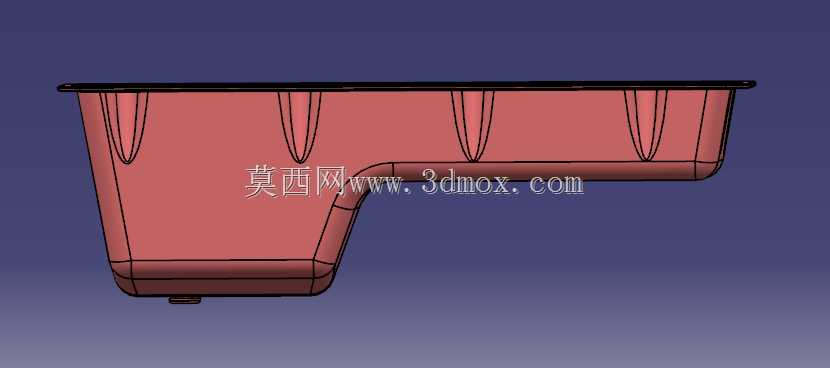

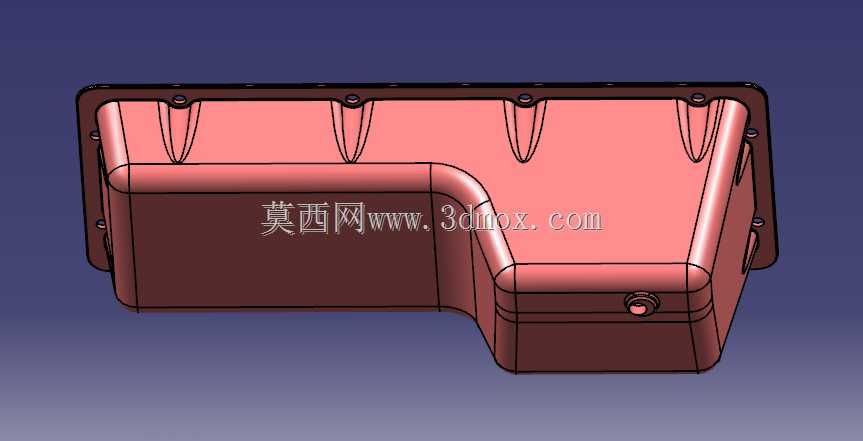

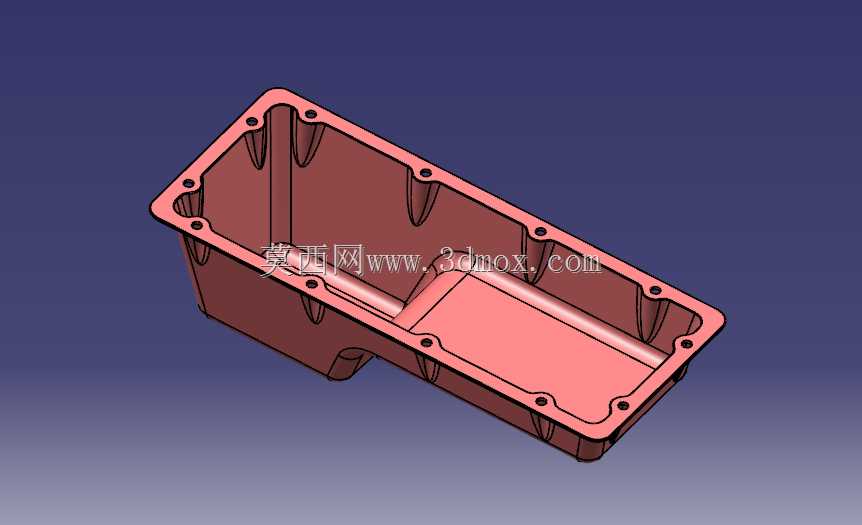

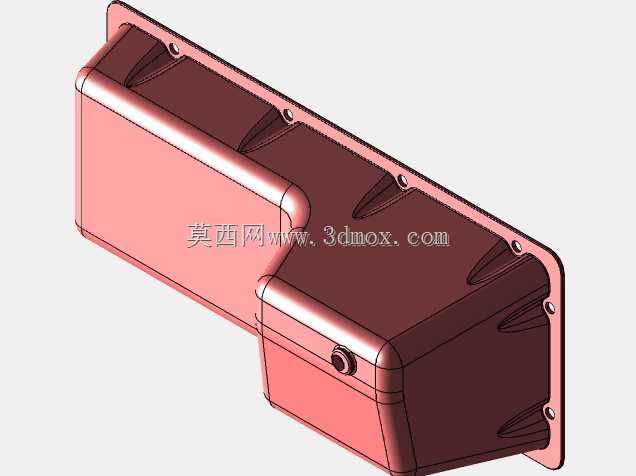

该油底壳作为内燃机润滑系统的核心储油部件，主要应用于小排量乘用车、轻型商用车的动力总成单元，安装在发动机缸体下部区域，承担封闭曲轴箱、储存润滑机油、回收各摩擦副回流润滑油、沉淀机油杂质、辅助散热的核心功能，是发动机润滑回路中不可或缺的壳体类零部件。在实际整车运行场景中，油底壳需要承受车辆行驶过程中产生的颠簸振动、机油温度交变带来的热胀冷缩应力、路面飞溅物的冲击，同时要保证长期使用下的密封可靠性，避免机油渗漏引发的润滑失效故障。从功能特性设计来看，该壳体采用深腔式不等高结构，腔体内部设置有纵向加强筋，既可以提升壳体整体结构刚度，避免车辆振动引发的壳体共振变形，也能在车辆加减速、上下坡工况下对机油流动形成适度导流，减少机油液面的大幅波动，保证机油泵吸油口始终处于稳定的油位区间，避免吸空引发的机油压力不足问题。壳体上沿设置一圈连续的安装法兰面，法兰上均匀分布螺栓安装孔，安装时配合密封垫片与缸体下平面贴合紧固，保证结合面的密封性能；法兰边角处做圆弧过渡处理，避免应力集中导致的法兰变形开裂。壳体底部一侧设置有内凹的集油槽结构，对应机油泵吸油位置，能够在机油存量处于下限位置时保证机油汇集到吸油区域，提升低油位工况下的润滑可靠性。从安装边界来看，该油底壳整体为长方形腔体结构，长度适配对应排量发动机的缸体下部跨度，宽度避开发动机两侧的悬挂安装点、转向机布置空间，腔体深度满足额定机油容量的储存需求，同时保证整车最小离地间隙要求，避免车辆通过起伏路面时油底壳发生磕碰损坏。壳体外侧设置有局部加强凸台，对应放油螺塞的安装位置，既提升放油口区域的结构强度，也能引导换油时的机油流向，避免机油流散污染底盘部件。整体设计兼顾了结构强度、密封可靠性、机油存储导流功能与整车安装适配性，能够满足常规民用车辆动力总成的使用需求。
