手轮驱动方形法兰截止阀操作机构

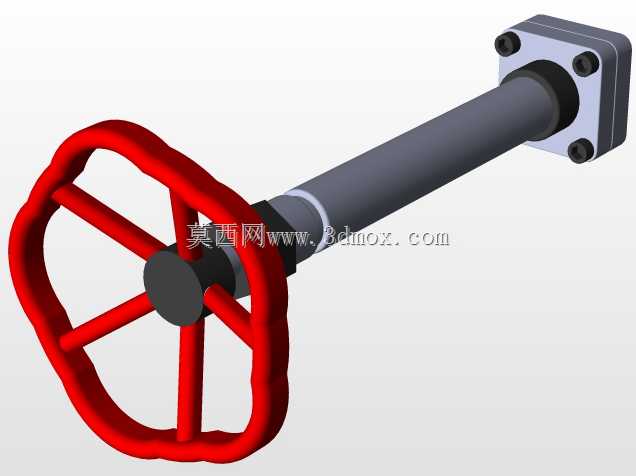

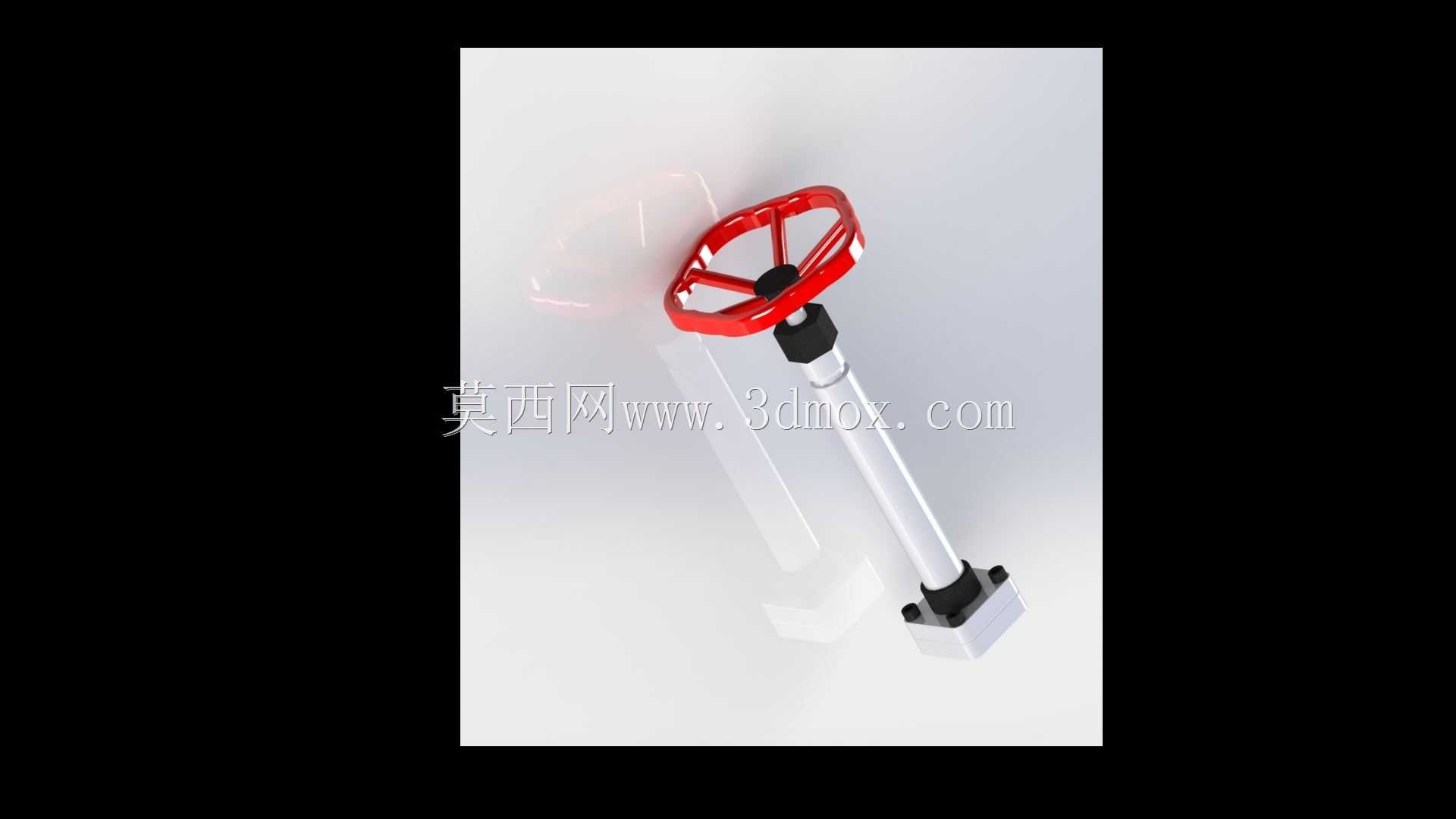

　　该模型呈现的是一套带红色手轮和方形安装法兰的阀门操作机构，主体由轮盘、轮辐、中心轮毂、阀杆、轴套、密封过渡段以及端部方法兰组成，适用于管路系统中需要人工启闭或调节开度的截止阀、闸阀类部件。实际工程里，这类机构常见于化工装置、蒸汽管网、水处理泵站、暖通空调机房以及小型工艺管线，操作人员通过旋转手轮带动阀杆产生回转或升降动作，进而控制阀芯位置，实现介质通断、流量调节和检修隔离。

　　从结构布置看，手轮位于操作侧，采用圆形外缘加六根径向轮辐的形式，轮缘截面较粗，握持区域连续，戴防护手套时也能稳定施力。中心轮毂与阀杆同轴连接，轮毂外径明显大于杆径，可传递手动扭矩并降低连接处应力集中。红色轮盘在设备现场具有较高识别度，便于巡检人员快速判断阀门位置和操作端，尤其在密集管线、支架交错或照明不足的区域，颜色区分能够减少误操作概率。

　　阀杆部分为长轴结构，沿手轮中心向安装法兰延伸。杆身采用圆柱外形，建模时保持了连续同轴关系，有利于在工程图中直接核对轴线位置、转动空间和拆装距离。靠近手轮侧设置有台阶和环形配合段，可用于限位、装配衬套或指示启闭行程；靠近法兰侧则通过黑色轴套与方形端盖连接，形成支承和密封过渡。该段在真实产品中通常承担填料压盖、轴承支承或防尘密封作用，能够减少阀杆摆动，避免操作时卡滞。

　　端部方形法兰是整机安装边界的关键。法兰板四角布置螺栓孔，孔位围绕中心轴对称，适合通过四颗螺栓固定在阀体、支架或设备面板上。相比圆形法兰，方形法兰在小口径手动阀和紧凑机构中更省空间，螺栓拆装方向明确，对扳手回转空间要求较低。法兰背面与黑色衬套相接，衬套中心开孔供阀杆穿过，既可以作为轴向定位面，也能在装配时形成压紧界面。三维结构中，法兰厚度、螺栓孔边距、杆中心到法兰外缘的距离都需要重点校核，因为这些尺寸直接决定阀门能否贴装到阀体端面，以及螺栓是否与相邻管道、保温层或支架发生干涉。

　　设计思路上，该机构优先保证手动操作的力传递路径清晰：手轮轮缘承受切向力，轮辐将扭矩汇聚到轮毂，轮毂再把扭矩传给阀杆，阀杆通过支承段进入阀体内部。长杆结构使操作端可以远离高温、高压或狭窄管路位置，为人员操作留出安全距离；但杆长增加后也会带来挠度和对中问题，因此中部和端部的配合段不能省略。建模时应保证手轮中心、阀杆轴线、法兰孔位中心和衬套孔共线，否则在工程应用中容易出现阀杆偏磨、填料泄漏、手轮转动沉重等现象。

　　外形尺寸方面，轮盘直径决定操作力矩，直径越大，人工输入相同切向力时获得的扭矩越大，但所需侧向操作空间也越大。长阀杆适合嵌入式安装或远端操作，却要求在全开、全关行程中预留手轮旋转半径，不能让轮缘碰到管道、墙面或护栏。方形法兰的外轮廓宽度应大于螺栓孔分布圆，并留出足够承压面积；法兰面到手轮内侧的距离则关系到检修时能否取出填料、压盖和连接件。对于布局工程师而言，除了阀门本体长度，还应把轮盘厚度、手轮回转包络、螺栓装拆空间以及阀杆伸出量一并纳入设备站位校核。

　　在使用特性上，该机构不依赖气动、电动或液压动力，结构简单、维护方便，适合间歇操作、旁路调节、检修切断以及应急控制场景。红色手轮提供直观操作界面，方形法兰提供稳定安装基准，长阀杆则兼顾远端操控和设备布局避让。进行三维选型或二次设计时，可围绕手轮直径、阀杆长度、法兰孔距、衬套高度和连接方式进行参数化调整，以匹配不同口径阀门和不同安装空间。
