外螺纹直通式小型单向止回阀结构

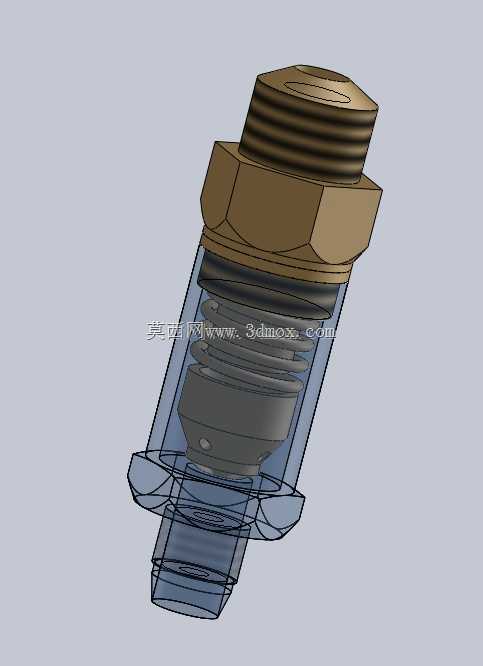

　　该结构呈现的是一种小型外螺纹连接单向阀，整体沿轴向布置，上部为六角拧紧段与外螺纹接口，下部为透明壳体包裹的弹簧阀芯组件，末端带有快插或软管连接接口。此类阀件常见于气动回路、低压水路、润滑系统、小型液压支路以及实验台管路中，核心作用是限制介质单向流动，防止停机、压力波动或反向压差作用下出现回流。

　　从实际使用场景看，这类阀并不承担大口径主管路切断任务，而是布置在分支管路、泵出口附近、气缸保压回路或精密计量管路前端。泵停止后，下游压力可能高于上游，若没有止回元件，介质会倒灌，造成泵反转、流量计读数漂移、润滑点失压或气源串气。该结构通过弹簧预紧阀芯，使阀口在正向压差达到开启值后抬起，介质沿阀芯周围通道通过；反向时介质压力与弹簧力共同把阀芯压向密封面，从而阻断回流。

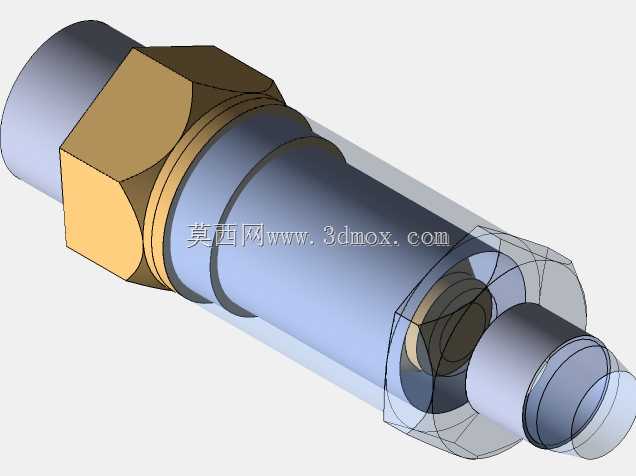

　　外形上，顶端六角头是主要装夹受力区，适合用开口扳手或套筒拧紧；上方外螺纹用于接入内螺纹阀块、管接头或设备壁面。建模时需要重点控制螺纹大径、小径、螺距以及六角对边尺寸，因为这些边界直接决定扳手空间和装配干涉。六角下方应保留足够的肩部承压面，若贴靠密封圈或铜垫圈，还需给出平整端面和适当倒角，避免拧紧时切伤密封件。下部接头区域直径较小，通常用于插入软管、塑料管或配合卡箍、快接螺母，末端倒角不能省略，它既方便插管，也能减少装配时刮伤软管内壁。

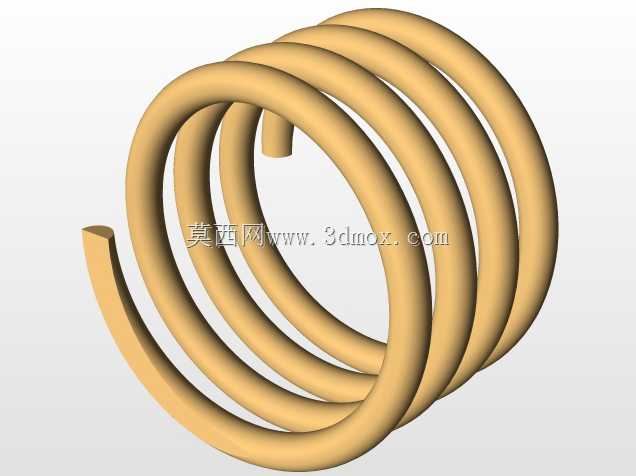

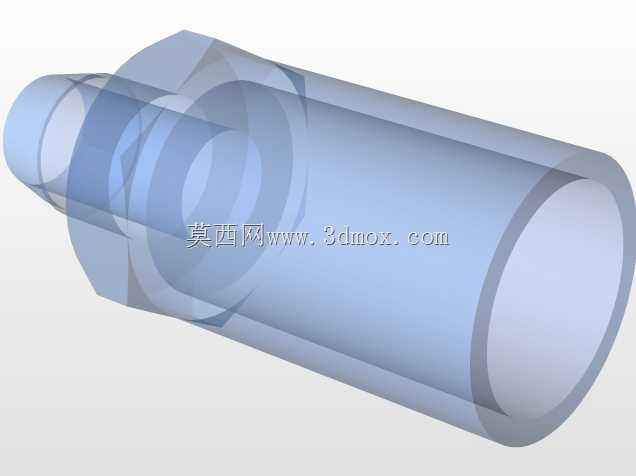

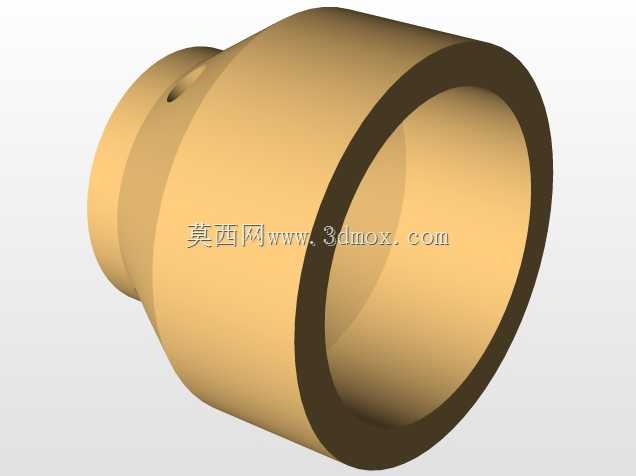

　　内部结构是该模型的重点。透明外壳可以看到阀芯、弹簧和密封座的相对位置：弹簧套在阀芯导向段外侧，上端受壳体或接头台阶限位，下端压在阀芯肩部；阀芯前端具有锥面或平面密封结构，与阀座形成线接触或小面积面接触。设计时弹簧刚度不能只按“能复位”粗略选择，刚度过大会导致正向开启压力偏高，增加泵耗和管路压损；刚度过小则在低压差回流时关闭迟缓，甚至因阀芯振动产生敲击和噪声。阀芯导向段与内孔之间应保留合理间隙，既要保证运动顺畅，又不能让阀芯偏摆造成密封偏心。

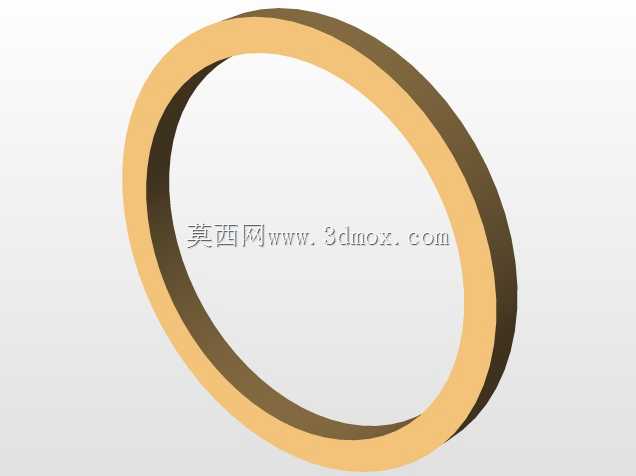

　　密封形式取决于介质和压力等级。低压气动系统可采用橡胶圈或弹性阀座，依靠较小预紧力获得较好密封；水基介质和油路中则要考虑材料耐温、耐油和老化特性。若用于高频脉冲管路，阀芯质量应尽量降低，导向长度适当增加，以抑制往复冲击。阀口通流面积需要与接口孔径匹配，过小会形成节流瓶颈，过大则会使阀芯行程和弹簧尺寸增加，导致整体长度不合理。

　　安装边界方面，上部螺纹端拧紧时，六角头与相邻零件之间要预留扳手回转空间；下部软管接口则需要考虑插拔长度和弯曲半径，不能让软管在接头根部急弯。阀体轴向总长、最大外径、螺纹有效旋合长度以及下端插管直径，都是设备布局时必须校核的尺寸。若多个阀件密集安装在阀岛或分气块上，还应注意相邻六角头间距，避免工具无法进入。模型中透明外壳与内部金属件的分层表达，有助于检查弹簧压缩量、阀芯行程、密封面接触位置以及壳体壁厚之间的关系。

　　从建模逻辑看，先确定两端接口标准和流通孔径，再由流量目标反推阀口开度与阀芯升程，随后布置弹簧腔和导向结构，最后完成六角本体、端部倒角、密封槽及下部接头。螺纹部分可按标准牙型建立，也可在工程阶段用装饰螺纹配合二维图纸表达，但装配干涉检查时必须保留螺纹公称直径和旋入长度。壳体壁厚需兼顾成型工艺与承压能力，塑料透明件要关注拔模斜度和浇口位置，金属件则要考虑刀具可达性和台阶过渡圆角。

　　整体而言，该阀件结构紧凑、接口明确，适合作为小型流体控制系统中的防回流元件。三维设计时不能只关注外观装配，更要把开启压力、反向密封、阀芯导向、弹簧寿命、接头密封和工具操作空间一起纳入校核，才能在实际管路中实现稳定的单向通断。
