环形掩膜工装定位支撑构件

　　在精密光学检测、半导体晶圆制程、视觉对位曝光以及小型工件遮蔽喷涂的产线环节里，这类带中心通孔的盘状掩膜支撑件承担着非常基础但容错率极低的工位定位作用。日常调试工位时，工程师最先要核对的不是外观曲面是否顺滑，而是盘体上下两个端面的平行度、中心孔与外圆的同轴度，以及掩膜贴合面的平面跳动——这几项公差直接决定了下方待加工工件被遮蔽区域的边界是否齐整，一旦盘面存在翘曲或者中心孔偏心，曝光时的光影边缘就会出现虚边，喷涂遮蔽时也会让漆雾渗入非作业区，后续返工的成本远高于单件工装本身的加工费用。

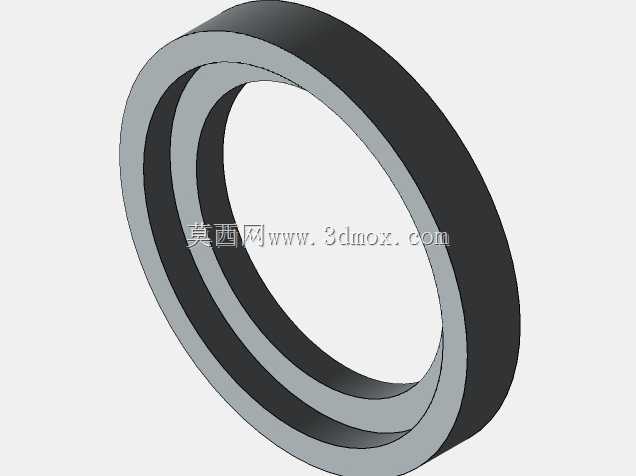

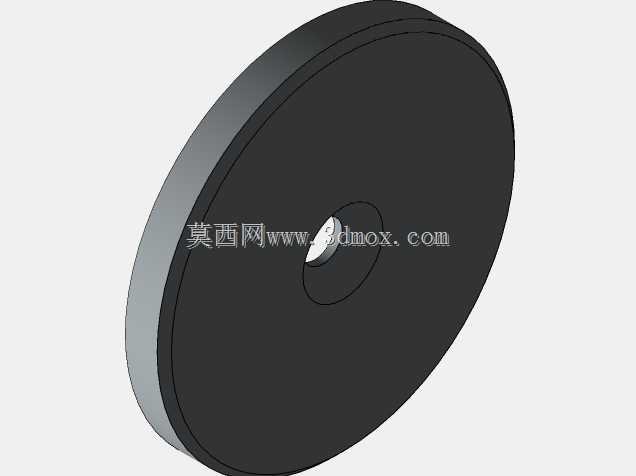

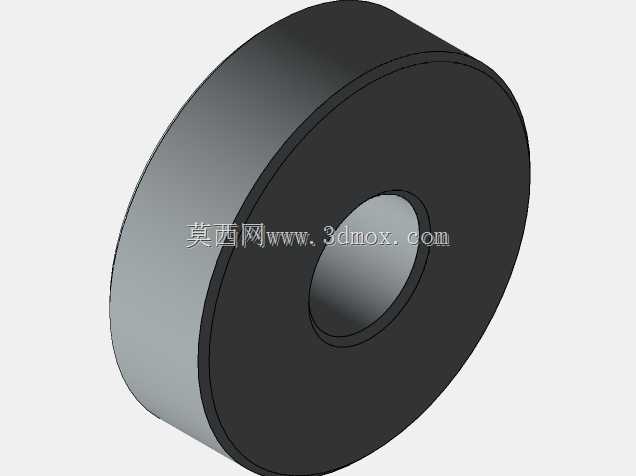

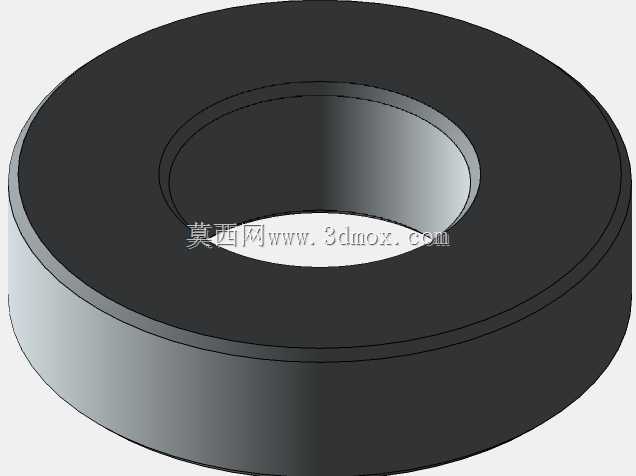

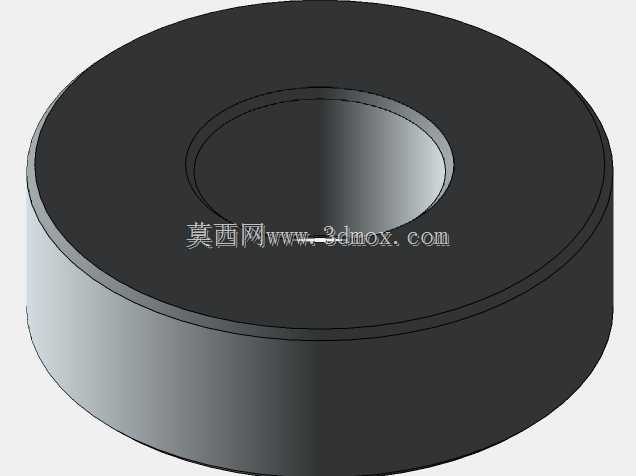

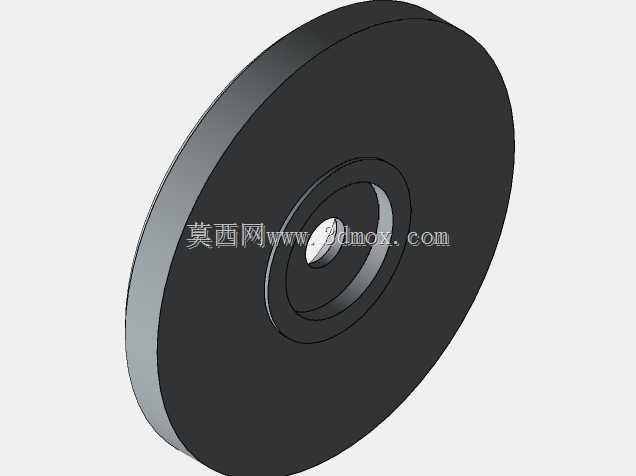

　　从结构形态来看，该构件采用矮圆柱盘式布局，整体外轮廓为连续回转体，中心开设贯通圆孔，盘面厚度均匀，外圆侧壁与上下端面之间做了小半径过渡倒角，没有额外的凸起卡扣或者异形安装耳，这种极简回转结构的优势非常明确：一方面车削加工时可以一次装夹完成外圆、端面、内孔的多工序加工，减少二次装夹带来的定位误差；另一方面回转对称结构在高速随动工位（比如旋转曝光台、转盘式喷涂工位）上动平衡表现更好，不需要额外加装配重块就能稳定运行。中心通孔的尺寸设计需要和下方待加工工件的有效作业区域匹配，通孔边缘就是掩膜遮蔽的物理边界，建模时内孔侧壁的拔模斜度控制在极小范围，避免上下端口径不一致导致光影投射出现梯形偏差；盘体的外径则要覆盖工位载台的定位沉台，预留出外周压紧固定的接触宽度，通常外圆边缘会留出3到8毫米的环形压边，供快速压爪或者真空吸附环贴合固定。

　　实际选型适配时，首先要确认工位的安装边界：如果是嵌入载台沉槽使用，盘体的外径要比沉槽内径小0.02到0.05毫米的间隙配合量，盘体总厚度要和沉槽深度匹配，保证装入后掩膜工作面和载台表面的高度差控制在0.1毫米以内；如果是直接平铺在真空吸附台上，盘面的底面粗糙度要达到Ra1.6以下，保证真空回路不会从盘面缝隙泄压。盘面的上端面是和掩膜片直接接触的工作面，设计时要避免开设任何螺纹孔或者走线槽，保持完整连续的环形平面，防止薄型掩膜片受压后出现局部凹陷。这类构件的常用材质根据场景区分：普通喷涂遮蔽工位可以采用45号钢表面发黑处理，成本低且刚性足够；光学曝光工位为了避免反光干扰，会做硬质阳极氧化的哑光黑处理，和图中呈现的深色外观一致，表面哑光层可以有效减少环境杂光的反射，避免视觉检测相机出现过曝光斑；如果是有耐腐蚀要求的化工作业工位，则可以采用PEEK或者硬质铝合金材质，兼顾轻量化和耐溶剂特性。

　　建模过程中，回转类零件优先通过旋转凸台完成主体生成，先绘制过中心轴的半剖面轮廓，标注清楚总厚度、外圆直径、内孔直径、过渡圆角半径这几个核心尺寸，旋转360度生成实体后，再对上下端面的边缘添加0.2到0.5毫米的去毛刺倒角，避免装配时锋利边缘割伤操作工人或者划破掩膜薄片。不需要额外添加复杂特征，结构越简单的工装件，长期运行的稳定性越强，也更方便后续根据工件尺寸快速替换不同内孔规格的掩膜盘，多品种小批量产线里通常会备有3到5种不同内孔直径的同外径盘体，切换产品时只需要更换盘体，不需要调整整个载台的压紧机构，大幅缩短换型调试的时间。日常维护时只需要定期擦拭盘面的残留漆雾或者光刻胶污渍，避免硬物划伤工作面即可，整体结构没有易损活动部件，使用寿命可以覆盖数十万次作业循环。
