航空发动机单晶涡轮工作叶片结构

　　该结构对应燃气涡轮热端中的转动工作叶片，主要承担高温燃气能量向转子机械能转换的任务，常见于航空涡扇发动机、地面燃气轮机以及小型涡轮动力装置。叶片工作时位于燃烧室下游，燃气温度高、流速快，叶身同时承受离心拉伸、气动弯曲、热冲击和振动载荷，因此结构设计不能只关注气动外形，还必须兼顾冷却、装配定位、榫齿承载以及高温蠕变寿命。

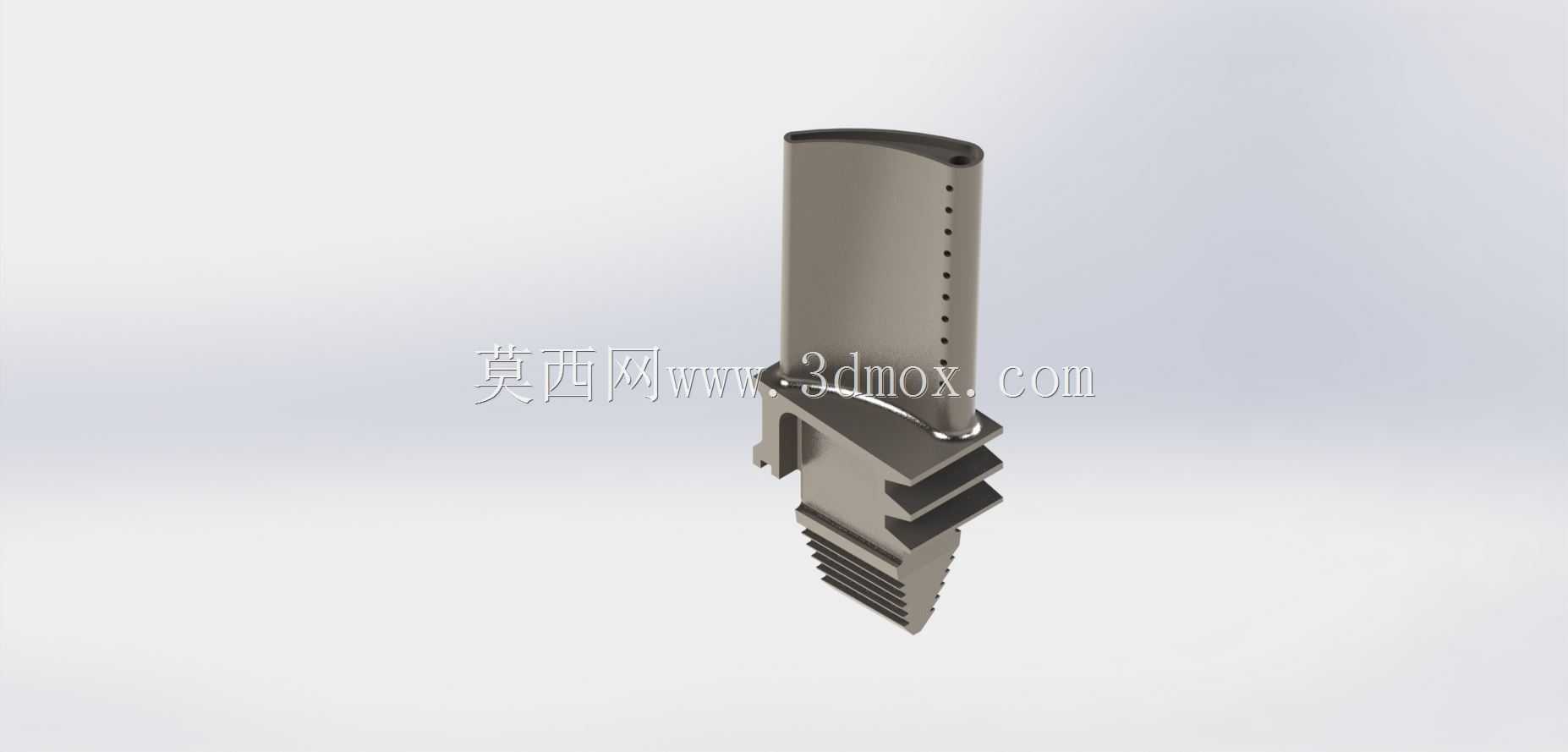

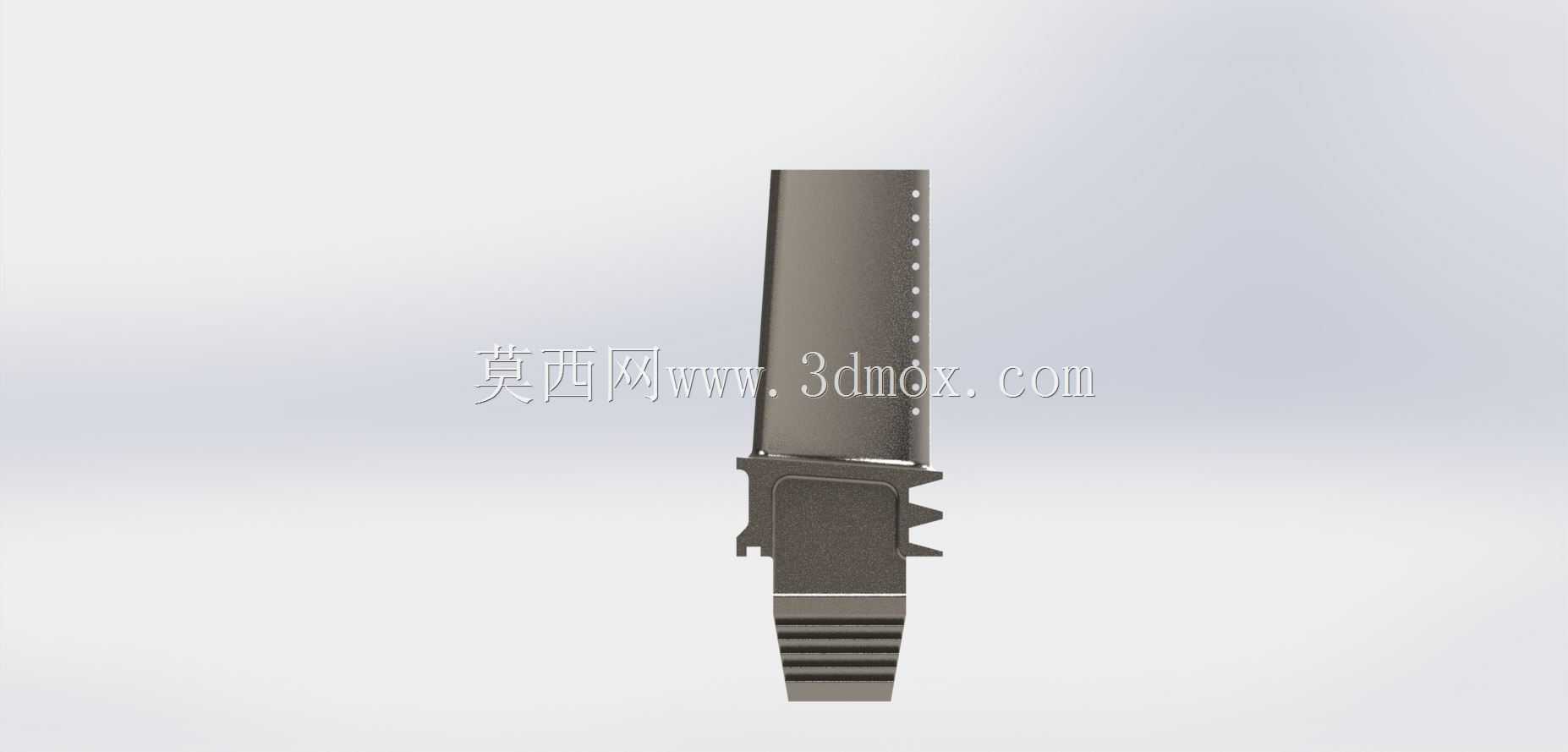

　　叶身部分采用大扭角、变截面的气动造型，沿高度方向弦长、厚度和安装角连续变化。靠近叶尖区域的截面更薄，前缘与后缘曲率变化明显，用于匹配不同半径处的气流速度三角形；靠近根部的截面加厚，以提高抗弯和抗振能力。叶身型面并非简单扫掠成型，压力面与吸力面的曲率分布需要保证气流附着，降低二次流损失，同时避免局部过薄导致高温强度不足。对于单晶材料叶片，叶身壁厚、缘条过渡和圆角半径都要控制在可铸造范围内，防止定向凝固过程中出现杂晶、再结晶或壁厚突变引起的应力集中。

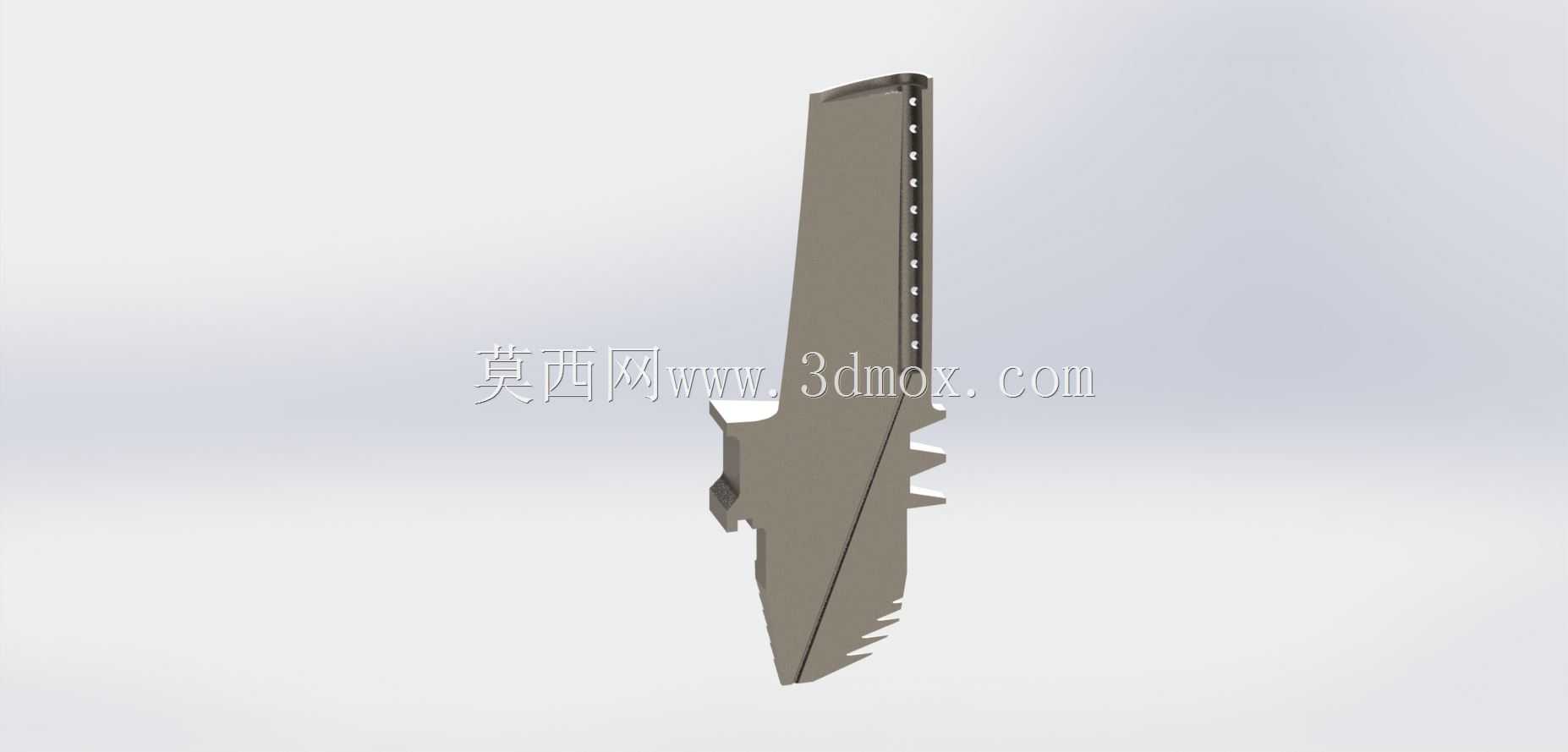

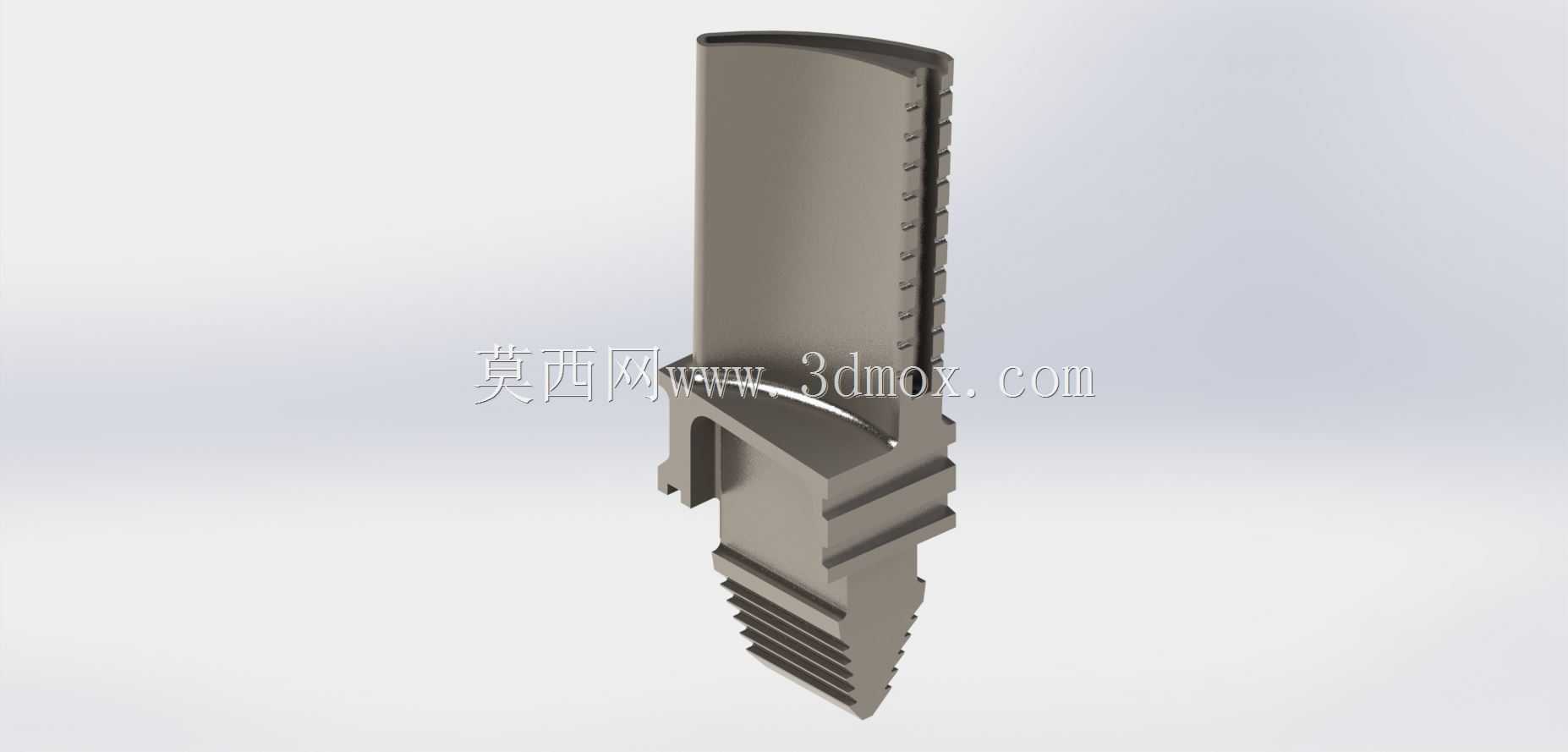

　　叶身表面布置的多排细小孔道为气膜冷却结构。冷却空气从叶片内部通道引入，经前缘、压力面和吸力面上的微孔流出，在壁面外侧形成低温气膜，削弱高温燃气对基体的直接冲刷。孔位排布并非均匀分布，前缘驻点区热流最高，孔间距和喷射角度需要更密集；压力面与吸力面则依据边界层发展方向调整孔轴角度，使冷却射流既能贴附壁面，又不至于过度穿透主流而增加气动损失。建模时这些小孔不能仅作外观装饰，应体现孔径、孔深、入射角和内部供气流道之间的关系，便于后续开展流量校核与热障涂层工艺评估。

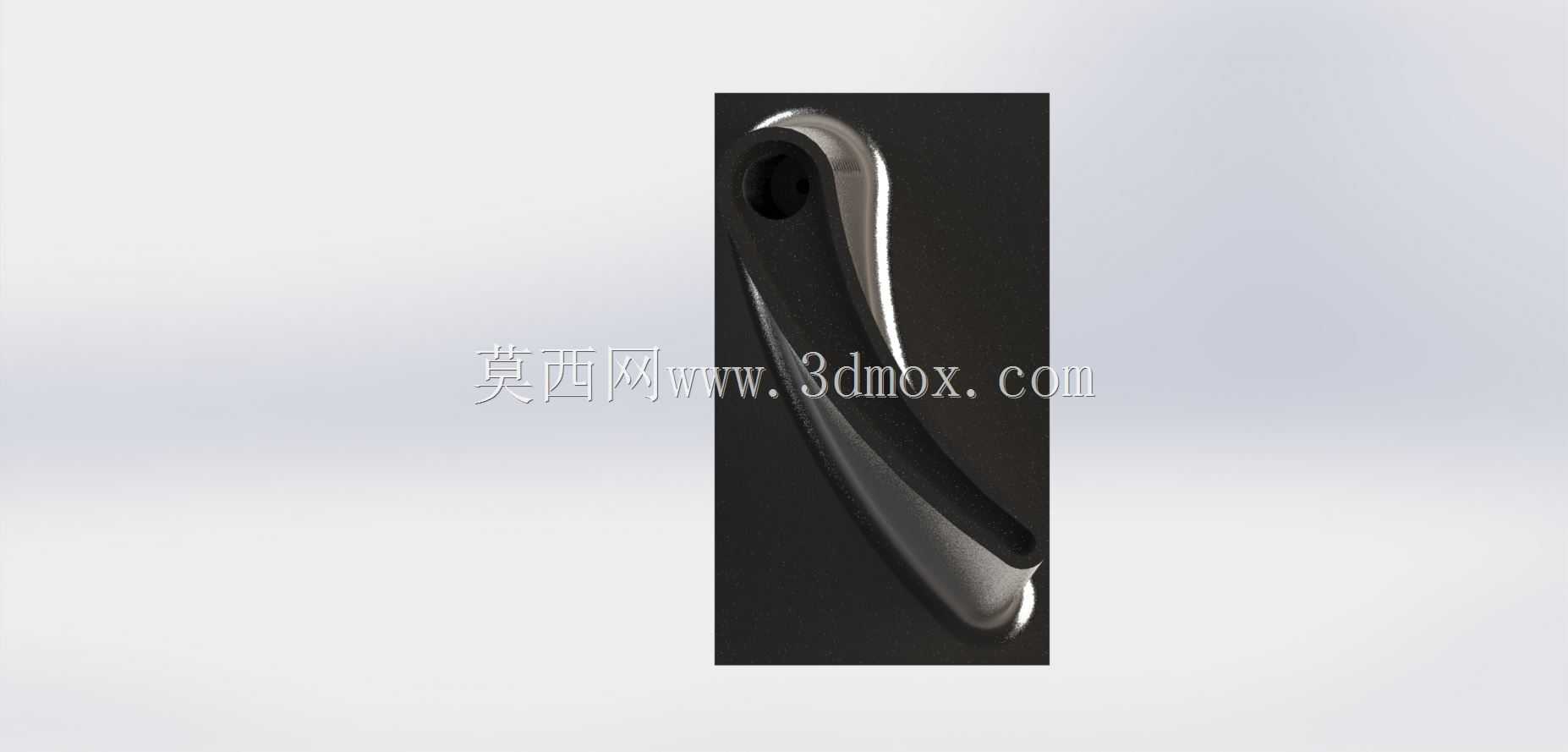

　　叶顶区域设置封严结构思路，通过叶尖与机匣之间保持较小径向间隙来减少燃气泄漏。实际运行中转子会因热膨胀、离心伸长和振动产生径向位移，叶尖间隙过小可能刮蹭机匣，过大则降低涡轮效率，因此叶尖厚度、倒角和耐磨层位置都需要与整机转静子间隙链协同确定。叶身靠近根部带有平台缘板，其作用是限制燃气向轮盘腔道泄漏，并形成叶片之间的流道边界。缘板上表面参与热端流道成型，下表面则与轮盘、密封片和挡板配合，边缘需要设置合理圆角，避免热应力集中。

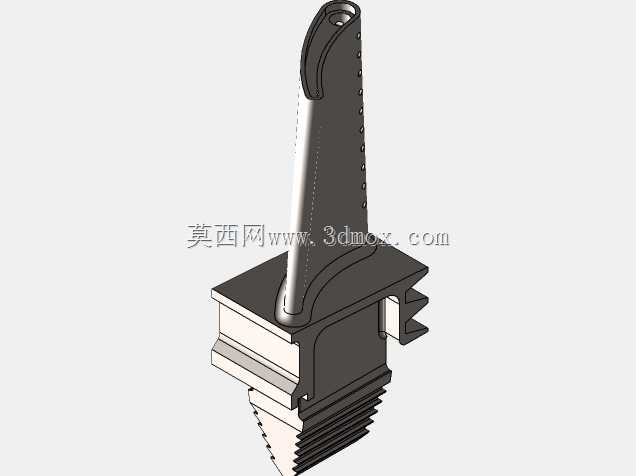

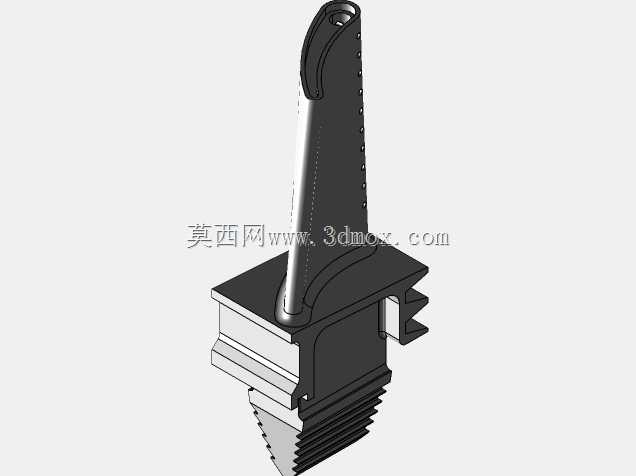

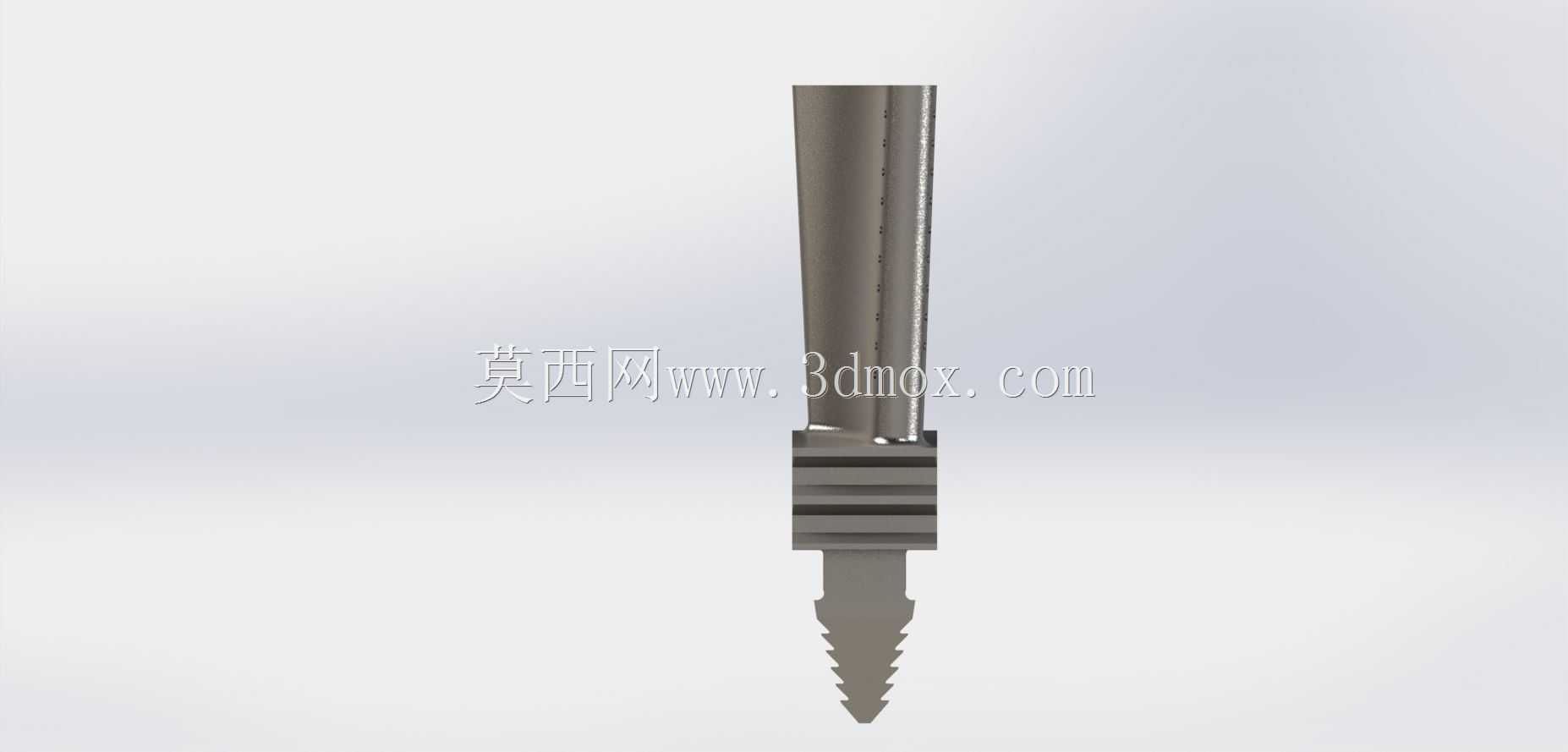

　　下部安装段采用枞树形榫齿结构，这是涡轮叶片与轮盘轮槽连接的典型形式。多道锯齿形齿面能够把巨大的离心载荷分散到多个接触齿上，齿侧承受挤压和剪切，齿根圆弧则控制峰值应力。榫齿沿轴向装入轮盘槽后，通常再通过锁片、挡板或止动结构限制轴向窜动。建模时需要重点保证齿距、齿顶角、齿根圆角和承力面角度的一致性；若齿面接触不均，运行中可能出现局部压溃、微动磨损或轮盘槽裂纹。榫齿下方的尾段还承担装配导向和锁紧件配合作用，其尺寸边界要与轮盘槽宽、轴向挡块位置以及拆装空间一起考虑。

　　从安装边界看，叶片以单片形式周向阵列装入轮盘，相邻叶片缘板侧面形成连续环形流道，叶身之间的喉道面积决定涡轮通流能力。设计时需要同时检查三种干涉：一是叶身转动时与机匣内壁的径向间隙，二是缘板与相邻叶片、密封构件的周向贴合，三是榫齿装入轮盘槽时的轴向滑移空间。冷却气入口通常位于根部或榫齿附近的供气通道区域，装配后必须与轮盘内部冷气腔连通，因此根部开口位置不能被锁片或挡块遮挡。

　　结构建模宜按叶身型面、缘板、榫齿、冷却孔和锁紧特征分阶段处理。叶身可通过多个截面放样形成主体，再对前缘、后缘和叶尖进行局部曲率修整；缘板与叶身交接处采用顺滑过渡，减少热疲劳裂纹起始点；榫齿部分应使用参数化齿形，便于调整齿数和接触角；冷却孔则以阵列和定向孔特征表达，保证孔轴与型面法向、气流方向的关系清晰。整个叶片没有多余装饰特征，每一处凸台、齿形和孔位都服务于承力、冷却、封严或装配，这也是热端转动部件与普通外观零件建模的核心区别。
