双风机立式冷凝换热制冷机组

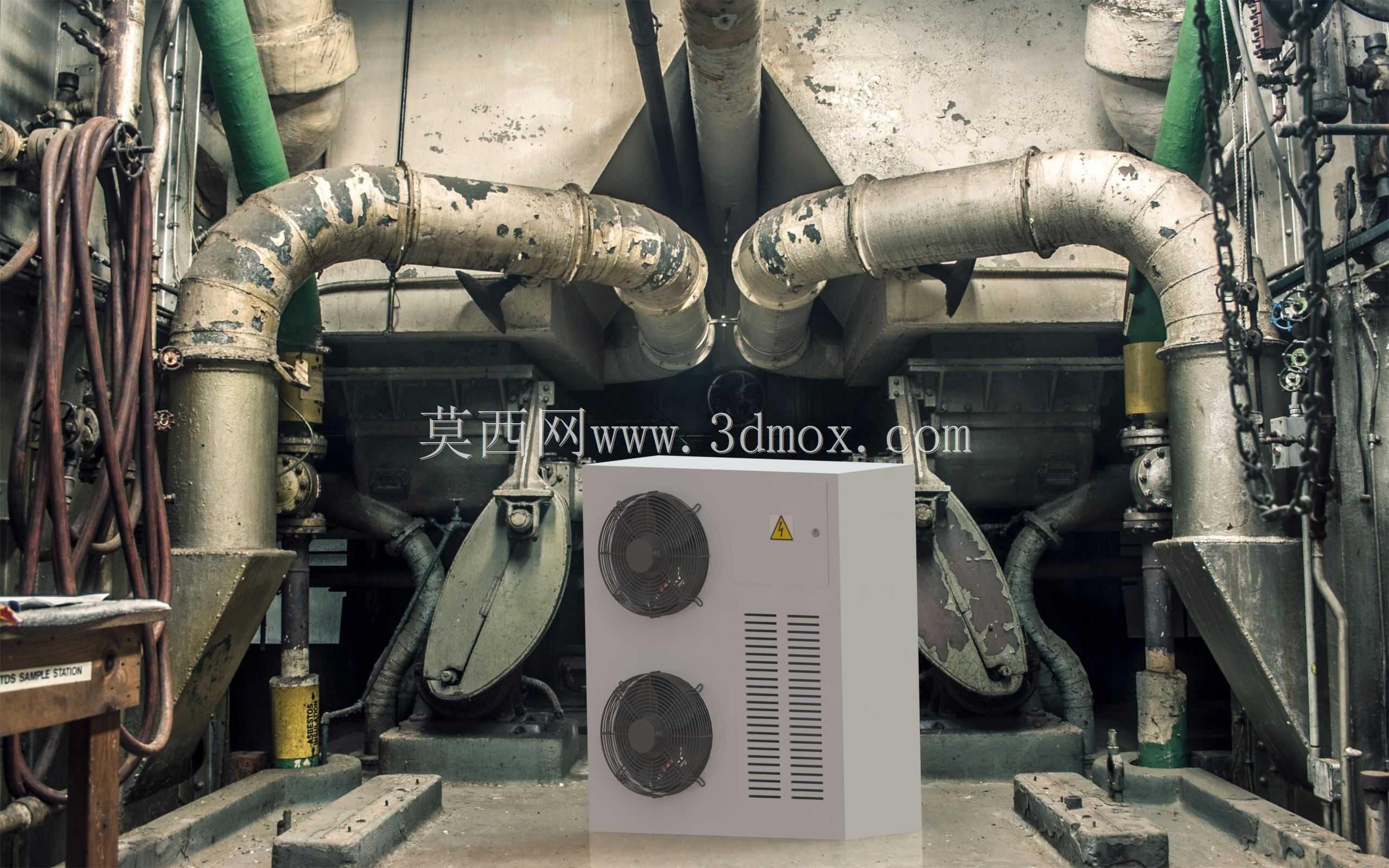

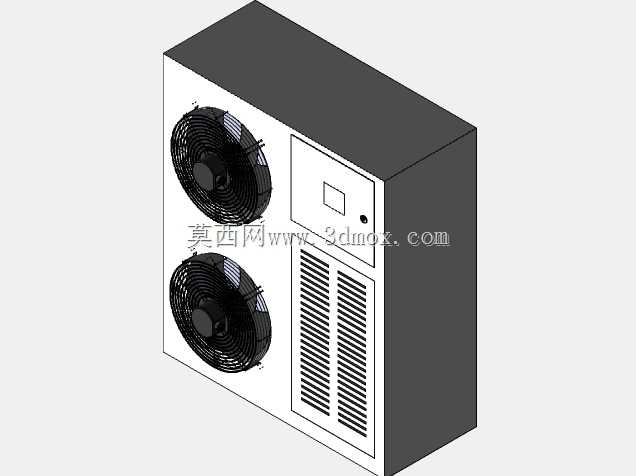

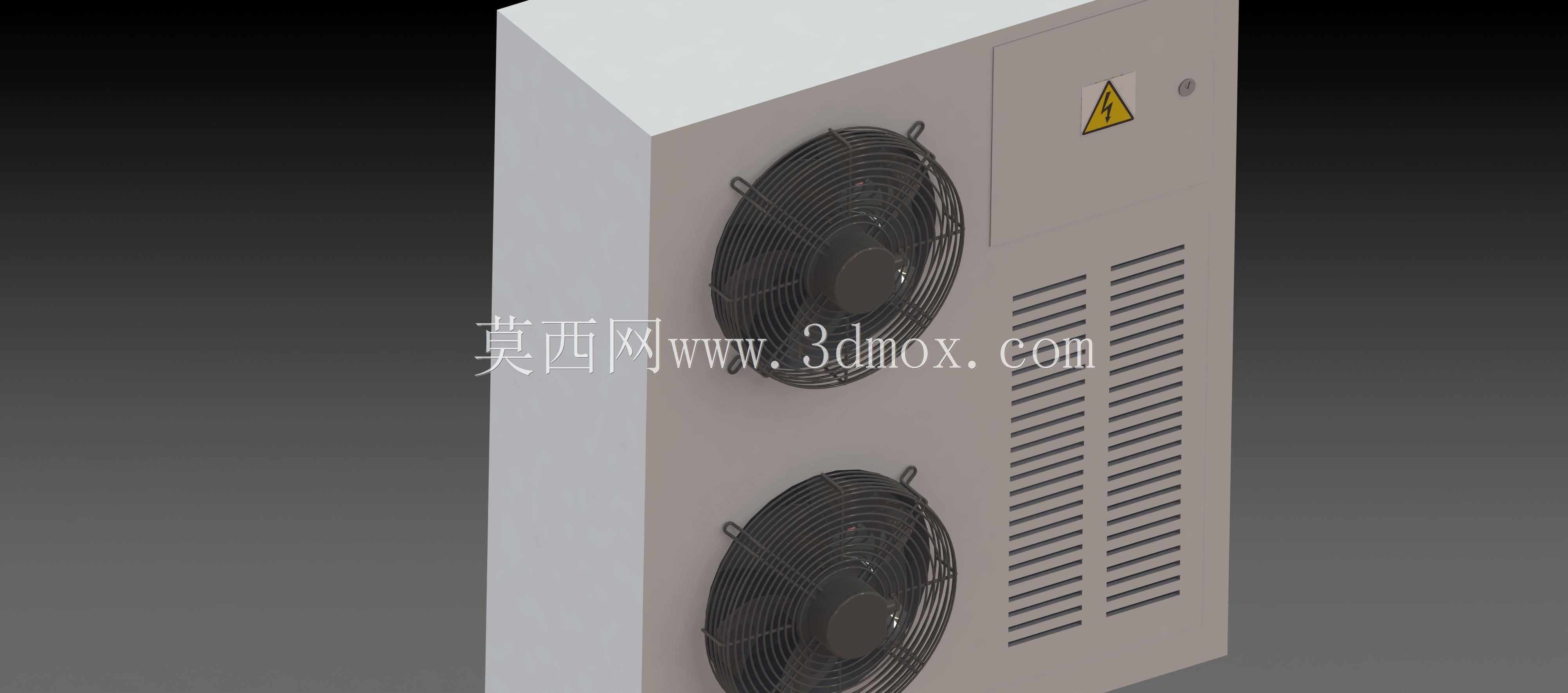

　　这套立式双风机冷凝换热设备主要面向中小型冷库、冷藏展示柜、食品加工间低温区以及工业冷却循环系统的室外或机房安装场景，承担制冷回路中高温高压气态制冷剂向环境空气放热并逐步冷凝为液态介质的核心任务。设备整体采用靠墙立式薄型箱体布局，正面集中布置两台大直径轴流风机，风机外侧配置圆形防护网罩，既避免运行过程中异物卷入风叶，也为后期检修风叶、清理积尘留出操作空间。箱体侧下部冲压成型多组平行竖向通风格栅，气流从下部格栅进入箱体内部，横向掠过冷凝器翅片管束后由上下两台轴流风机强制排出，形成稳定的下进上出风路，避免热风在设备背面与墙面之间形成短路回流。

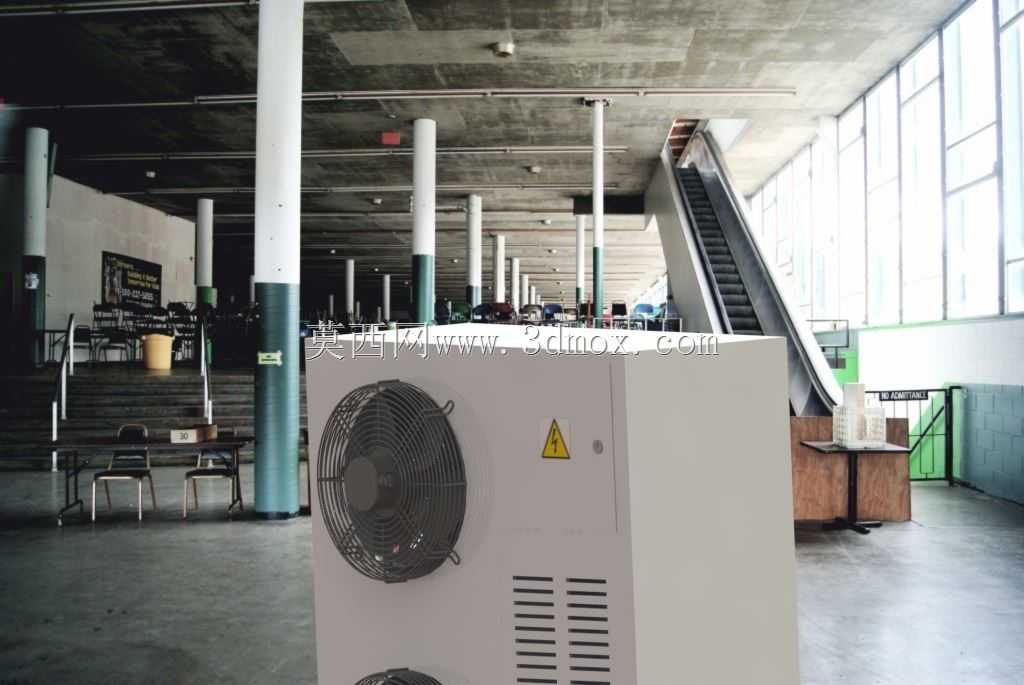

　　从现场布置角度看，这类机组通常安装在冷库外侧墙体、设备平台或屋面基础上，背部需要与墙面预留足够的检修与进风间距，正面风机区域不能堆放货物或遮挡排风；箱体顶部为平整封板，侧面预留制冷剂管路、电气线缆的接入位置，底部可配合减振垫或槽钢支架固定，降低风机运行振动向建筑结构传递。建模时需要重点控制箱体长宽高与墙面占位边界，明确风机网罩外凸尺寸、格栅通风区域、吊点或底脚安装孔位，保证设备进场吊装、管路对接和后期维护时不会与门框、梁柱、管线桥架发生干涉。

　　结构设计上，箱体外壳采用钣金折弯拼装思路，侧板、顶板与风机安装板之间通过螺钉或折边连接，表面保持规整的立式矩形轮廓；风机安装区域需要补强板厚或增加压型筋，防止双风机长期运转产生共振。电气控制区集中在箱体上部，面板设置警示标识和检修接口，内部可容纳压缩机控制元件、接线端子及保护器件，使制冷主机与冷凝散热部分形成紧凑整体。冷凝器芯体布置在风机与格栅之间的风道内，翅片与管路的排布方向顺应气流路径，减少风阻；两台风机上下分布可以扩大迎风覆盖面积，在设备占地面积受限的情况下提高换热量，并通过分区运行适应不同负荷。

　　实际选型与建模校核中，不能只关注外观壳体，还要把气流组织、维护空间和安装边界一起纳入。风机直径决定了正面网罩尺寸和安装孔分布，格栅开孔率影响进风阻力，箱体深度则关系到冷凝器芯体厚度、管路弯头半径以及保温、接线空间。若设备靠近噪声敏感区域，还需在风机选型、网罩刚度和箱体减振方面预留优化余地；若用于多尘或油污环境，前部网罩和翅片区域应便于拆卸清洗。三维结构表达时，应把外壳钣金、风机、防护网、通风栅、电气面板、警示件和底脚接口分层建立，既能呈现完整设备外形，也能为冷库布局、管路连接、基础制作和检修通道校核提供直接依据。
