车用平行流冷凝器换热芯体结构设计

项目分类:换热器 发布时间:2022-06-09 ID:654507
  • 车用平行流冷凝器换热芯体结构设计

  在整车热管理系统的前端模块布置中,冷凝器承担着将空调压缩机排出的高温高压气态制冷剂向外界空气释放热量、完成相变冷凝的核心职能,这一芯体的三维结构建模直接决定了整车空调系统的换热效率、迎风面利用率与机舱装配兼容性。从实际装车场景来看,这类平行流扁管翅片式冷凝器普遍适配乘用车、轻型商用车的前置空调回路,安装在散热器前方的迎风区域,车辆行驶过程中迎面气流穿过密集的翅片间隙,配合电子风扇在怠速工况下强制抽风,让管内流动的制冷剂逐步从过热蒸气冷却为饱和液体,最终经过过冷段输出液态冷媒,为膨胀阀提供稳定的节流入口工况。

  建模过程中首先要锁定芯体的外轮廓边界,整体为薄型长方体布局,厚度方向尺寸控制在16mm至25mm区间,这一厚度是在机舱前端堆叠空间中反复权衡得到的:过厚会大幅增加空气侧流阻,导致低速爬坡时风扇功耗飙升、冷凝压力居高不下;过薄则会压缩扁管与翅片的排布数量,直接削减总换热面积。芯体的迎风面长宽尺寸需要匹配整车前脸的有效通风区域,建模时优先保证扁管沿空气流动方向的深度合理,通常气流穿过芯体的行程在12mm到20mm之间,既让空气与翅片壁面充分完成热交换,又不会因为流道过长造成风侧压降超出风扇特性曲线的高效工作区间。

  芯体的核心换热单元由多孔平行流扁管与开窗式散热翅片交替堆叠组成,扁管内部挤出成型出多个独立的微通道,制冷剂在微通道内被分割成数十股细小流束,大幅提升液相与管壁的接触面积,同时打破管内边界层的连续发展,降低对流换热热阻。相邻扁管之间钎焊布置波浪形开窗翅片,翅片表面冲压出密集的导流窗口,让穿过的空气不断被切割、扰动,避免空气在翅片间隙中形成温度边界层,这部分结构在三维建模时需要严格控制翅片的波距、开窗角度与片距,片距通常设定在1.2mm至1.8mm,兼顾夏季柳絮、扬尘工况下的防堵塞能力与换热面积密度。

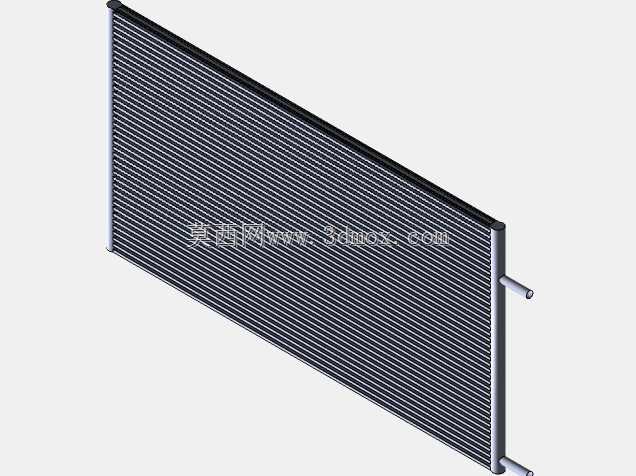

  芯体两端集成集流管(冷媒汇流腔),左右两侧的圆柱形集流管将所有平行扁管的端部连通,部分优化结构会在集流管内部加装隔片,将冷凝器划分为多个制冷剂流程,让冷媒在芯体内部完成多次折返流动,匹配制冷剂从气态到液态相变过程中比容不断减小的特性:初始气态段流通截面积更大,随着冷凝过程推进液相占比提升,后续流程的扁管数量适当减少,提升管内冷媒流速,避免后期液相流速过低造成油膜滞留、换热系数衰减。模型侧边伸出的外接管路接口分别对接压缩机排气管路与储液干燥器入口管路,接口的伸出长度、弯折角度与端面密封位尺寸需要严格匹配机舱内的硬管走向,预留出装配工装的操作空间,同时规避整车振动工况下管路与周边钣金、线束的动态干涉。

  设计校核阶段需要同步考虑安装固定点的布局,芯体四周的安装支脚位置要对应前端模块的塑料水室或钣金支架安装孔,支脚处通常预留橡胶减震垫的装配槽,隔绝车辆行驶过程中路面激励与压缩机振动传递到芯体,避免扁管与翅片的钎焊位置长期受交变载荷出现疲劳泄漏。建模时还要校核芯体与后方散热器、前方防撞梁、上方机盖锁机构的安全间隙,整车碰撞工况下冷凝器要具备合理的溃缩让位空间,避免冷媒管路被挤压破裂造成制冷剂泄漏。针对不同排量车型的热负荷需求,可以在基础芯体模型上快速调整扁管总数量、芯体整体高度,衍生出不同制冷量的系列化冷凝器结构,无需重新重构翅片与微通道的细节特征,大幅缩短热管理部件的开发迭代周期。
